Модуль светодиодный со светодиодной подсветкой 150 кГц высокомощное синхронное

Силовой модуль высокой мощности синхронного выпрямления постоянного напряжения тока 300 Вт 20A

Особенности:

1. Синхронное выпрямление является выделенным силовым MOSFET с очень низким сопротивлением на состоянии
2. Может значительно повысить эффективность преобразователя постоянного/постоянного тока, и нет напряжения мертвой зоны, вызванного барьерным напряжением Шоттки
3. MOSFET Power-это устройство, контролируемое напряжением, и характеристика Вольта-Ампера линейна при включении.
4. Небольшой размер, легко носить с собой и хранить, удобный в использовании и с хорошей производительностью
5. Использование высококачественных материалов, прочный и долговечный, имеет длительный срок службы

Параметры:

Тип изделия: модуль питания Технология синхронного выпрямления Введение:
Синхронное выпрямление-это новая технология, которая использует Выделенные силовые MOSFETs с чрезвычайно низким сопротивлением на состоянии для замены Диодов Выпрямителя для уменьшения потерь выпрямления. Это может значительно повысить эффективность преобразователя постоянного/постоянного тока, и нет напряжения мертвой зоны, вызванного барьерным напряжением Шоттки. Силовой MOSFET-это устройство, контролируемое напряжением, и его характеристика Вольта-Ампера является линейной при включении. Когда MOSFET используется в качестве выпрямителя, напряжение затвора должно быть синхронизировано с фазой выпрямленного напряжения для завершения функции выпрямления, поэтому оно называется синхронным выпрямлением. Технология синхронного выпрямления значительно уменьшает потерю выпрямления выходного конца импульсного источника питания, тем самым улучшая эффективность преобразования и уменьшая нагрев самого источника питания.
Модуль параметры:
Характер модуля: синхронное выпрямление неизолированный понижающий Постоянный ток модуль постоянного напряжения CC CV зарядный модуль
Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора, никель-кадмиевый никель-водородный аккумулятор (аккумулятор) Зарядка, солнечные панели, ветряные турбины
Вход Напряжение: 6-40VDC
Выходное напряжение: Плавная регулировка (1.2-35VDC) ниже 32V постоянного тока в течение длительного времени (применимо в тех случаях, когда напряжение на входе если сумма вашего заказа превышает в Выходное напряжение не может быть увеличен)
Выходной ток: Максимальная 20А в течение 15а в течение длительного времени (пожалуйста, добавьте вентилятор, чтобы рассеивать тепло, если температура силовой трубки превышает 65 градусов, пожалуйста, отключайте выход высокого напряжения)
Ограничение тока диапазон: 0,2-20A (корректировка) модуль превышает 65 градусов, поэтому, пожалуйста, добавляйте еще один вентилятор.
Минимальная разница в давлении: 3 в
Рабочая частота: 150 кГц
Эффективность преобразования: до 96% эффективности связаны с разницей давления и окружающей средой использования
Выходная пульсация: Пульсация составляет около 50 мВ (без шума в комплекте) Полоса пропускания 20 м (для справки) вход 24 В измеряется
Рабочая температура: от-10 ℃ до + 75 ℃) (Пожалуйста, обратите внимание на температуру силовой трубки при фактическом использовании, если температура слишком высокая, пожалуйста, усиливайте рассеивание тепла или снятие)
Направление регулировки потенциометра: CW (Увеличение), CCW (уменьшение)
Защита от короткого замыкания на выходе: Да (мгновенная защита) постоянный ток (в настоящее время установить значение постоянного тока не может быть короткого замыкания в течение длительного времени)
Защита обратного подключения на входе: нет,
Выходная защита от обратного потока: нет, для самостоятельной загрузки или индуктивной нагрузки требуется 2 трубки!
Способ подключения: терминал

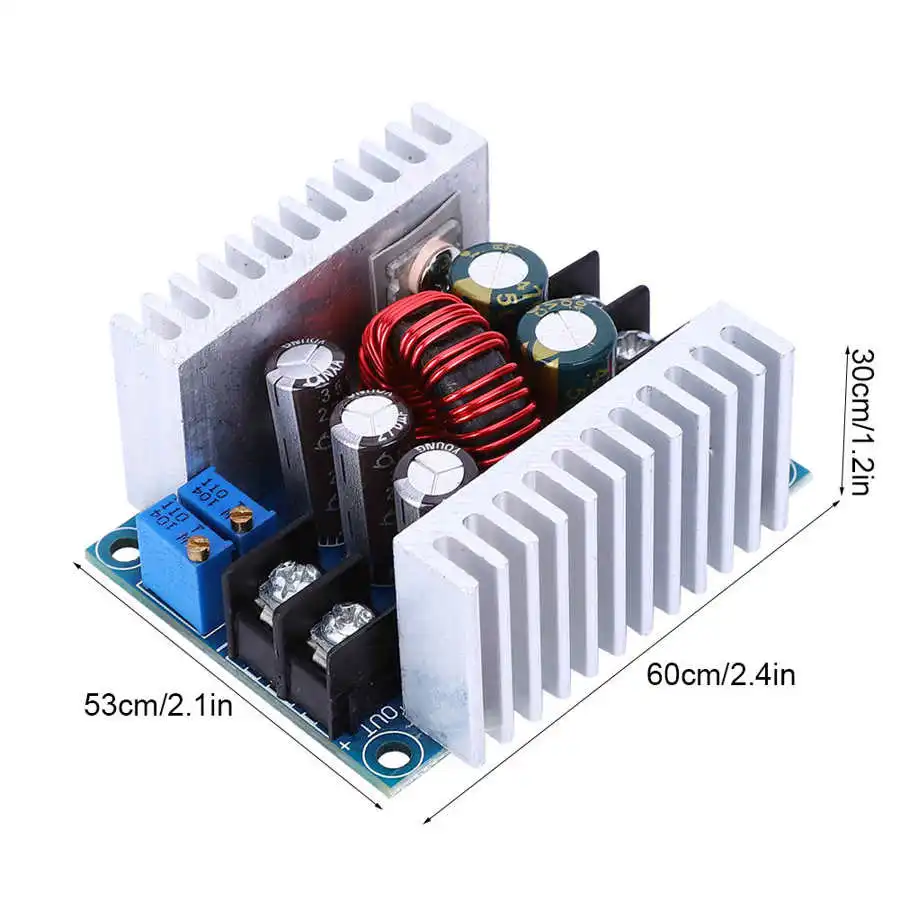

Размер модуля: прибл. 60x53x50 мм/2,4x2,1 x 2in
Метод регулировки выходного тока:
1. Отрегулируйте потенциометр CV и установите выходное напряжение на нужное вам значение напряжения в соответствии с вашими требованиями к нагрузке.
2. CCW устанавливает потенциометр CC для около 30 витков (то есть устанавливает выходной ток до минимального), подключает светодиодный и настраивает потенциометр CC до нужного вам тока. Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите его к выходу и отрегулируйте CC до нужного вам тока. (При зарядке обязательно используйте разряженный Аккумулятор для регулировки, потому что аккумулятор имеет больше мощности. Более того, чем меньше ток зарядки.)

Посылка список:

1 x Мощность модуль
