Индукционный нагревательный модуль ZVS, 2500 Вт, обогреватель с обратным ходом + катушка Тесла + двойной вентилятор

Модель: A52357
Описание товара
Материал: металл + пластик
Цвет: черный
Источник питания:

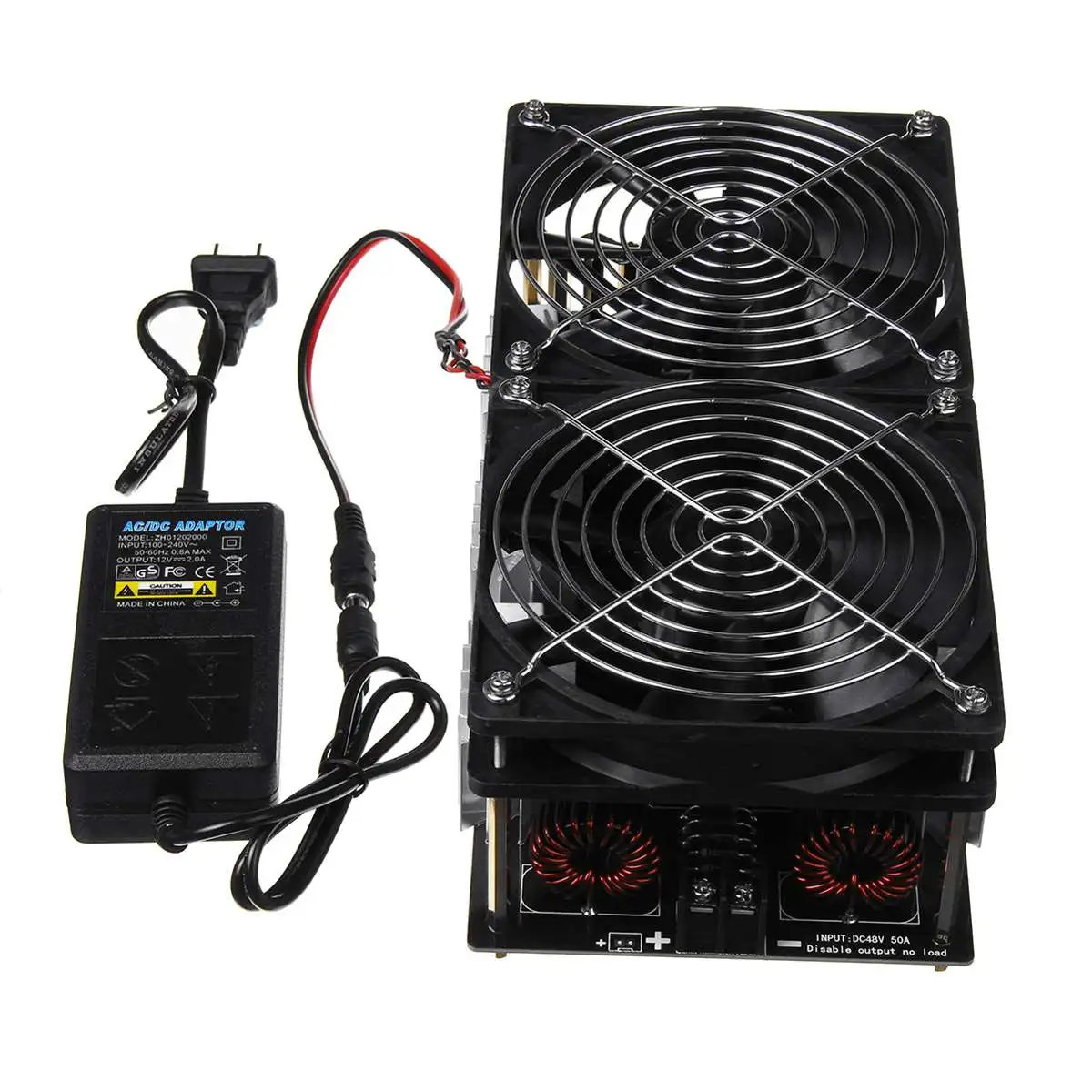

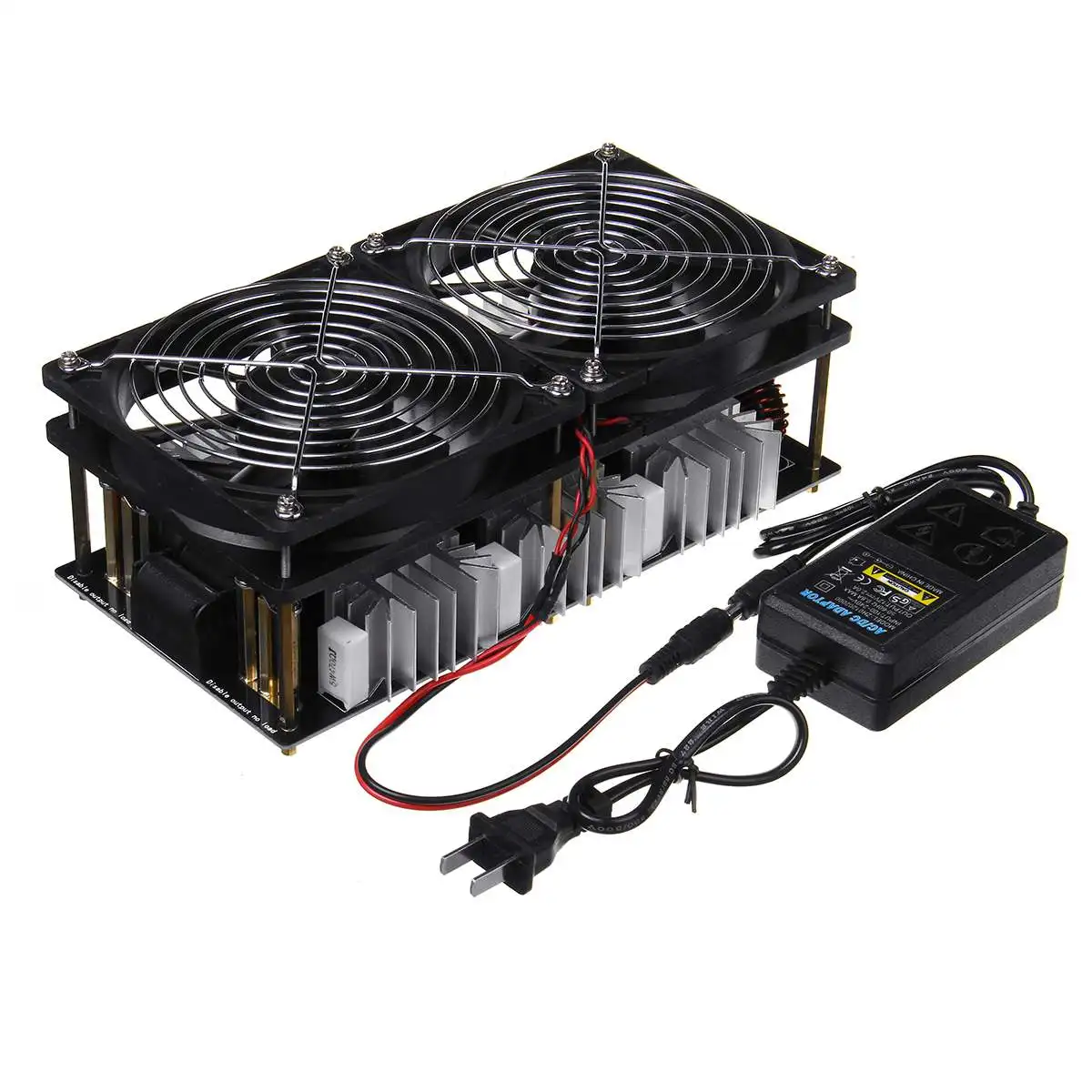

Новый стиль: адаптер переменного тока 100-220 В
Старый стиль: входное напряжение материнской платы: 12V-48 рекомендуется выше 36 В
Требования к питанию: менее 12 В ≥ 10 А 15 В или более ≥ 20 А
Примечание: новый стиль и старый стиль поставляются случайным образом!
Это не влияет на работоспособность продукта.!
Максимальная мощность: 2500 Вт
Максимальный ток: 50А

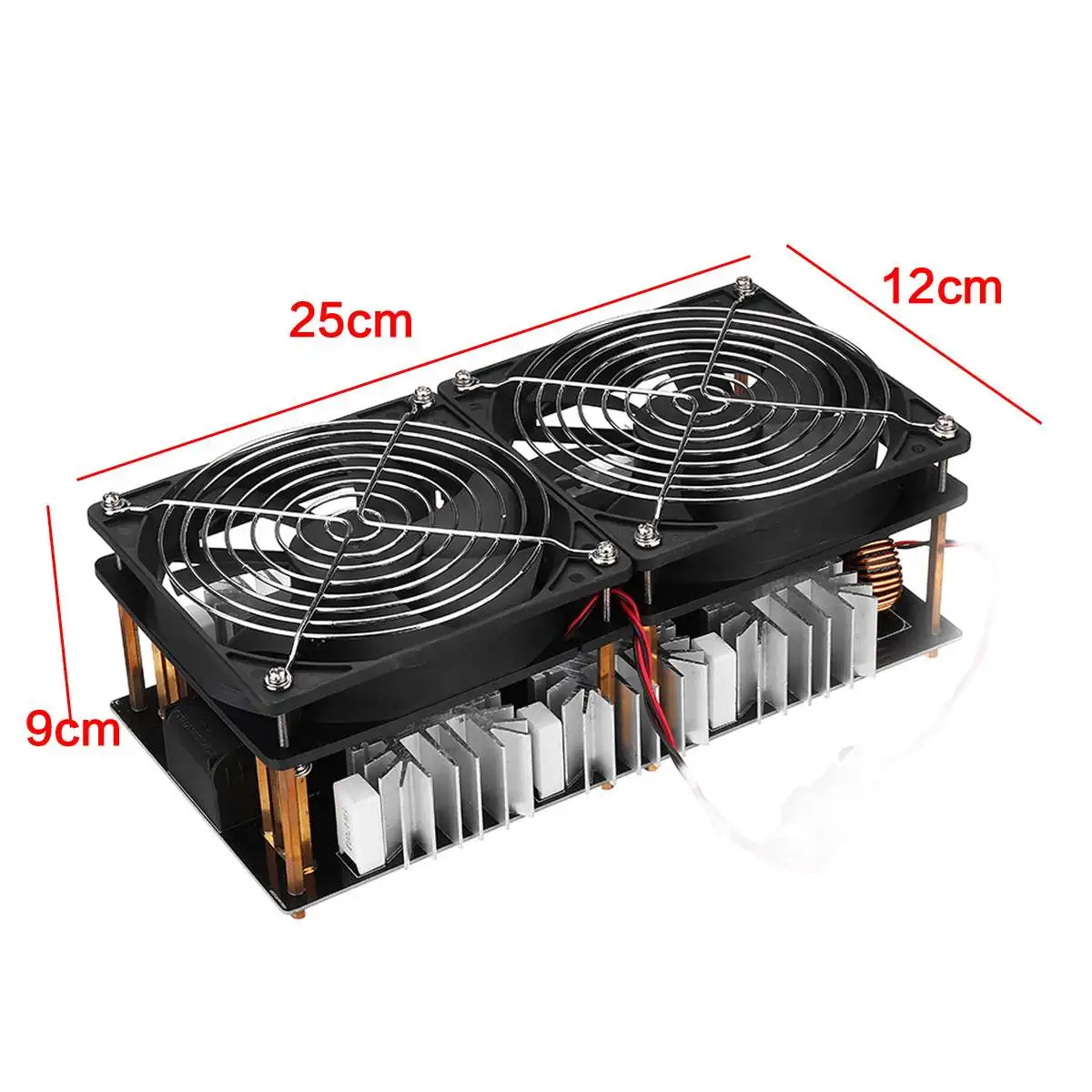

Размер: 25x12x9 см (ручное измерение, погрешность около 3 мм, пожалуйста, поймите)

Особенности:
●Нагревательная пластина изготовлена из печатной платы военного класса, и производительность стабильна;
●Линии питания полностью покрыты медной конструкцией крышки, что может увеличить ток и тепловыделение;
●Использование большого размера и большой мощности теплоотвода для лучшего рассеивания тепла;
●Выходной терминал использует три медных столбца M4 параллельно, которые могут быть подключены к другим выходам, таким как высоковольтный пакет;
●Используя шесть конденсаторов IRFP260 и 12 в параллельном резонансе, мощность Высокая и эффективность высокая;
[Покупатели должны видеть/обращать особое внимание]

Примечание:
Мощность нагрева очень большая, за исключением того, что пластина и компоненты Горячие, а тепло медной трубки очень высокое. Покупатель может подготовить систему водяного охлаждения отдельно, можно купить небольшой водяной насос и 2 метра внутреннего диаметра резинового шланга 4 мм.
2. Вы должны обратить внимание при использовании переключателя питания, потому что высокомощный импульсный источник питания обычно имеет функцию плавного пуска, то же выходное напряжение медленно растет, И если напряжение повышается до 10 в до отсутствия напряжения приводит к цепи не может позволить себе вибрировать, Так, чтобы две трубки MOS проводили и сжигали компоненты одновременно, поэтому не забудьте Переключить стабильность напряжения питания, а затем получить доступ к индукционной нагревательной цепи.
3. При нагреве металлических предметов не следует нагревать слишком большой металл, иначе он может быть перегружен с мощностью, пожалуйста, добавьте предохранитель или Амперметр 35 А и воздушный переключатель будет лучше. Посылка не включена)
4. Хотя эта приводная пластина выдерживает ток более 40 А, но рекомендуется не превышать 48 в 35 А для предотвращения несчастных случаев и повреждений.
5. Посылка поставляется с нагревательным кругом диаметром 60 мм, расчетное напряжение 36 В, если вы используете более 40 напряжение питания должен быть использован для внутреннего диаметра 70 мм над диаметром нагревательного кольца, для водяного насоса используется источник питания 12 В постоянного тока, Используйте Отдельный модуль регулятора напряжения питания, чтобы избежать перегорания вентилятора и водяного насоса.
6. Минимальное входное напряжение модуля составляет 12 В, это не означает, что можно использовать весь блок питания 12 В, некоторые начинающие покупатели могут использовать меньший блок питания. Этот модуль имеет конкретные требования к напряжению и току, может использоваться напряжение 12 В тока более 10 А, если мощность слишком низкая, это приведет к К значительно сниженной выходной мощности, когда напряжение ниже 12 В, это приведет к двум MOS одновременной проводимости, будет сжигать MOS трубку
7. Если вы обнаружите, что трубка MOS лихорадка, то первое, что нужно рассмотреть, соответствует ли выходная мощность требованиям.
8. Не опустошайте доску, иначе она будет издавать очень высокую частоту шума, и тогда трубка MOS сгорит.
9. Индукционный нагрев рекомендуется использовать блок питания 36 в 20 А, блок питания 12 В слишком маленький нагрев почти не реагирует, а блок питания 12 В легко приводит к уменьшению выходного напряжения источника питания, ниже 12 в очень опасно
10. Мощность индукционного нагрева большая, поэтому температура нормальная, обязательно хорошо справиться с охлаждением. Индукционный нагрев, мощность рекомендуется более 48 в 50 А Импульсный источник питания. Более 24 в источник питания, затем более 20 А источник питания, чем больше напряжение, тем больше ток, тем больше мощность нагрева, нагрев быстрее.

Применение: высокочастотная индукционная нагревательная пластина
Способ применения (инструкция)
Для индукционного нагрева рекомендуется использовать Импульсный блок питания 48V50A или выше. Если источник питания 24 В или более, требуется источник питания 20 А или более. Чем выше напряжение, тем больше ток, тем выше мощность нагрева, тем быстрее скорость нагрева.

Посылка

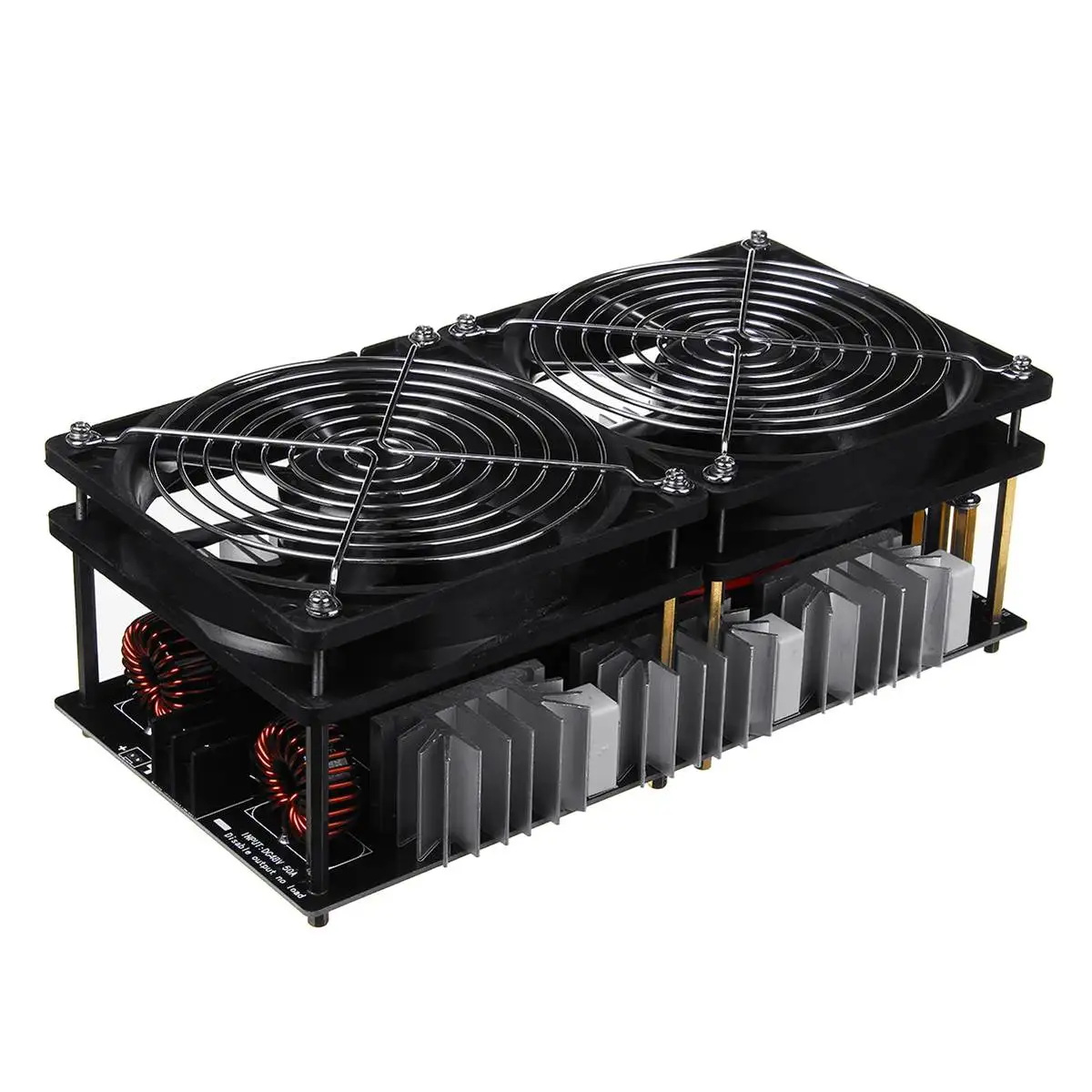

● 1 печатная плата 2500 Вт (с двумя вентиляторами)
● 1 медная трубка 48 В

Или

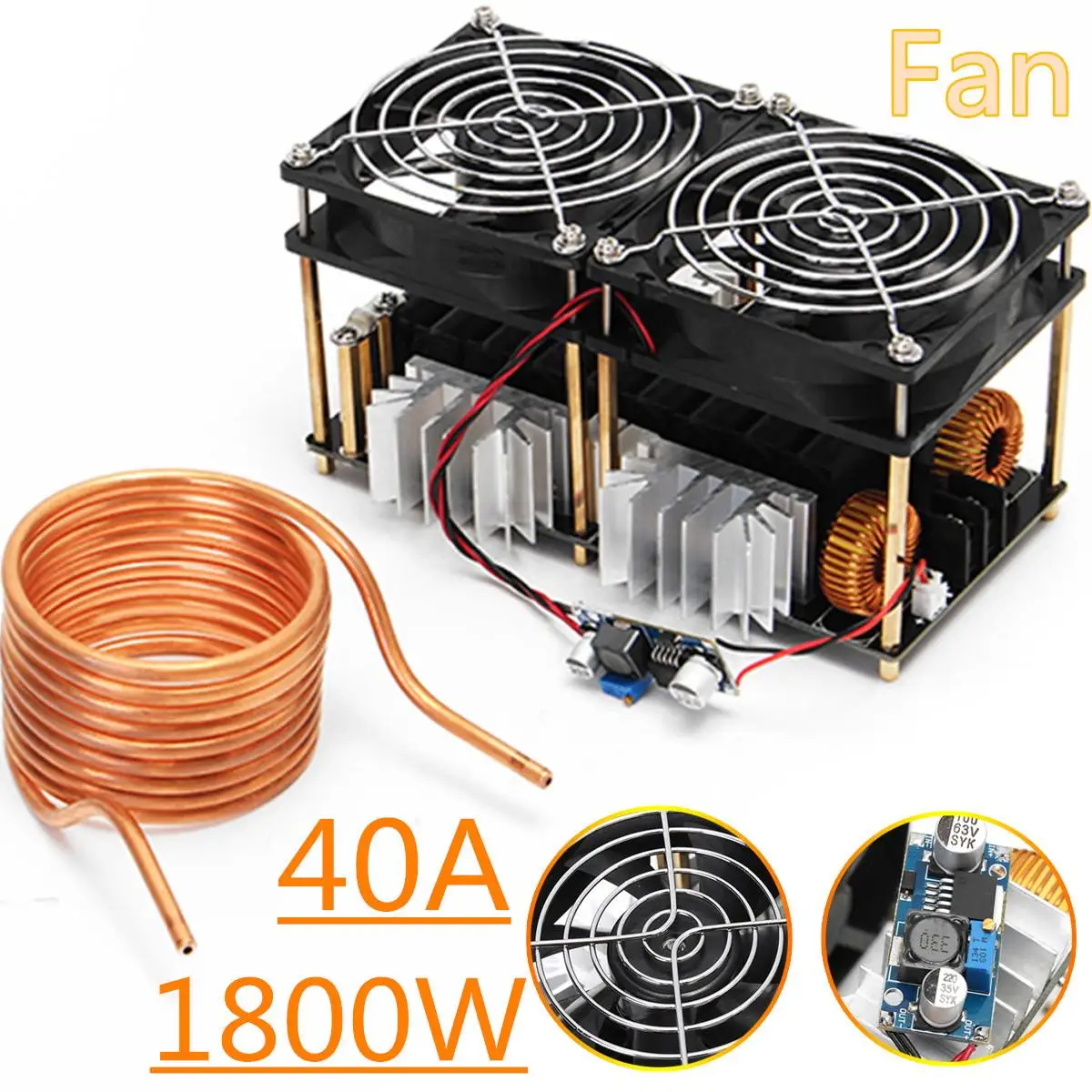

● 1 печатная плата 1800 Вт (с двумя вентиляторами)
● 1 медная трубка 48 В

Или

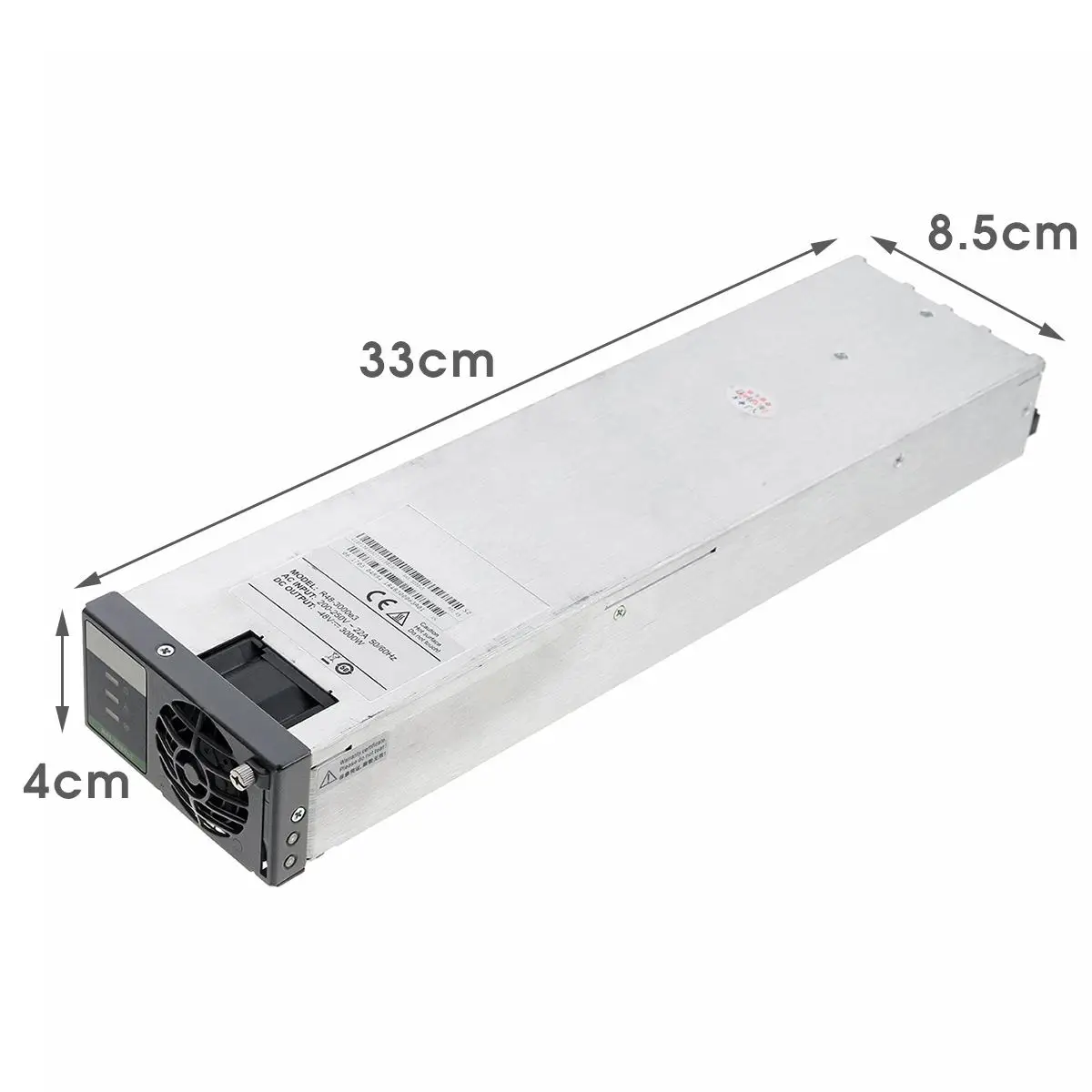

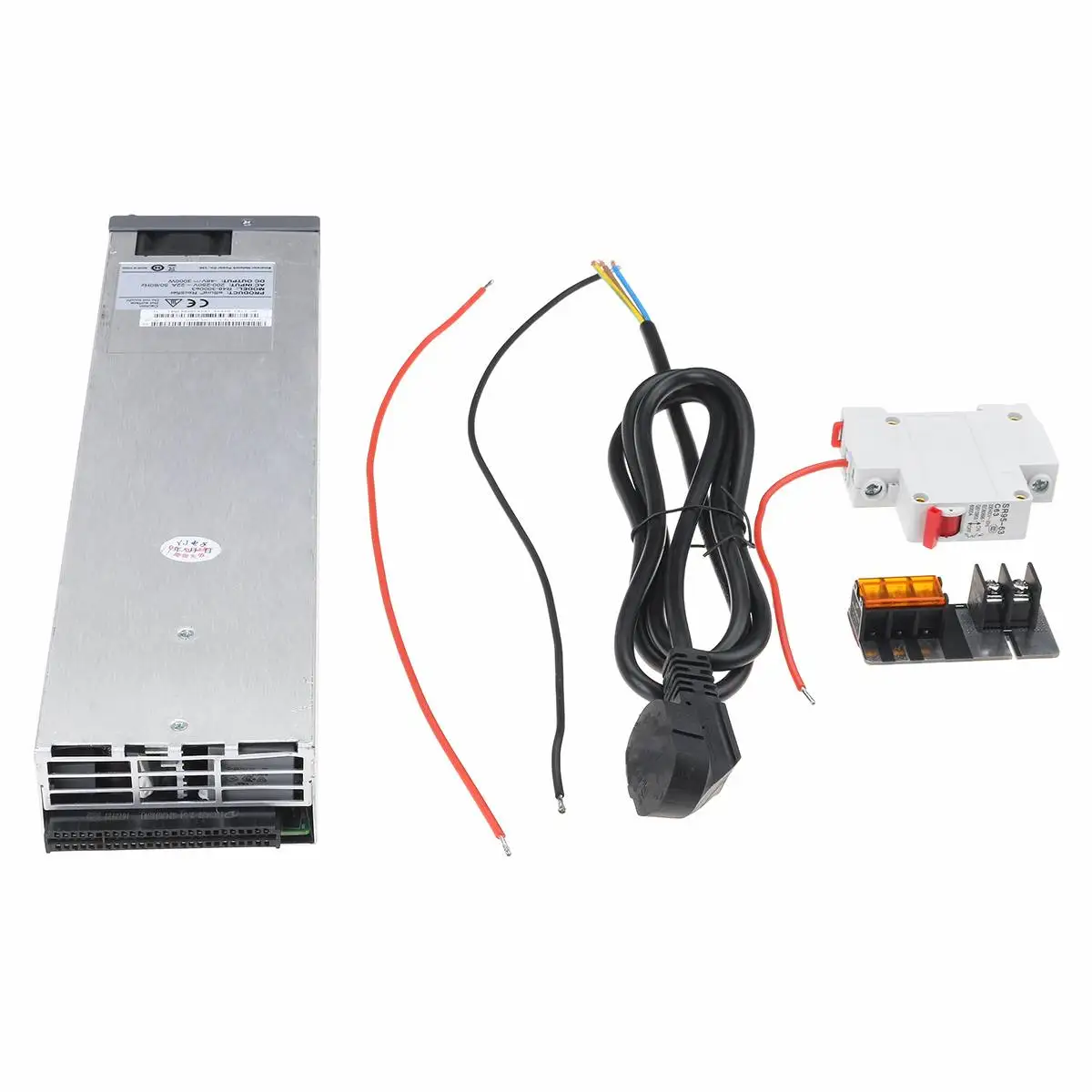

1 комплект x блок питания

(Входное напряжение: 200 В-250 В 50/60 Гц
Входной ток: 22 А
Выходное напряжение: 48 В
Выходная мощность: 3000 Вт)
