Дополнительный режим измерения температуры, используемый в качестве эталонного температурного выхода (только для справки)

Измерение расстояния (при измерении температуры тела без компенсации):

Дси/BCI: в пределах 15 см, точность определения его местонахождения составляет около 0,5 градусов выше

BCF: в пределах 10 см, точность определения его местонахождения составляет около 0,5 градусов выше

ДКК»/«Копия»: в пределах 5 см, точность определения его местонахождения составляет около 0,5 градусов выше

BAA AAA: в пределах 3 см, точность определения его местонахождения составляет около 0,5 градусов выше

Лоб может непосредственно выводить значение температуры тела, и значение регулировки компенсации может быть добавлено для калибровки и регулировки расстояния и сохранено после отключения питания.

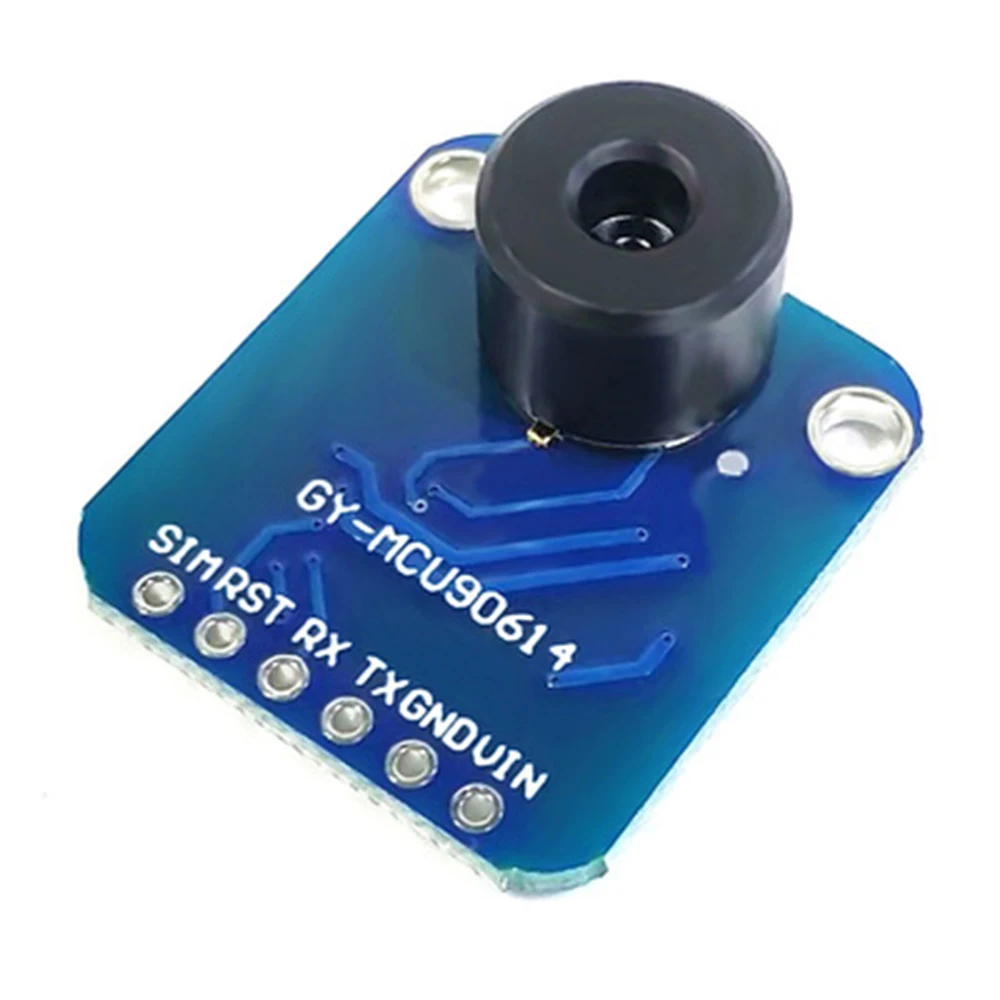

Инфракрасный ИК Бесконтактный модуль измерения температуры MLX90614 модуль последовательный порт непосредственно вывод данных, малый размер, по умолчанию припой pin

Для подключения к компьютеру требуется модуль последовательного порта USB-ttl

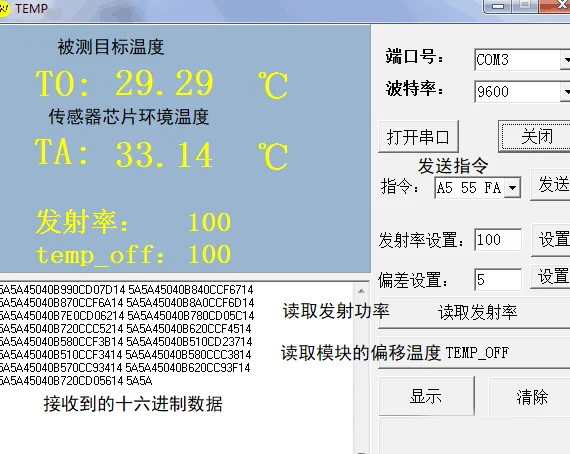

1. Предоставление компьютерного программного обеспечения для просмотра данных

2. Предоставление программы arduino

3. Предоставляем 51 одночиповую программу

4. Предоставление stm32 программы

Втулка ---------------------

Источник питания: 3-5 В

Ток: 5 мА

Скорость передачи данных: 9600 или 115200

Автоматическая Выходная частота по умолчанию: 10 Гц

Диапазон измерения:

-40… + 125 ° C для температуры окружающей среды

-70… + 280 ° C для измерения целевой температуры

Размеры: 21,5 длинные * 23 широкий * 22,5 высокое

Втулка ----------------------

Письмо соглашения

Последовательный порт отправка команды байт:

1). Параметры последовательной связи (значение скорости передачи данных по умолчанию составляет 9600 бит/с, который может быть установлен по)

Скорость передачи данных: 9600 бит/с контрольная цифра: N бит данных: 8 стоп бит: 1

Скорость передачи данных: 115200 бит/с контрольная цифра: N бит данных: 8 стоп бит: 1

(2). Формат вывода модуля, каждая рамка содержит 10 байт (шестигранник):

①.Byte0: 0x5A флаг заголовка рамки

②.Byte1: 0x5A флаг заголовка рамки

③.Byte2: 0X45 тип данных этого кадра (0x45: данные о температуре)

④.Byte3: 0x04 количество данных (следующие 4 данные 2 группы в качестве примера)

⑤.Byte4: 0x00 ~ 0xFF данные 1 high 8 бит

By. Byte5: 0x00 ~ 0xFF данных 1 Низкий 8 бит

By. Byte6: 0x00 ~ 0xFF данных 2 высоких 8 бит

By. Byte7: 0x00 ~ 0xFF данных 2 низких 8 бит

By. Byte8: 0x00 ~ 0xFF контрольная сумма (накопительная сумма предыдущих данных Byte0-7, оставляя только более низкие 8 бит)

⑩. Byte9: 0x01 ~ 0x15 ID номер, диапазон 0x01 ~ 0x1 5 может быть изменен, по умолчанию 0x14

(3) метод расчета данных

Метод расчета температуры:

Температура = 8 верхних цифр <8 нижних 8 цифр (результат-фактическая температура, умноженная на 100)

Пример: Отправить команду: A5 45 EA, получил кадр данных,

<5A- 5A- 45- 04- 0C- 78- 0D- 19- A7>

Соответствует (подписано 16 бит, которое представляет температуру объекта): TO = 0x0C78 / 100 = 31,92 ℃

Означает TA (16 бит с знаком, означает температуру окружающей среды): TO = 0x0D19 / 100 = 33,53 ℃

(4) командный байт, отправляется GY-MCU90614 модуль внешним контроллером (гексадецимальным)

1. Заголовок рамки: 0xA5

Формат команды: заголовок кадра + команда + контрольная сумма (8 бит) (например, автоматическая Команда чтения температуры = 0xA5 + 0x45 + 0xEA)

2. Инструкция по эксплуатации:

Автоматическая Инструкция на выход (модуль сам по себе выводит данные):

0xA5 + 0x45 + 0xEA ------- данные о температуре (тип возвращаемых данных модуля 0x45)

0xA5 + 0x55 + 0xFA -------- измерение температуры лба на выходе (тип возвращаемых данных модуля 0x45)

(В режиме отображения лба температура тела, диапазон выхода температуры 34-41 градусов)

Запрос выходной температуры команды (Отправить команду для вывода данных один раз):

0xA5 + 0x15 + 0xBA -------- данные о температуре (тип данных, возвращаемый модулем, 0x45)

(В режиме отображения лба температура тела, диапазон выхода температуры 34-41 градусов)

Запрос команды выходного излучения (Отправить команду для вывода данных один раз):

0xA5 + 0x25 + 0xCA -------- параметры настройки излучения, тип данных 0x25

(Десятичная система 100 равен 1, десятичная система 50 означает, что 0,5)

Запрос выходной температуры офсетная команда

0xA5 + 0x35 + 0xDA -------- значение смещения температуры, тип данных 0x35

(Со штаб-квартирой в десятичная система 100 смещения 0 очков, положительные значения выше 100 отрицательные значения ниже 100, а также одно значение 0,1 градусов.)

Используйте команду ID query output:

0xA5 + ID + SUN ------------- данные о температуре (возвращаемый модуль данных 0x45, солнце-это сумма первых 2 данных)

Изменить инструкцию по идентификации:

0xA5 + 0xAA + ID + SUN ---------- (энергосберегающий идентификатор экономии, солнце-это сумма первых 3 данных, возьмите нижние 8 бит)

Инструкции по конфигурации: (после выключения питания и перезапуска)

Конфигурация скорости передачи данных:

0xA5 + 0xAE + 0x53 ------------- 9600 (по умолчанию)

0xA5 + 0xAF + 0x54 -------------- 115200

Автоматическая отправка температурных данных после включения питания:

0xA5 + 0x51 + 0xF6 ---------- автоматически выводит данные о температуре после включения (по умолчанию)

0xA5 + 0x52 + 0xF7 ------------ данные о температуре не будут автоматически выводиться после включения питания

Настройка излучательной способности:

0xA5 + 0xBB + 0xXX + SUN (экономит излучение при отключении питания, солнце-это сумма первых 3 данных, возьмите нижние 8 бит)

0xXX (десятичная система 100 означает, что излучательная способность равна 1, десятичная система 50 означает, что 0,5)

Конфигурация смещения температуры при измерении значения температуры тела на выходе лба (аналогично отклонению расстояния калибровки):

0xA5 + 0xCC + 0xXX + SUN (смещение для сохранения смещения, солнце-это сумма первых 3 данных, возьмите нижние 8 бит)

0xXX представляет собой десятичная система 100 офсетная до 0 очков, 100 или более соответствует положительному, 100 или меньше отрицательные и одно значение 0,1 градусов.

Описание, смещение температуры 0xXX, например:

Отправить 0x A5 + 0xCC + 0x64 + 0xD5 при настройке как десятичное 100, Выходная офсетная температура 0

В тех случаях, когда 0x A5 + 0xCC + 0x69 + 0xDA настроен как десятичная система 105, выход офсетная температура + 0,5 градусов

Когда 0x A5 + 0xCC + 0x6E + 0xDF настроен как десятичный 110, Выходная офсетная температура + 1 градус

В тех случаях, когда 0x A5 + 0xCC + 0x5F + 0XD0 настроен как десятичная система 95, выход офсетная температура-0,5 градусов

Когда 0x A5 + 0xCC + 0x5A + 0xCB настроен как десятичный 90, Выходная офсетная температура-1 градус
