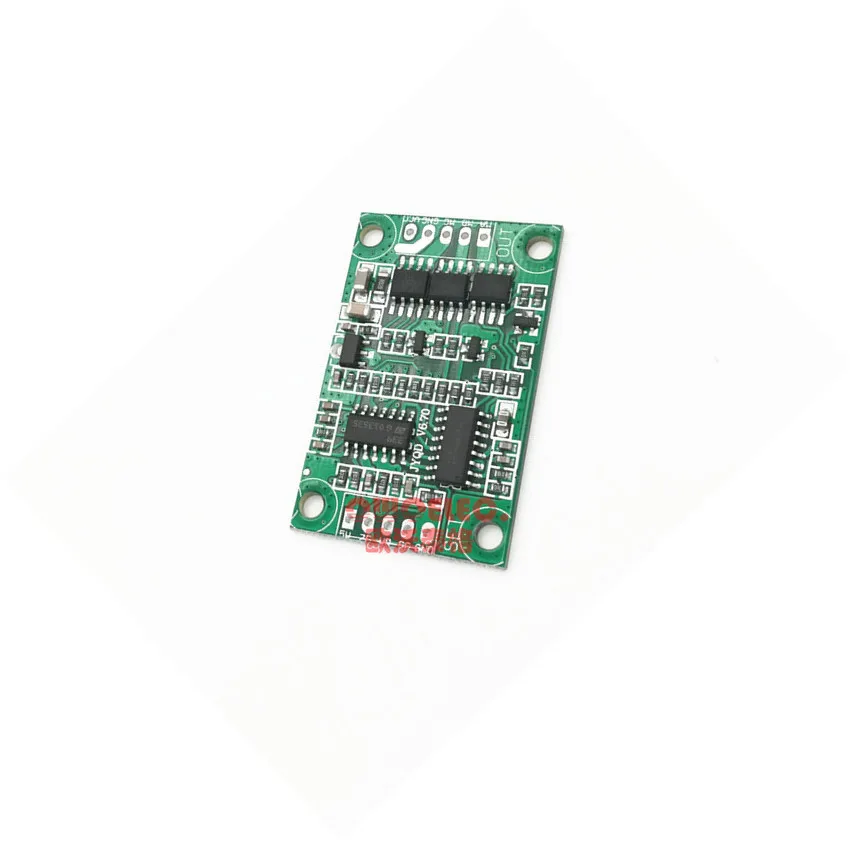

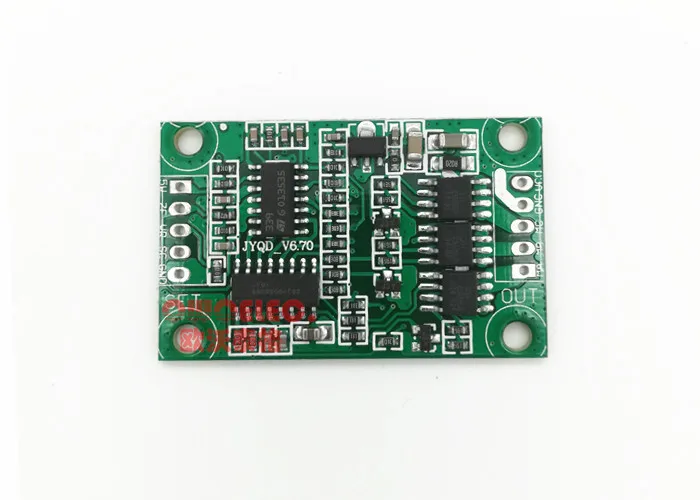

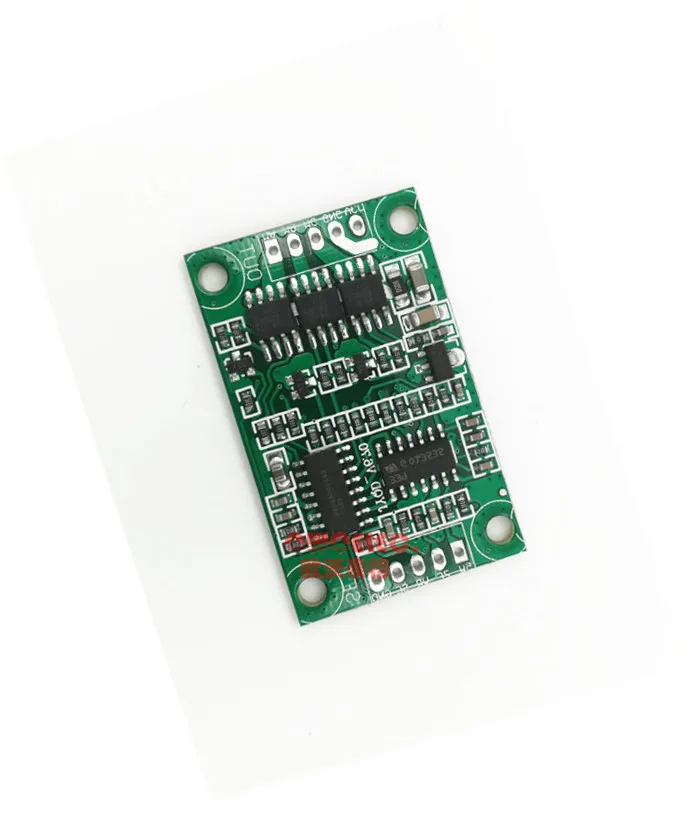

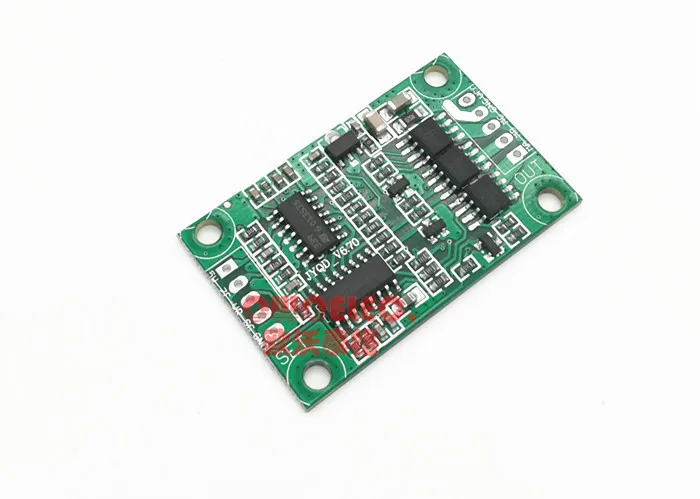

JUYI Tech JY01 управление IC 12 В бесщеточный двигатель постоянного тока приводная плата

JUYI Tech JY01 управление IC 12 В бесщеточный двигатель постоянного тока приводная плата

(Для бессенсорного бесщеточного двигателя постоянного тока)

Номер модели

JYQD-V6.7

Рабочая температура.

-20-85 ℃

Рабочее напряжение

12В/24В

Максимальный ток

3A

Cont. Рабочий ток

2а

Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%

Регулирование скорости аналогового напряжения

0-5 В

Выход импульсного сигнала скорости

Да

Рекомендации по применению:

1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.

2. Эта плата драйвера используется для 3-фазного бесщеточного бессенсорного двигателя, но не подходит для всех 3-фазных бесщеточных бессенсорных двигателей напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)

3. JYQD-V6.7 плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 36 Вт, он должен добавить радиатор, как показано на диаграмме ниже.

4. Обратите внимание, что JYQD-V6.7 плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено.

5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.

6. Терминал «SC» на плате драйвера JYQD-V6.7-это импульсный выходной сигнал скорости двигателя (выход push-pull), а максимальный выходной ток-менее 5 мА.

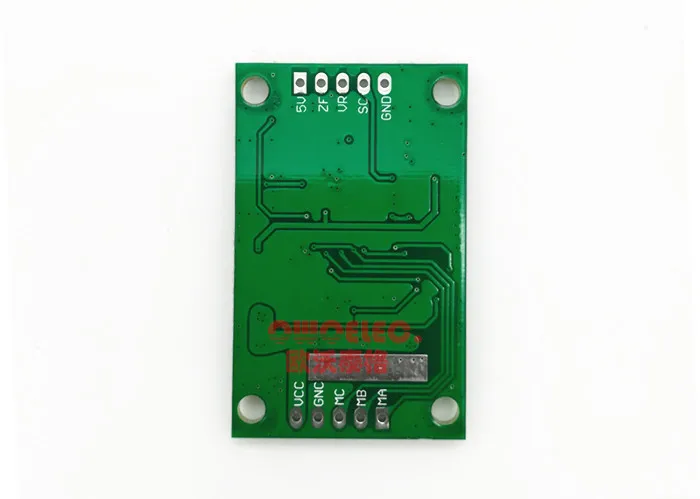

Схема проводки:

5В ----- плата драйвера внутреннее выходное напряжение

SC ---- скорость двигателя импульсный сигнал выходной порт, 5 в импульсный сигнал.

1.  Контрольный порт

Z/F ---- вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.

VR ---- порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1-5 В, входное сопротивление 20K Ом, подключение с GND при входном регулировании скорости ШИМ, Частота ШИМ: 1-20 кГц; рабочий цикл 0-100%

GND-используется для внутреннего управления приводной платы

2. Порт питания

МА ---- Фаза двигателя A

MB ---- Фаза двигателя B

MC ---- двигатель фазы C

GND----DC-

VCC----DC +

3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.

4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм

5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.

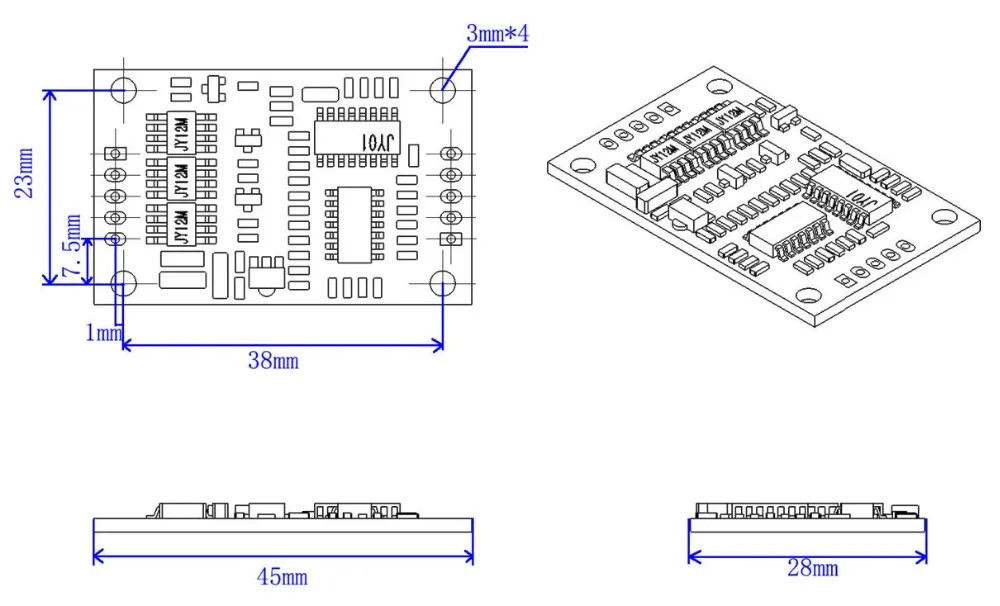

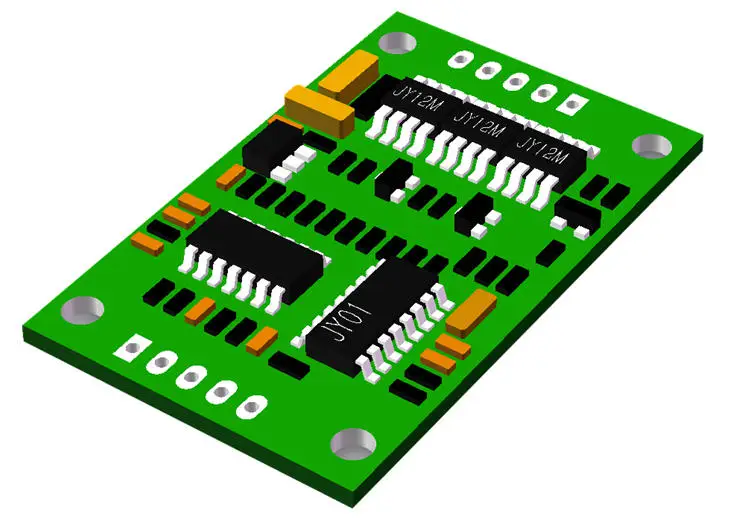

Внешний рисунок:
