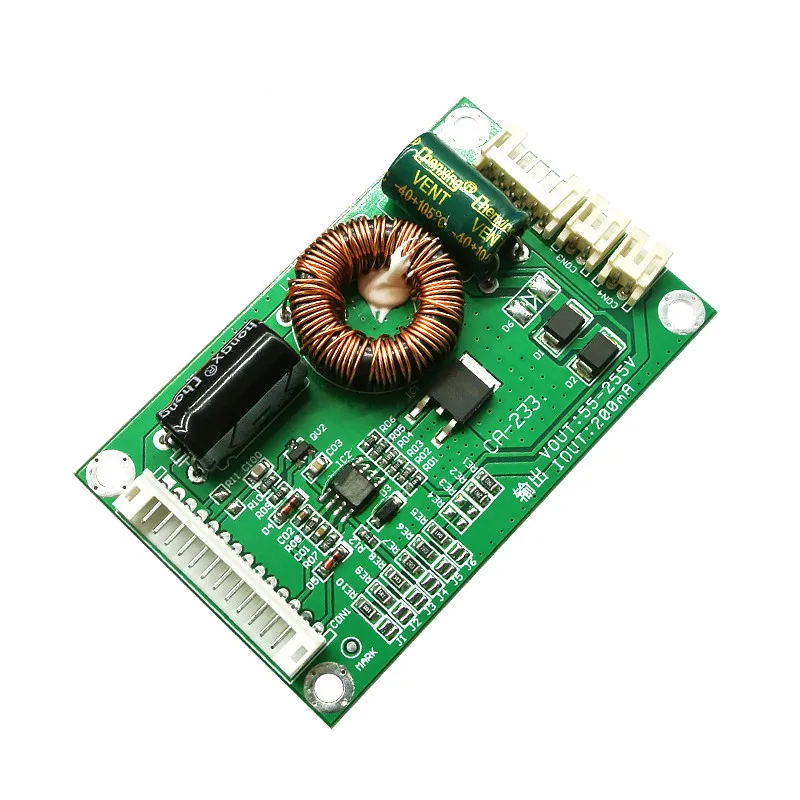

CA-233 универсальная 32-60-дюймовая светодиодная ЖК-панель для телевизора 55-255 в

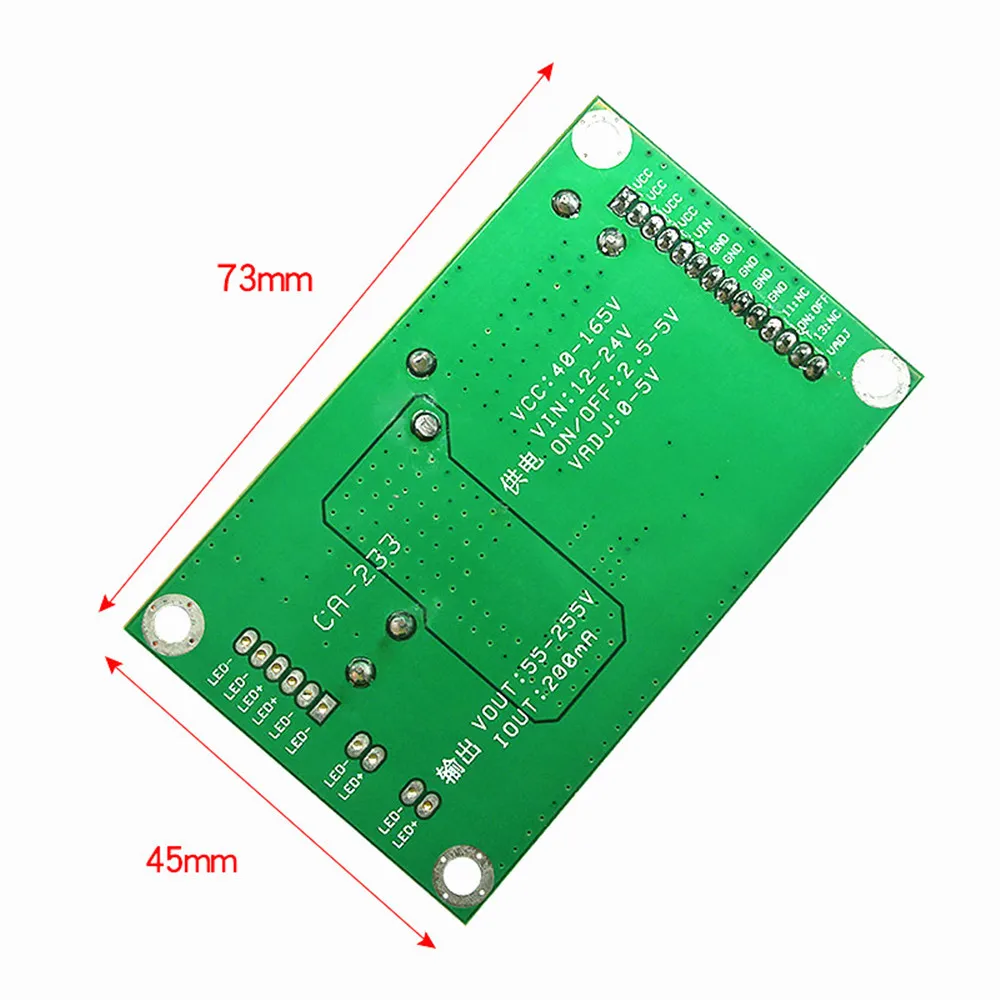

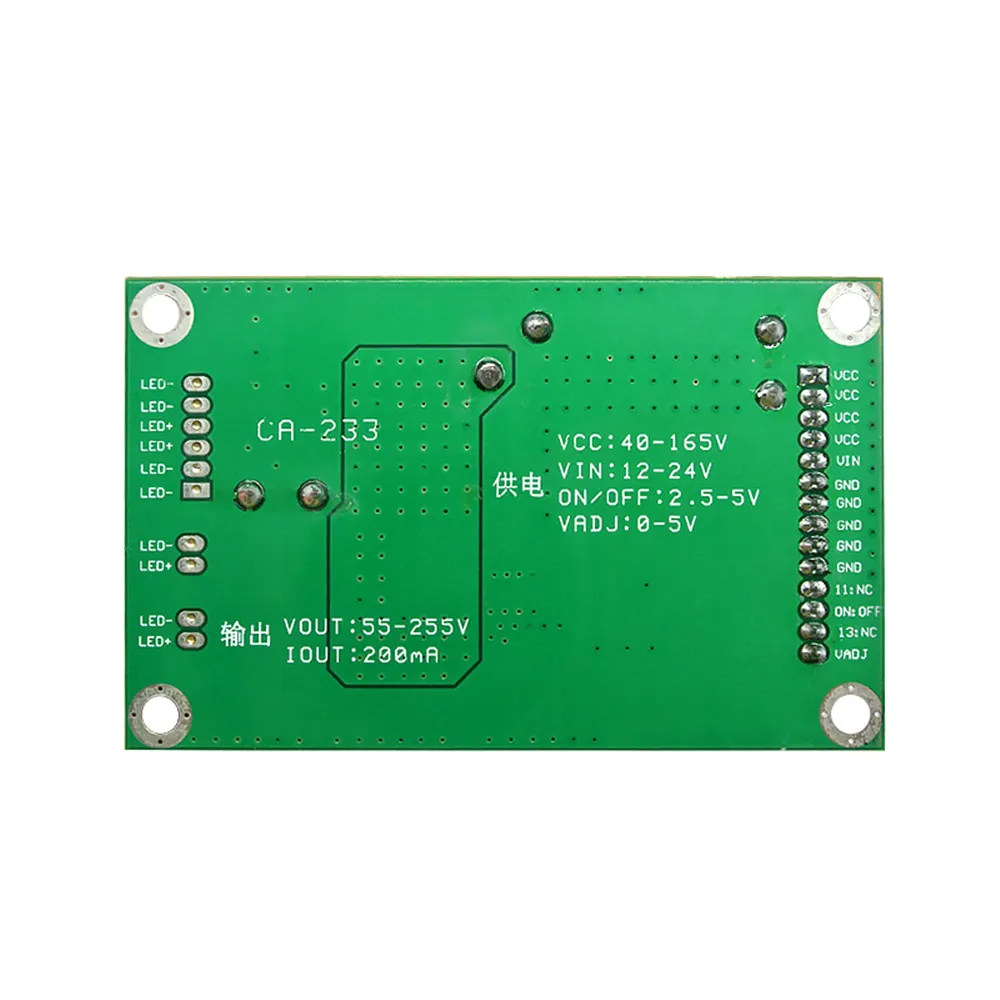

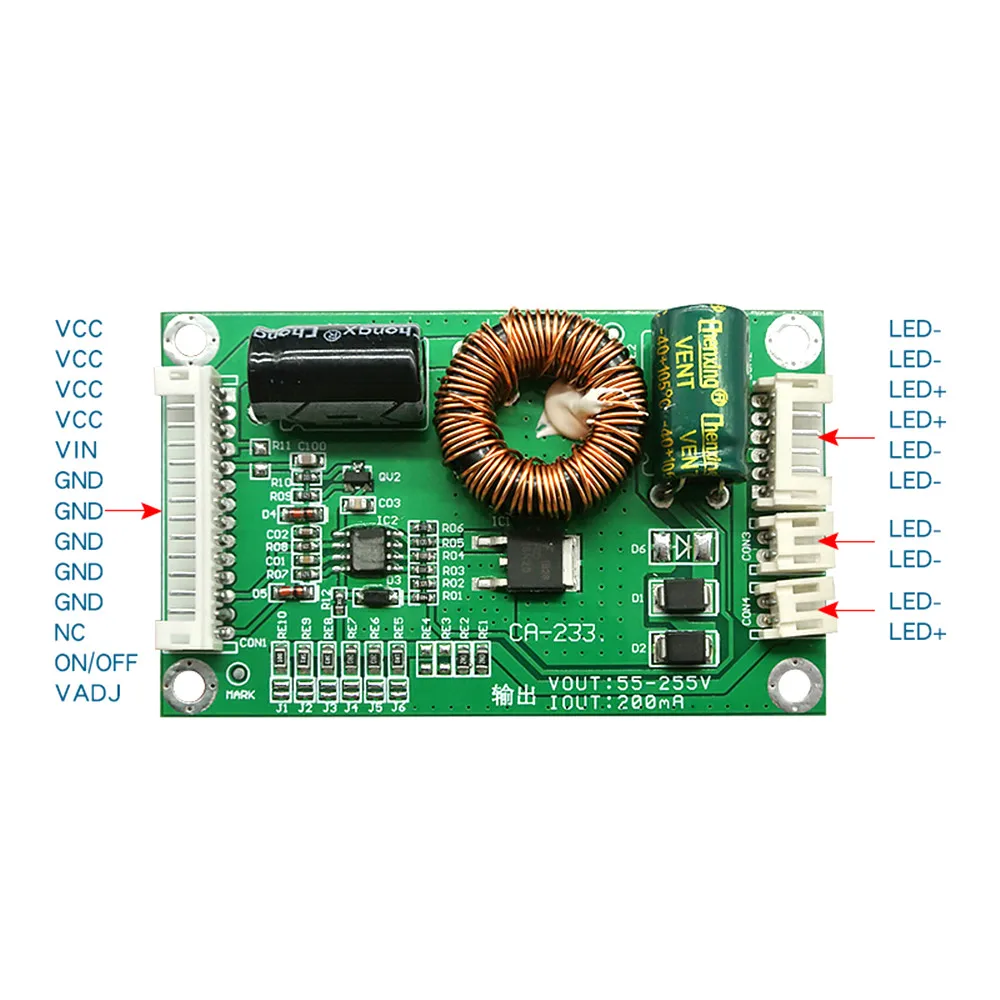

Описание: 1. Исправьте встроенный блок питания для положительной стороны фильтрующего конденсатора подсветки, чтобы дать диапазон напряжения VCC между 45-165 В.
2. Подключите напряжение 12-24 В к VIN. Не подключайте к высоковольтному VIN выше 45 В.
3. Нижняя линия питания подключена к GND
4.NC пуст, не подключен
5. Найдите переключатель сигнала на оригинальной плате Питания и подключите его к ВКЛ/ВЫКЛ. Ссылку ниже представлен перечень 2,5 V-5V.
6. Подключите сигнал затемнения оригинальной машины к контакту VADJ, 5 В является самым темным, 0 В является самым ярким

Если вы не знаете, какое напряжение требуется для полосы подсветки, при установке Используйте Минимальный ток (по умолчанию 200 мА). Если яркости подсветки недостаточно, то Медленно увеличивайте ее. Не используйте Максимальный ток для подсветки. Светильник легко выгорает или загорается. Доска.

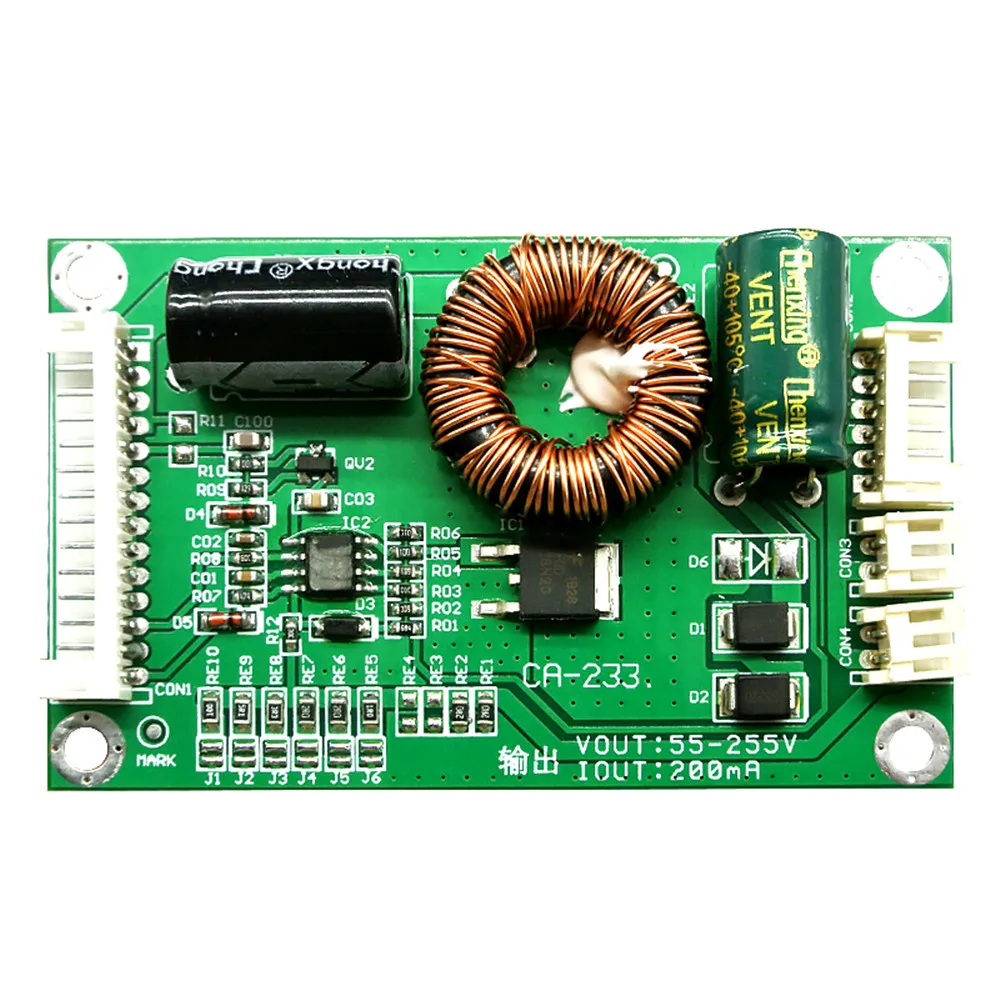

CA-233 инструкции по регулировке тока: J1 = 20 мА J2 = 40 мА J3 = 60 мА J4 = J5 = 100 мА J6 = 200 мА Выход по умолчанию составляет 200 мА. При коротком замыкании паяльного соединения, соответствующее значение тока может быть увеличено (добавлено на основе 200 мА). Будьте осторожны, чтобы не увеличивать чрезмерный ток, чтобы не сжигать светильник. О входном напряжении: Эта плата постоянного тока требует 2 входных напряжения, VCC подключается к напряжению 40-165 В, VIN подключается к напряжению 12-24 В, И только одно напряжение не повышается. Так как этот продукт является хрупким продуктом (вход и выход назад или выход положительный и отрицательный будут повреждены), как только использование не может быть продано дважды, поэтому товары магазина несут ответственность только за гарантию, не принимаем возврат. Пожалуйста, сначала поймите инструкции, будьте внимательны!
Совет: обратите внимание на изоляцию платы драйвера. Не кладите его сразу на проводящий предмет, такой как железная пластина после включения. После включения питания обратите внимание на разряд большого электролиза 400 В (во избежание поражения электрическим током или повреждений). Зимой тело человека очень статично. Не прикасайтесь к полупроводнику непосредственно на печатной плате (вы можете мыть руки и трогать снова).
