Постоянный ток постоянный повышающий преобразователь напряжения 4 8 30 в

Постоянный ток постоянный повышающий преобразователь напряжения 4 8 30 в

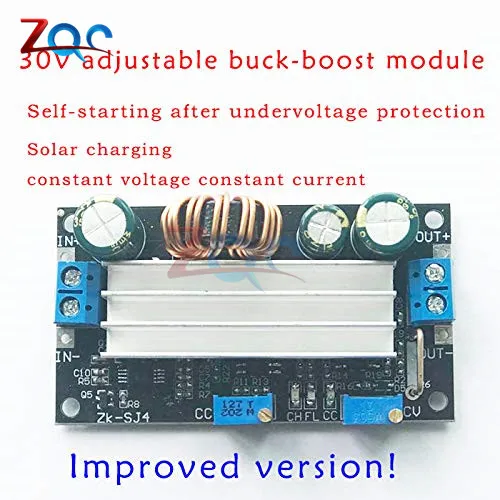

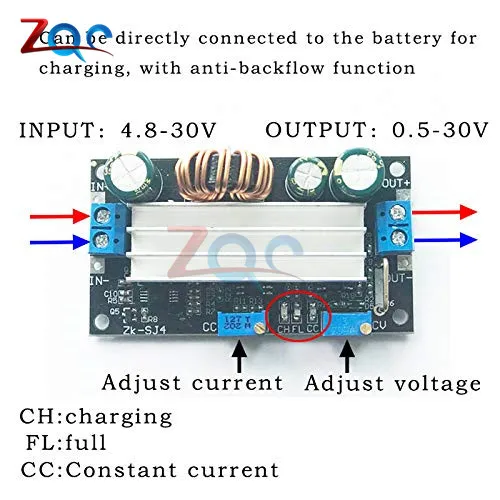

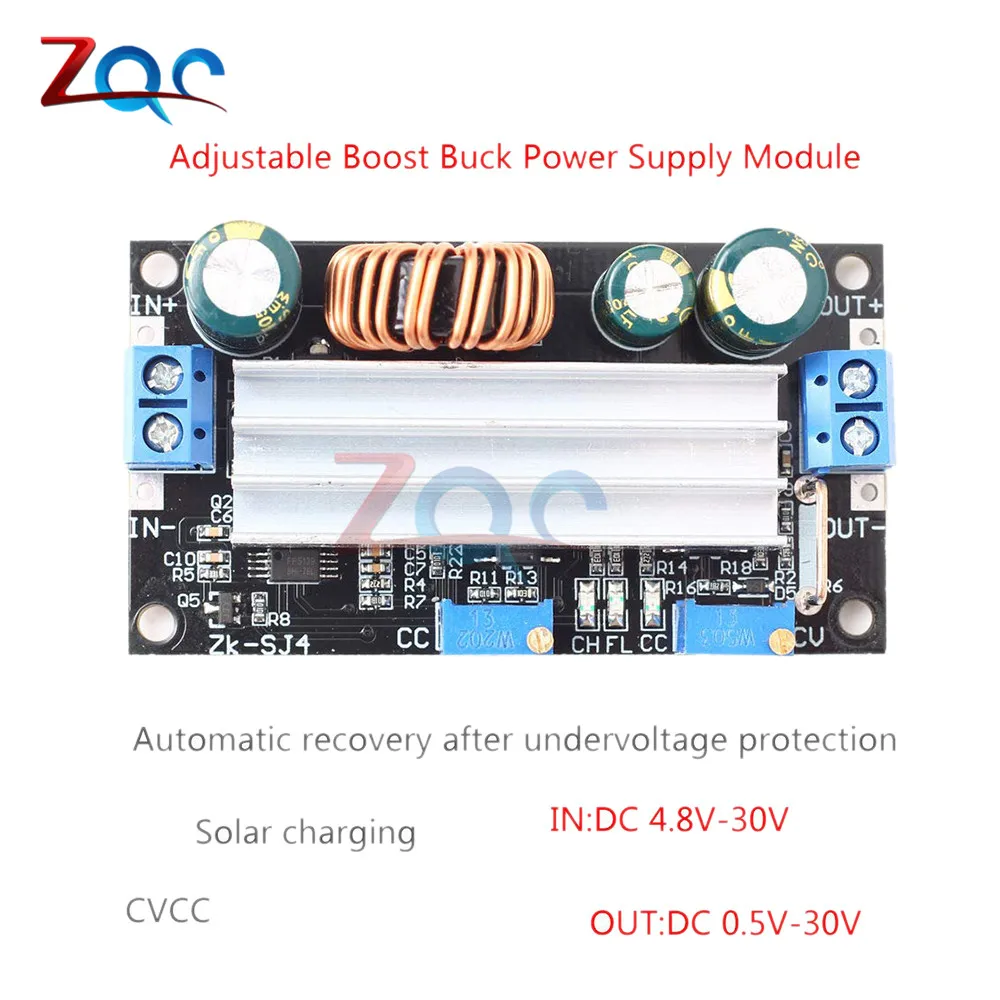

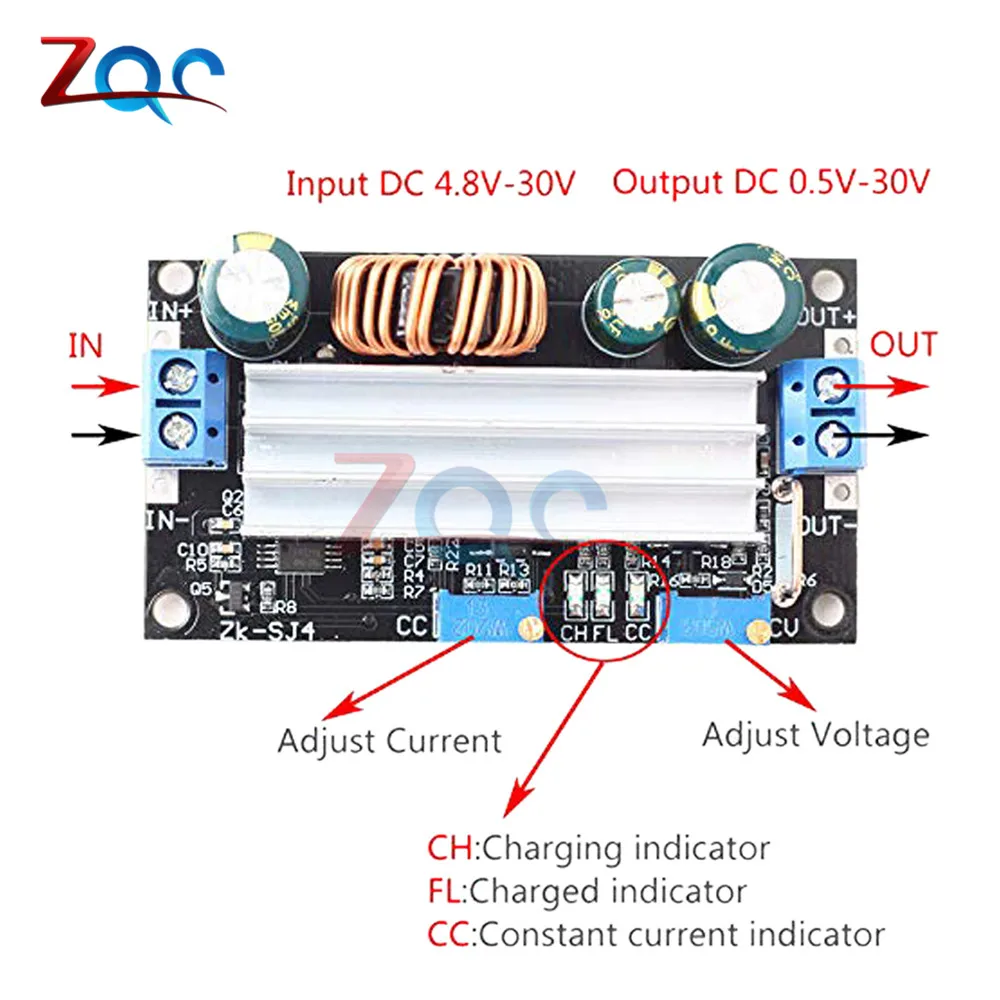

1. Описание: ZK-SJ4-это модуль постоянного тока с регулируемым постоянным напряжением и постоянным током. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck, модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный. Поддержка зарядное устройство на солнечной батарее. 2. Особенности: 1>. Высоковольтный устойчивый терминал. 2>. Поддержка солнечной зарядки. 3>. Поддержка защиты от низкого напряжения. 4>. Поддержка защиты от короткого замыкания. 5>. Поддерживает автоматический бак/повышающее напряжение. 6>. Поддержка солнечной зарядки. 7>. Поддержка защиты от обратного потока 8>. Поддержка функции зарядки. 9>. Поддержка индикатора рабочего состояния. 10>. Высокий ток, низкое тепло. 3. Параметры: 1>. Название продукта: ZK-SJ4 4A понижающий/вверх блок питания 2>. Номер товара: ZK-SJ4 3>. Рабочая Напряжение: DC 4,8 V-30V 4>. Выходное напряжение: DC 0,5 V-30V 5>. Выходной ток: 4A(4A нужен теплоотвод; 3A стабильный в течение длительного времени) 6>. Выходная мощность: 60 Вт (60 Вт нужен радиатор; 35 Вт для 3A) 7>. Эффективность преобразования: около 94% 8>. Рабочий ток: 30 мА 9>. Защита от низкого напряжения: Да (самовосстановление) 10>. Защита от обратного потока: Да 11>. Короткая Защита: да 12>. Рабочая частота: 180 кГц 13>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 14>. Диапазон рабочей влажности: 0%-95% относительной влажности 15>. Размер: 68*37*22 мм 16>. Размер радиатора: 48*16*10 мм 4. Потенциометр/светодиодный Введение: 1>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. 2>. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке. 3>. Светодиодный индикатор CC: Красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается. 4>.FL светодиодный: зеленый светодиодный. Полной зарядки индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A (около 10%). 5>.CH светодиодный: синий светодиодный индикатор. Индикатор зарядки. Он включается при зарядке. 5. Использование шагов: 1>. Как обычный понижающий модуль питания: 1,1>. Подключите правильное входное напряжение на входном терминале; 1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. 1,3>. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов. 1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 1,6>. Тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный выключен.) 1,7>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение. 2>. Как зарядное устройство: 2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки. 2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA. 2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 2,4>. Измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигнет требуемого напряжения с плавающей зарядкой. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) 2,5>. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов. 2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки. 2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку. 3>. Как мощный светодиодный драйвер постоянного тока: 3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 3,3>. Протестируйте выходное напряжение мультиметром на выходной клемме и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный. 3,4>. Поворот потенциометра CC против часовой стрелки более 10 поворотов. 3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 3,6>. Поверните CC потенциометр постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током. 3,7>. Подключение светодиодный и тест. 6. Примечание: 1>. Вход защита от пониженного напряжения напряжение 4,2 V. Модуль будет самовосстановления в том случае, если Вход более 4,2 V. 2>. Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 поворотов, если нет выходного напряжения. 3>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. 4>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. 5>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. 6>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. 7>. Пожалуйста, понижайте выходную мощность, если модуль горячий. 8>. Перед использованием ознакомьтесь с руководством и описанием. 7. Применение: 1>. Обычный источник питания; 2>. Зарядное устройство; 3>. Светодиодный источник питания; 4>. Дисплей напряжения прибора; 5>. Измерительный прибор; 6>. Испытание цепи; 7>. Преобразование мощности. 8. Посылка: 1>.1 шт. ZK-SJ4 4A понижающий/вверх блок питания; 2>.1 шт. радиатор;
