Характеристики
Модуль генератора сигналов DDS плата с ЖК дисплеем 6 полос 0 ~ 55 МГц цифровой
Описание товара

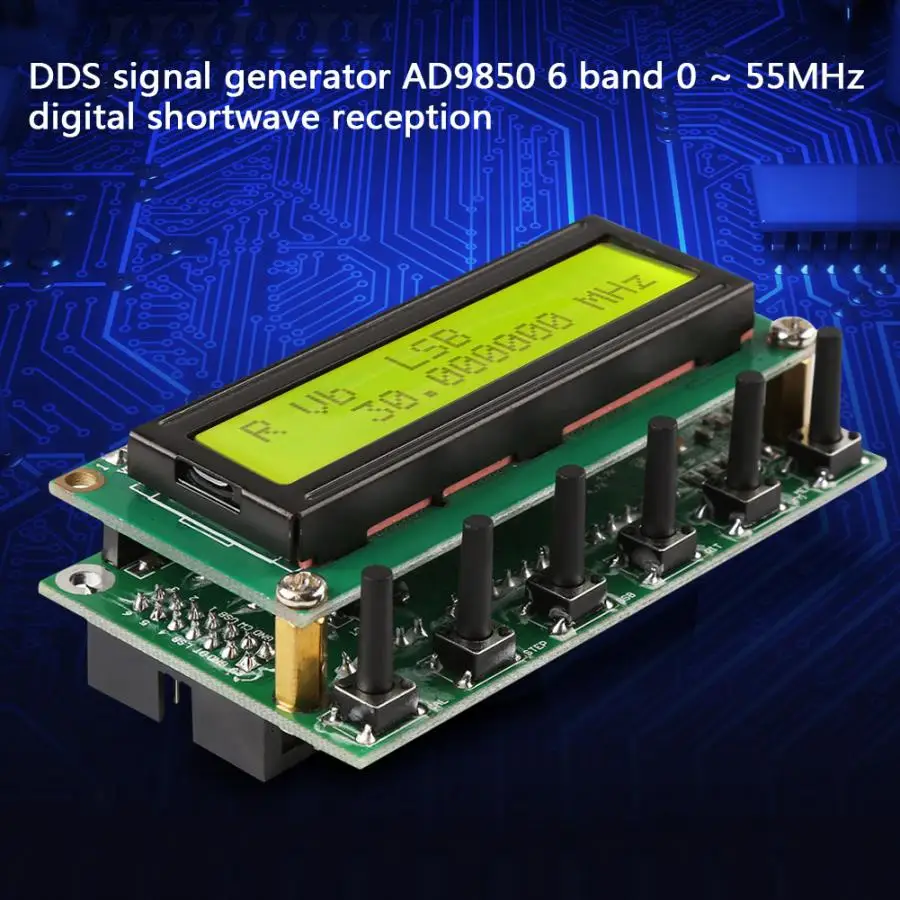

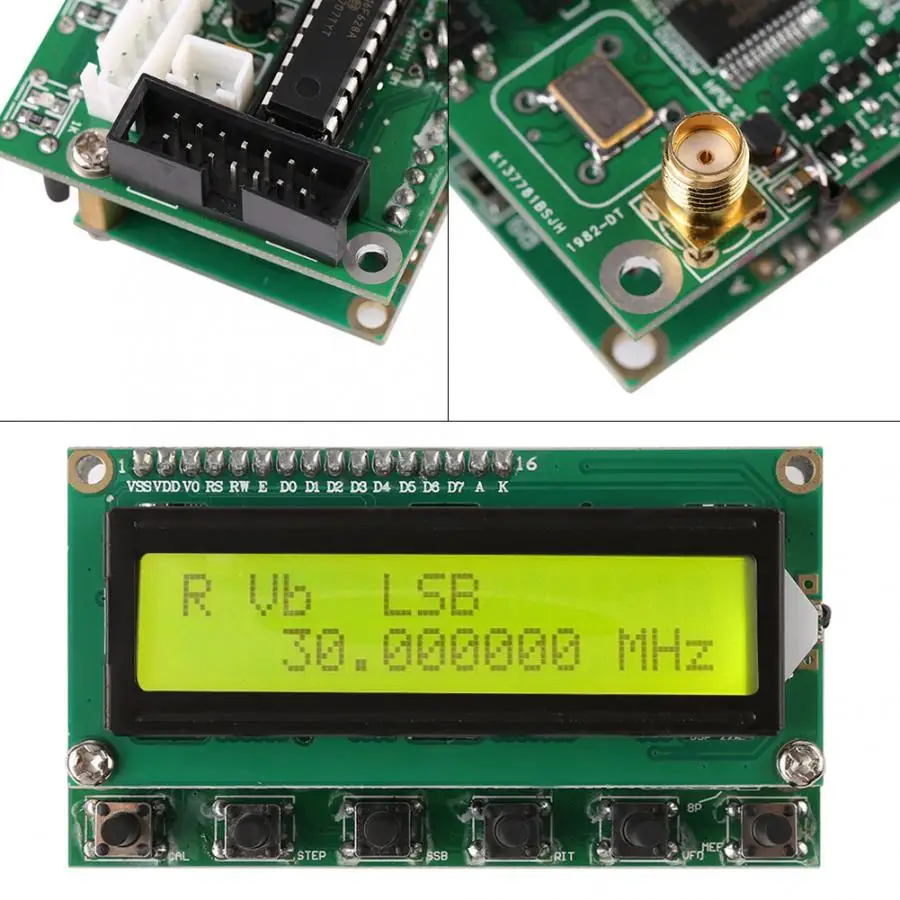

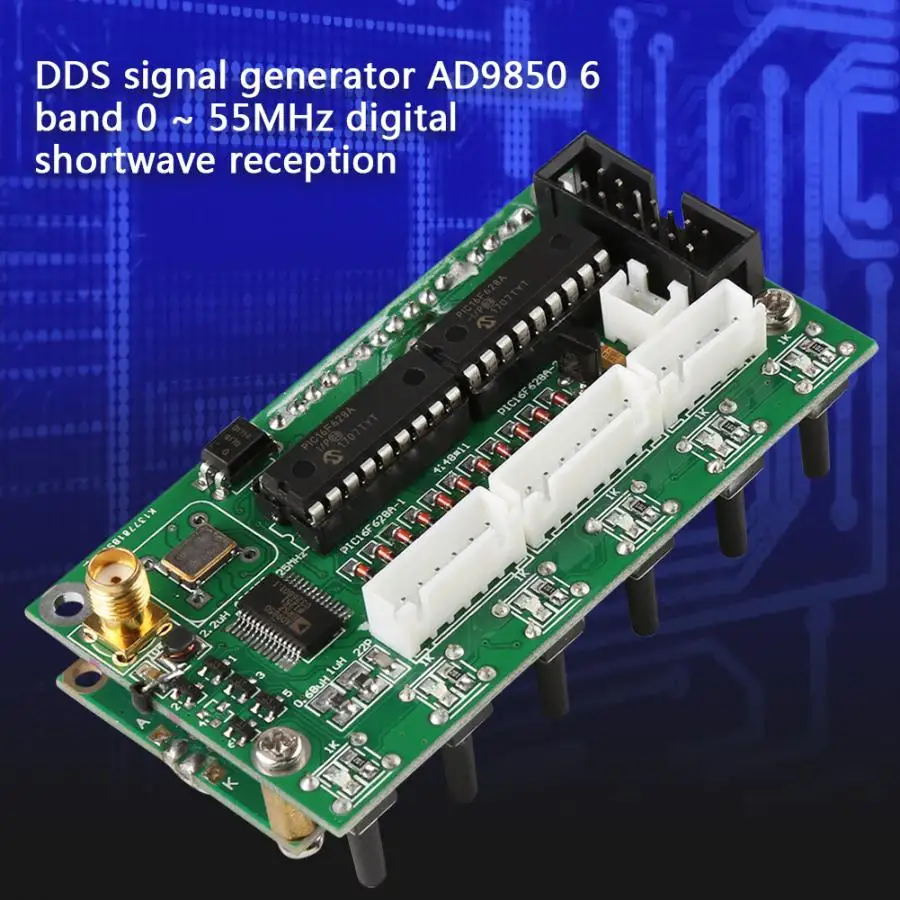

Модуль генератора сигналов AD9850 DDS, плата с ЖК-дисплеем, 6 полос, 0 ~ 55 МГц, цифровой коротковолновый радиоприемник
Особенности:

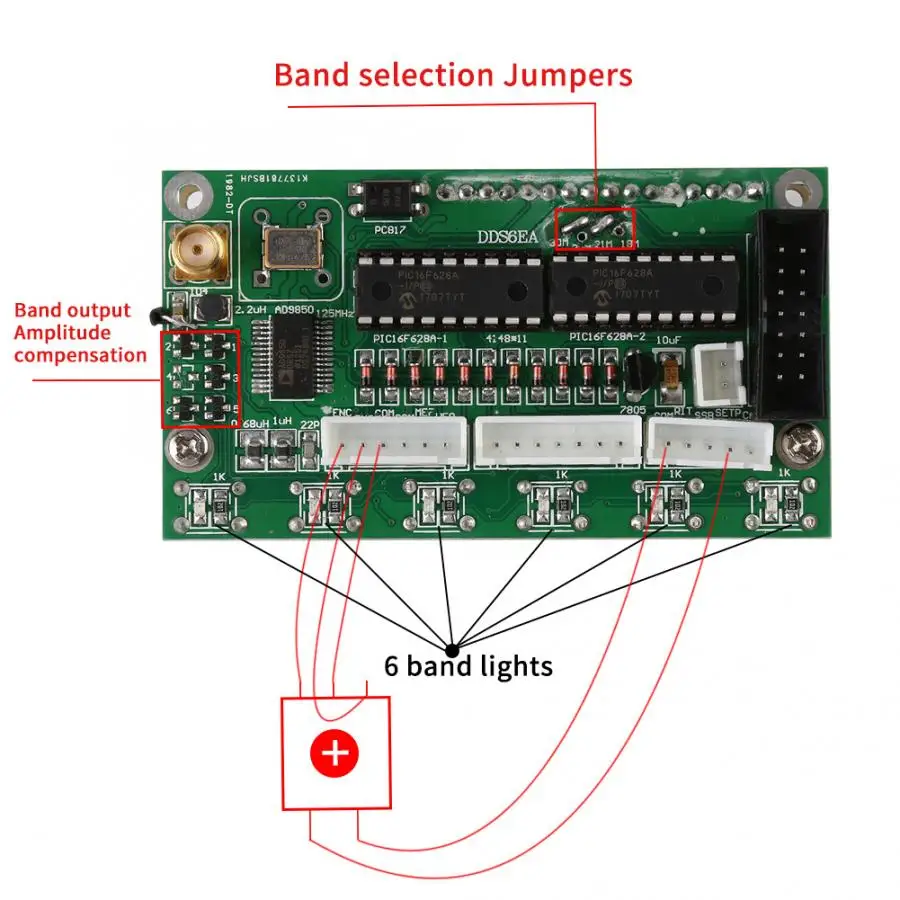

Это генератор DDS сигналов 0 ~ 55 МГц. Он базируется на чипе AD9850 и очень прост в управлении. Поддерживает непрерывную настройку 0 ~ 55 МГц на 1 Гц шаг. Этот генератор имеет 78L05 регулирование напряжения. Входный ток на 200 мА, входное напряжение 8-9 В-это напряжение. Входное напряжение 12 В используется для тестирования на короткое время, в противном случае это приведет к нагреванию. 5p/6p подключается к Кодировщику, как на фото. 7p посередине подключается к цифровому входу. 14p (8 В GND)-это источник питания 8 В от основной платы. Если питание подается на основной плате, DDS не требует самостоятельного питания. От 1 года до 6-6 частотных диапазонах: (3,8, 7, 9, 14, 18 или 21, 27 или 29). ISB, USB, CW-это три режима на выбор. DT-сигнал от основной платы.
Ключи и интерфейсы подключения:
ENC: переключатель датчика
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B, или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует с USB, LSB, AM, CW, on и on...
RIT: тонкая настройка для приема частоты
CAL: набор функций
KB-1 и KB-2 у общих pin, но не GND
Как управлять:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите Кэл.
О: включить 6 шт.: Настройка режима часов чипа, регулировка настройки частоты кодирования. AD9851 set to 6-multiply частота, AD9850 set to 1multiply частота. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг B.
B: DDS-SYSTEM-CLK: Настройка рабочих частот чипа. Используйте переключатель датчика для регулировки значения. Работают в соответствии с шагами. Набор AD9851 на осцилляторе, 6 каналов, AD9850, фактический выход осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Применение кодировщик для регулировки значения и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг D.
D:Максимальная_ RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель датчика, чтобы отрегулировать значение и в соответствии с шагом. (Меньше, чем 60 МГц, будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель датчика, чтобы отрегулировать значение и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель датчика, чтобы отрегулировать значение и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установка на 9 МГц или 10,7 МГц, используйте переключатель датчика для регулировки значения и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы перейти на шаг H.
H: мультипликатор: настройка частоты. Необходимо установить как 1, нажмите CAL, затем быстро отпустите, чтобы перейти на шаг I:
I: экран отображает слова «сохранить», автоматически сохраняет указанные выше настройки и возвращается к нормальной работе.
Параметры:
Вес: 115 г

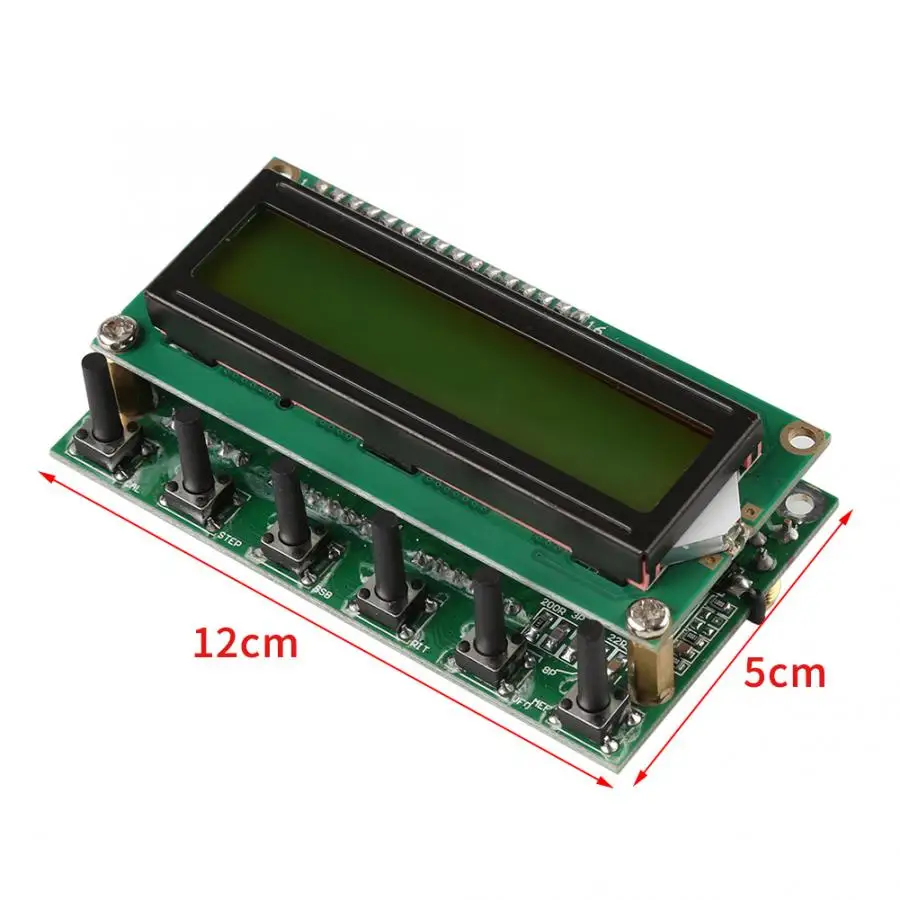

Размеры: 12x5 см/4,72x1,97 дюймов
Примечания:
1. Система DDS CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, уравновесить испытанное значение на 6, а затем поместить здесь мультиплированное значение. При использовании AD9851, установите начальную настройку на 180000000.
2. Офсетная фреза: можно задать as + or - . Поверните переключатель датчика, чтобы изменить значение, нажмите шаг, затем поверните переключатель датчика, чтобы отрегулировать шаг. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 ().
Частота отображения:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота, запрограммированная в DDS, рассчитана так, как показано ниже.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ,Максимальная_ RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Образцы:
1. DDS Выходной диапазон 30 ~ 40 МГц:
MIN_RX_DDS_FREQМаксимальнаяДиапазон отображения частоты RX_DDS_FREQ OFFSET_FREQ RX.
30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Примите во внимание, что 1
30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./
-40-30 МГц, 170 МГц = 140 МГц до 130 МГц. Примечание 2
-40-30 МГц, 60 МГц = 30 МГц до 20 МГц.
2. Настройка FT180A с DDS:
Включите RPT нет
X6 reclk X6
Система DDS CLK 180M
DDS FREQ 65M
Мин RX DDS FREQ 10,701 M (офсетная частота + RIT частота)
RX DDS FREQ 60M
Офсетная плата TX FREQ 0
RIT офсетная 1K (RIT частота)
Офсетная FREQ-10,700 M - (офсетная частота)
Мультипликатор-1 шт.
Посылка включает в себя:
Генератор сигналов DDS-1 шт.
