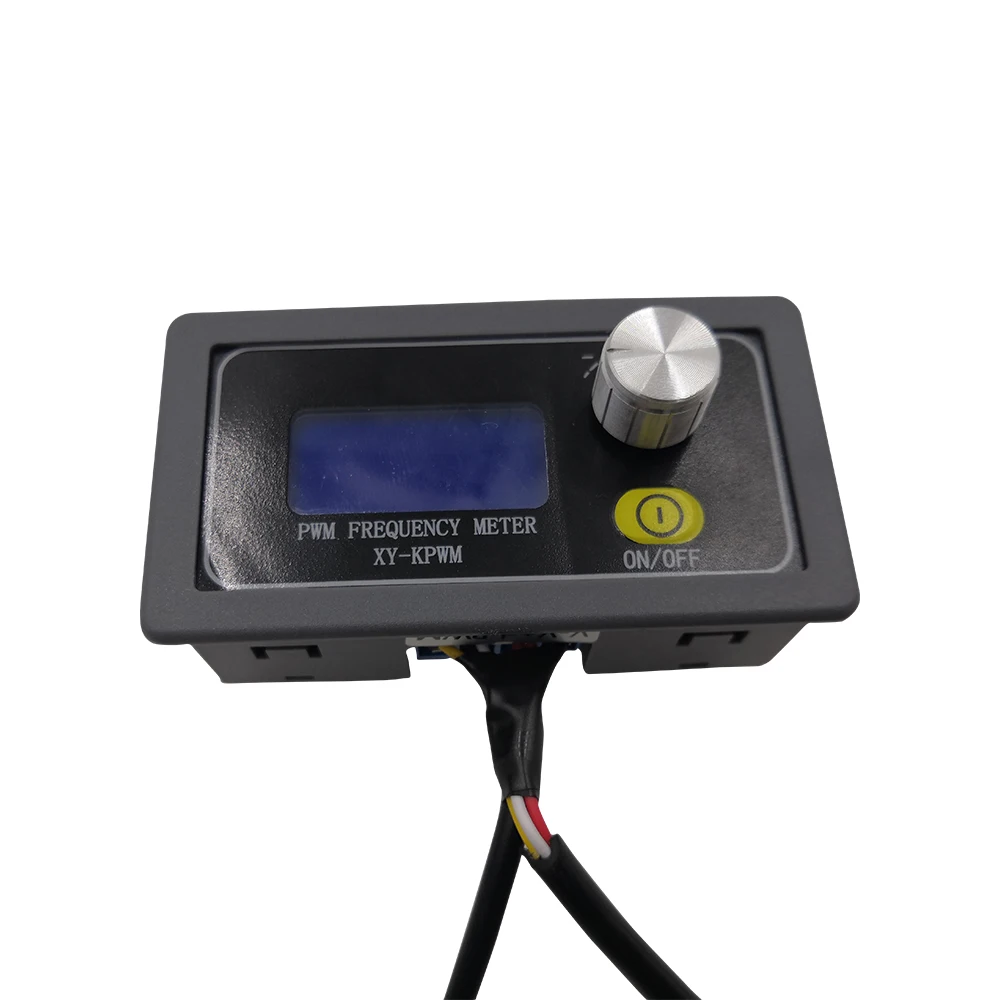

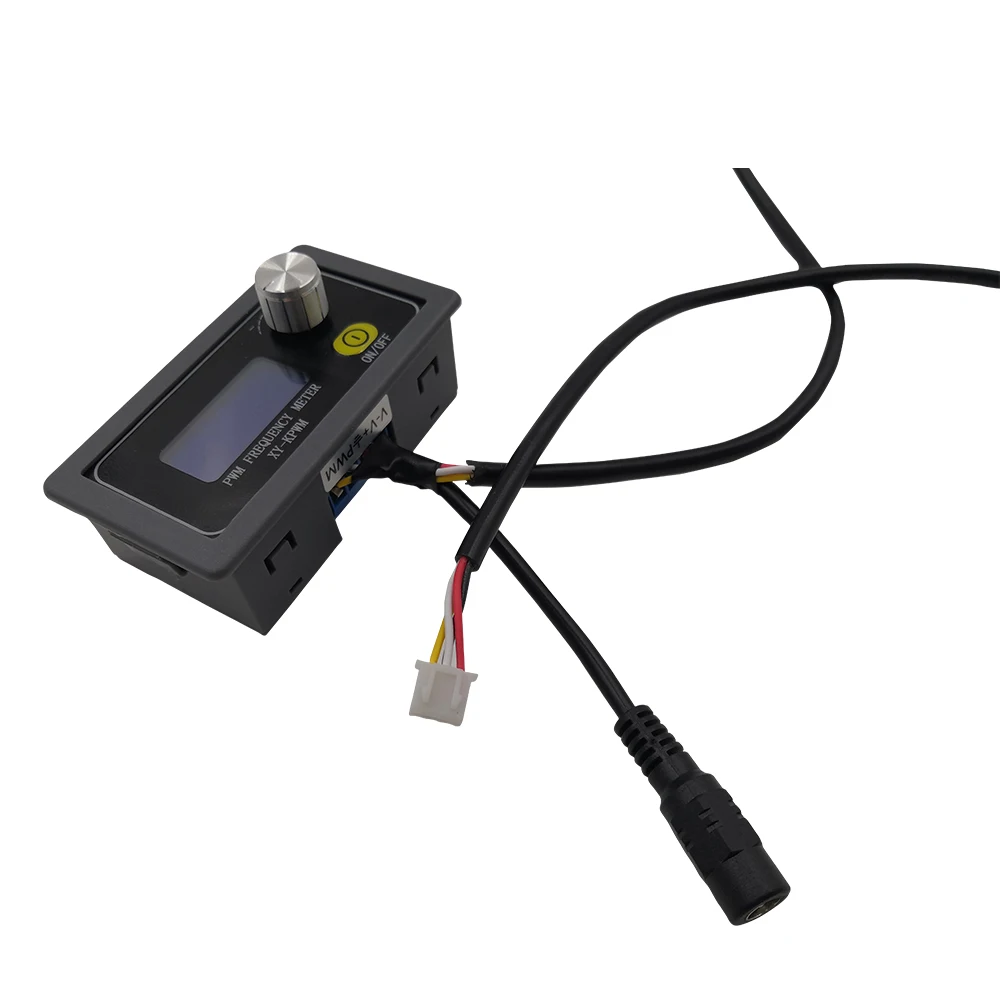

XY-PWM генератор сигналов 1-канальный 1Hz-150 KHz шим частота импульсов рабочий цикл регулируемый модуль ЖК-дисплей Дисплей

Модуль основные характеристики:

1. Двойной режим, рабочий цикл шагового 0.1% в тонком режиме;

2. Жидкокристаллический ЖК-дисплей частота и рабочий цикл, очень четкий, с помощью регулировки потенциометра кода, очень удобно; ШИМ выход можно установить отдельно

Частота и длительным сроком службы

3. С функцией блокировки для предотвращения неправильного использования;

4. Может установить верхние и нижние рамки рабочего цикла; KPWM с переключателем, может включить и выключить PWM выход с помощью одной кнопки;

5. Широкий диапазон частот и высокая точность;

6. С последовательным

Во-первых, описание модуля

PWM выход, вы можете установить частоту и рабочий цикл отдельно;

Обычный режим:

Частотный диапазон 1 Гц ~ 150 кГц рабочий цикл 000 ~ 100%, рабочий цикл шаг 1%

Изысканные режим:

Частотный диапазон 1 Гц ~ 15 кГц рабочий цикл 00,0 ~ 100%, рабочий цикл шаг 0.1%

Частота делится на четыре диапазона и автоматически переключается:

1. XXX (без запятой): минимальная единица составляет 1 Гц, и значение колеблется от 1 Гц до 999 Гц.

2. X. XX (Десятичная точка находится в сотом месте) минимальная единица составляет 0,01 кГц, а диапазон значений-1,00 кГц ~ 9,99 кГц;

3. XX. X (десятичная точка-десять): минимальная единица-0,1 кГц; диапазон значений-10,0 кГц ~ 99,9 кГц

4. X.X.X (Десятичная точка в десяти сотах): минимальная единица 1 кГц; диапазон значений 1 кГц ~ 150 кГц

Е. Г. Частотный дисплей: 100 означает выход ШИМ 100 Гц импульса;

1,01 означает, что ШИМ выдает импульсный сигнал 1,01 K;

54,1 означает, что ШИМ выдает импульсный сигнал 54,1 кГц;

1.2.4 означает, что выход ШИМ-это импульсный сигнал 124 кГц;

Коэффициент пошлины колеблется от 0 до 100%.

Все параметры настройки сохранены после отключения питания.

Во-вторых, настройки параметров

Этот продукт регулирует частоту и коэффициент работы, вращая потенциометр. Он может осуществить быструю регулировку в зависимости от скорости вращения. По умолчанию

Регулировка коэффициента службы, короткое нажатие частоты регулировки, длительное нажатие в течение 2 секунд для блокировки, длительное нажатие в течение 5 секунд для переключения режима (обычный режим/

Тонкий режим), операция проста, параметры автоматически сохранены после.

В-третьих, параметры модуля:

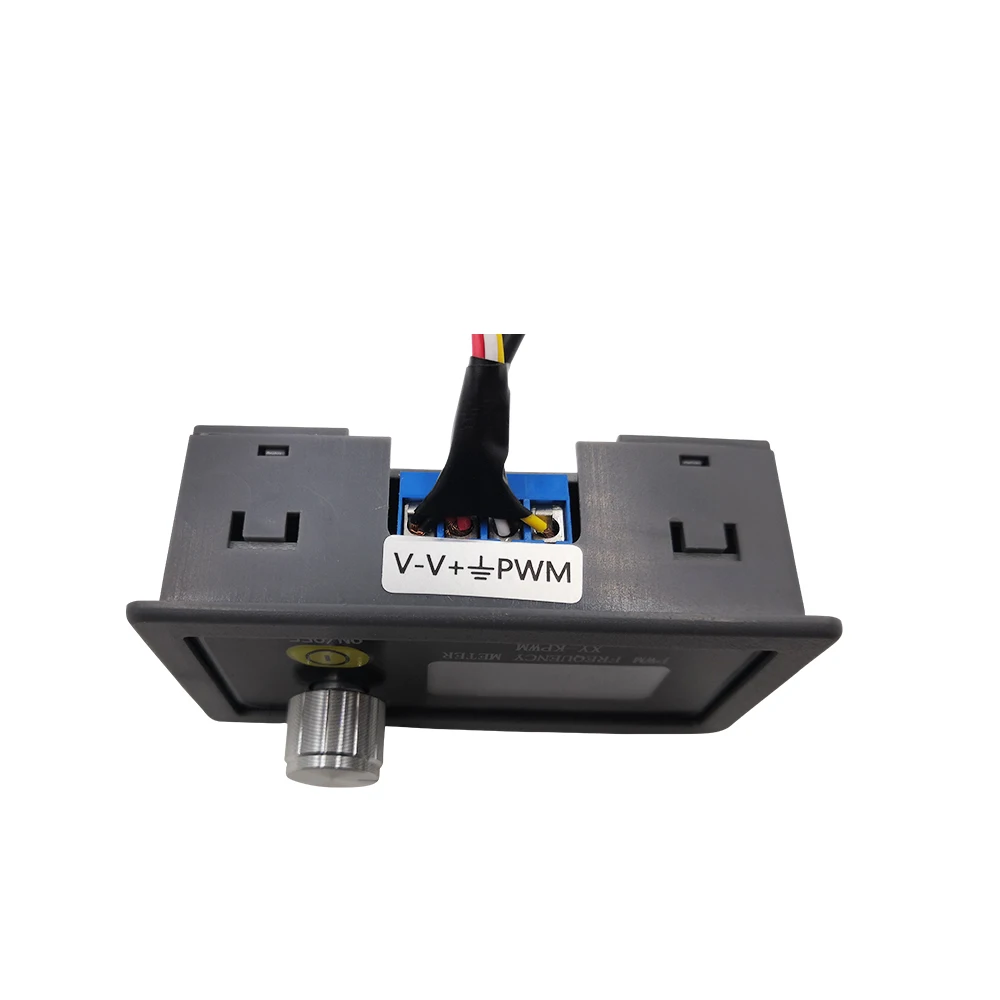

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Частотный диапазон: нормальный режим 1 Гц ~ 150 кГц; тонкий режим 1 Гц ~ 15 кГц;

3. Точность частоты: точность в каждом диапазоне около 2%;

4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды:-20 ~ + 70 °C.

7. Вес: 42 г

В-четвертых, сфера применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для экспериментального развития;

2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя;

3. Генерировать регулируемые импульсы для использования MCU;

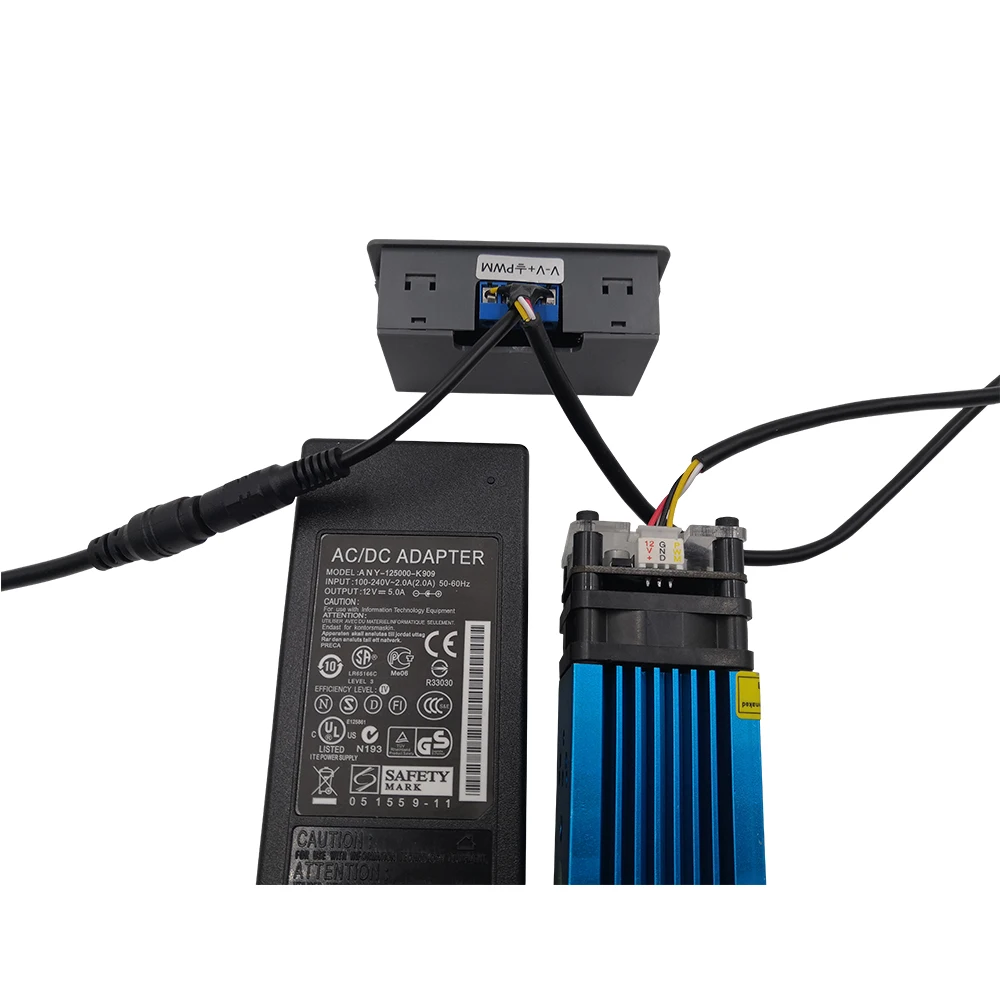

4. Генерировать регулируемые импульсы и управляющие связанные цепи (приложения, такие как регулировка скорости затемнения ШИМ).

Пять, контроль последовательного порта (микроконтроллер ttl уровень связи)

Пять, контроль последовательного порта (микроконтроллер ttl уровень связи)

Стандарт связи: 9600 бит/с

Бит данных: 8

Стоп-бит: 1

Контрольные цифры: нет

Регулятор давления газа: Нет

Установить успех для возврата: вниз;
