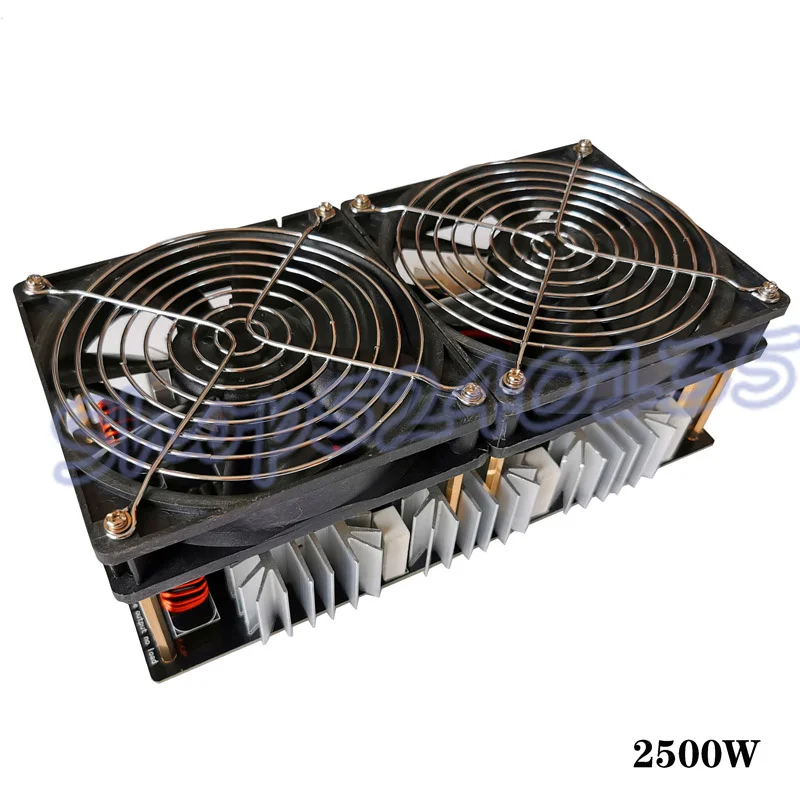

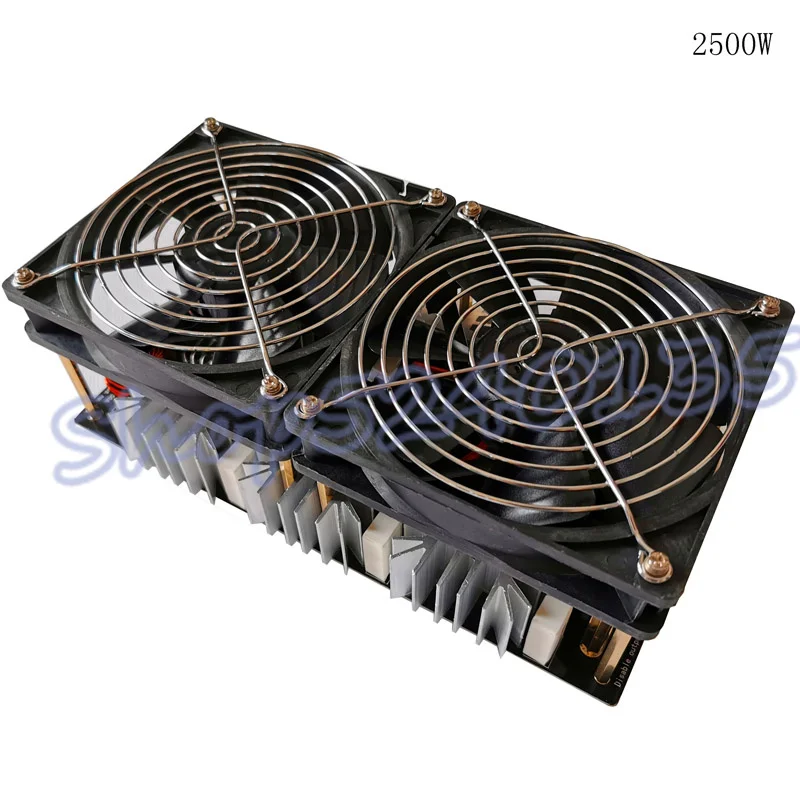

Высокочастотный индукционный нагреватель ZVS 2500 Вт нагревательный аппарат для

Высокочастотный индукционный нагреватель ZVS 2500 Вт нагревательный аппарат для

Характеристика:

Эта индукционная нагревательная схема использует низковольтный источник питания постоянного тока 12-48 В с максимальным током 50 А и максимальной мощностью 2500 Вт. Непрерывная работа в условиях хорошего отвода тепла. Из-за своей умеренной мощности, он используется для DIY игроков для подавления, отжига и другой термической обработки мелких деталей. Его также можно использовать с графитовым тигель для плавки золота, серебра, меди, алюминия и других металлов. Отопление даже и быстро, очень удобно.

Физические и электрические параметры:

1. Размер: 120*240*85 (единица измерения: мм)
2. Рабочее напряжение: 12-50 в
3. Максимальное рабочее напряжение: 48 В
4. Максимальная рабочая мощность: 2500 Вт
5. Максимальный рабочий ток: 50A

Меры предосторожности для использования:

1. Независимо от того, в какой чехол, не допускайте включения питания без нагрузки (без нагрузки относится к выходному порту без какой-либо нагрузки). После включения питания без нагрузки плата будет издавать высокочастотный шум, который приведет к полной повреждению трубки MOS и не подлежит ремонту.
2. Необходимо отметить, что при использовании импульсного источника питания, потому что источник питания высокой мощности обычно имеет функцию медленного запуска, то есть он медленно поднимается в начале выходного напряжения, И если напряжение включено до 11 в до включения индукционной нагревательной цепи, Цепь не будет вибрировать из-за недостаточного напряжения, так что две трубки MOS включены в то же время, чтобы сжечь компоненты. Поэтому необходимо подождать, пока напряжение источника питания не будет стабильным. Индукционная нагревательная цепь, воздушный выключатель может быть соединен между источником питания и основной платой;
3. Эта схема имеет строгие требования к источнику питания. 12 В источник питания должен использовать более 500 Вт источник питания, 24 В больше 1200 Вт, 36 В больше 2000 Вт, И 48 в больше 2600 Вт (рекомендуемое рабочее напряжение 48 В);
4. Независимо от того, какое напряжение используется, если рабочий ток ниже 50А, схема не будет гореть. Таким образом, предохранитель 50A может быть добавлен для защиты цепи во время мощной работы.
5. Это неизбежно, что высокая мощность работы тепла генерируется, поэтому он должен быть охлажден верхней части вентилятора во время работы.
6. Рабочее напряжение не должно быть ниже 12 В.
7. Когда нагревательная машина работает, нагревательная катушка будет генерировать высокое тепло. Рекомендуется использовать водяное охлаждение для охлаждения нагревательной катушки, чтобы избежать повреждения основной платы, вызванного высокой температурой.

Посылка включает в себя:

1 x печатная плата

1 х 48V Медь трубки
