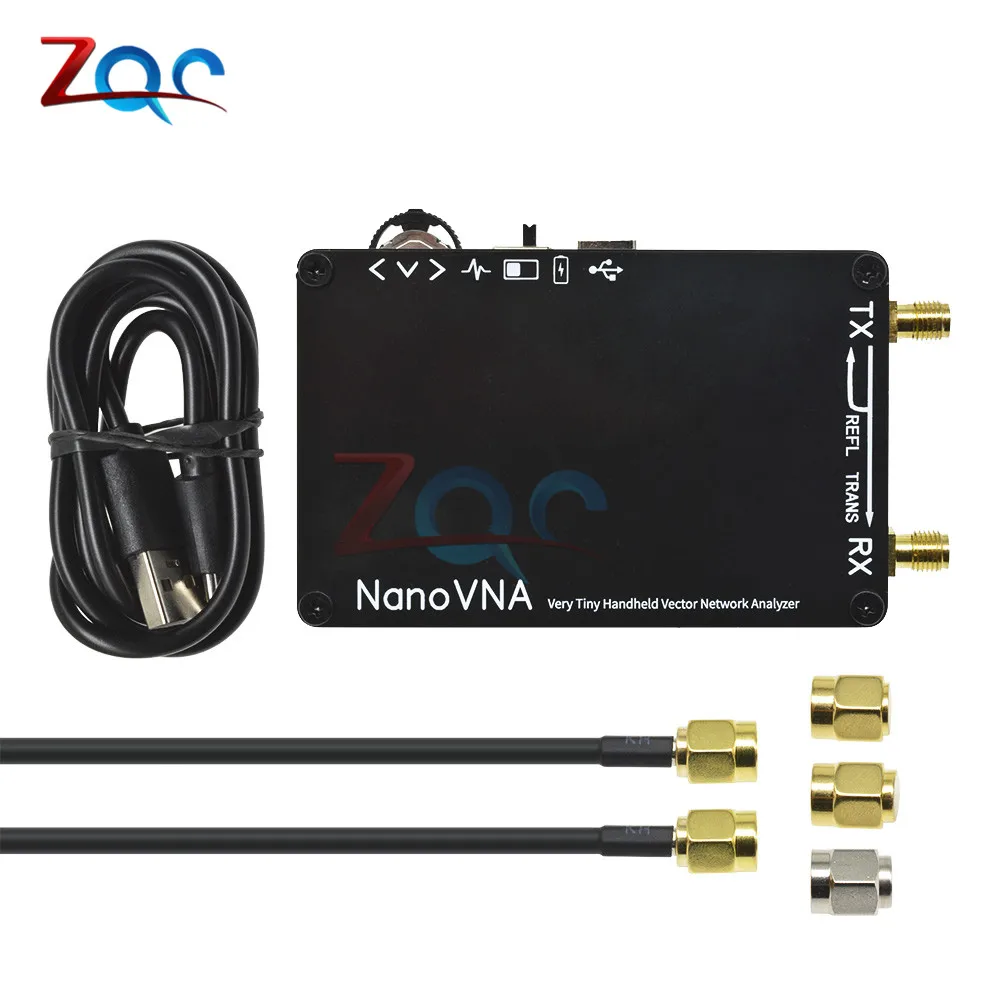

Векторный анализатор сети NanoVNA 50 кГц 300 МГц HF VHF UHF антенны тестовое соотношение

Векторный анализатор сети NanoVNA 50 кГц 300 МГц HF VHF UHF антенны тестовое соотношение

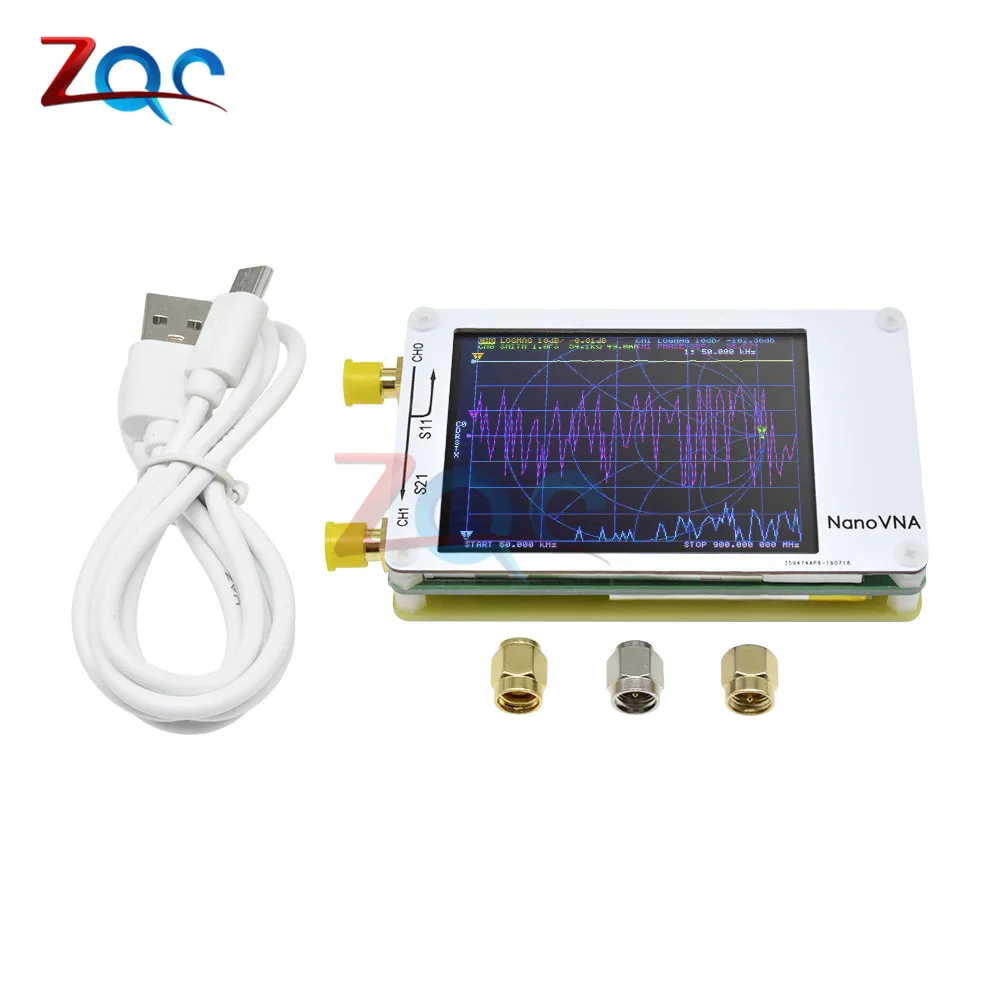

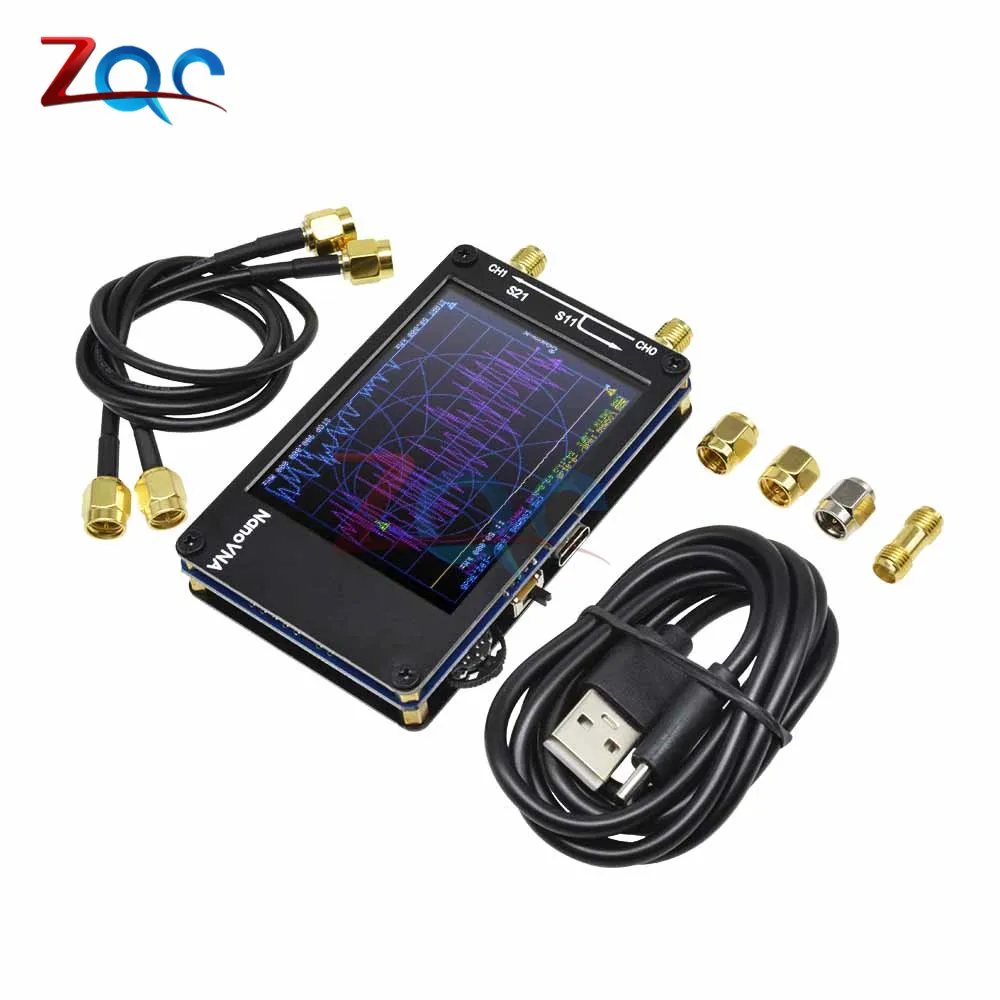

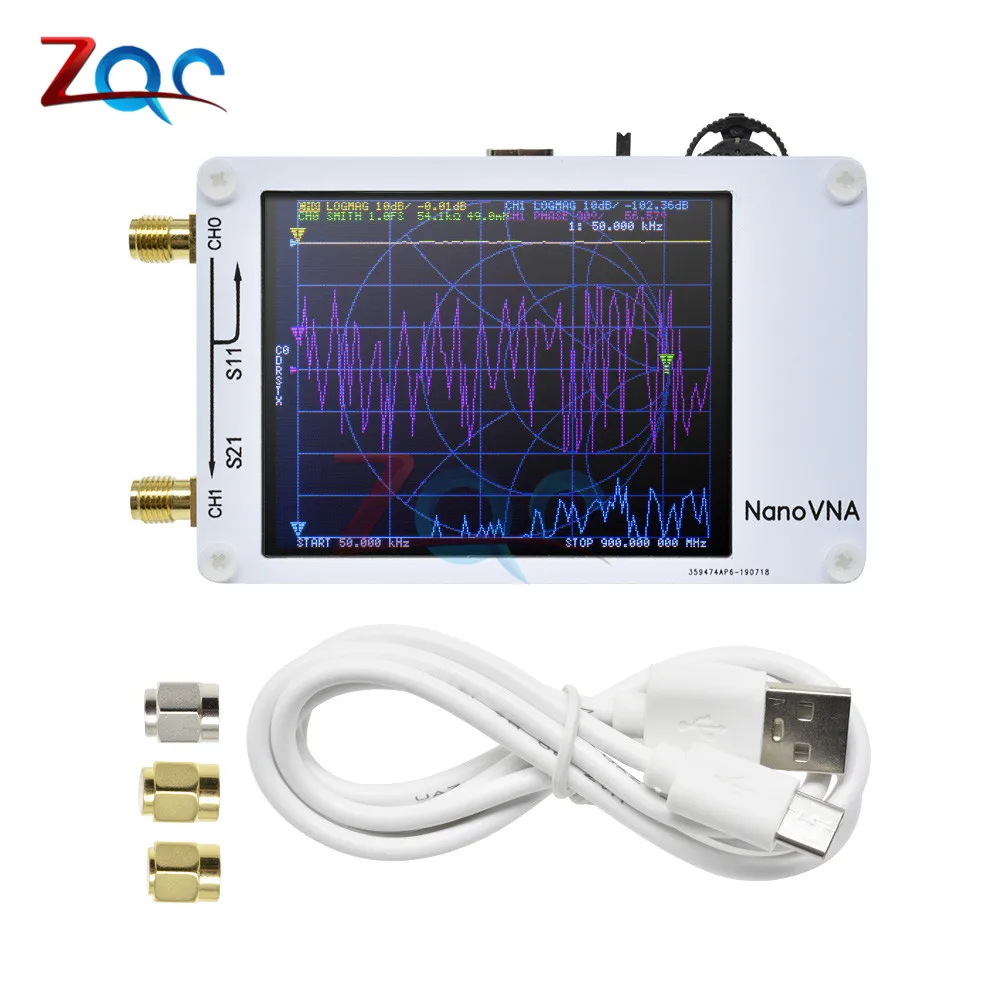

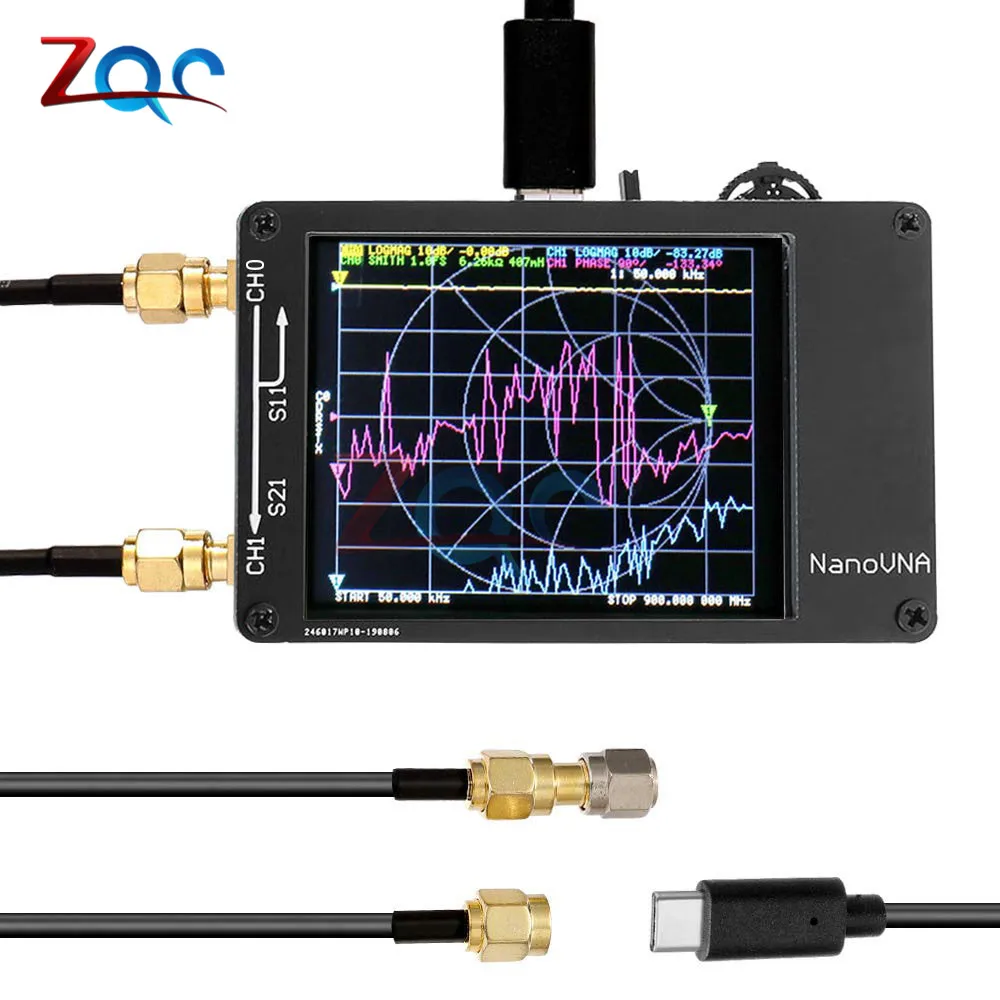

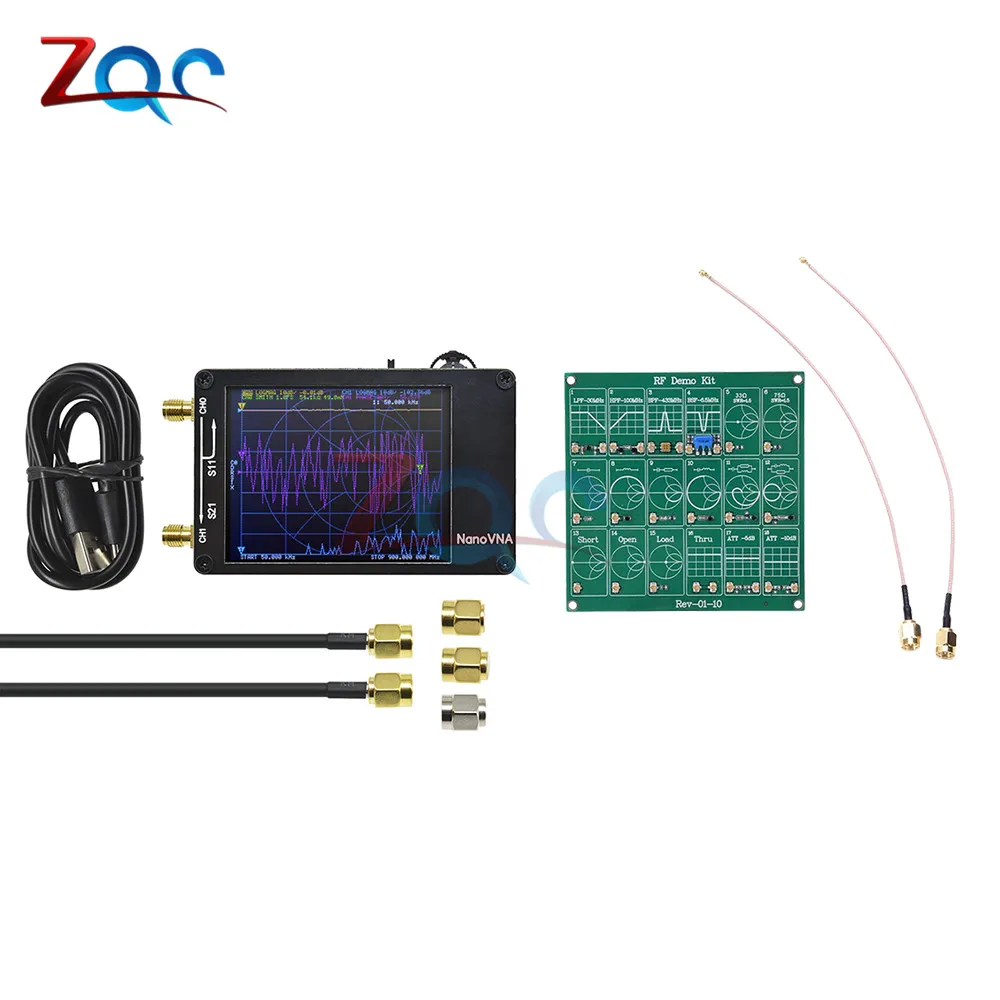

[NanoVNA-H4 анализатор векторной сети]

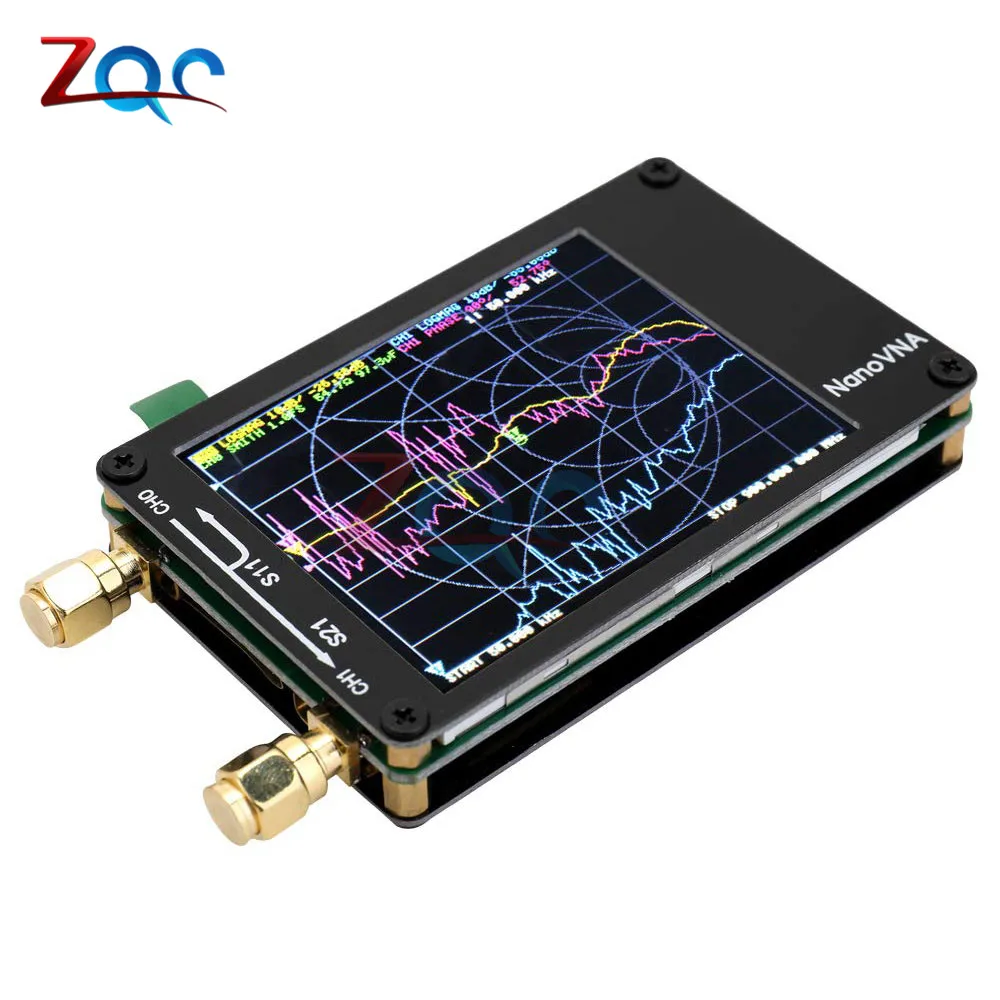

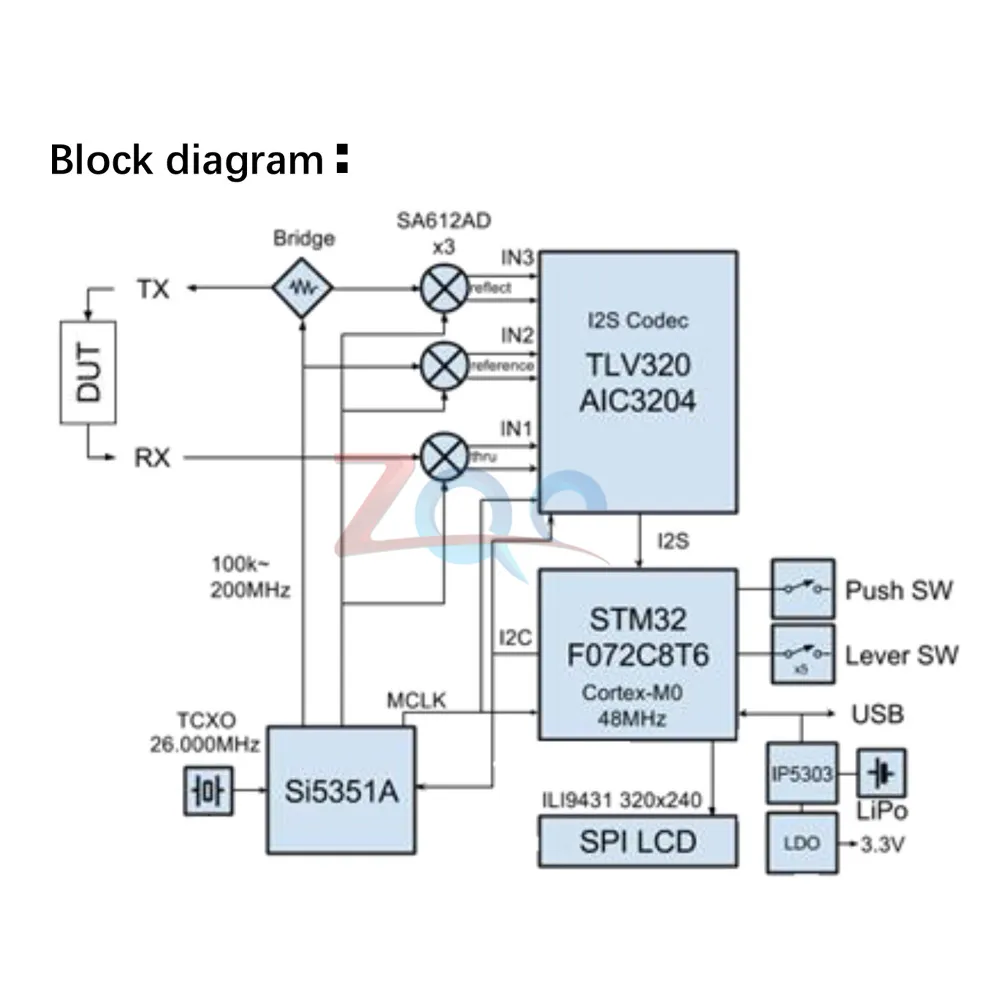

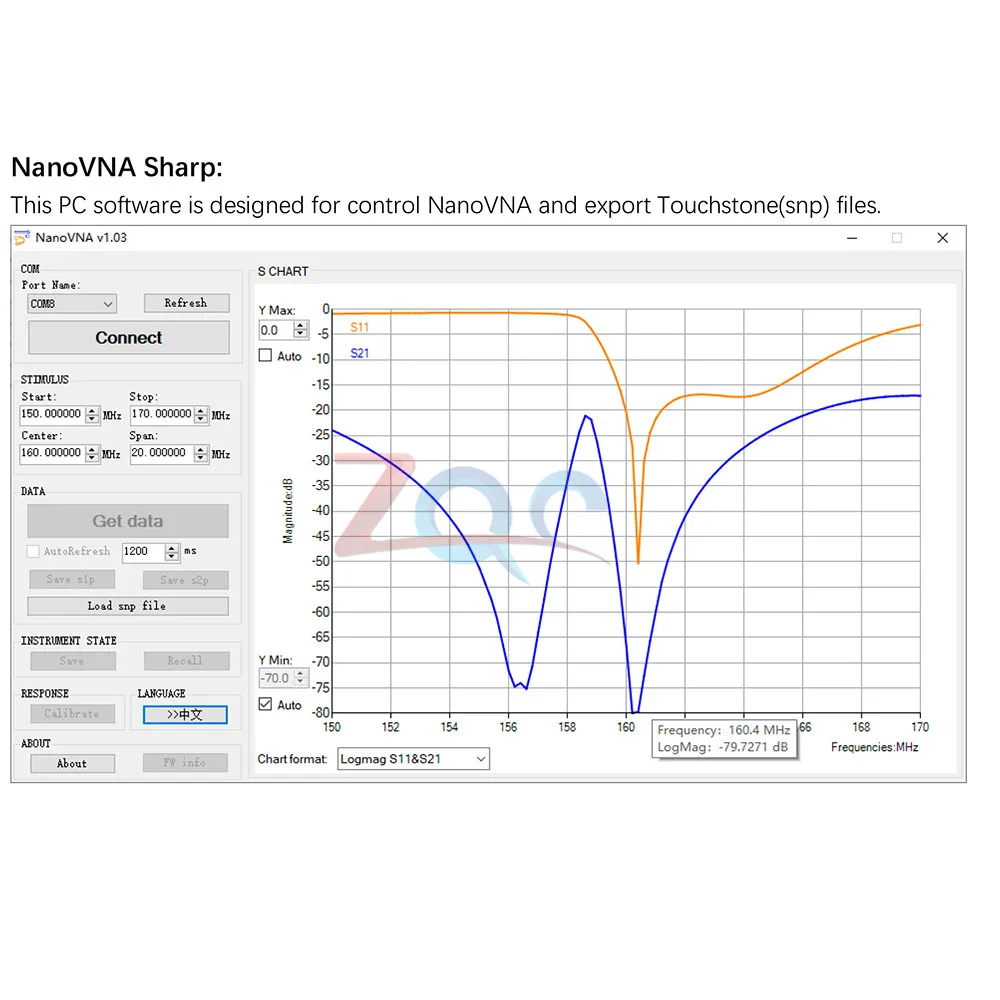

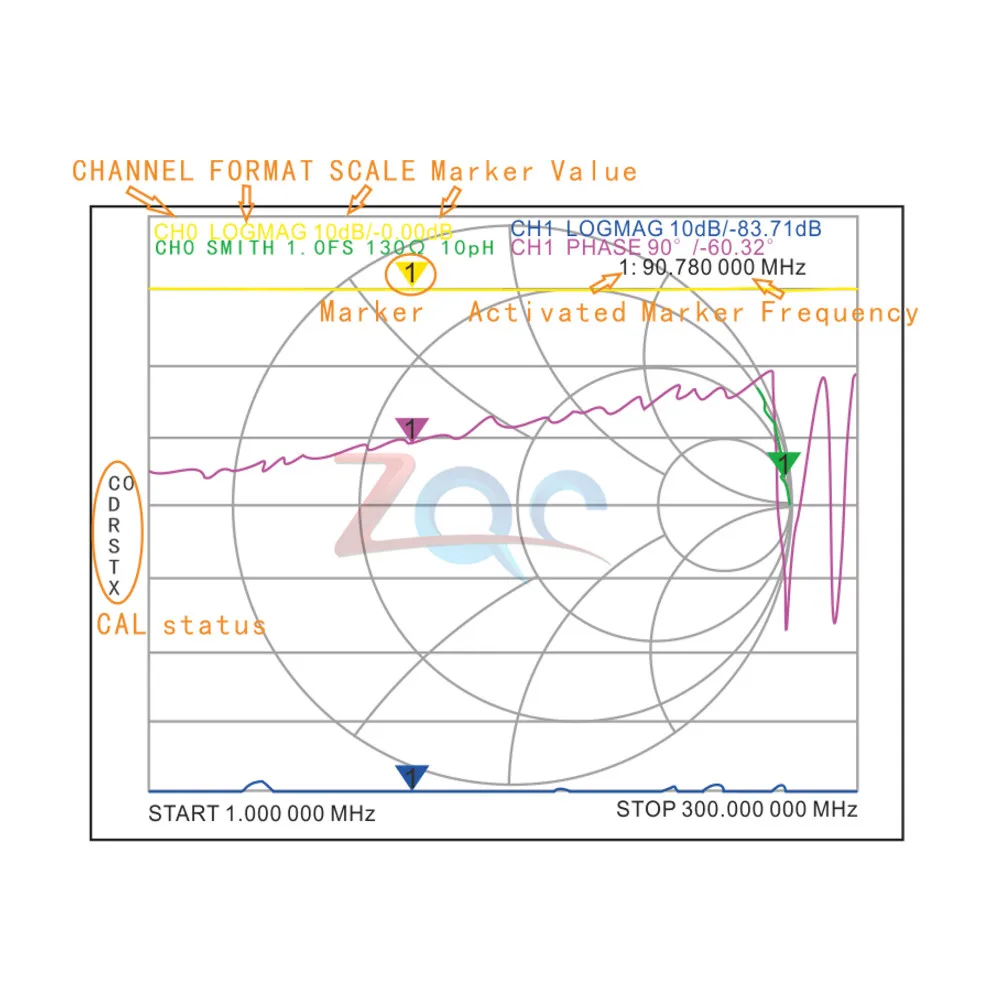

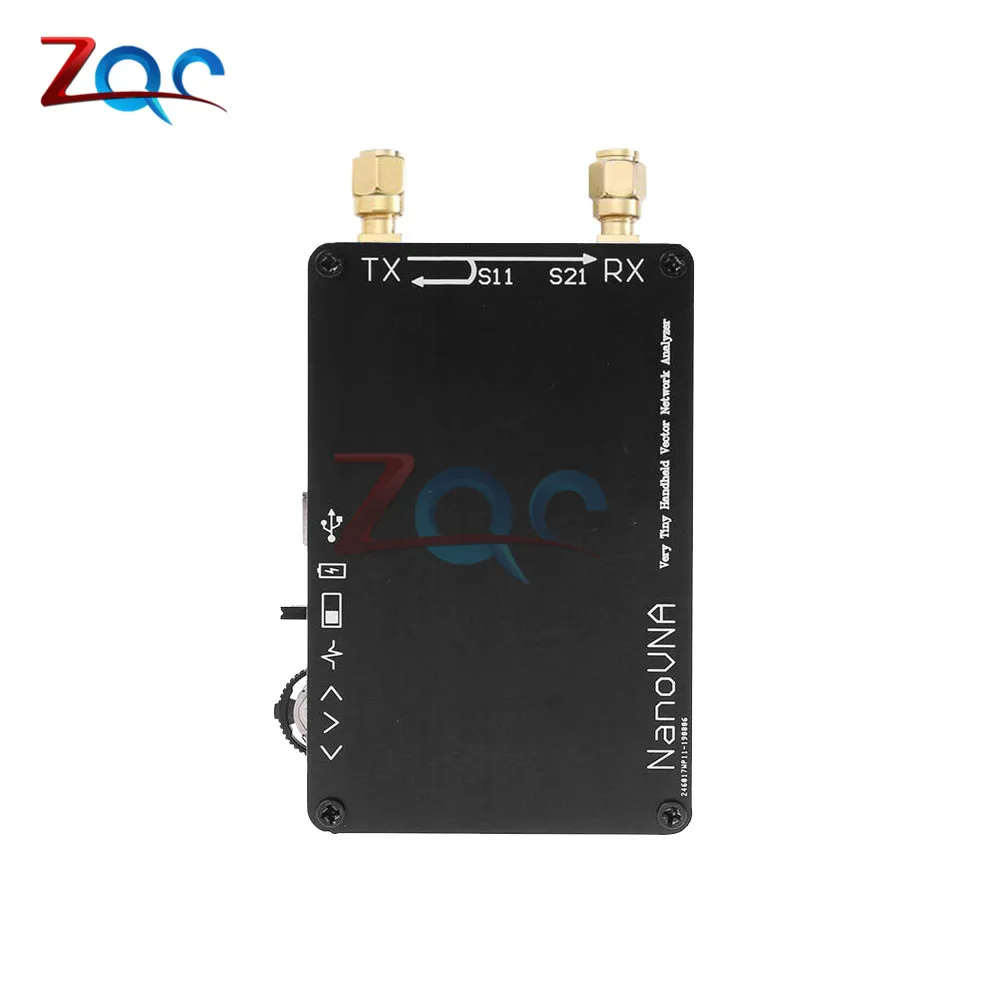

Описание: Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики. Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и 500 мАч батарея, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Спецификация: PCB: 54 мм x 85,5 мм x 11 мм Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку) Выход RF: -13 дБм (максимум-9 дБм) Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку); Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320x240) Интерфейс USB: USB type-C Режим связи: CDC (серийный) Мощность: USB 5 в 120 мА, встроенный аккумулятор 300 мАч или 500 мА · ч, максимальный зарядный ток 0,8а Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерительные параметры S, соотношение стоящей волны напряжения, фаза, задержка, диаграмма Смита... Посылка включает в себя: 1 * NanoVNA (с аккумулятором 500 мАч) 1 * USB Type-C кабель для передачи данных 2*30 мм SMA Штекерный RG174 RF кабель 1 * SMA простой набор калибровки 1 * SMA Гнездовой разъем

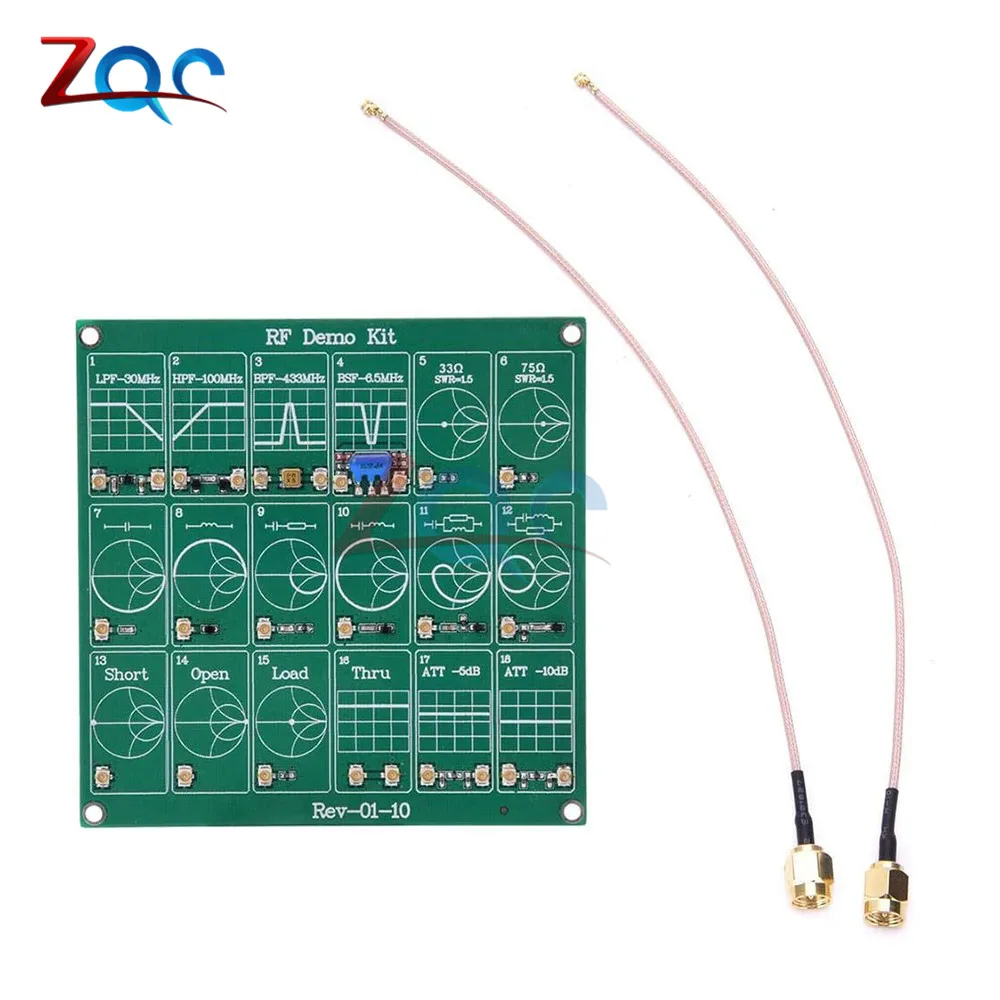

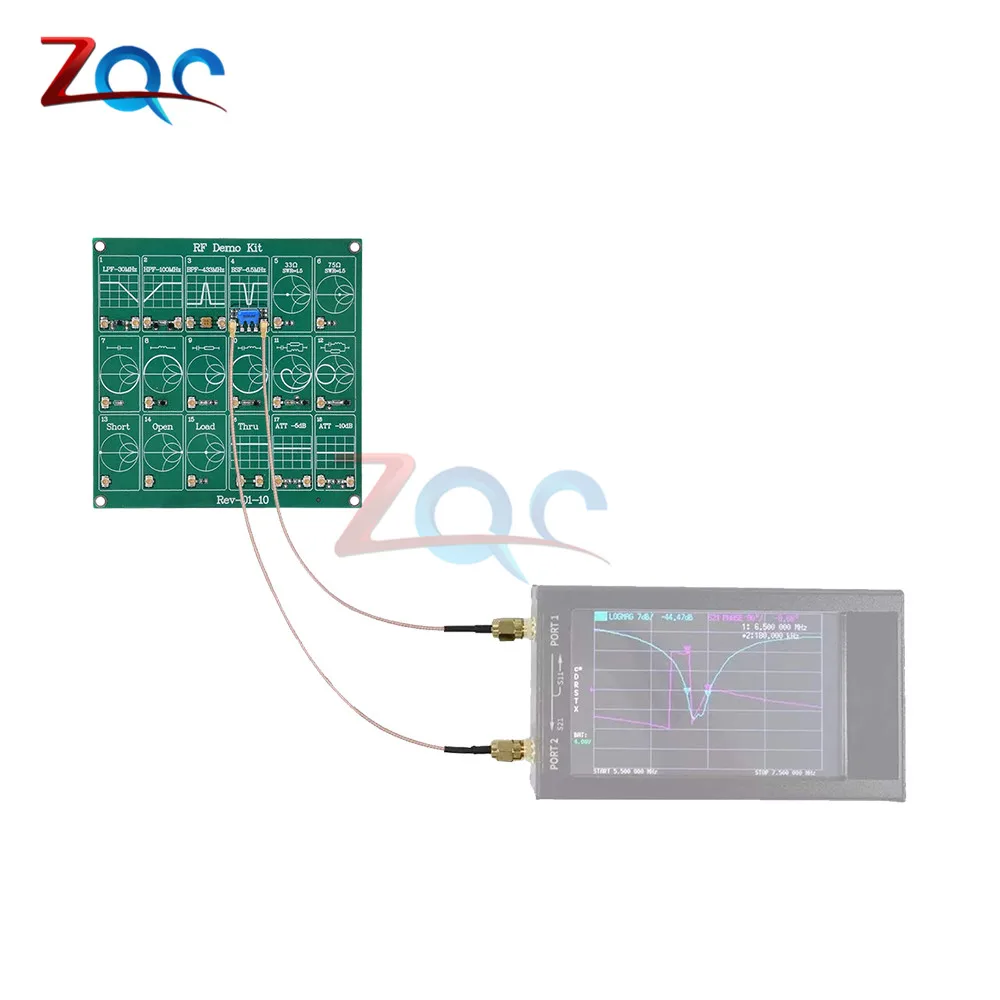

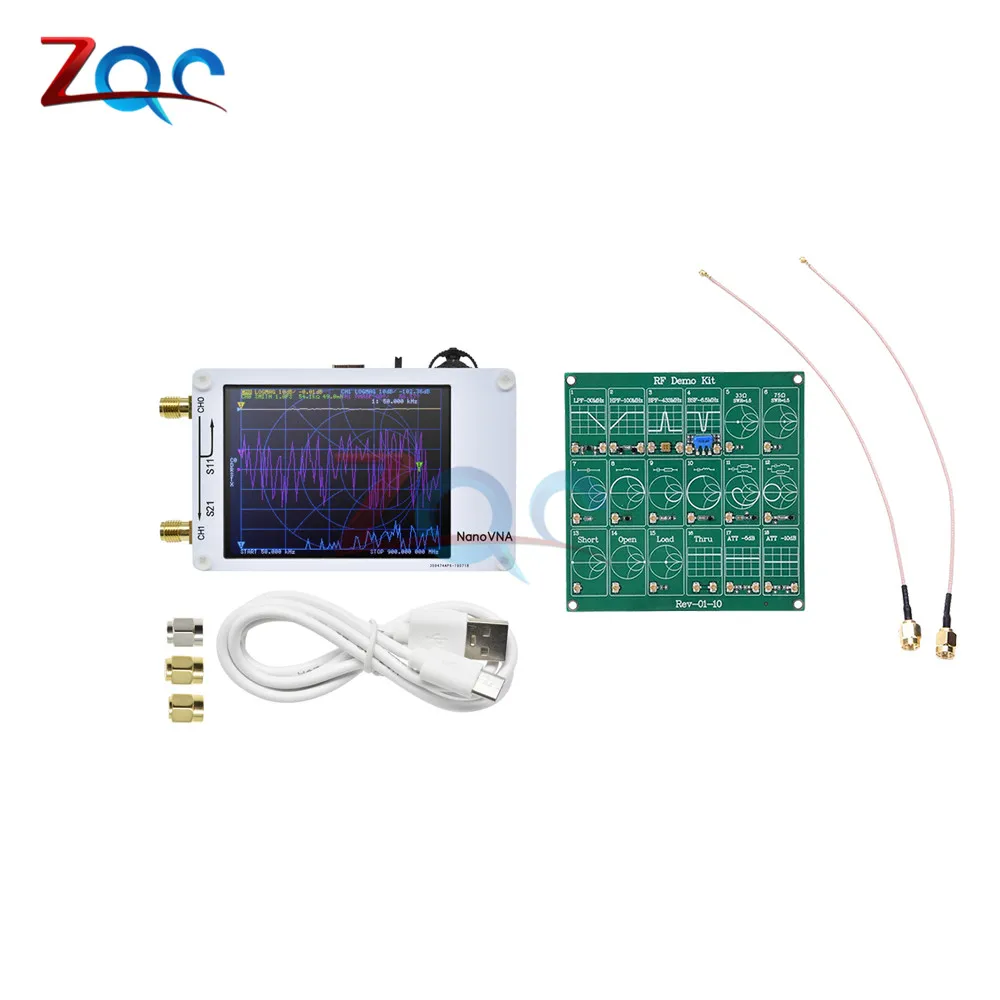

[RF Demo Kit]

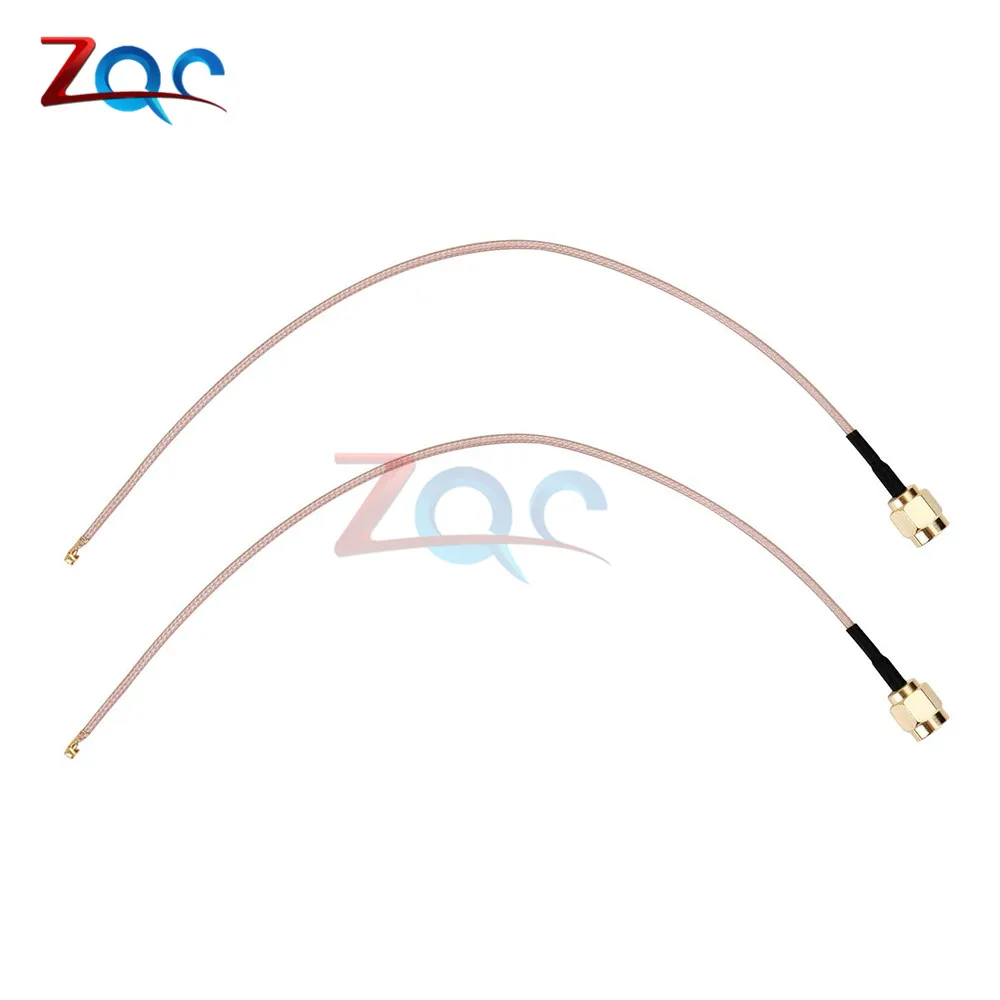

Характеристика: RF Demo Kit VNA RF тестовая доска демонстрационная Калибровочная плата для обучения Векторный анализатор сети, анализатор антенны, калибровка обучения. Плата полностью интегрирована с 18 функциональными модулями. Оснащен 2 шт. патч-корда UFL для удобного использования. Каждый модуль хорошо подобран высокого качества и высокой надежности. Плата маленькая и светильник, подходит для переноски. Спецификация: Материал: PCB Серия RLC и параллельная цепь 1 Серия RLC и параллельная цепь 2 Сопротивление 33 Ом, SWR = 1,5 Сопротивление 75 Ом, SWR = 1,5 BSF керамический зазубренный фильтр, Центральная частота 6,5 МГц BPF керамический фильтр, Центральная частота 10,7 МГц Цепь серии RC Схема серии LC Конденсатор Индуктивность Домашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГц Домашний Высокочастотный фильтр, полоса пропускания 3 дБ 500 МГц Калибровочная схема короткого замыкания Калибровочная схема открытого замыкания Схема калибровки нагрузки 50 Ом Прямоточный 10 дБ схема затухания 3 дБ схема затухания Каждый набор функциональных схем Размер товара: 100*100 мм/3,9 * 3.9in
