Плата промышленного управления PLC простой релейный модуль с задержкой|Реле| |

Плата промышленного управления PLC простой релейный модуль с задержкой|Реле| |

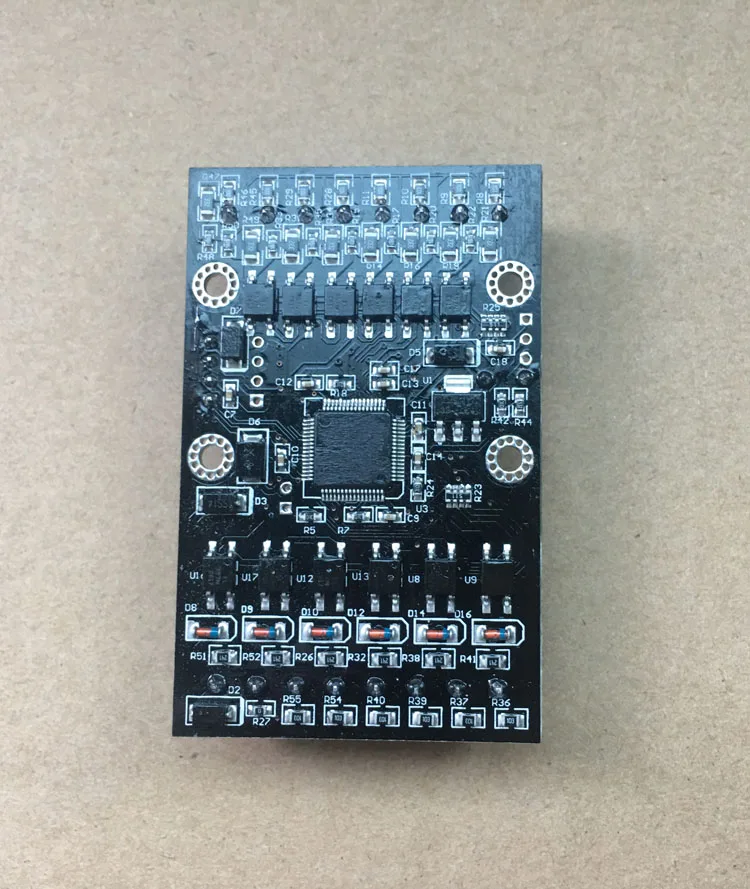

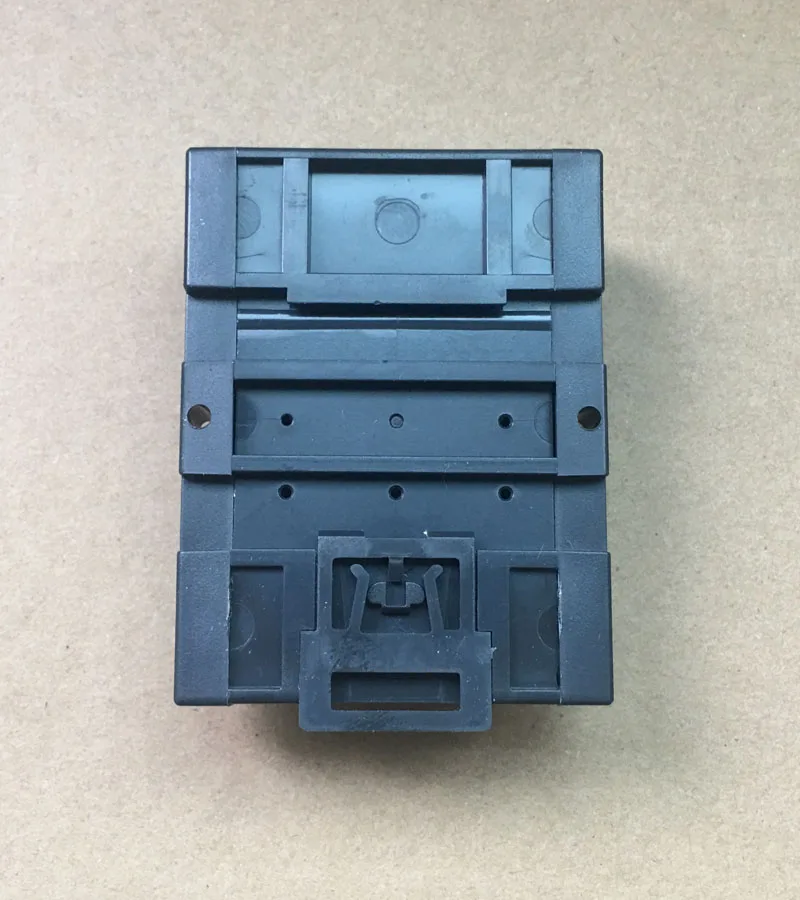

Упаковка 1: FX1N-14MT голая доска Упаковка 2: FX1N-14MT + Корпус Упаковка 3: usb-кабель для программирования TTL 8-точечный вход переменного тока, 6-точечный транзистор открытый коллекционный выход, широкое напряжение питающей сети 10-28VDC Размеры: Длина X Ширина X Высота: 46X73X20 мм. Монтажный размер отверстия: 38*22,5 Подчеркните свой стиль с 4 M3 винты. Эта плата является ПЛК-платой, напрямую используя программное обеспечение GX для программирования, чтобы написать трап-схемы, непосредственно написанные на ПЛК, можно контролировать онлайн, цена даже дешевле, чем одночиповая плата. Преимущества использования ПЛК платы: 1. Легко программировать, клиенты могут научиться программировать в течение одного дня 2. Для многоразового использования 3. Высокая стабильность 4. Легко расширить 1. Комплексная, систематическая обработка от помех, схема электропитания через несколько антипомех, не бойтесь всех видов жестких электромагнитных помех рабочей среды. 2. Используйте мощный 32-разрядный высокоскоростной ARM core CPU; Могут быть запрограммированы с FXGPWIN или GX разработчик Можно загрузить \ Debug \ Monitor (Не требуется преобразование программного обеспечения, тот же метод загрузки, что и обычный PLC) Область применения: он может быть гибко использован в различных промышленных автоматических применениях управления, таких как металлургия, химикат, пластик, текстиль, еда, упаковка, печать, строительные материалы, деревообработка, центральный кондиционер, оборудование для защиты окружающей среды и одно оборудование для контроля процесса. Механические, промышленные сборочные линии, промышленное контрольное оборудование для различных станков. 6. Эта промышленная плата управления может поставлять питание на 10VDC-24VDC, а Тип выбора-FX1N. Вход: X0-X7 в общей сложности 8 точек, выход: Y0-Y5 в общей сложности 6 точек. Максимальная емкость памяти: 8000 шагов (плата была распылена тремя анти-красками, чтобы лучше адаптироваться к сложной среде применения) Модуль Функция: Этот модуль является программируемым управлением, может реализовывать тысячи функций, стабильную и надежную работу, встроенную схему синхронизации часов, эффективно гарантирует работу модуля в течение длительного времени!. Некоторые общие особенности показаны ниже: 1. Включите питание, реле 1 закрыто после N секунд закрытия; Затем реле 2 закрывается через N секунд закрытия. 2. Включите питание, реле 1 выключено после N секунд закрытия; Затем реле 2 выключено через N секунд, а затем циклы. 3. Когда питание включено, реле 1 и 2 не активируются. Когда срабатывает сигнал или кнопка, реле 1 отключается через N секунд; затем реле 2 выключено через N секунды, а затем выключено до следующего триггера, повторяя то же действие. 4. Программируя сигналы 1, 2, любое управление реле 1 и 2 может быть достигнуто. 5. Когда сигнал 1 имеет сигнал, реле 1 закрыто и реле 2 открыто; Когда сигнал 2 имеет сигнал, реле 1 открыто и реле 2 закрыто. 6. Только сигнал датчика NPN может быть подключен, и сигнал датчика может быть запрограммирован для реализации любого управления реле. 7. Когда сигнал 1 имеет триггер, реле управления 1; Когда сигнал 2 имеет триггер, реле управления 2. 8. Включите питание, Управляйте двигателем, чтобы вращать в течение N секунд, затем поверните N секунды и цикл. 9. Когда сигнал 1 имеет сигнал, двигатель Управляется, чтобы вращаться вперед; Когда сигнал 2 имеет сигнал, двигатель Управляется, чтобы повернуть назад. Выше приведены только некоторые примеры. Функции, которые модуль может достичь гораздо больше, чем эти. Проект Производительность Промежуточное реле Общего назначения MO-M383 Отключения электричества M384-M1535 Специального назначения M8000-M8255 Статус Держать в использовании S0--S999 Таймер 100MS T0 ­ T199 (0,1-3276,7 секунды) 10 мс T200-245 (0,01-327,67 секунды) 1 г-жа Накопительного Типа T246-T249 Отключения электричества 100MS Накопительного Типа T250-T255 Отключения электричества Счетчик 16-бит, увеличение C0-C15(0-32767) 16-бит увеличение (отключение питания удержания) C16-C199 Высокоскоростной счетчик (удержание выключения питания) C200-C255 Регистр данных 16-бит Универсальный D0-D127 16-бит отключения питания удержания D128-D5029 16-бит специального назначения (AD) D5030 (диапазон входного напряжения: 0-10 В) 16-бит специального назначения (DA) D5101 (Диапазон выходного напряжения: 0-3,3 В) Входная высокая скорость импульса C 2 3 5, C 2 5 1 функция совместима с FX1N Y0 Y1 может отправлять до 10K импульса, и его функция совместима с FX1N. Выходная точка-это выход открытого коллектора с номинальным током 5А, который может непосредственно управлять клапаном постоянного тока без внешнего реле. Меры предосторожности по использованию: 1. Когда компьютер запрограммирован с GX разработчиком программного обеспечения программирования, он должен быть подключен к порту программирования платы с помощью USB-TTL платы преобразования уровня. 2. Этот ПЛК имеет один аналоговый вход AD, встроенный, соответствующий внутреннему регистратору данных D5030 (не D8030). 3. Этот ПЛК имеет один аналоговый выход DA встроенный, соответствующий внутреннему регистратору данных D5101. 4. Когда ПЛК подключен к сенсорному экрану или тексту, внешний модуль 232-TTL может быть подключен.
