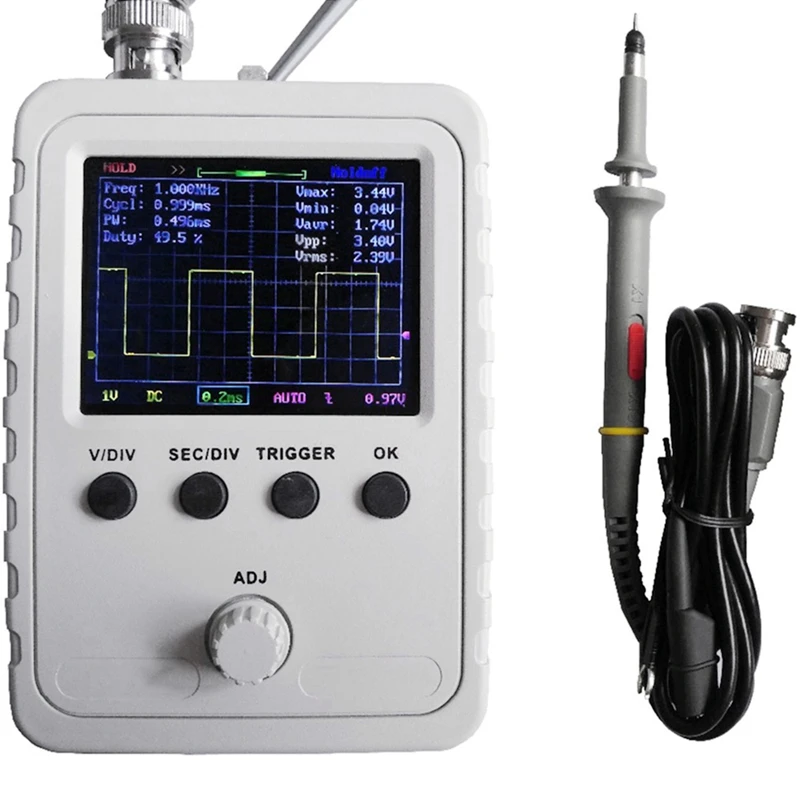

Dso корпус осциллографа (в сборе) с зондом электронный учебный набор

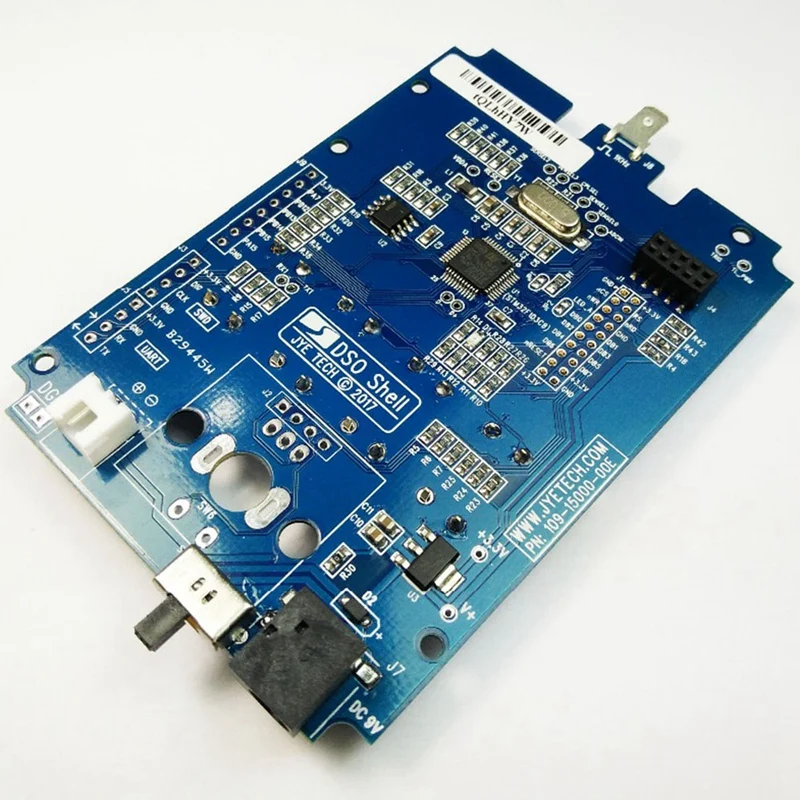

Dso корпус осциллографа (в сборе) с зондом электронный учебный набор Diy Корпус { Размер шрифта: 75%; Цвет: #000; Шрифт-СЕМЬЯ: открытые Sans,Arial,Helvetica,sans-senif,SimSun,""; Высота линии: 1,3; } Дл { Разница: 0px; Ширина: 480px; Поплавок: левый; } Dt { Ширина: 100 пикселей; Высота: 15 пикселей; Поплавок: левый; } ДД { Ширина: 240px; Высота: 15 пикселей; Поплавок: левый; } Dl dt { Разница: 0px; Высота линии: 22px; Цвет: #474747; Размер шрифта: 14px; Шрифт-семейство: tahoma; } # Product-desc { Ширина: 100%; Высота: 209px; } # Описание { Ширина: 100%; Высота: 50%; } # Details { Ширина: 100%; Высота: 50%; } . Ui-box-title { Высота: 30 пикселей; Размер шрифта: 15px; Шрифт-семейство: tahoma; Шрифт-Вес: жирный; Цвет фона: # ddd; Текст-якорь: наследование; Подкладка-верх: 8 пикселей; Разница: 0px; } . Корпус пользовательского интерфейса { Разница: 0px; } # Tbspecification { Граница-Справа: 1px сплошной черный; Край-низ: 1px Однотонный черный; } # Tbspecials tr { Высота: 30 пикселей; } # Tbspecials td { Ширина: 100 пикселей; Бордюр слева: 1px Однотонный черный; Бордюр: 1px Однотонный черный; } 1.DSO Shell имеет похожую ленту DSO138, но содержит значительные улучшения в конструкции, механике и эксплуатации. Дисплей и MCU теперь установлены на той же плате (материнская плата), чтобы избежать использования межбортовых пин-заголовков. Отзывы от DSO138 usres показали, что пайка на штыревых головках часто является проблемной для многих начинающих. Аналоговый канал помещается на отдельную плату, которая содержит большинство пользовательских деталей для установки. Это обеспечивает лучшее разделение между аналоговыми и цифровыми схемами.
2. Корпус DSO поставляется с полным корпусом. Передняя панель и верхние/нижние кронштейны гибки для легкой модификации пользователя.
3. Был добавлен роторный кодировщик. Это делает настройку параметров намного быстрее и проще.
4. Чувствительность корпуса DSO была расширена в обоих направлениях и выше и шире, чем DSO138. Он достигает 5 мВ/див --- 20 В/див, в то время как DSO138 составляет всего 10 мВ/див --- 5 В/див.
Цвет: цвет изображения
Материал: пластик
Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0 - 200 кГц
Чувствительность: 5мв/див-20В/Див
Ошибка чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk

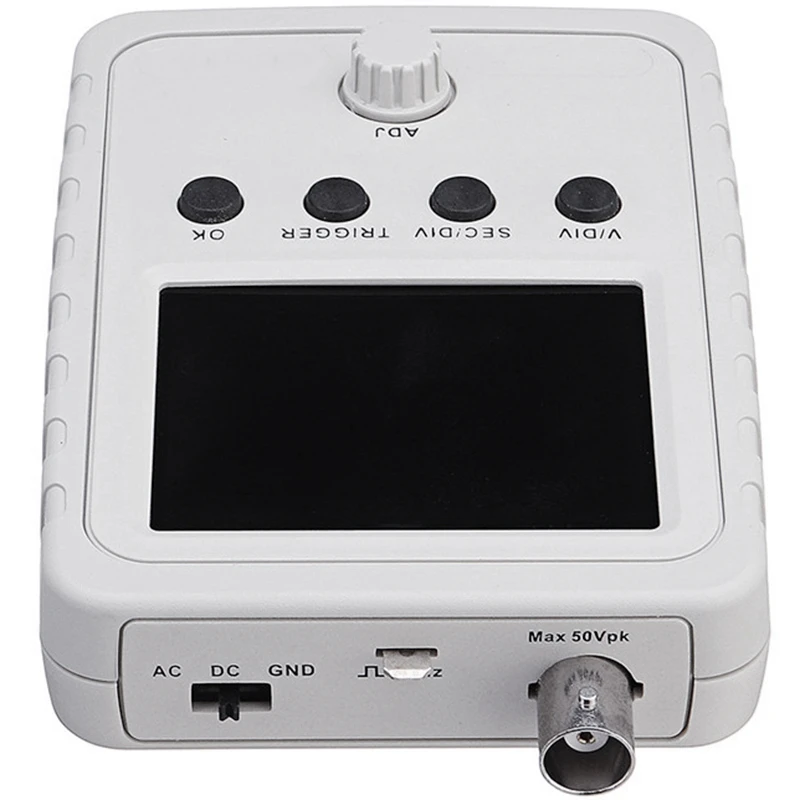

Муфта: DC, AC, GND
Горизонтальный
Максимальная частота дискретизации в реальном времени: 1Msps
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 фиксированного размера буфера
Дисплей
2,4-дюймовый цветной TFT LCD с разрешением 320x240
Источник питания
9 В постоянного тока (8 - 10 В приемлемо)
Ток подачи: 120 мА @ 9 В
Физический
Размер: 115 мм X 75 мм X 22 мм
Вес: 100 г (не включая кабели и источник питания)
Посылка

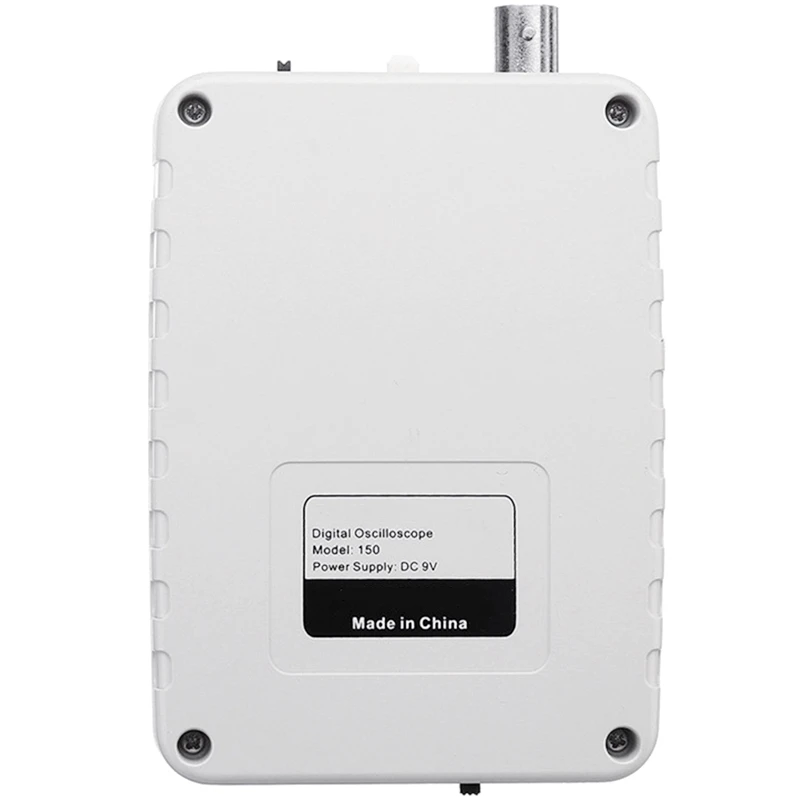

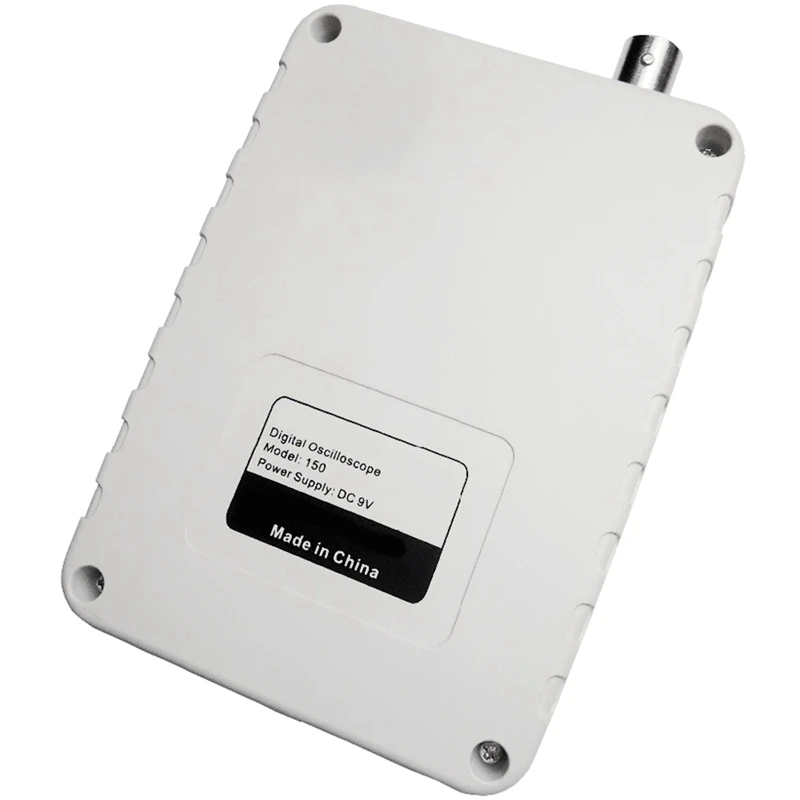

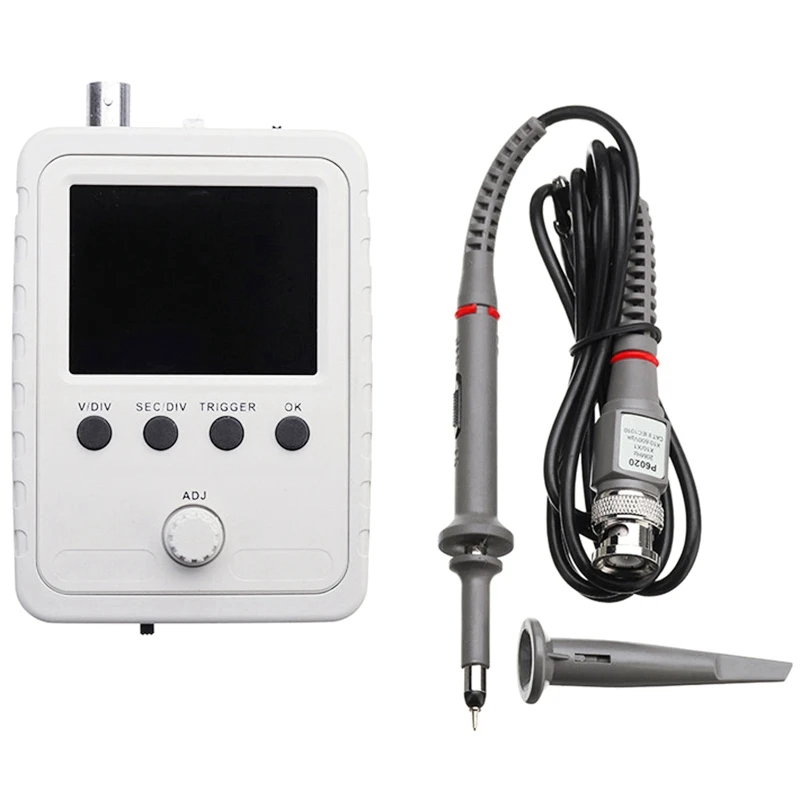

1 * корпус DSO осциллограф

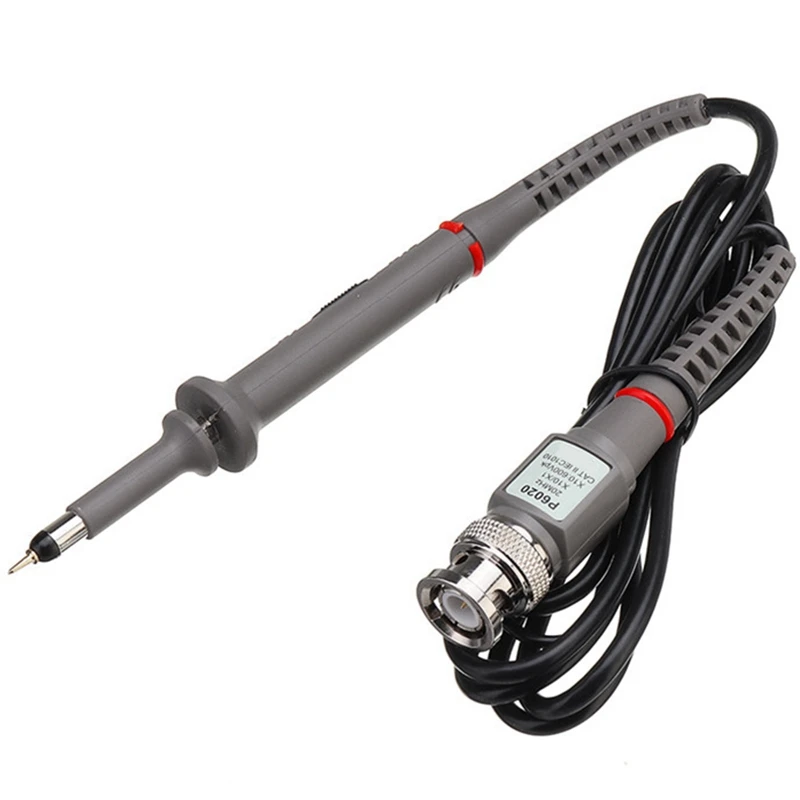

1 * стандартный зонд BNC
1 * Руководство пользователя (на английском языке)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
