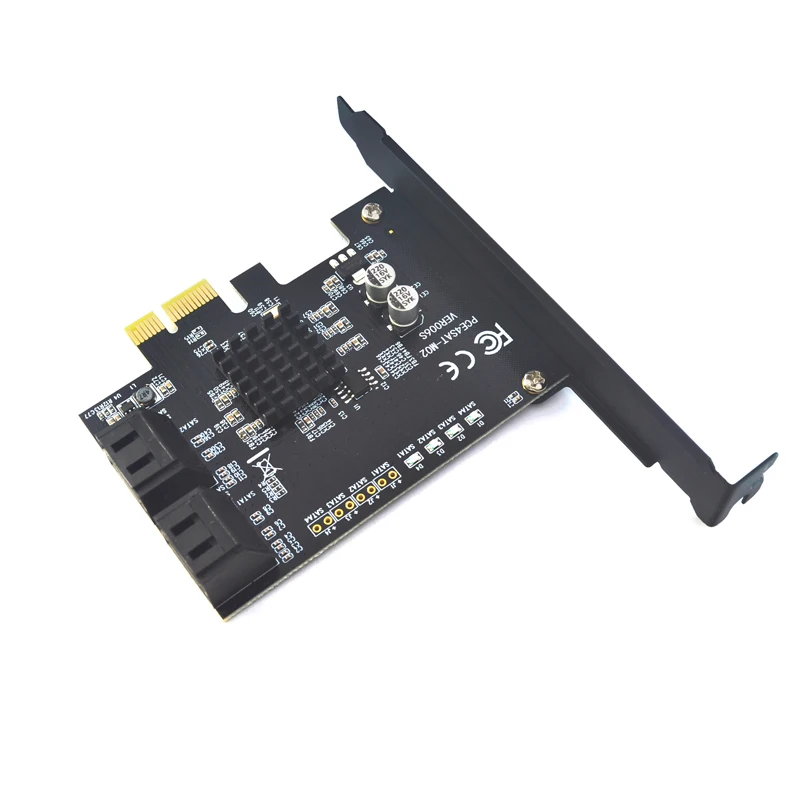

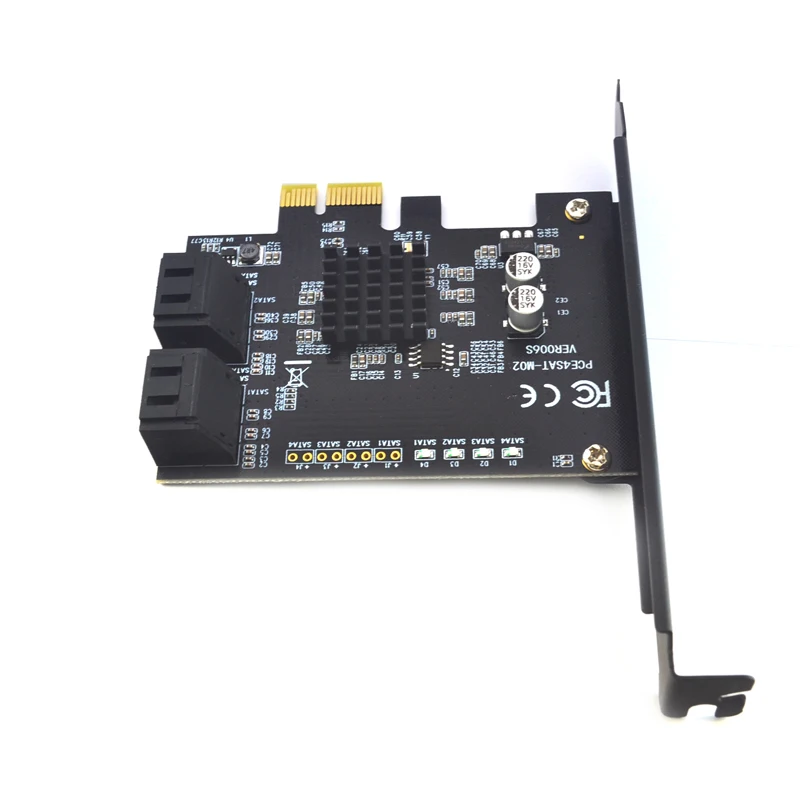

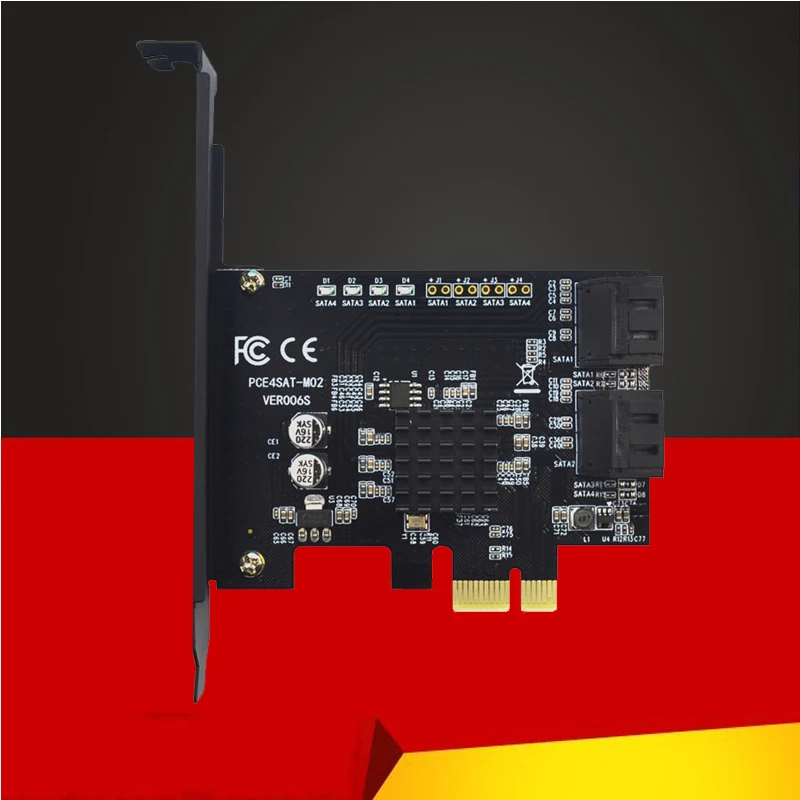

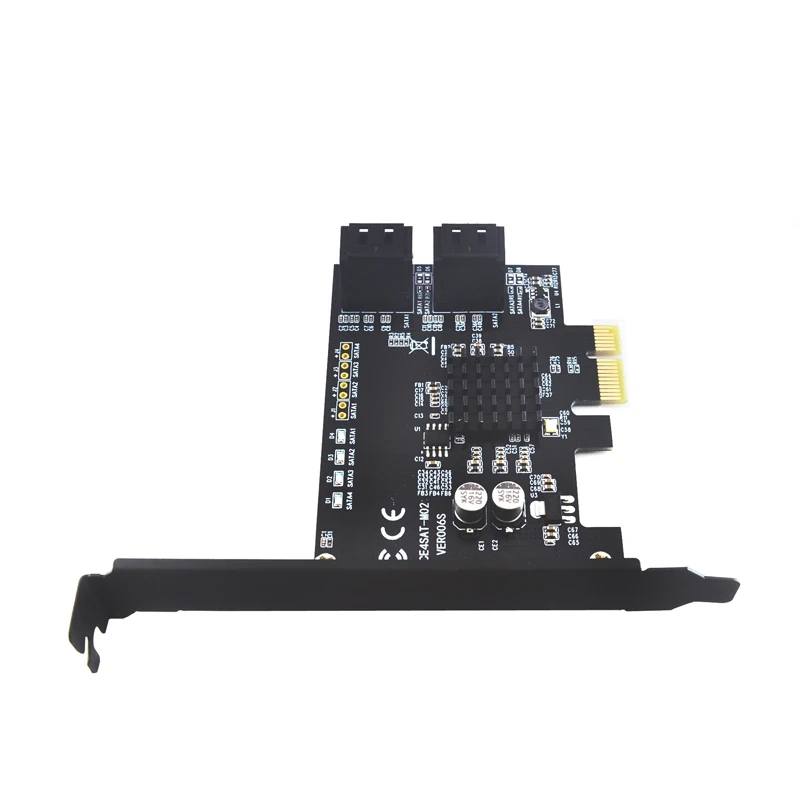

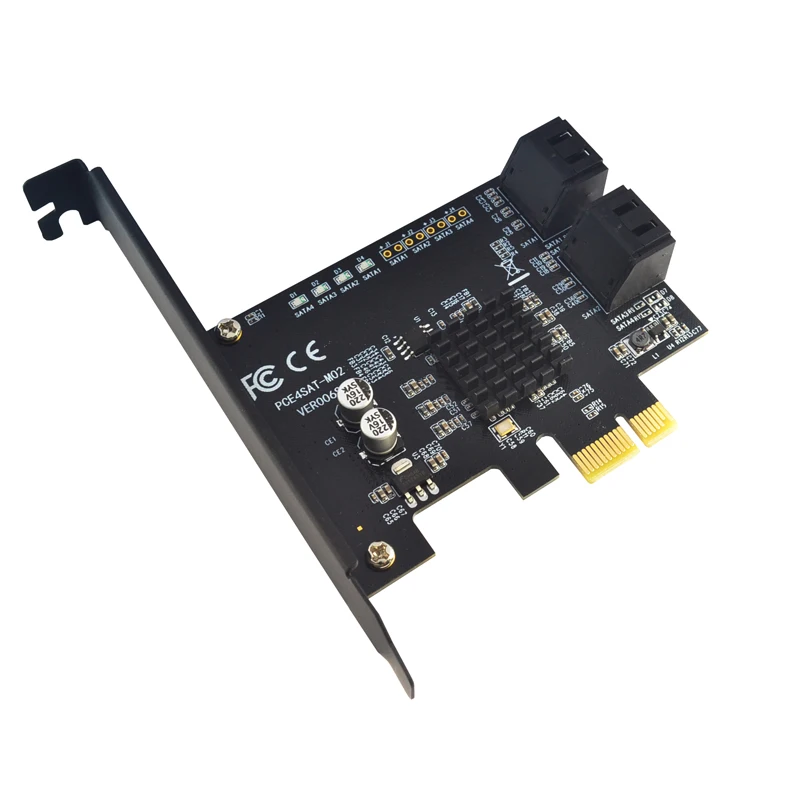

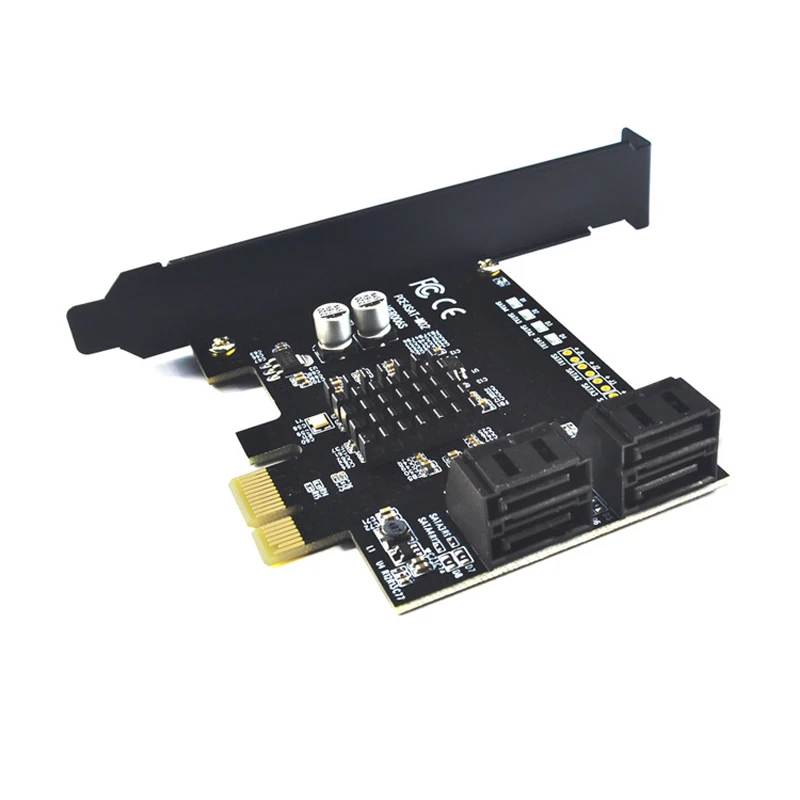

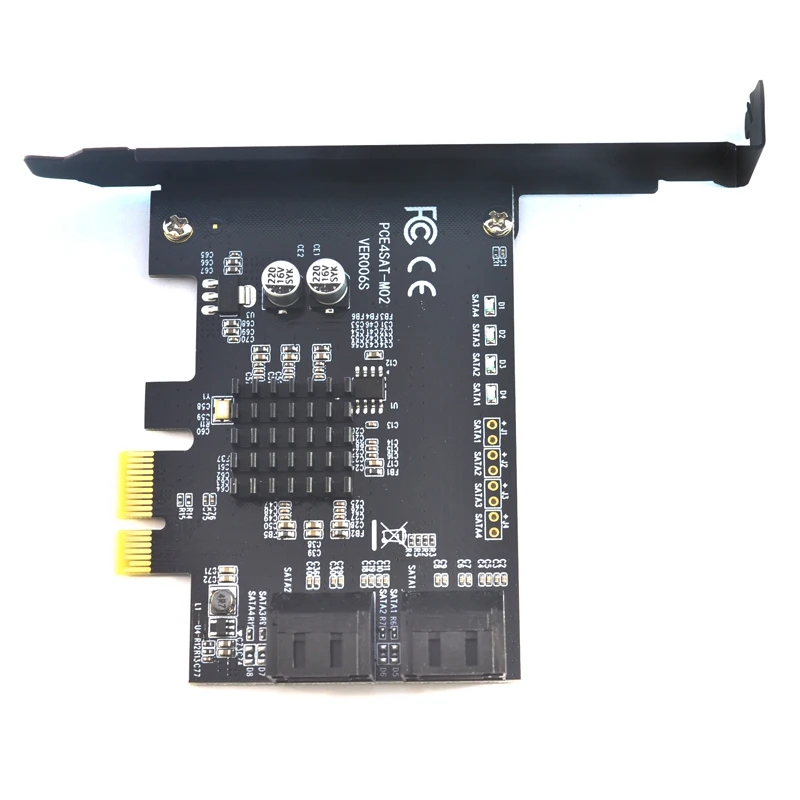

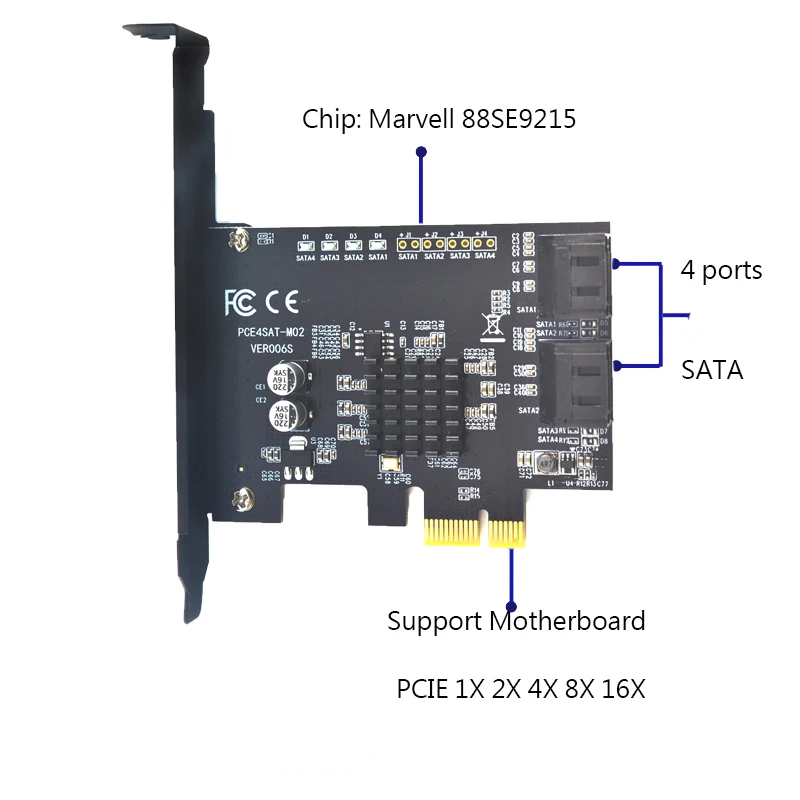

Marvell 88SE9215 чип SATA III 4 порта контроллер PCI-Express карты поддерживающая PCI Express x1 x2 x4 x8 x16 материнская плата для HDD SSD.

Marvell 88SE9215 чип SATA III 4 порта контроллер PCI-Express карты поддерживающая PCI Express x1 x2 x4 x8 x16 материнская плата для HDD SSD.

Описание:

Особенности:
1. Соответствует спецификации Serial ATA 3,0, обратно совместим с SATA2.0 SATA1.0
2. Соответствует спецификации PCI-Express v2.0, обратно совместим с PCI-Express v1.0.
3. Поддерживает скорость связи 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с.
4. Поддержка Gen 1i, Gen 1x, Gen 2i, Gen 2m, Gen 2x и Gen 3i.
5. Поддержка 4 SATA
6. Поддержка режима AHCI1.0 и режима IDE
7. Поддержка собственной командной очереди (NCQ)
8. Поддержка FIS на основе переключателя мультипликатора порта или переключения команд.
Поддержка горячей и горячей замены.
9. Совместимость с жесткими дисками SATA6G, 3G и 1,5G
10. Интерфейс шины: слот PCI-Express x1
11. Интерфейс расширения: 4 интерфейса SATA3.0
12. Системные требования: Доступен один слот PCI Express X1 с поддержкой PCI-E X2 X4 X8 X16
13. Операционная система: Windows10/8/7 (32/64 бит) / Vista (32/64 бит) / XP/2003/2008/linux)

Файл драйвера продукта:

1. CD: . .. Драйвер \ карта SATA \ Marvell \ 91XX_92XX Setup, затем выберите соответствующую папку в соответствии с системой.

Переходная карта PCIE-SATA3.0 используется следующим образом:

Во-первых, условия и решения для подключения системного диска и PCIE к SATA3.0 riser card:

1. Режим интерфейса SATA PCIE to SATA3.0-это Режим AHCI. Если вы хотите подключить системный диск к нашей карте, то при установке системы на материнскую плату системный диск должен быть установлен в режиме AHCI. В противном случае не пройдет. Наша карта riser запускает систему.
2. Если установлено, что система установки интерфейса SATA системного диска, вставленного в материнскую плату, имеет режим AHCI, вы можете напрямую вставить жесткий диск в нашу карту, затем войдите в BIOS материнской платы, чтобы установить системный диск в качестве первой загрузки.
3. Доступны два вышеуказанных условия, если он все еще не может запуститься или повторно загружаться, тогда интерфейс жесткого диска материнской платы и наша карта адаптера конфликтуют, решение состоит в том, чтобы войти в BIOS материнской платы, установите настройки интерфейса жесткого диска материнской платы для отключения, сохраните и перезапустите, чтобы запустить систему

Во-вторых, общий диск и условия подключения PCIE к SATA3.0 и решения:

1. Когда системный диск подключен к материнской плате, Обычный диск вставляется в карту PCIE to SATA3.0, тогда при запуске необходимо определить только информацию о карте адаптера и обычную модель диска.

2. Если условие установлено или не удается запустить систему, необходимо войти в BIOS материнской платы, установить системный диск для первой загрузки.

В-третьих, системный диск, Обычный диск и PCIE к SATA3.0 подключение и решение:

1. Предварительные условия, если системный диск с оригинальной установленной системой материнской платы прошел тест в режиме AHCI, можно использовать следующие методы для достижения, если на нем установлена система режима IDE, тогда вы можете переустановить систему только через PCIE на SATA3.0.

2. 1 Условие установлено, вы не можете начать войти в BIOS материнской платы, установить системный диск для первой загрузки.

3. Выполнены 1,2 условий или не удается запустить, тогда может возникнуть конфликт интегрированного интерфейса SATA. Войдите в BIOS материнской платы, чтобы установить SATA для отключения.

Вы получите:

1 x SATA III (6 Гбит/с) 4-портовый PCI-Express контроллер карты
1 CD-драйвер
