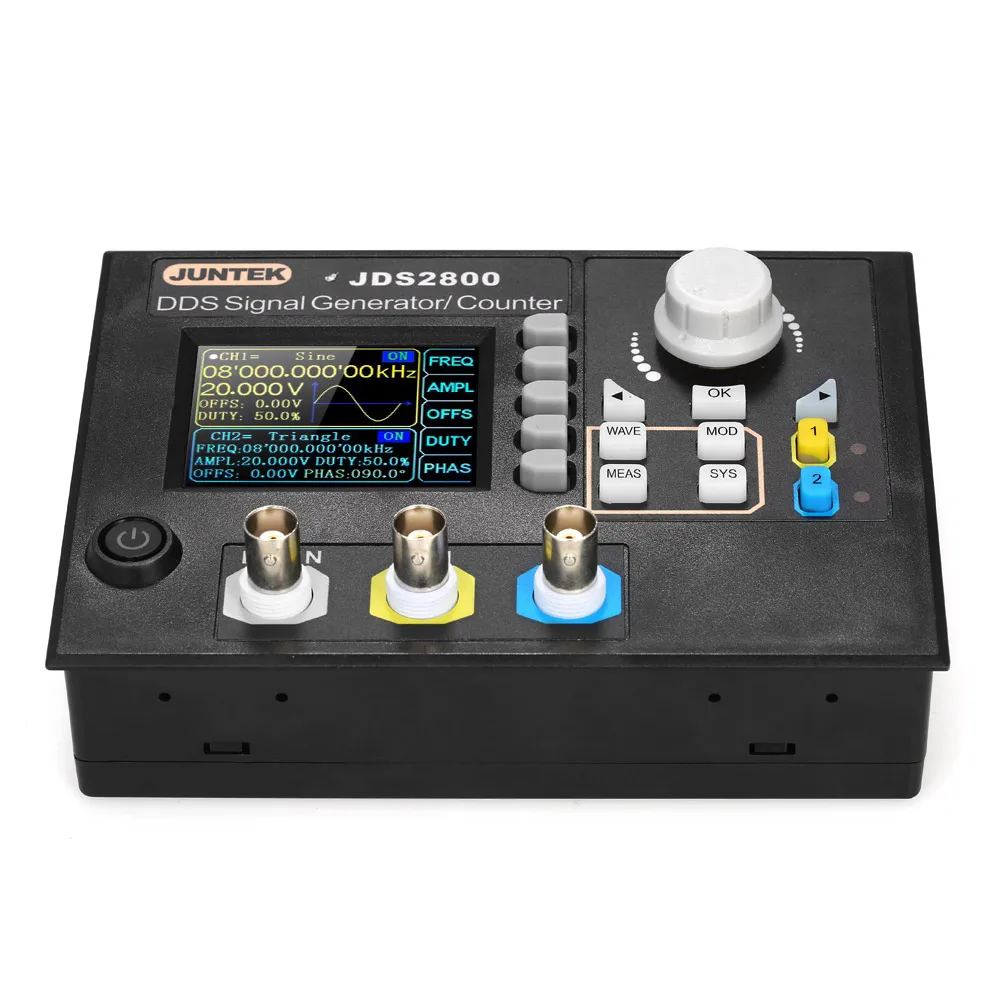

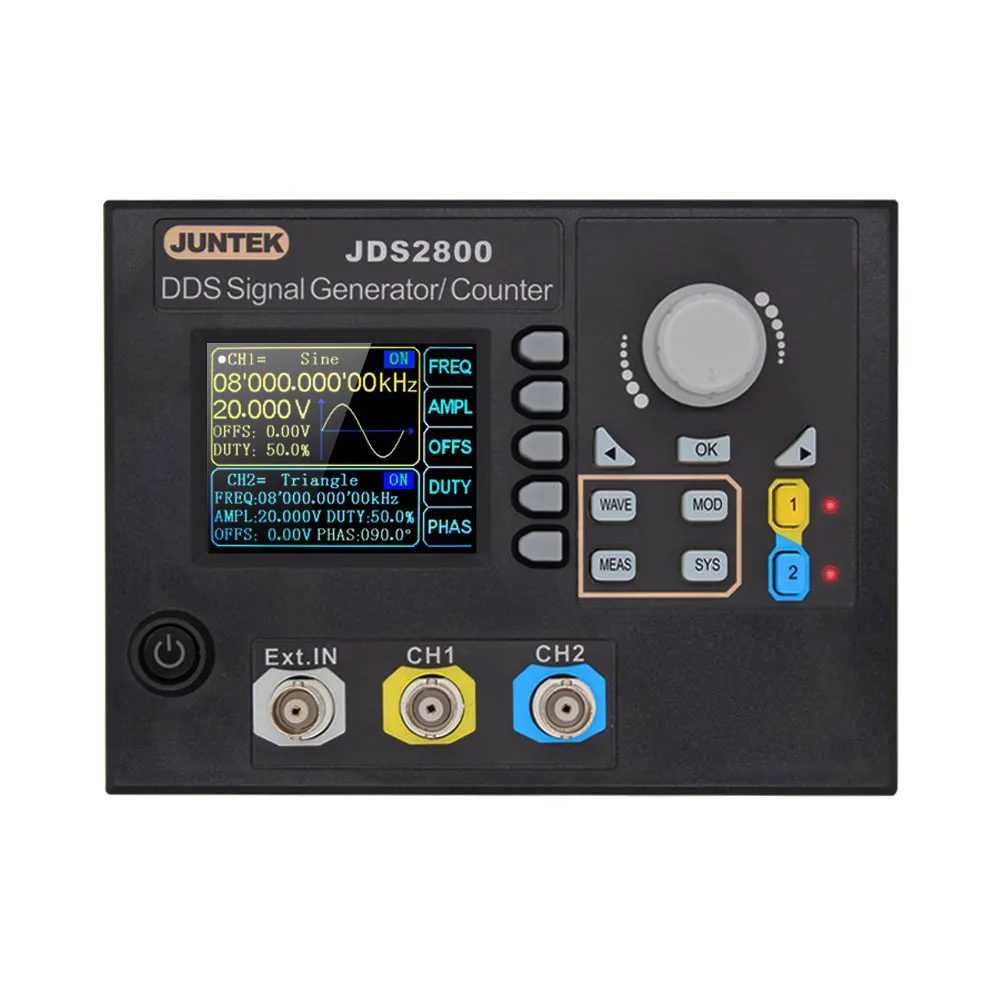

Генератор сигналов JUNTEK двухканальный DDS генератор произвольных с цифровым

L

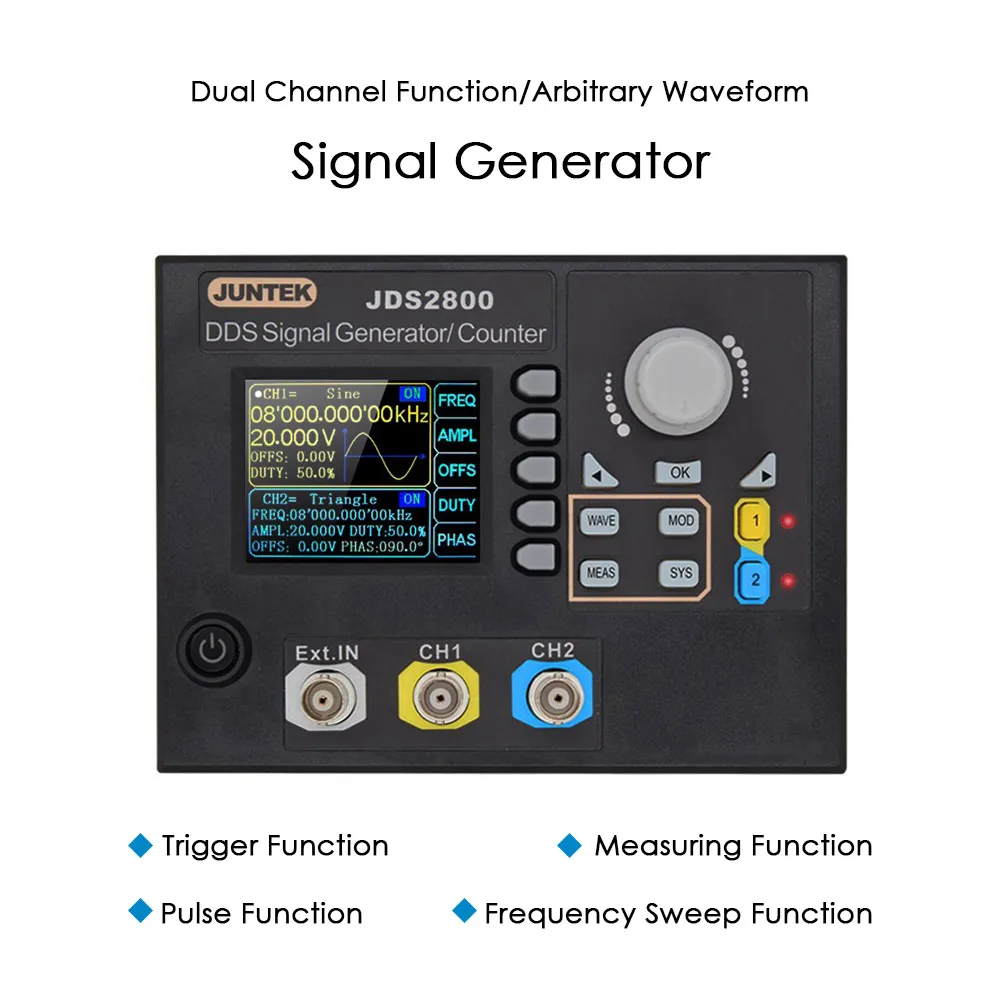

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

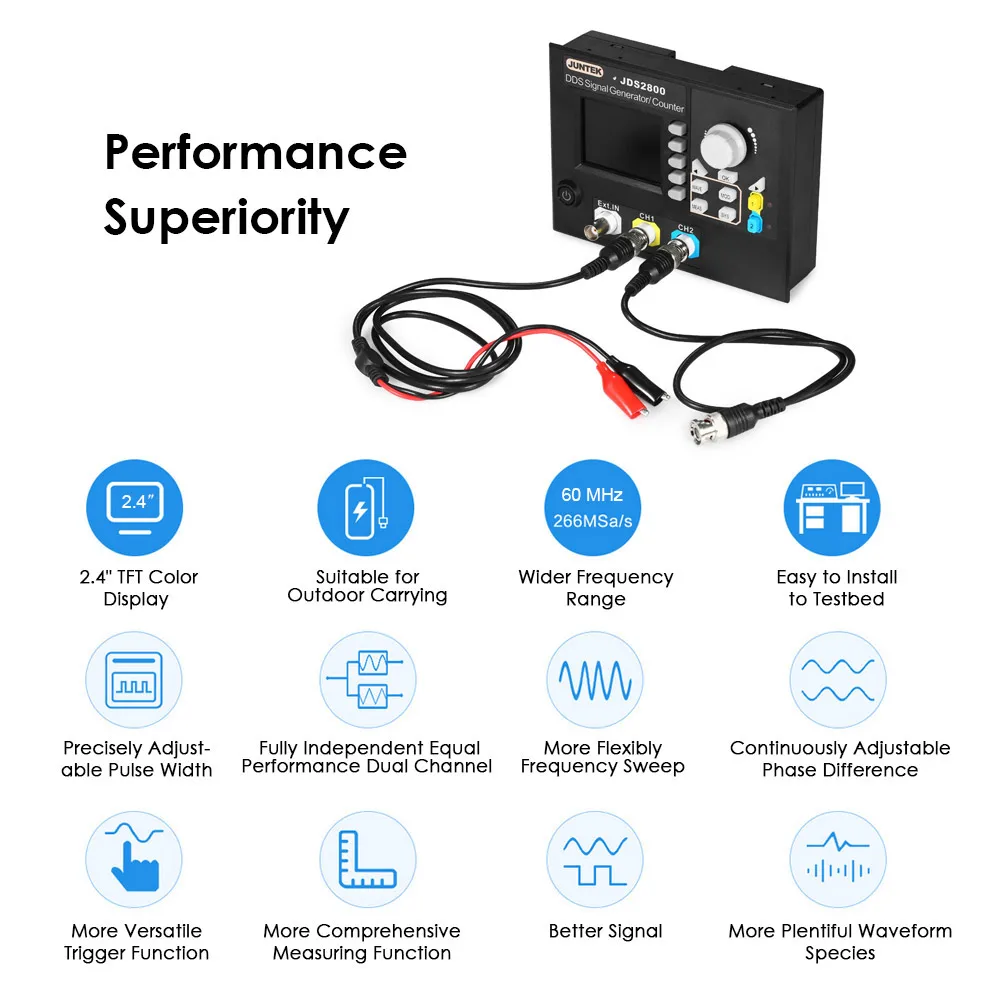

Особенности:

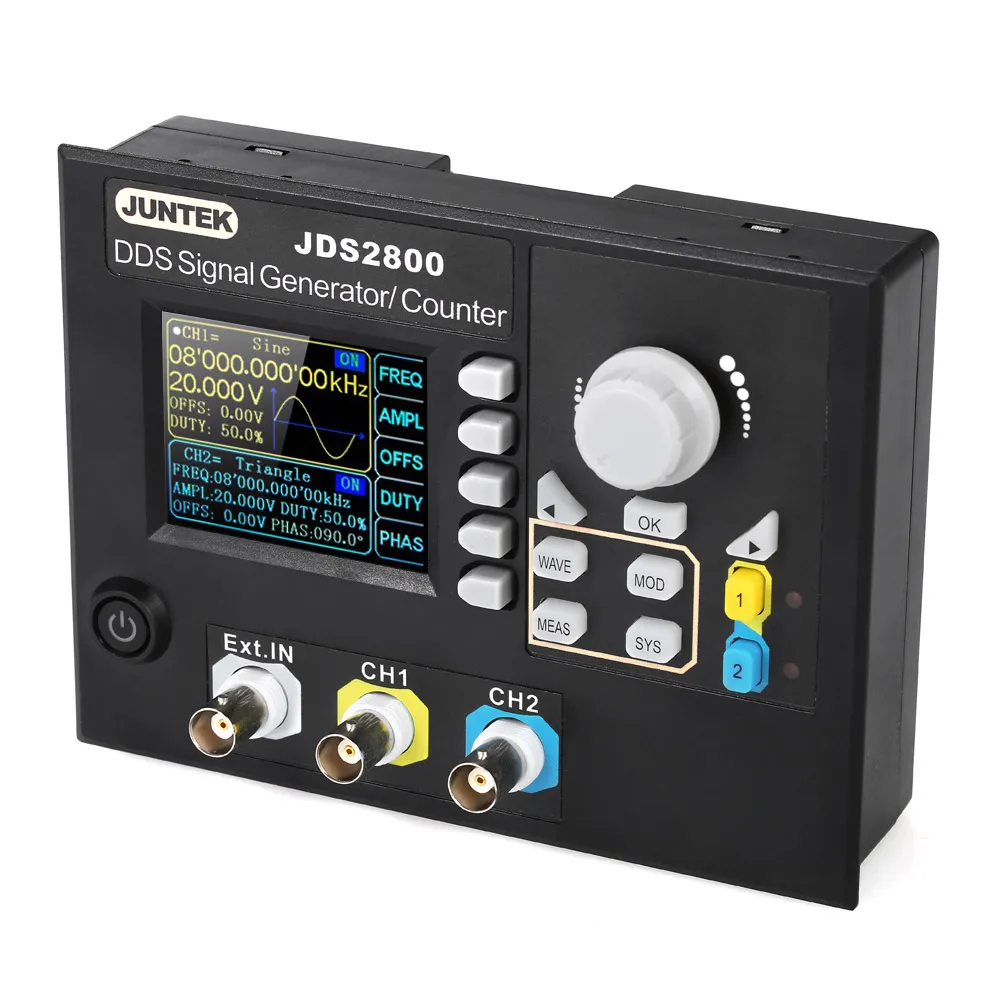

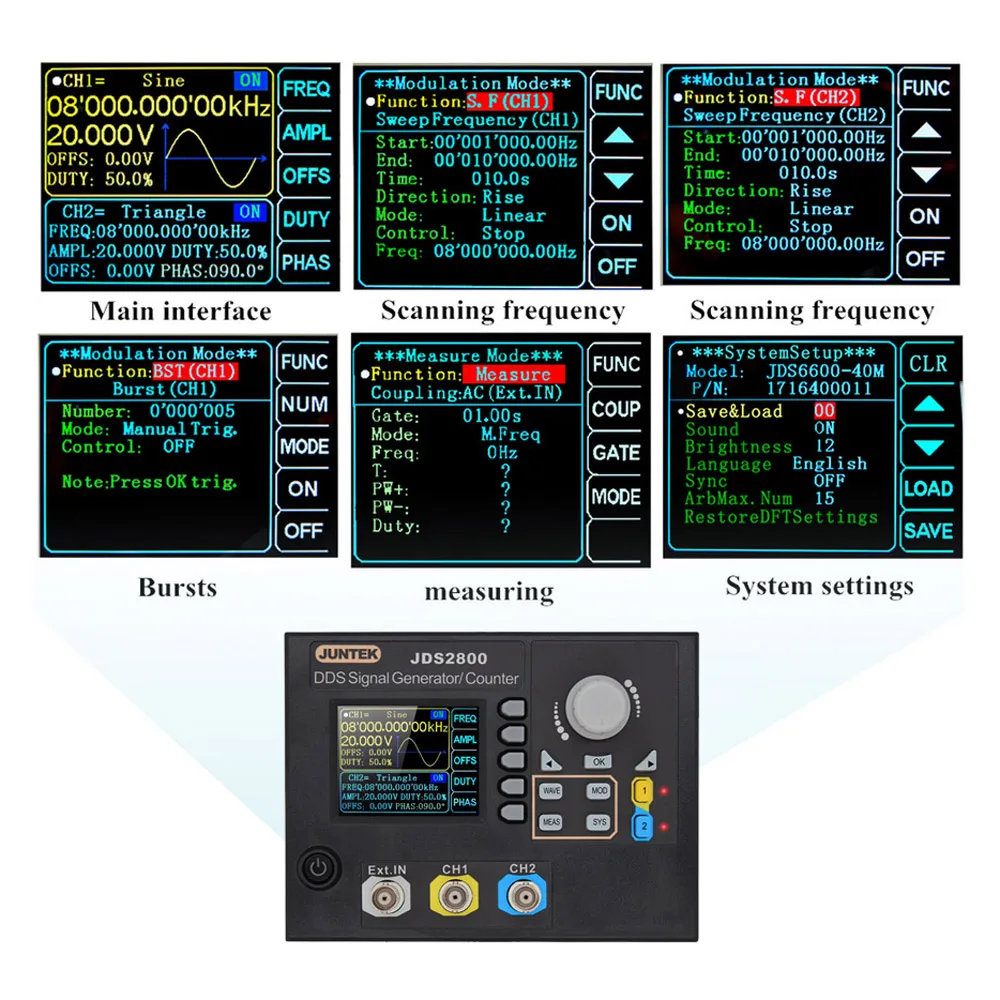

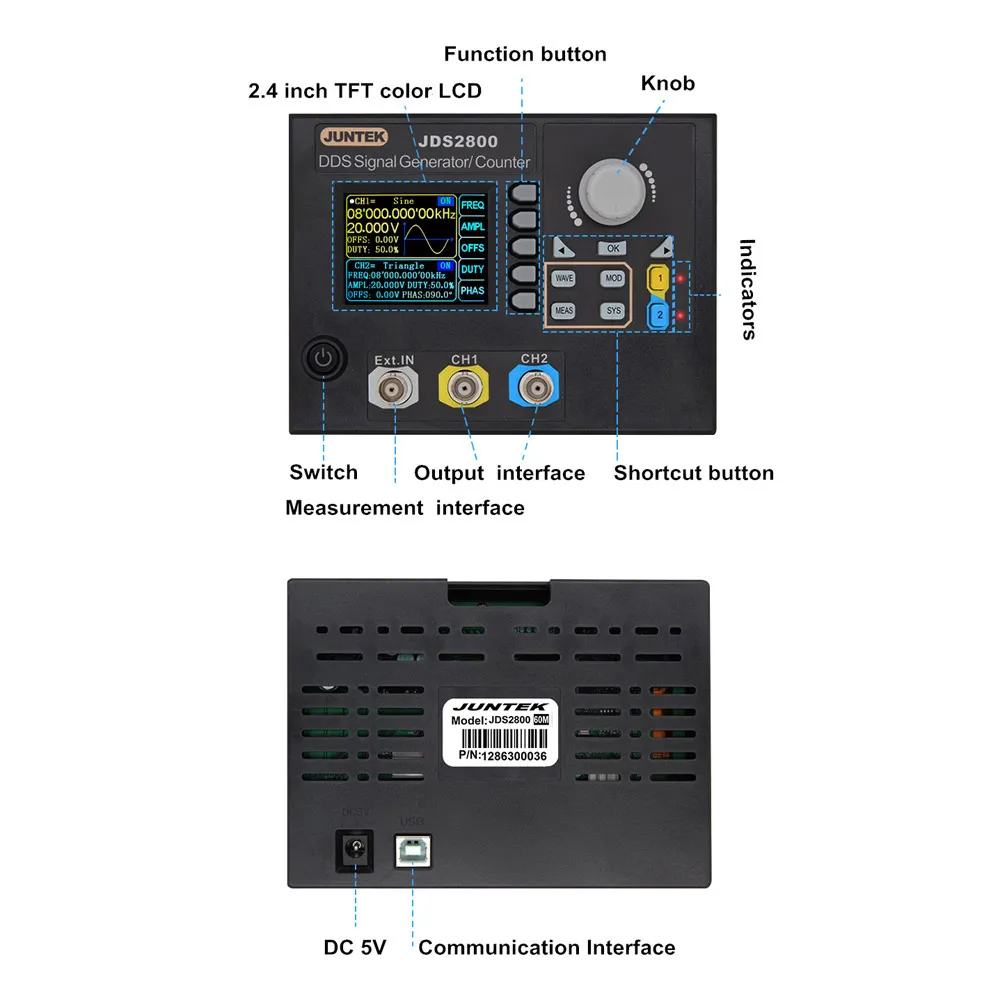

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, воспроизводить шаблоны пользовательской формы волны.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Частота Технические характеристики:

Модель (По желанию) JDS2800-15M JDS2800-40M JDS2800-60M

Синус Частотный диапазон

0 Гц ~ 15 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Квадратный Диапазон волн 0 Гц ~ 15 МГц

0 ~ 25 МГц

0 ~ 25 МГц Треугольники Диапазон волн Пульсовой волны Диапазон 0 Гц ~ 6 МГц Произвольный Диапазон волн TTL цифровой сигнал волны Прямоугольная волна времени нарастания импульсов ≤ 25nS

≤ 10nS

≤ 10nS

Длительность импульса: диапазон регулировки

100nS - 4000S

40nS - 4000S

25nS - 4000S

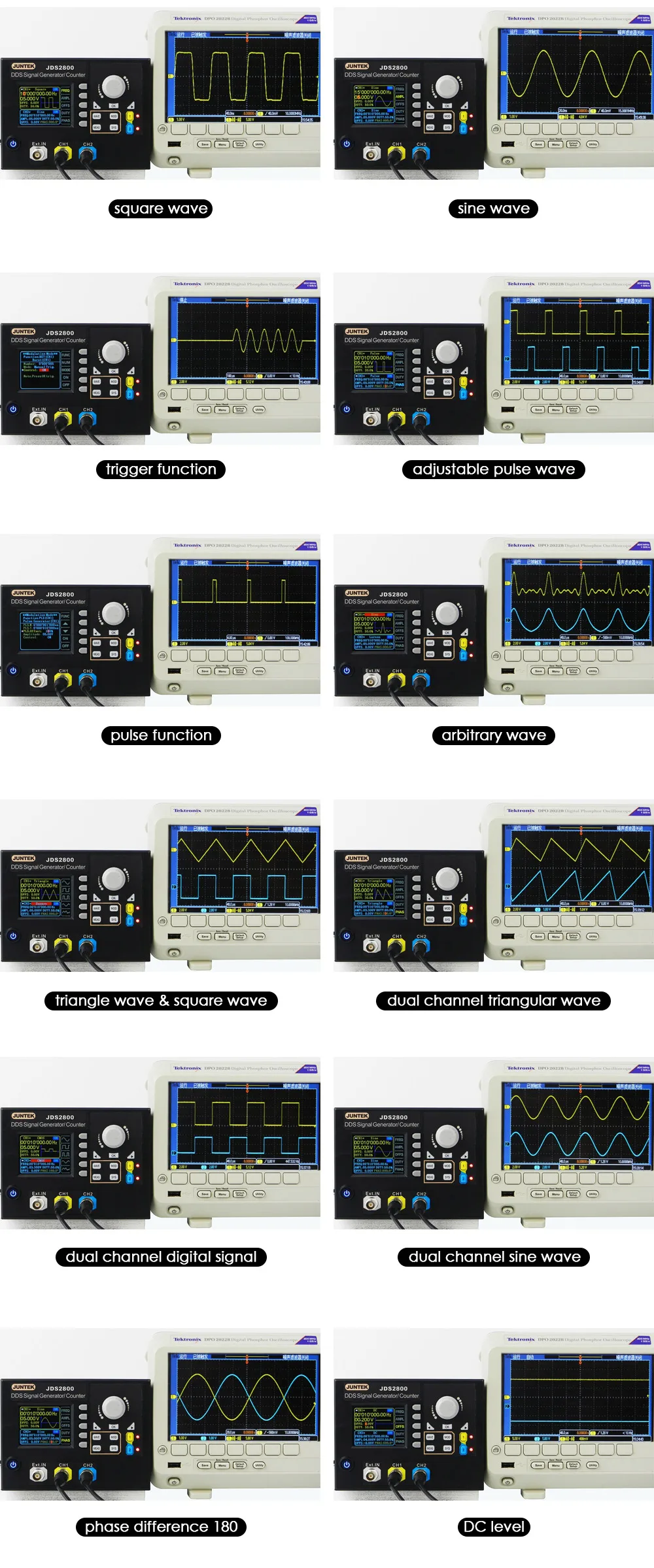

Мин. Частота Разрешение 0,01 & micro; Гц (0,00000001 Гц) Точность частоты ± 20ppm Стабильность частоты ± 1ppm/3 часа Параметры формы волны Типы сигналов Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов. Сигналов Длина 2048 точек Сигналов частота дискретизации 266MSa/s Сигналов вертикальный Разрешение 14 бит Синусоида Гармоническое подавление ≥ 45 дбк (<1 МГц, ≥ 40 дбк (1 МГц ~ 20 МГц) Суммарный коэффициент гармонических искажений <0.8%(20 Гц ~ 20 кГц, 0dBm) Квадратная и пульсовой волны Выброс (квадратный) ≤ 5% Диапазон рабочего цикла (пульс) 0.1% ~ 99.9% Пилообразный сигнал Линейность ≥ 98% (0,01 Гц ~ 10 кГц) Выход Paramaters Диапазон амплитуды Frequency≤ 10 МГц 10 МГц <частота ≤ 30 МГц Частота> 30 МГц 2mVpp ~ 20Vpp 2mVpp ~ 10Vpp 2mVpp ~ 5Vpp Амплитуда Разрешение 1mV Амплитуда стабильности ± 0.5%/5 часов Амплитудно-это действительно плоский экран ± 5%(<10 МГц); ± 10%(>10 МГц) Сигналов Выход Выход сопротивление 50Ω ± 10% (Типичный) Защита Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. DC офсетная печать Офсетная печать диапазон Выходная амплитуда> 4 в 0,4 V <Выход amplitude≤ 4V 0 <Выходная амплитуде≤ 0,44 в -9,99 V ~ 9,99 V -2,5 V ~ 2,5 V -0,25 V ~ 0,25 V Офсетная печать Разрешение 0,01 V Фазы параметры Фазы диапазон 0 ~ 359,9 ° Фазы Разрешение 0,1 ° TTL/COMS Выход Низкий уровень <0,3 V Высокий уровень 1 В ~ 10 в Повышение уровня/осеннее время ≤ 20ns Внешние измерения Частотомер Частотный диапазон 1 Гц ~ 100 МГц Точность Время ворот непрерывно регулируется между 0,01 s ~ 10s Счетчик Диапазон измерений 0 ~ 4294967295 Муфта режим 2 вида режимов соединения: DC и AC Подсчитывая режим Ручной Управление Вход сигнала Напряжение диапазон 2Vpp ~ 20Vpp Импульсный Ширина измерения Разрешение 0,01ns, Макс. 20s. Измерения времени Период измерения Разрешение 0,01ns, Макс. 20s. Измерения времени Развертки Функция Развертки канала CH1 или CH2 Развертки Тип Линейная развертка, бревенчатая развертка Время развертки 0,1 s-999,9 s Диапазон настройки Произвольно устанавливается между точкой запуска и точкой остановки Развертки направление Вперед, назад и круглый ход Общие параметры Дисплей Дисплей Тип 2,4 "TFT цветной ЖК-дисплей Хранение и загрузка Количество 100 групп Расположение От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) Произвольная волна Количество От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) Интерфейс Тип интерфейса USB безобрывный Интерфейс Расширение Интерфейс Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития Связь скорость Принять Стандартный 115200bps Связь протокол Использование командной строки, соглашение Питание Тип штекера(По желанию) Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании Напряжение диапазон

Вход: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A

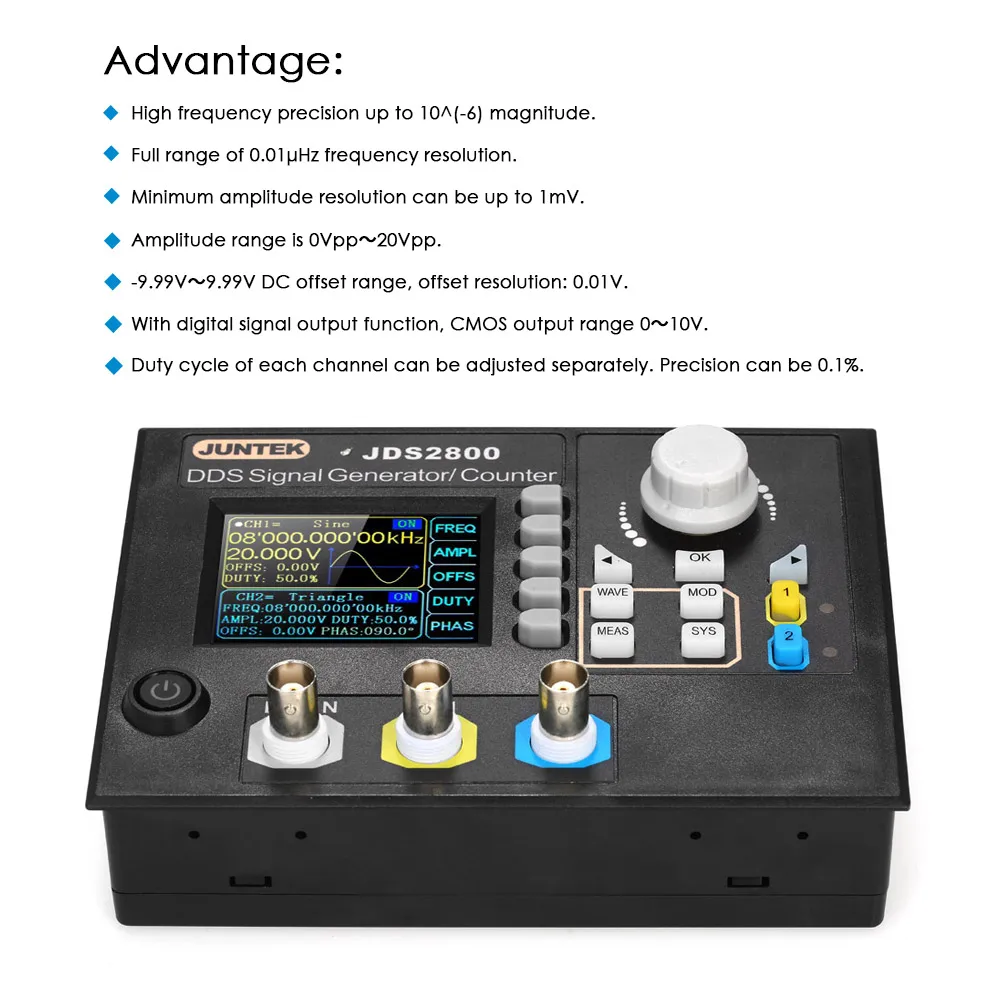

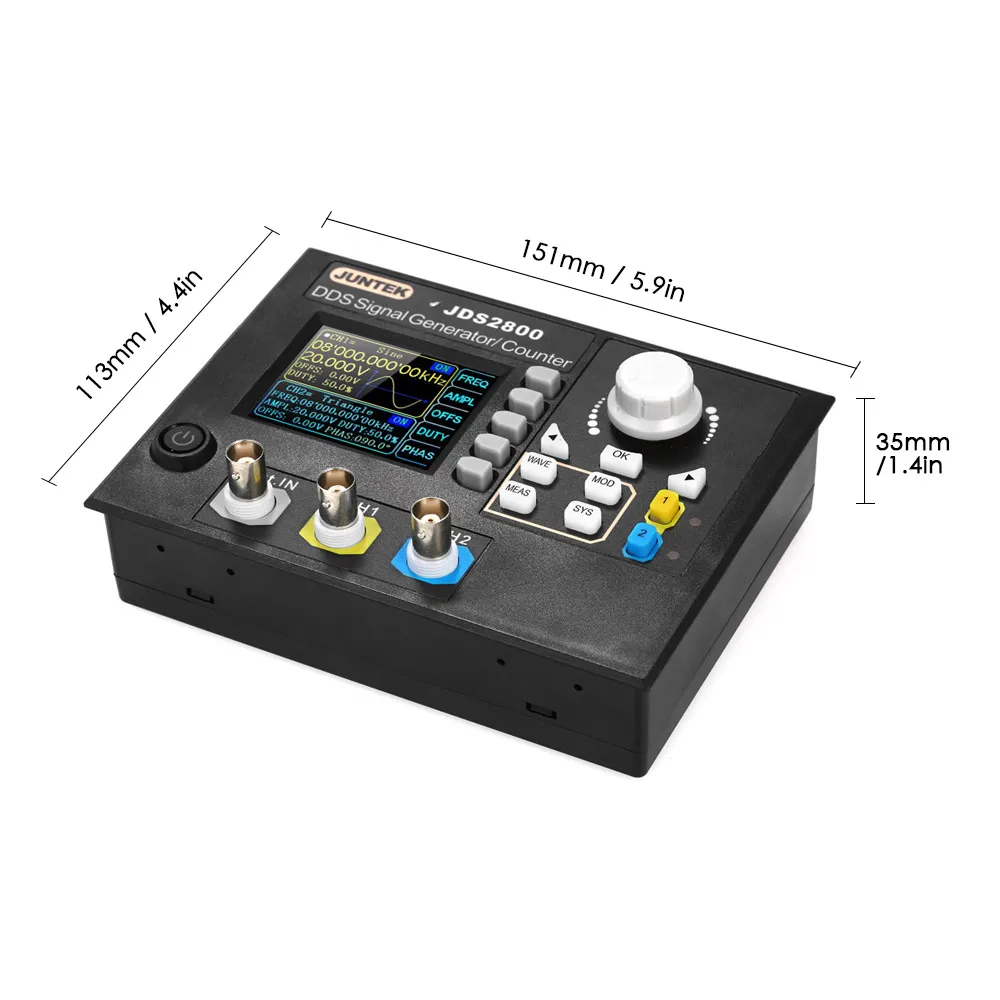

Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размеры 151*113*35 мм/5,9*4,4 * 1.4in Вес 273g/9,6 oz Посылка Размеры 22*16*8,5 см/8,7*6,3 * 3.3in Посылка Вес 642 г/22,7 унций Преимущество:
Высокочастотная точность до 10 ^(-6) величины.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.

Руководство и программное обеспечение для ПК ссылки для загрузки:
Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

Технические характеристики:
Материал: ПВХ Пластик
Модель: JDS2800-60M / JDS2800-40M / JDS2800-15M (По желанию)
Синусоидальная Выходная Максимальная частота: 60 МГц/40 МГц/15 МГц

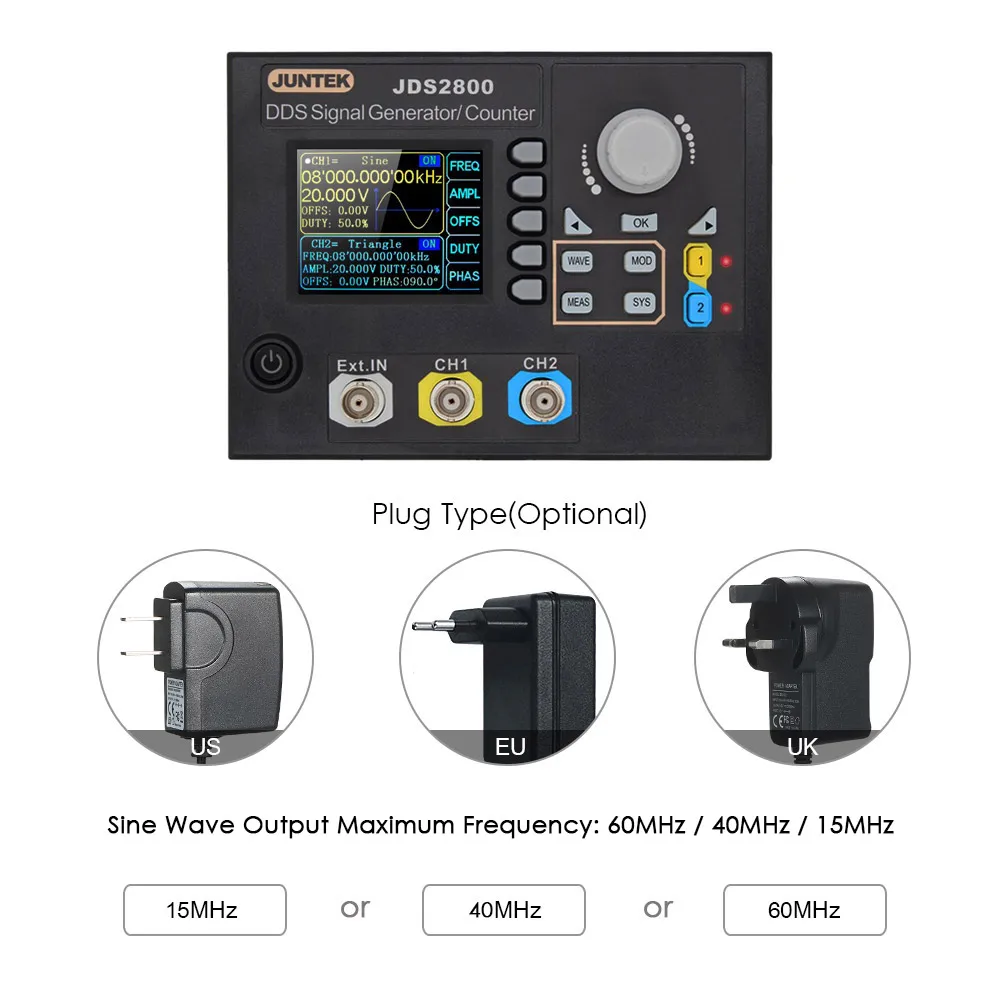

Тип вилки: штепсельная вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка британского стандарта (По желанию)
Напряжение диапазон: Вход: 100 ~ 240V 50/60Hz, Выход: 5,0 V-2.0A

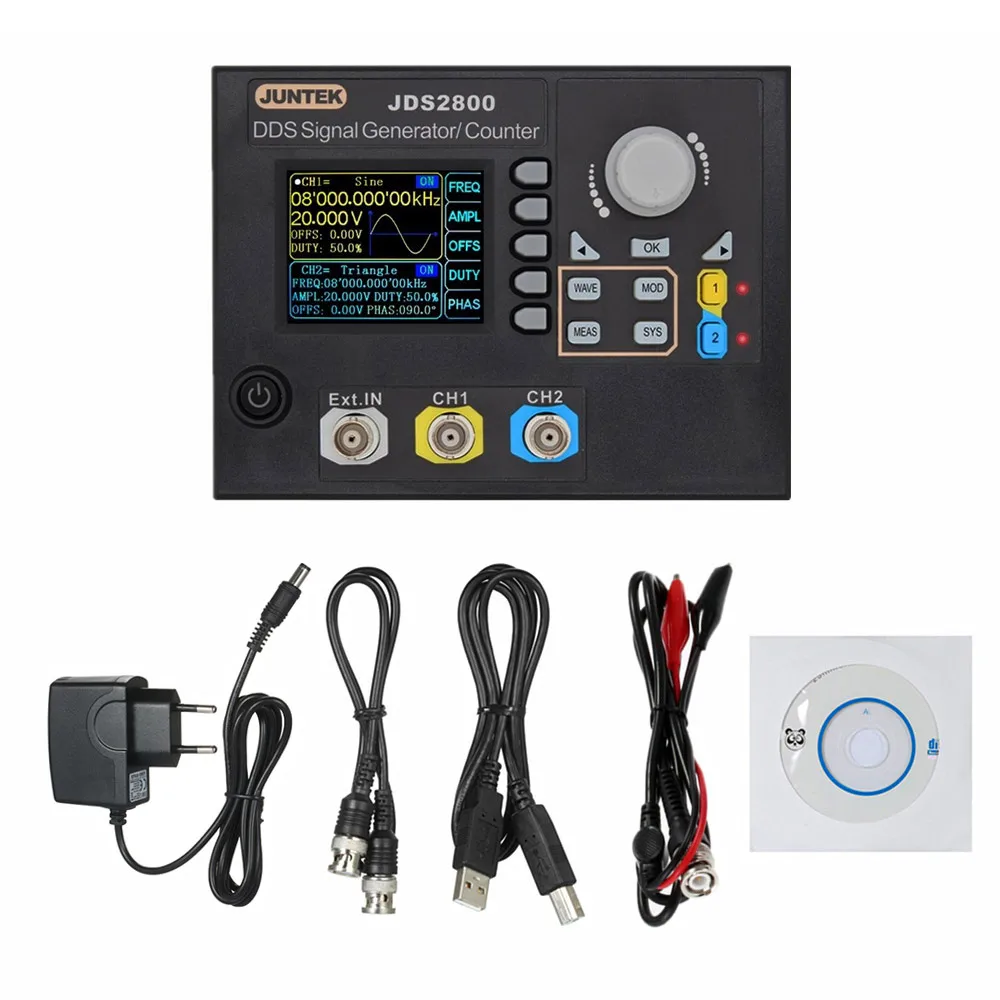

Посылка список:
1 * DDS генератор сигналов
1 * USB кабель
1 * Руководство пользователя CD
1 * Мощность адаптер

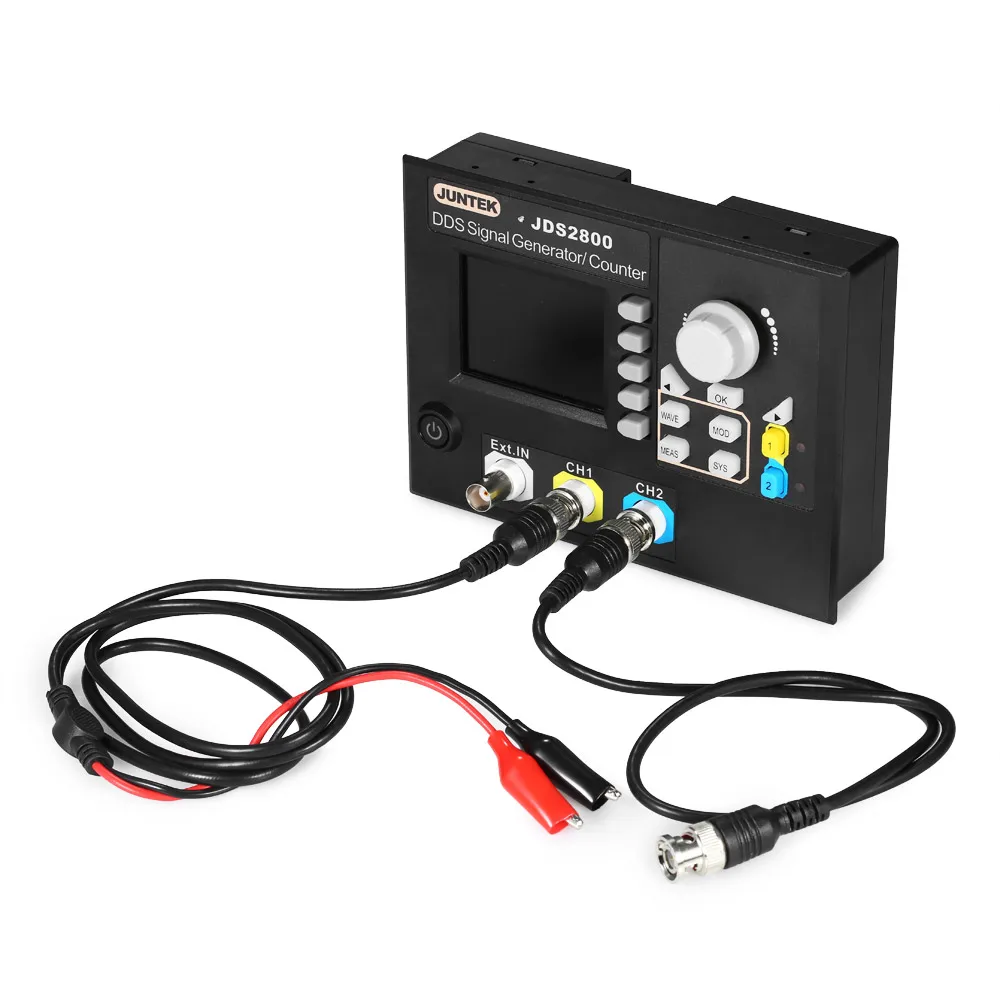

1 * кабель BNC
1 * Двойная BNC прямая линия
