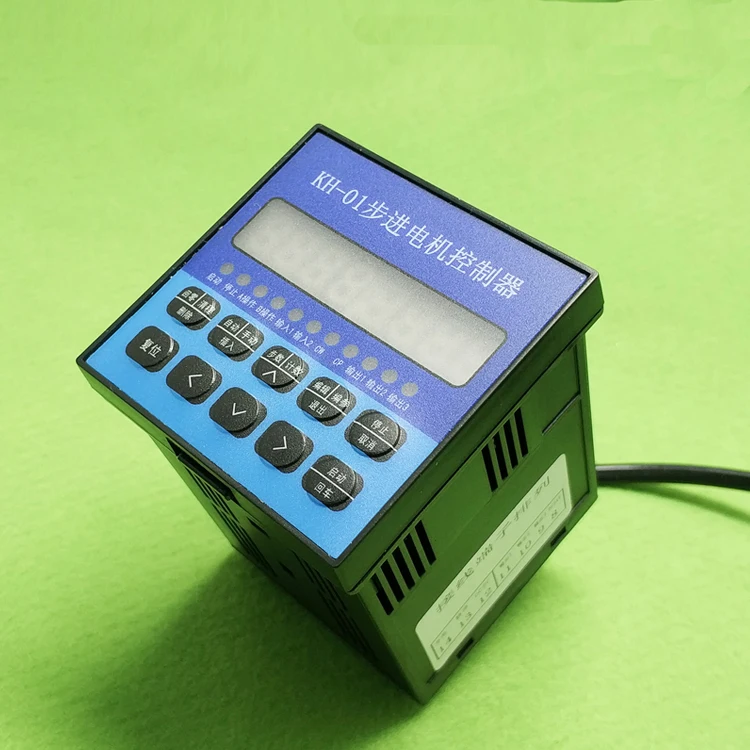

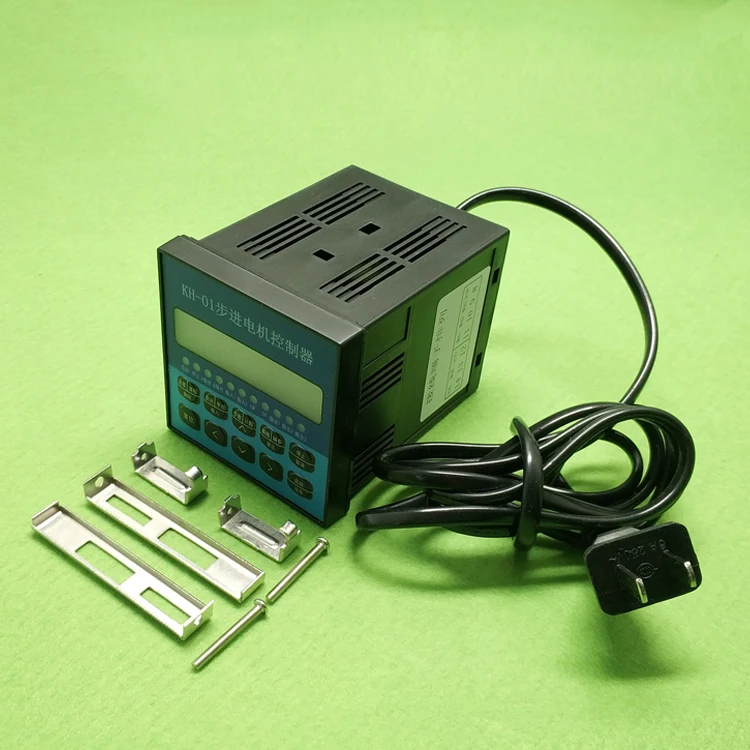

KH-01 программируемый одноосевой шаговый/серводвигатель контроллер высокого

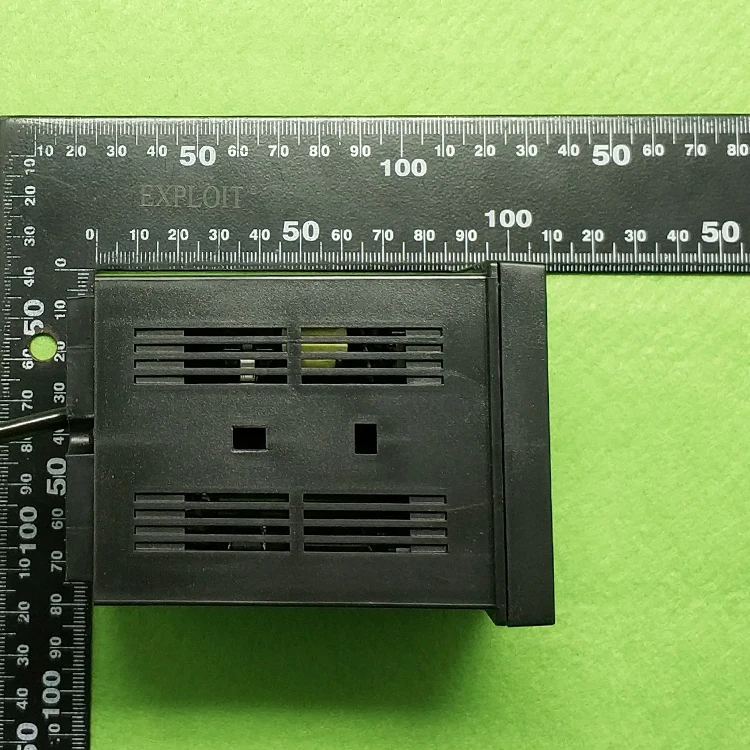

Источник питания: AC/DC 100-250 ВВспомогательная Выходная мощность: DC12V 100 мА (для датчиков)Частота выходного сигнала: 6 Гц ~ 9999 Гц (при соотношении мощности 1:1)Потребляемая мощность машины: менее 4 ВтNPN выходная мощность открытого Слива: 200 мА/30 В постоянного токаВходное напряжение сигнала: низкий уровень ≤ 2 в высокий уровень ≥ 4 вРазмеры: 72 × 72 × 95Входное сопротивление: ≥ 4,7Вес машины: 230 г Выход может быть установлен, количество шагов ходьбы, скорость движения и направление движения Можно задать несколько сегментов: 0-15 сегментов Диапазон настройки каждого шага составляет 0 ~ 59999 (если Sd --- 0 установлен на 10000, это означает, что 0 сегмент должен перемещать 10000 шагов) Выходная частота и направление каждого импульса могут быть установлены (nfnnn, такой как 1F5000, с указанием прямого вращения, скорости 5000 Гц) Диапазон выходной частоты: 6-9999 Гц Настройка направления: 0 без импульсного выхода (время паузы) 1 выход импульса, движение вперед 2 импульса на выходе, обратное движение Несколько входных функциональных терминалов K/P терминал: при подключении к терминалу + 12 В он запускается, отключается и останавливается; Сброс терминала: Когда сигнал вводится, контроллер перезагружается в сегмент пуска и начинает работать снова; CP1 и CP2 являются многофункциональными клеммами: непрерывная работа цикла, принудительная работа следующего сегмента и запуск одного сегмента; Управление режимом работы: Rn --- 1 выражен как режим непрерывной работы, и сегменты непрерывно запускаются последовательно; Rn --- 2 выражен как односегментный режим работы. После одного запуска, пауза один раз, входной контроль CP2 запускает следующий сегмент; Rn --- 3: режим управления переключателем: сброс терминала не имеет функции; CP1 подключен к 0 V и имеет скорость и направление SD---0 сегменте. CP2 подключен к 0 V и имеет скорость и направление SD---1 сегменте. Он останавливается, когда нет подключения и используется для ручного управления переключателем. Позитивные и отрицательные движения; Rn --- 4: режим работы положительного и отрицательного триггера: сброс подключения 0 В прекращает работу, отключение работы; управление триггером CP1 имеет SD---0 сегмент Скорость и направление работы, пусковое управление CP2 было выполнено в скорости и направлении SD--1 сегменте, применяется к A, B two Положительное и отрицательное движение между переключателями движения; Метод управления: CtrL-1 выражен как режим управления CP и DIR CtrL-2 выражен как режим управления CW и CCW Режим ввода сброса терминала: Rst -- 0 указан как сброс уровня, активный низкий и начинает работать, когда сигнал сброса эвакуирован. Rst-1 означает сброс верхнего края, и сигнал сброса сбрасывается из процесса перехода несуществующего (можно использовать в качестве цветового кода для устранения накопленной ошибки). Rst-2 означает сброс нижнего края, и сигнал сброса сбрасывается от перехода к переходу (может использоваться в качестве цветового кода для устранения накопленной ошибки). Режим управления клеммами Cp2: Cp2-0 означает, что после завершения работы, когда есть входной сигнал, следующий сегмент запускается, и во время движения нет входа; Cp2-1 означает, что до тех пор, пока есть входной сигнал, он входит в следующий сегмент работы. При входном сигнале во время процесса движения он входит в следующий сегмент и паузы, ожидая запуска следующего импульсного ввода; AC-XXX настройки ускорения и замедления: AC-020 выражена как изменение частоты 20 Гц на 1 шаг ходьбы. SC--XX режим отключения памяти: SC -- on Power-off положение памяти, начиная с положения памяти при следующем включении питания SC -- сбой питания не запоминается, сброс на следующем включении питания, запуск от начала
