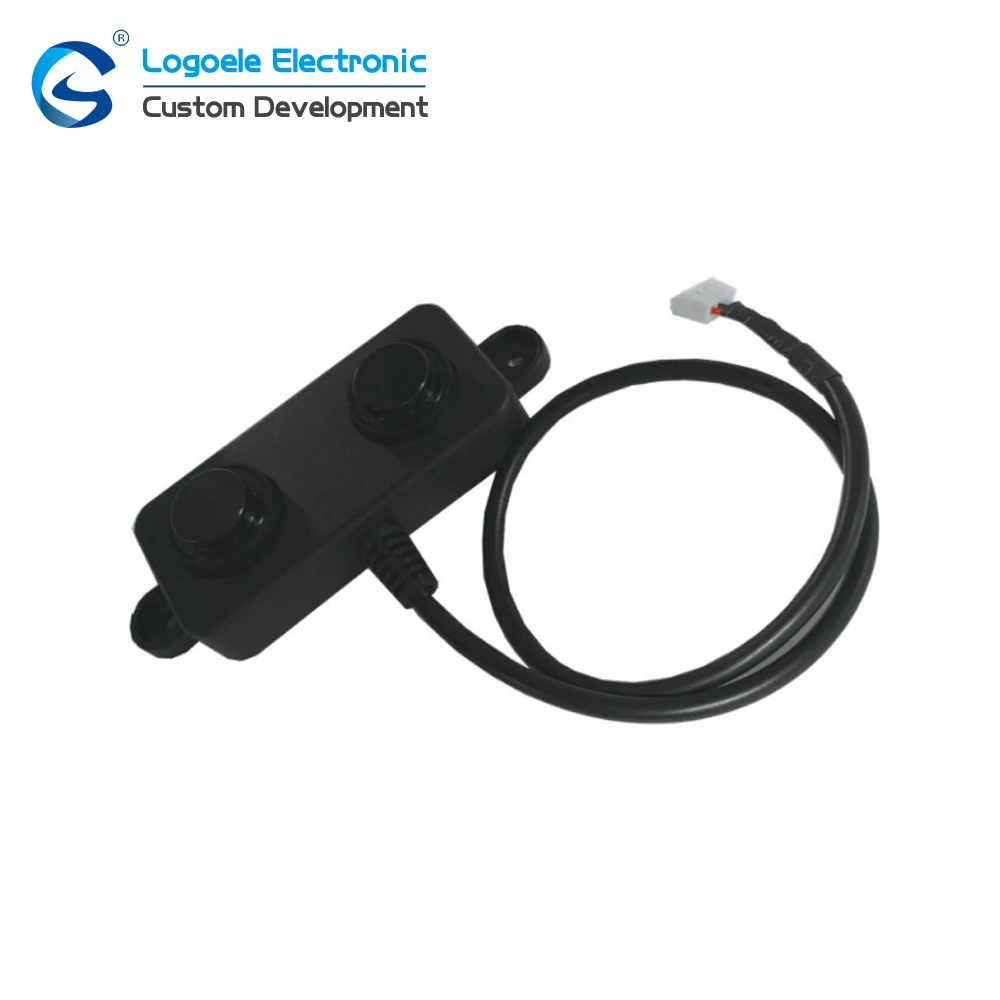

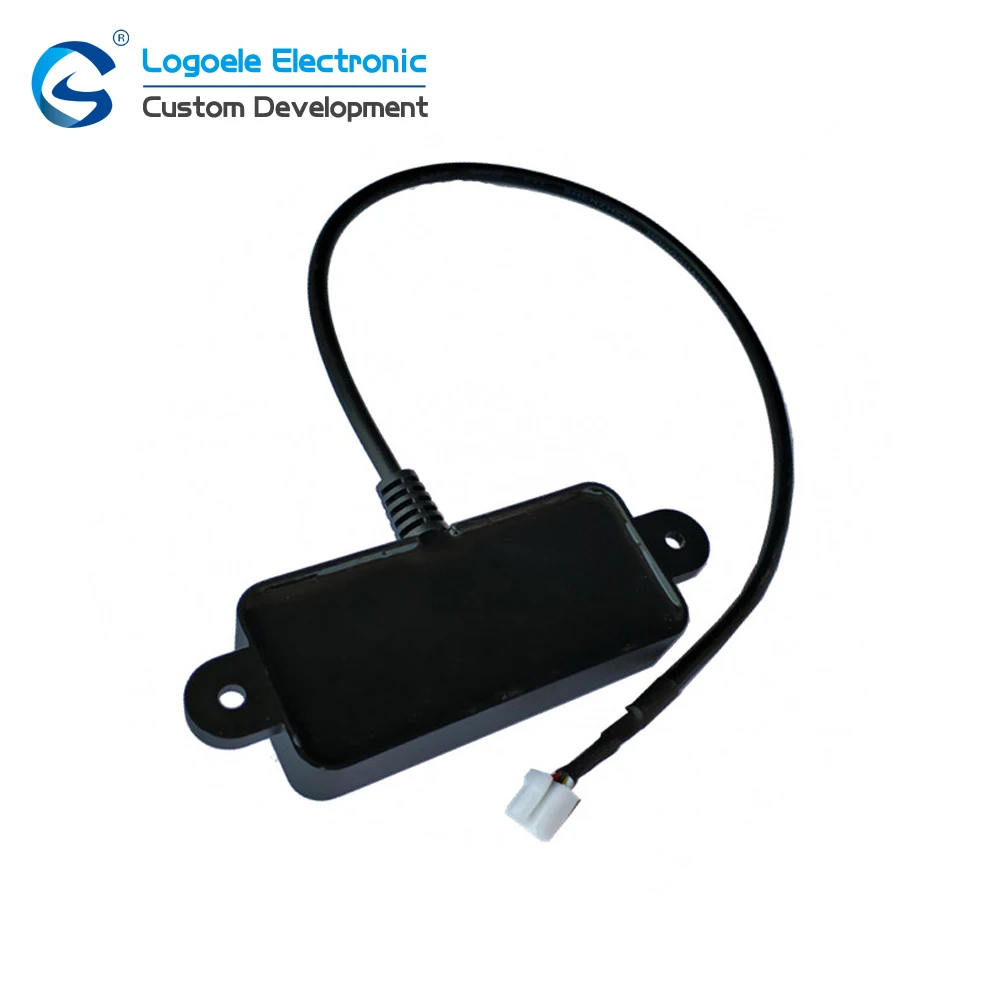

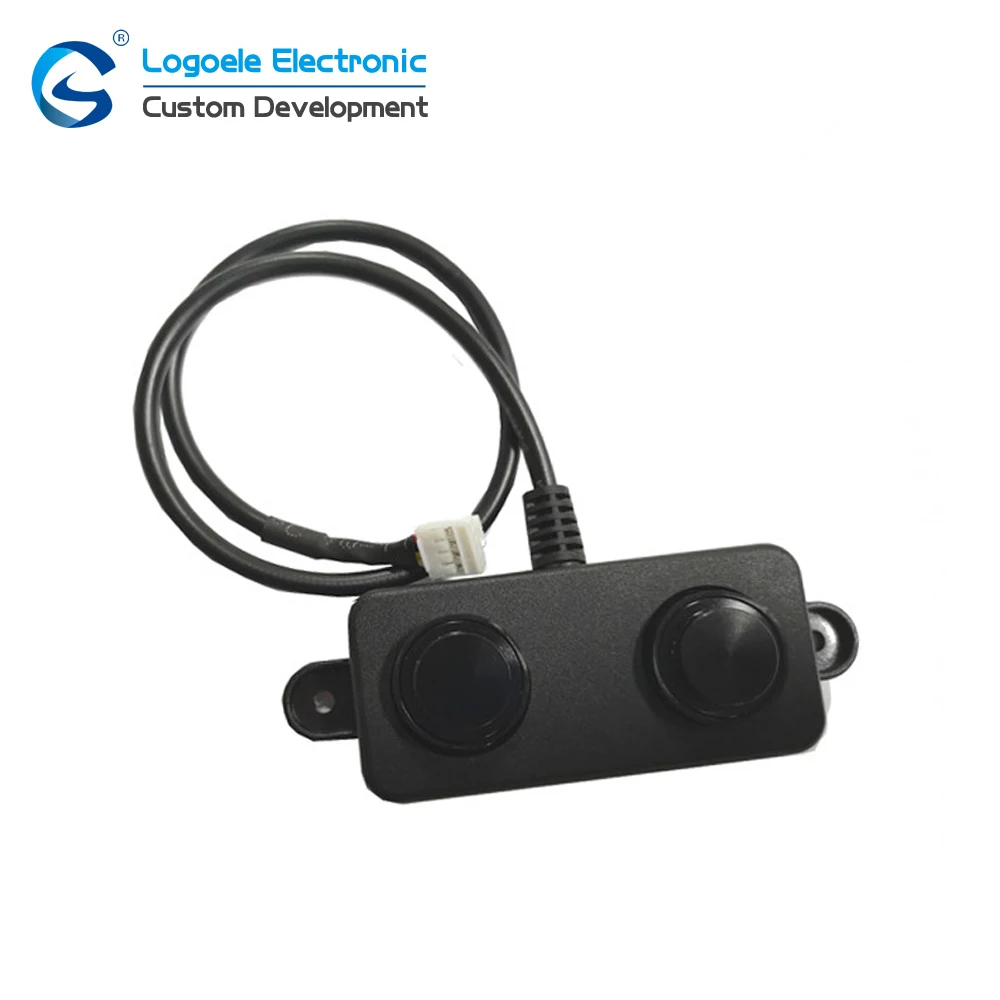

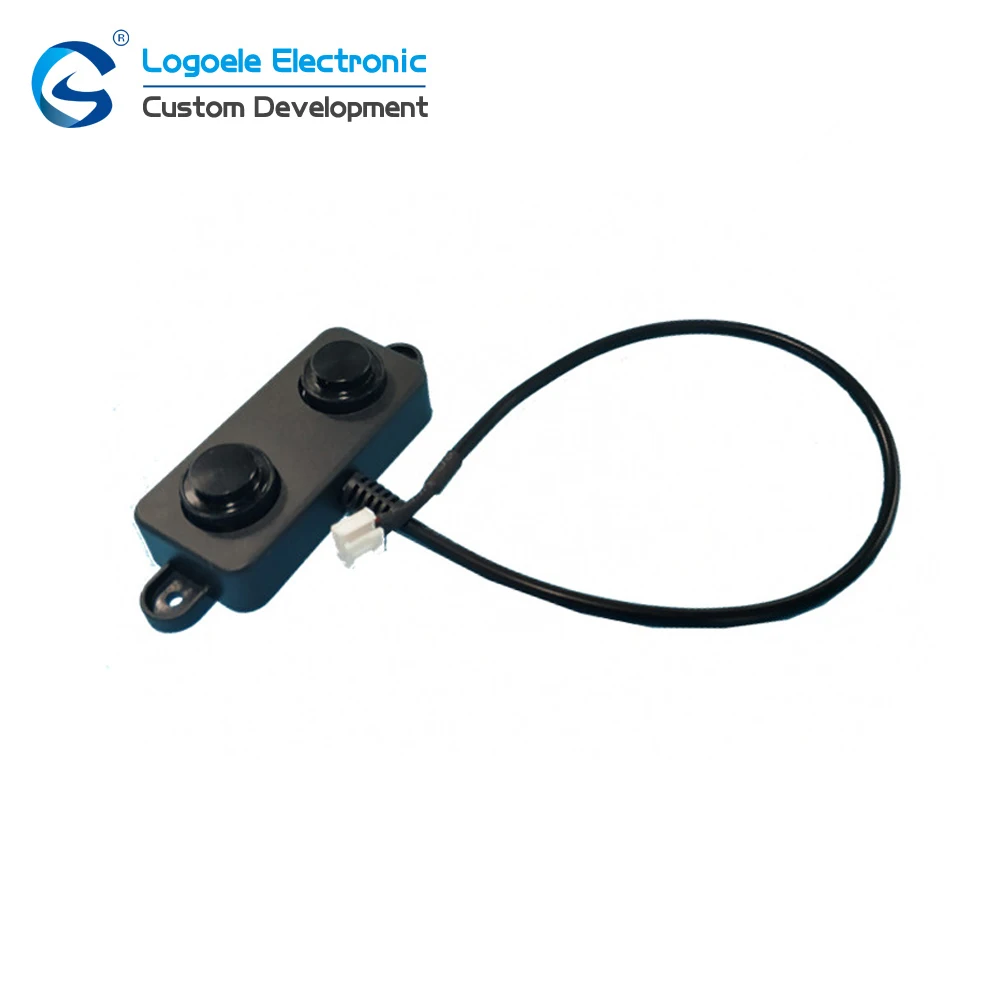

Водонепроницаемый ультразвуковой датчик расстояния UART PWM|Модули для умного дома|

Обзор   Ультразвуковой датчик измерения расстояния-это высокопроизводительный модуль, разработанный с помощью закрытого раздельного водонепроницаемого зонда. С определенной степенью защиты от пыли и воды, подходит для влажных и жестких случаев измерения. 3 см меньше слепой зоны подходит для различных условий обнаружения и высокая производительность, высокая надежность коммерческого класса Функциональный модуль с простой работой.     Особенности   • 3 см маленькое слепое пятно • Источник питания 5 В • Рабочий ток менее 15 мА • Автоматический выход UART, Выход PWM, два варианта вывода • Закрытый раздельный водонепроницаемый зонд • Рабочая температура от-15 °C до + 60 °C • Температура хранения-25 °C до + 80 °C • Конструкция электростатической защиты, конструкция электростатической защиты, подключение приводит к антистатическим устройствам защиты, в соответствии с IEC61000-4-2   Преимущества продукта   • Маленький размер и слепой зоны • Сильная защита от помех • Стабильный и надежный выход данных • Защита от низкого потребеление энергии • Время отклика • Сильная антистатик • Широкий диапазон рабочих температур • Высокая точность измерений     Сфера применения   • Настраивается по горизонтали: • Парковочные Управление Системы • Избегание препятствий робота, автоматическое управление • Близость объекта и осознание присутствия





Параметр

Параметры товара

O090-A

O090-B

Блок

Примечания

Операционной Напряжение

5

5

V

Постоянного тока

Средний рабочий ток

≤ 15

≤ 15

MA

(1)

Максимальный ток

60

60

MA



Слепые зоны расстояние

Для детей 0-3 лет

Для детей 0-3 лет

См



Самолет диапазон объектов

3-420

3-420

См

(2)

Рабочим дням

Контролируемый

100

Г-жа



Метод выхода

PWM

UART

-



Нормальный измерением температуры высокой точности

±(1 + S * 0.5%)

±(1 + S * 0.3%)

См

(2)

Контрольный угол на 100 см

≈ 45

≈ 45

°

(3)

Зонд несущая частота

40K ± 1,0 K

40K ± 1,0 K

Гц



От электростатического разряда

± 4/± 8

± 4/± 8

KV

(4)

Температура компенсация

Без компенсации

Компенсация

-

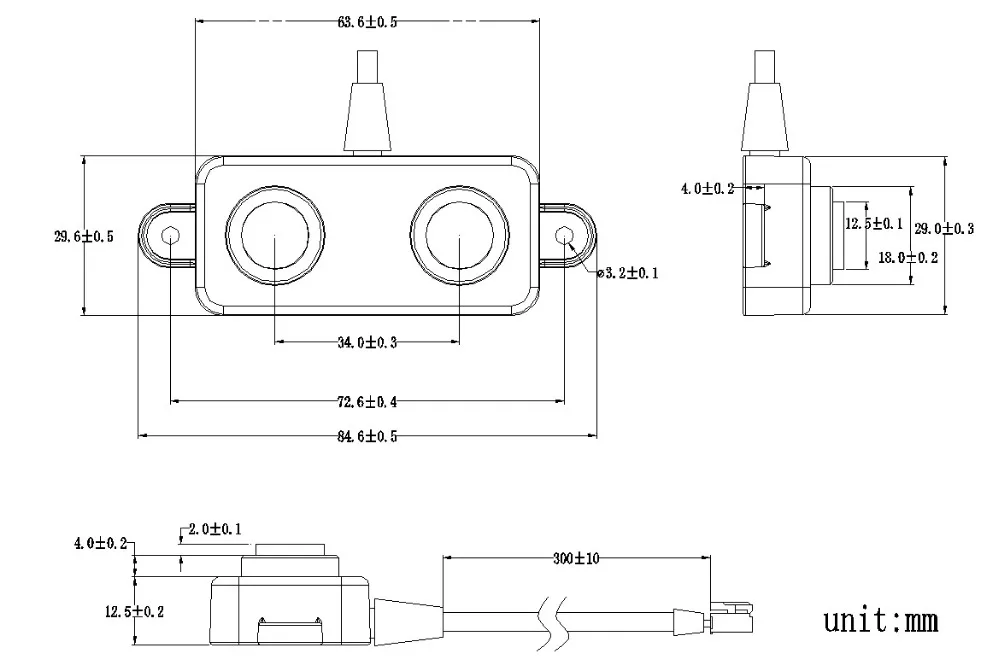

Примечания: (1) Типичные Данные получены от нормальной температуры, источника питания 5 В, 100 мс тест рабочего цикла. (2) нормальная температура, 50 см * 60 см плоская коробка измеряет данные, S представляет измеренное расстояние. (3) нормальная температура, 50 см * 60 см картонная коробка перемещает Измеренные данные параллельно. (4) корпус модуля и соединительные провода соответствуют IEC61000-4-2.     Механические характеристики          Определение типа
Pin-код

Именной

Описание контакта

Примечания

1

5V

Входное напряжение 5 В



2

GND

Мощность заземления





3



RX

UART

Значение обработки и вывод в режиме реального времени



(1)

PWM

Триггер входной провод

4

TX

UART /PWM выход свинца

(1)

Примечания: (1) Функция pin и режим вывода модели продукта Соответствуют одному, И не может сосуществовать с режимом вывода других продуктов.         window.adminAccountId=202535298;
