JDY 62 Мини Антенна BLE Bluetooth стерео аудио двухканальный Модуль платы высокого и

JDY 62 Мини Антенна BLE Bluetooth стерео аудио двухканальный Модуль платы высокого и

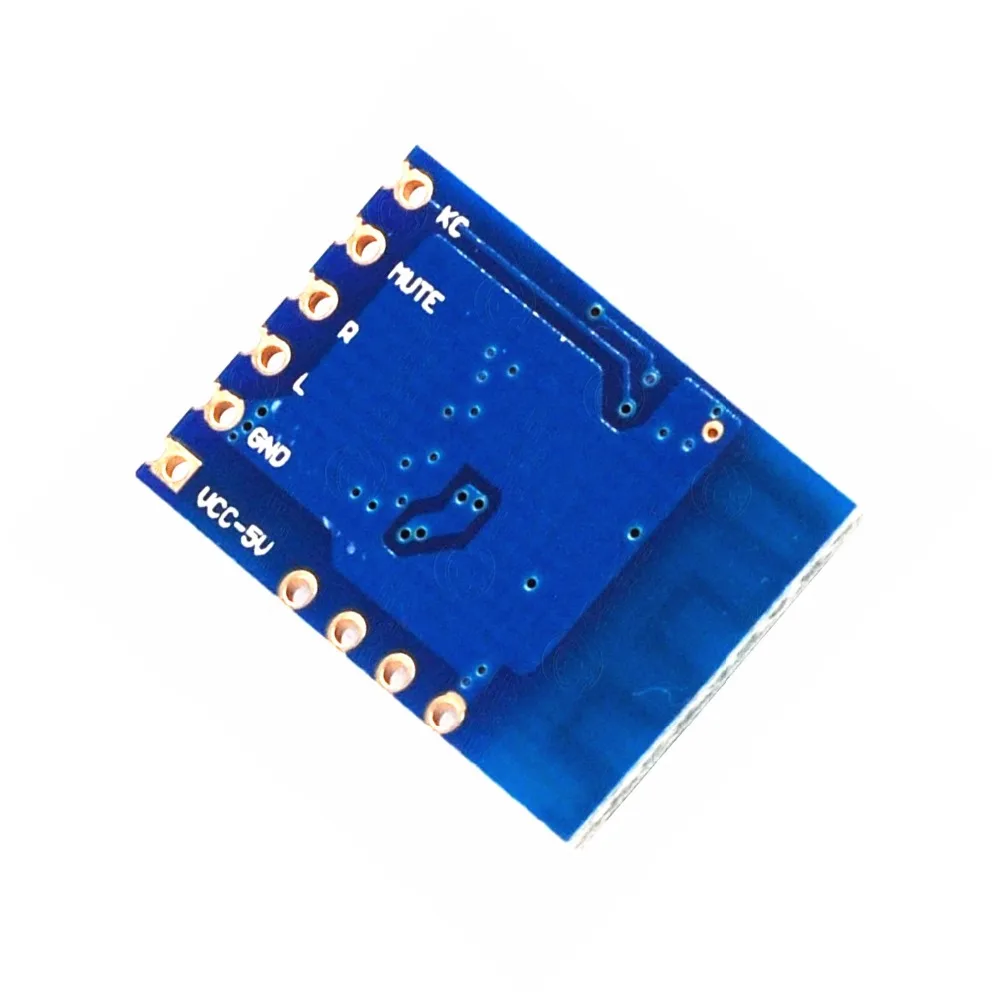

VCC: Диапазон напряжения 4,2 в до 5 В, в частности, не может превышать 5V источника питания

Заземление: Мощность
L: выход левого канала
R: выход правого канала
Бесшумный: высокий уровень при отключении, обычно низкий
KC: пустой пин

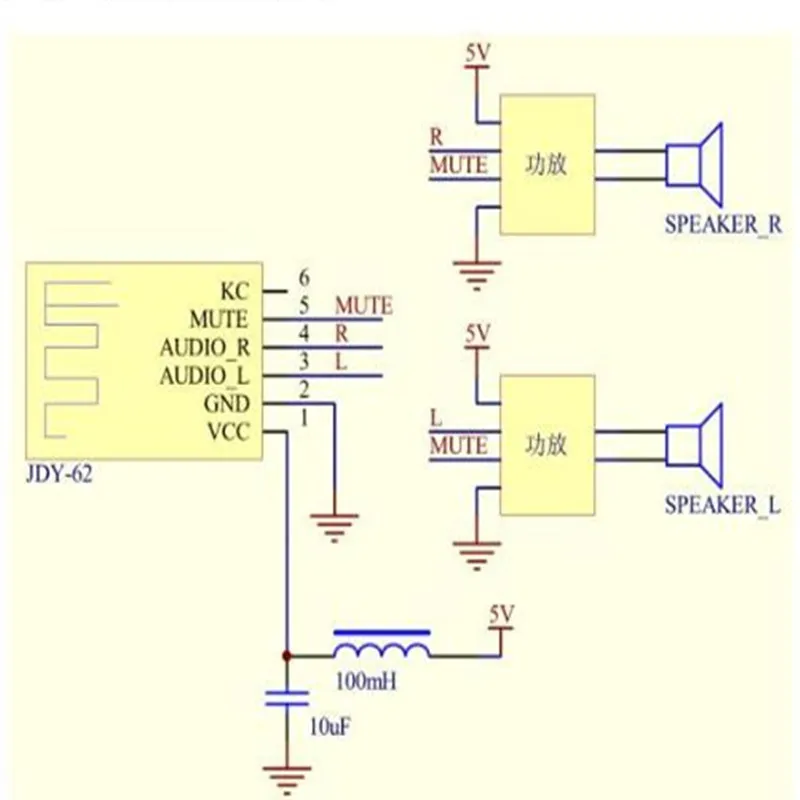

Аудио модуль Bluetooth требует очень высокой мощности, в противном случае это повлияет на качество звука. Источник питания должен быть предоставлен, если схема фильтра LC, особенно импульсный источник питания.

Размер модуля
PCB : 25*15,5*2,4 мм
Высота штифта: 2,54 мм


Общие проблемы:
1. Поиск менее синего цвета:
Обычно вызванные помехами питания, линия электропередачи должна быть соединена с фильтрующей схемой LC.
2, независимо от того, чтобы поддерживать 3,7 V источника питания:
По умолчанию Модуль питается от 5 В. Вы можете заменить диод на модуле JDY-62 на 0805 или сопротивление, или использовать провод для короткого замыкания, так что вы можете использовать литиевую батарею
3, сигнал Bluetooth слишком слабый

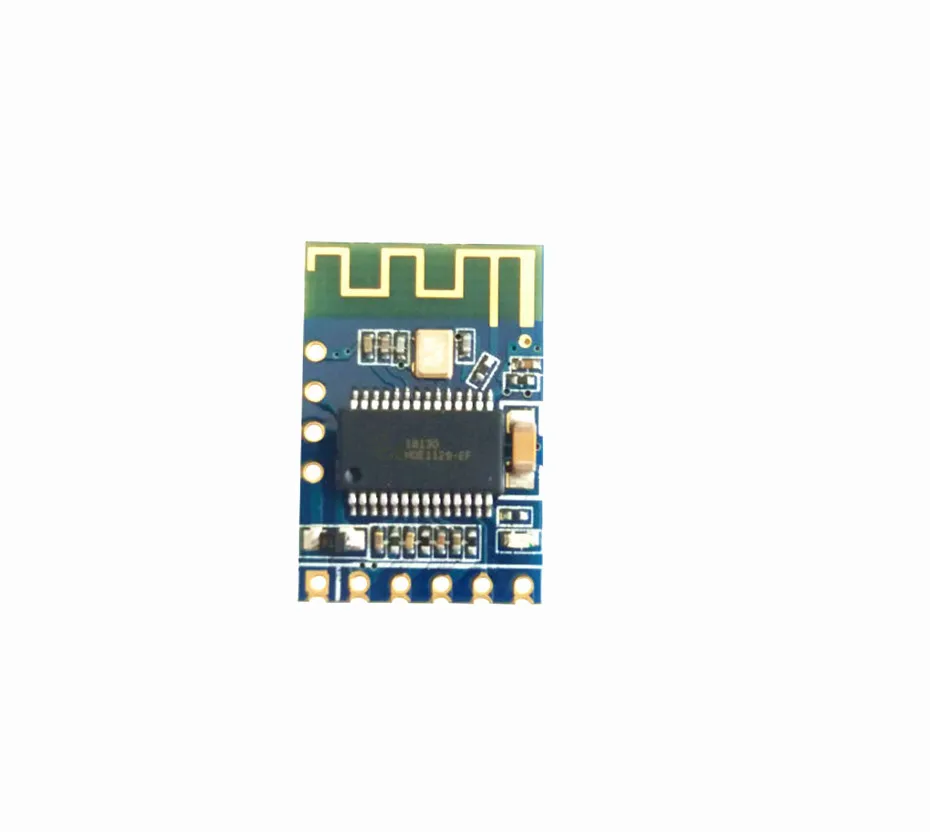

Не направляйте и не закрывайте медь под антенной модуля Bluetooth. Не должно быть металлического экранирования вокруг антенны.
4, текущий звук слишком громкий
Обычно это вызвано помехами интерфейса источника питания, рекомендуется, чтобы проводка усилителя мощности не была слишком длинной, порт Bluetooth и порт питания разделены

Посылка включает в себя:

1 x модуль
