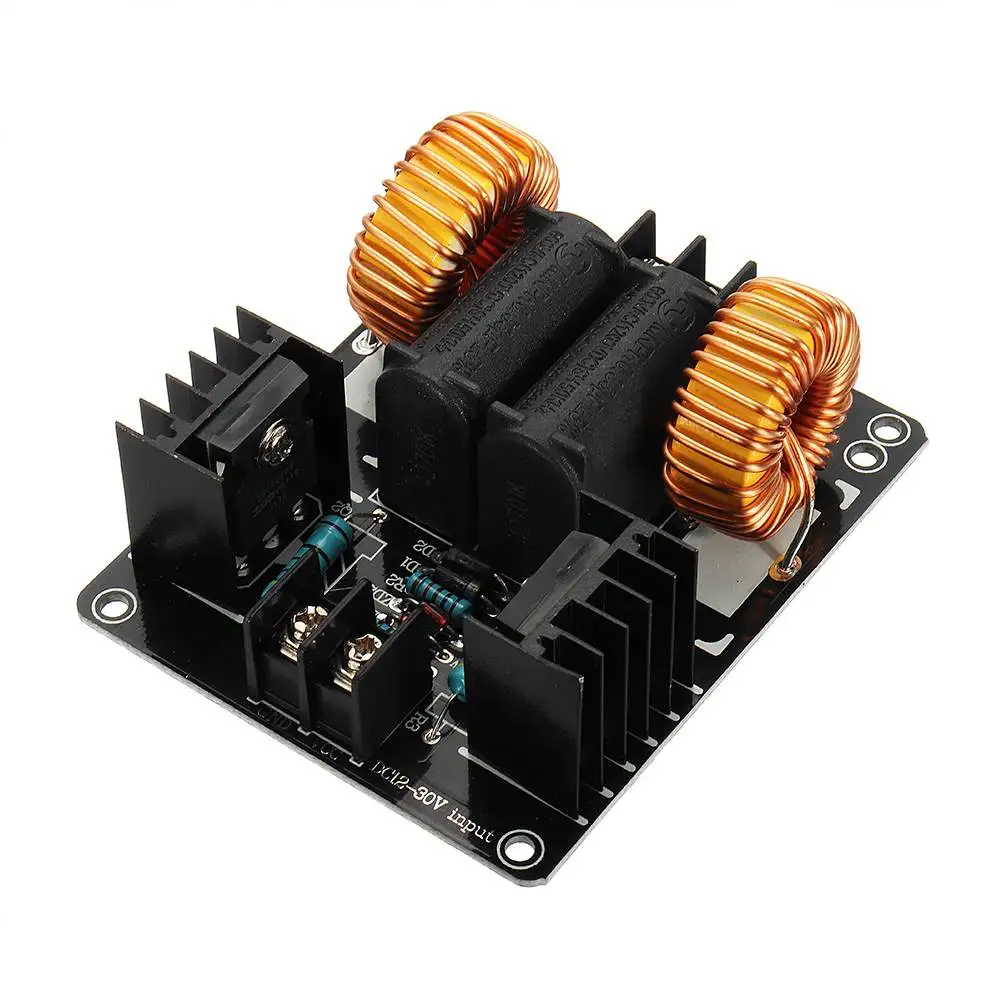

1000 Вт 20A ZVS низковольтная индукционная нагревательная катушка модуль Flyback

1000 Вт 20A ZVS низковольтная индукционная нагревательная катушка модуль Flyback

Спецификация:

Размер: прибл. 85x69x30 мм
Максимальный ток: 20А
Максимальная мощность: 1000 Вт
24В вход без нагрузки ток 3A
48В вход без нагрузки тока 6А

Характеристика:

Этот раздел индукционного нагрева с использованием низкого напряжения постоянного тока питания 12-48 В.
Протестированный источник питания 53 в при исправной работе.
Чем выше напряжение, тем выше ток нагрева, тем лучше эффект, но в то же время тепло также большое, таким образом, чтобы устранить фактическую ситуацию, чтобы выбрать входное напряжение, достаточно общего использования слов 24В или 36В источника питания.
Из-за своей умеренной мощности, используется для небольших частей DIY игроков закалки, отжига и другой термической обработки.
Также может использоваться с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов, равномерное нагревание быстро, очень удобно.

В комплект входит:

Плата драйвера-1 шт.

Примечание:

1. Комплект содержит полный набор элементов цепи вождения и латуни, покупателям необходимо принести свою собственную мощность и блок охлаждения.

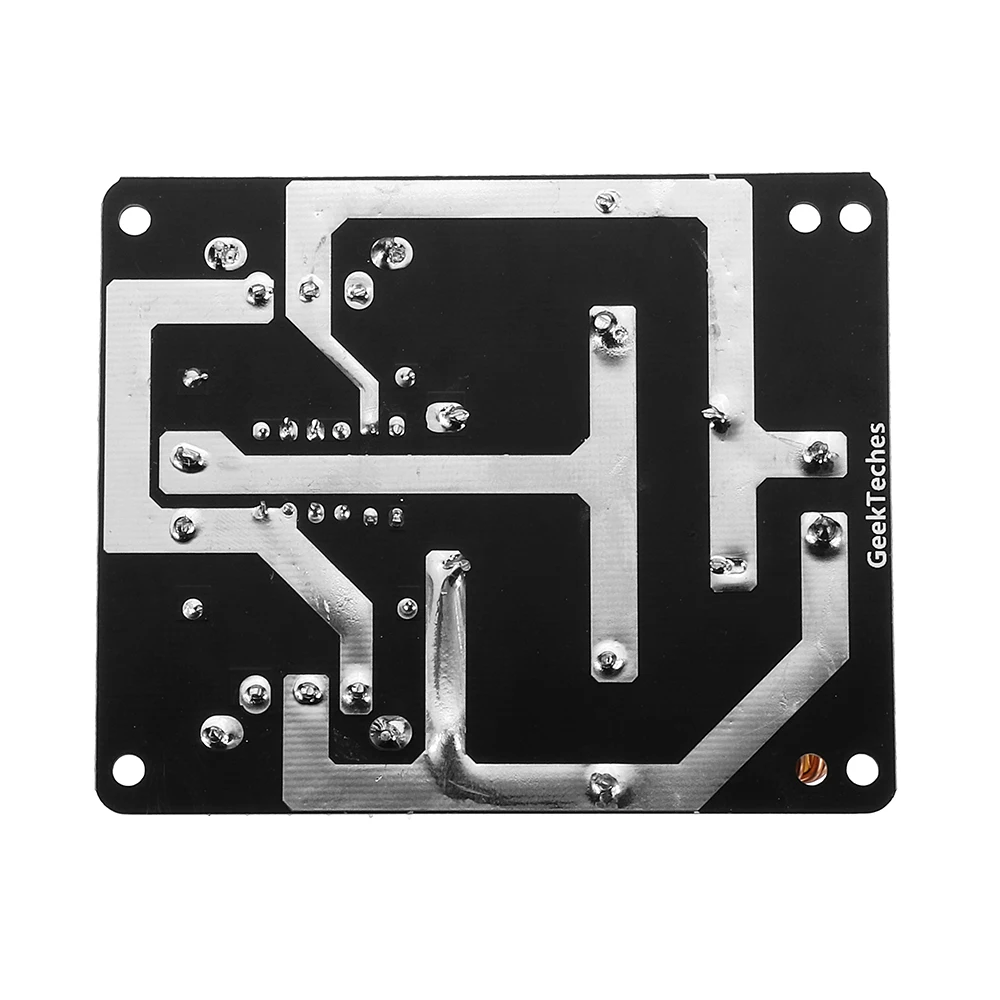

2. Печатная плата с использованием двусторонней стекловолокна, в основном, медные следы используются для расширения. Используйте общую обратную поверхность резонансной цепи.
3. Непрерывная работа, пожалуйста, добавьте вентилятор, чтобы сдуть сверху, к резонансным конденсаторам и другим компонентам прохладно.
4. использование импульсного источника питания, обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открывала выходное напряжение машины, медленно растет, пока он включен до индукционного нагрева, если напряжение поднимается до 12 В, так как Пуск недостаточного напряжения не может позволить себе вибрацию, В результате двух одновременных проводящих mos труб, поэтому сгорели компоненты. Таким образом, первый начнет переключать напряжение источника питания достигает 12 в выше, а затем получить доступ к индукционной нагревательной цепи.
5. объем нагреваемого объекта внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или выгорания источника питания на цепь.
6. хотя эта схема может переносить 20-30A входной ток, но не превышать 15A при безопасной работе, вы можете легко добавить Амперметр между блоком питания и нагревательной платой, но всегда следите за текущей перегрузкой.
7. Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором.
8. Чтобы увеличить теплоотвод с помощью заказной подложки толщиной 8,5 мм. Мощность охлаждения очень мощная.
9. Использование столбов M4, лихорадка меньше, эффективнее.
10. Допускается погрешность в 1-5 мм из-за ручного измерения.
11. Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же.
