Радиочастотный модуль LoRa SX1278 PM1280 433 МГц приемник связи на большие расстояния и

Радиочастотный модуль LoRa SX1278 PM1280 433 МГц приемник связи на большие расстояния и

Внимание:

1. Уважаемые покупатели из Бразилии, Перу и Чили, прежде чем выбрать DHL для отправки, пожалуйста, подтвердите, что вы можете завершить таможенное оформление самостоятельно, и обязательно сообщите нам свой номер НДС при оформлении заказа.
2. Все таможенные пошлины должны быть объявлены клиентом.

50 шт. 433 м lora Модуль 200 шт. 433 м lora Модуль 50 шт. 7139 fsk Модуль 200 шт. 7139 fsk модуль

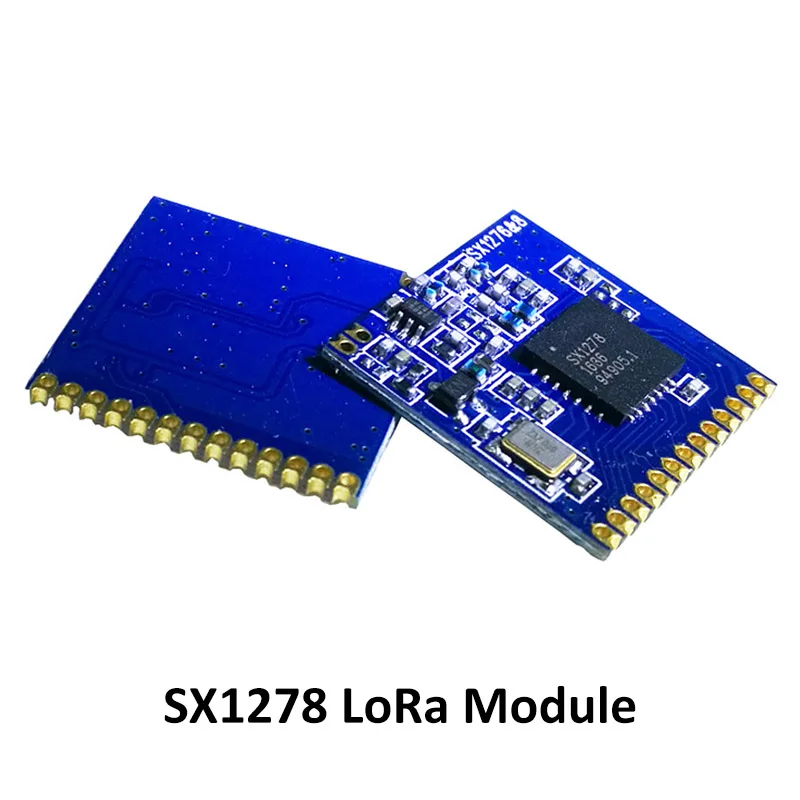

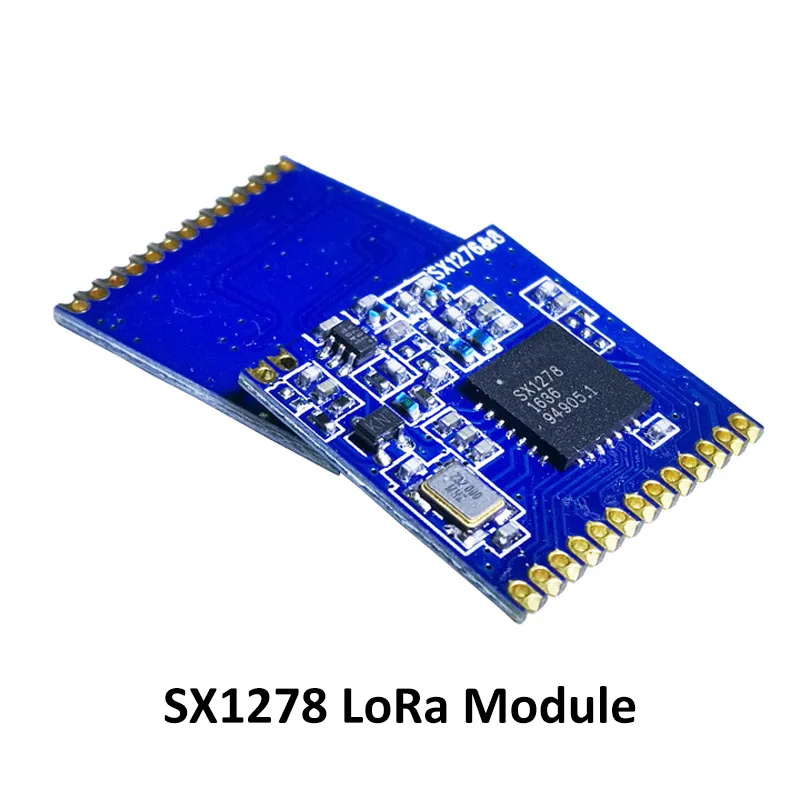

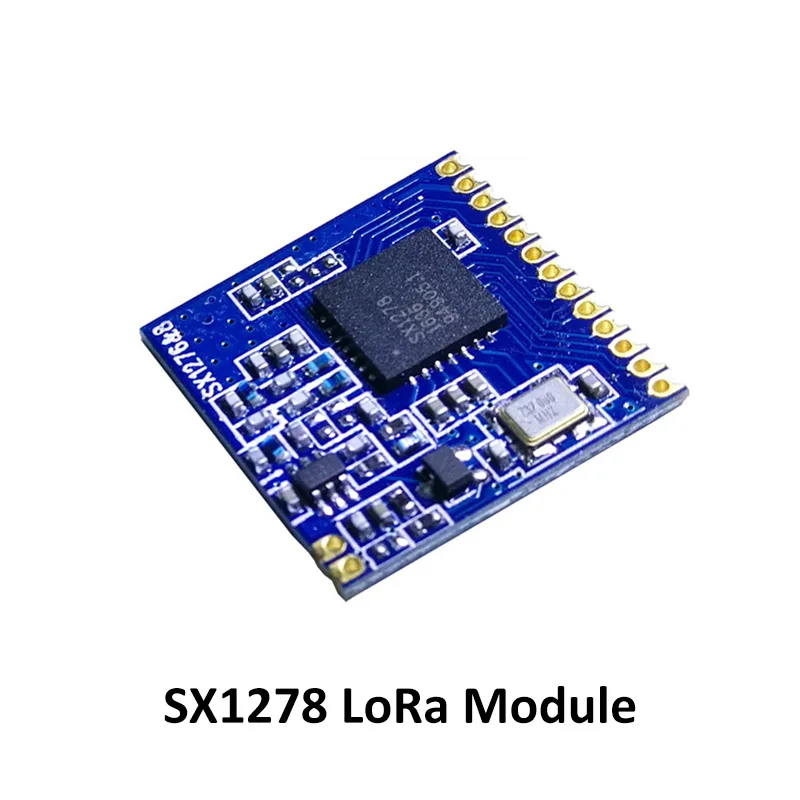

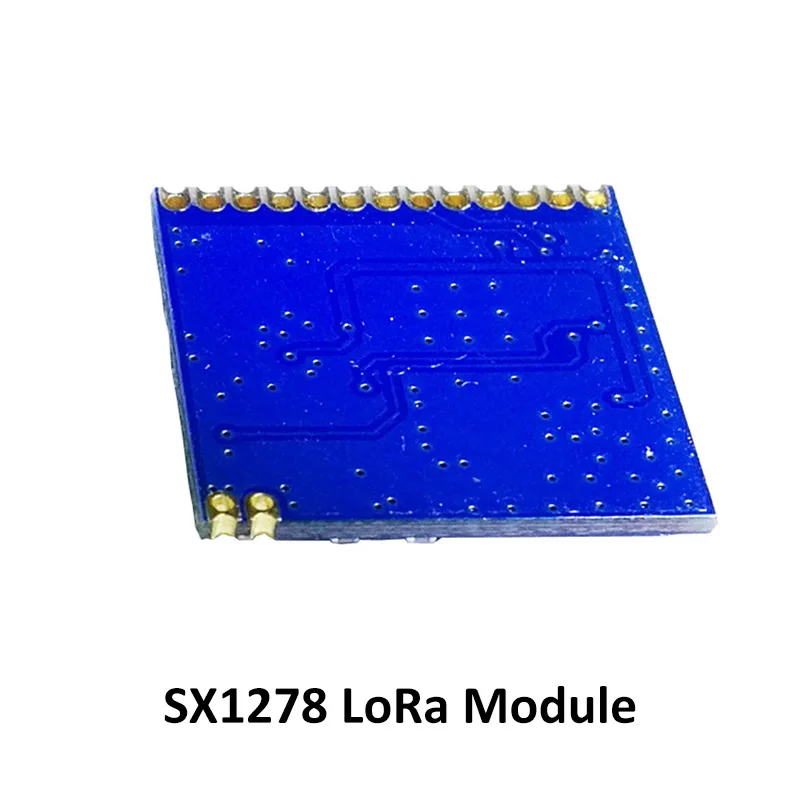

433 МГц РЧ LoRa модуль SX1278 PM1280 дальний Коммуникационный приемник и передатчик SPI LORA IOT + 433 МГц антенна

Характеристики модуля

▪FSK/GFSK , LoRa (Дальний диапазон) Технология распространения спектра

▪ Полудуплексная связь

■ Отличное Блокировка иммунитет

▪ Отклонение канала (ADJ):56dBm

▪ Высокая чувствительность RX: -139dBm

▪ ISM multiband, бесплатно без необходимости применять для частот

■ Опциональная Многочастотная, многократная скорость передачи, может быть применена в FDMA и FM технологиях

■Интеллектуальный сброс, монитор низкого напряжения, таймер, режим низкой мощности, режим сна

▪ Низкая мощность тока RX: 12 ~ 13 мА

▪ 256 байт FIFO TX/RX

Обнаружение ISSI канала

▪ Режим передачи: FIFO/прямой режим (рекомендуемый режим пакета FIFO)

▪ Конфигурация: AFC/air wakeup/низкая мощность/carrier sense/FEC коррекция ошибок/AEC шифрование

Применение

▪ Система дистанционного управления и сбора данных

■ AMR (счетчик воды, амперметр и газовый счетчик) автоматическое считывание счетчика

▪ Беспроводной ручной блок, нефтяное месторождение, горнодобывающая зона, строительная площадка, завод

■ Промышленный сбор данных, передача и интеллектуальное управление

▪ Беспроводная система сигнализации

▪ Система умного дома

▪ Детский монитор, больничная система вызова

■Беспроводной терминал для передачи данных небольшого размера

Электрическая спецификация

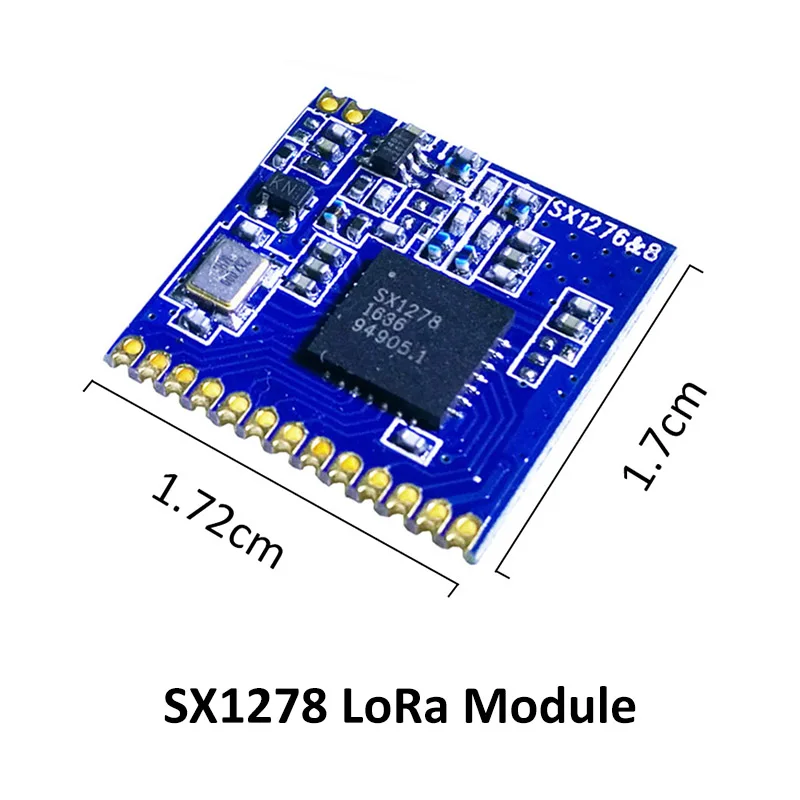

Размер модуля и определение штифта

Уведомление о применении

1.Напряжение не может быть вне диапазона модуля источника питания Напряжение 1,8 ~ 3,6 V, если превышу 3,6 V чип будет выгорать. Рекомендуем напряжение 3,3 V.

2. Интерфейс модуля принимает полукруг склеивания колодки, все GND pin должны держать надежное соединение с цифровой заземления цепи.

3. Антенна должна держаться подальше от заземления системы.

4. MCU не имеет одночипного порта SPI и может имитировать время SPI для осуществления операции чтения и записи с помощью обычного порта ввода/вывода. Скорость SPI не превышает 10 МГц.

5. Если источника питания MCU является 3,3 V, он может соединяться с модуль без последовательного сопротивления; Если источника питания MCU составляет 5 В, 3,3 V/5V уровень цепи переключения должны быть доступны

6. DIOO и DIO2 являются распространенными данными I/O, могут производить необходимый триггер сигнала в соответствии с конфигурацией приложения

7. В многоканальном приложении расстояние между каналами составляет 1 МГц, если менее 1 МГц, это легко вызвать одинаковые Частотные помехи.

7,1 Примечание

1. Скорость связи модуля будет влиять на расстояние связи, чем выше скорость связи, тем короче будет Расстояние связи.

2. Скорость связи модуля будет влиять на чувствительность RX, чем выше скорость связи, тем ниже будет чувствительность RX.

3. Напряжение источника питания будет влиять на мощность передачи, в пределах допустимого диапазона рабочего напряжения источника питания, чем ниже напряжение, тем ниже будет мощность передачи.

4. Изменение рабочей температуры может привести к миграции рабочей частоты. Он не влияет на применение, пока температура находится в пределах рабочего температурного диапазона.

5. Антенна влияет на дальность связи, поэтому следует применять антенну, которая соответствует частоте модуля, соотношение стоячих волн должно быть небольшим и сопротивление близко к 50 Ом

6. Положение установки и метод модуля могут повлиять на расстояние связи.
