2 "45 мм Три 3 кулачковый патрон 1 8 ~ 56 мм/12 65 Z011 зажимной для мини-токарного станка

2 "45 мм Три 3 кулачковый патрон 1 8 ~ 56 мм/12 65 Z011 зажимной для мини-токарного станка

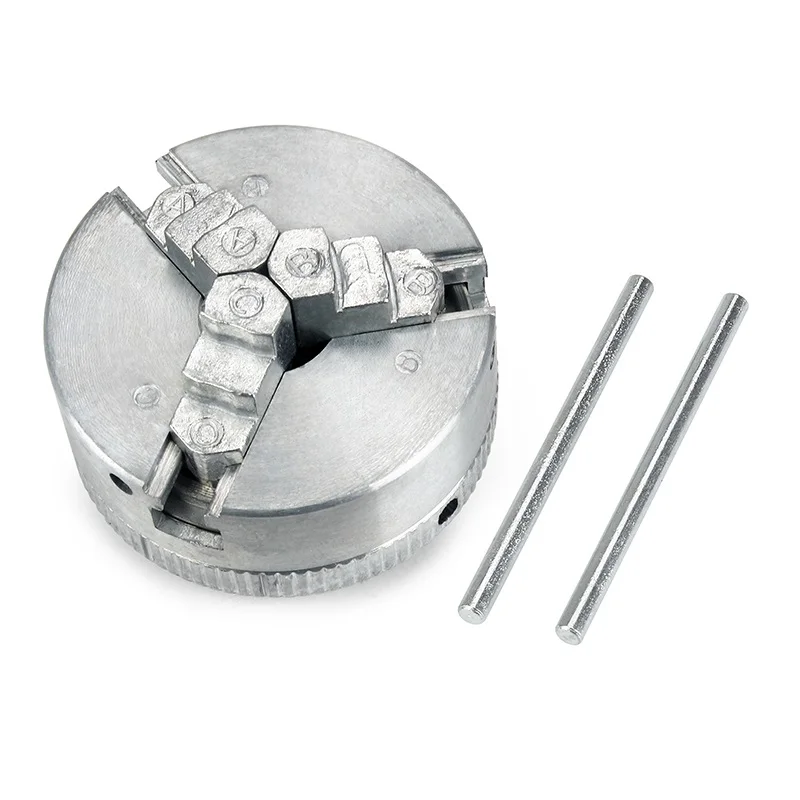

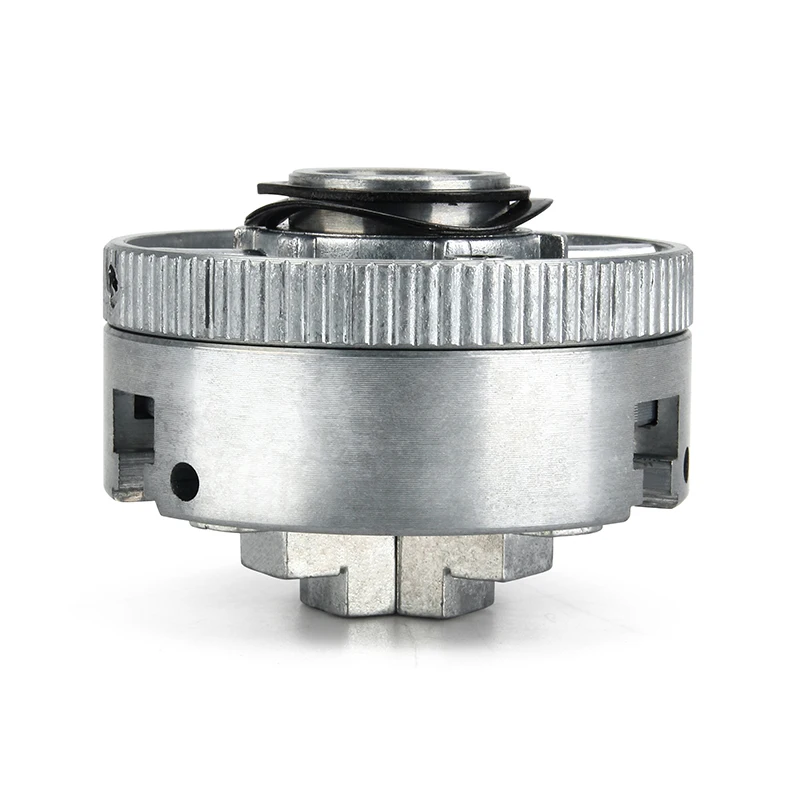

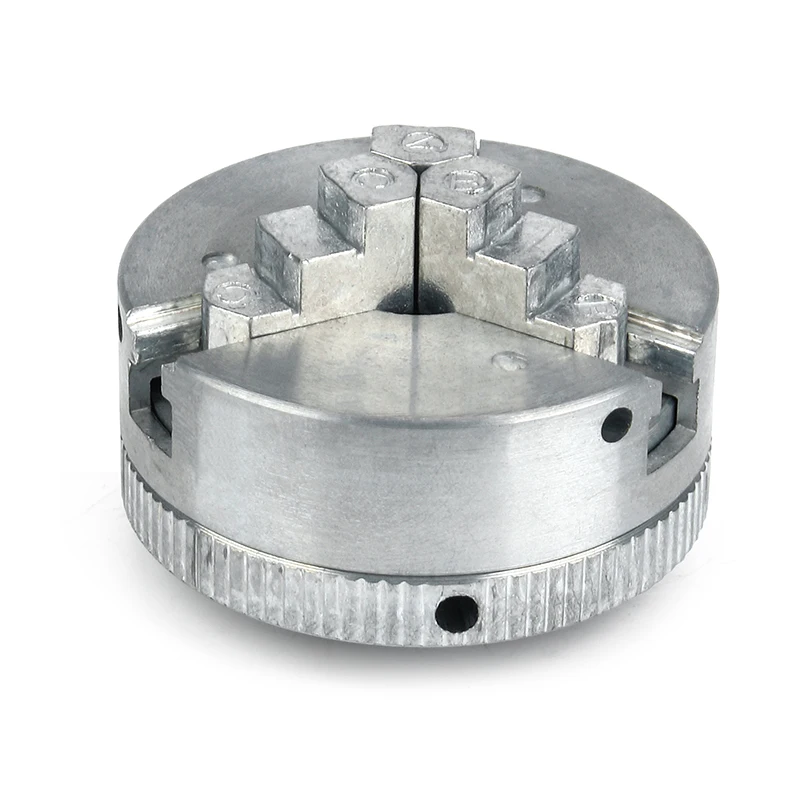

1. Бросали-кулачковый патрон

Материал: цинковый сплав

Вес: 160 г

Размер: общий наружный диаметр 48 мм

Максимальный диаметр зажима когтей: 20 мм;

Максимальный внутренний диаметр когтя может быть зажат: 35 мм;

Максимальный наружный диаметр зажима анти-коготь: 48 мм.

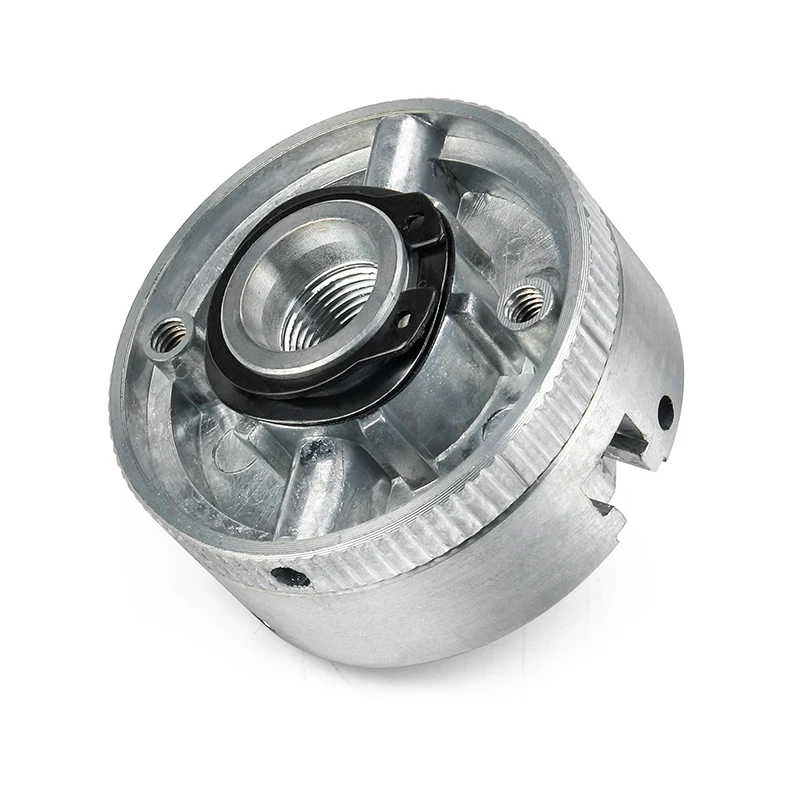

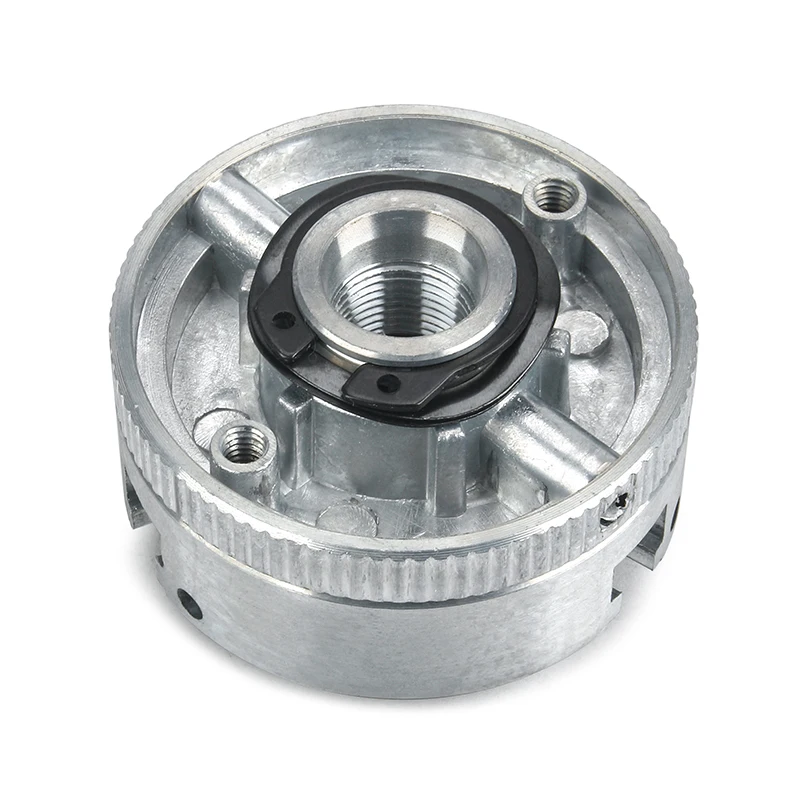

Резьба: M12 * 1 (нестандартная)

Диаметр центрального отверстия: 10 мм

Использование: фиксированный твердый или полый круглый материал, треугольный материал, шестиугольный материал.

Кроме того, два запирающих утюга используются для блокировки трех тарелка лапа, а не шатун! Пожалуйста, обратите внимание!

Вставьте два запирающих утюга в два небольших отверстия трех тарелка лапа, поверните диск с тремя когтями, чтобы зафиксировать утюги, чтобы открыть или закрыть Три когти, поверните патрон до тех пор, пока Три когти не будут вытеснены, и измените направление Трех Когтей, чтобы изменить три тарелка Лапа. Максимальный размер зажатой заготовки.

Примечание:При установке трех челюстей количество когтей должно быть в одном-в одном соответствии с номером на диске. Три когти должны быть прикручены в порядке A, B и C во время установки, и обратите внимание на резьбовое направляющее внутри трех тарелка Лапа. Зазубрина, зазубрина прикручивается к канавке A-claw, а A-claw прикручивается к канавке B-claw. B-claw прикручивается к канавке C-claw. Цифры, соответствующие положительным когтям: A-A, B-B, C-C!

При обработке больших заготовок необходимо использовать анти-когти. В это время заказ когтей: C-A, A-C, B-B! (Обратный Коготь может быть до 45 мм в диаметре!)

2 блокирующих стержня (не соединительные стержни! Пожалуйста, обратите внимание!)

Параметры стержня замка: диаметр 3 мм, длина 45 мм, набор из 2

Использование рычага блокировки: рычаг блокировки для трех тарелка лапа с тремя когтями свободно фиксируется

2. Четыре кулачковый патрон

Особенности:

1. Короткое цилиндрическое крепление центра

2. Патроны модели K12 снабжены цельнокроеными челюстями (включая набор внутренних челюстей и набор внешних).

3. Челюсти для K12A, K12C и K12D патроны состоят из двух частей челюсти. Они могут использоваться как внутренние челюсти с помощью регулировки

4. Челюсти для K12A и K12D патроны соответствуют стандарту 03442

5. Патроны модели K12 поставляются с традиционными двухкомпонентными челюстями.

Функция:

Четырехкулачковый синхронный механизм для зажима четырех квадратных, квадратных частей, также применяется к типу вала, дисковым частям.

Применимые станки и аксессуары:

Общий токарный станок, экономичные токарные станки с ЧПУ, шлифовальные станки, фрезерные станки, аксессуары для сверления и станков и т. д.

Характеристики:

Материал: Закаленная сталь

Модель: K12-80

Макс. Об/мин: 4800 об/мин

Челюсть: 4 челюсти

Высокая точность: ≤ 0,05 мм

Применение: Для сверлильного фрезерного станка с ЧПУ

Цвет: серебристый

Токарный патрон:

Диаметр: 80 мм (3,150 ")

Толщина: 55 мм (2,165 ")

Центр отверстия: 16 мм (0,630 ")

Диаметр круга болта: 66 мм (2,598 ")

Runout: 0,07 мм (0,003 ")

Внутренняя челюсть:

Диапазон зажима A-A1: 2- 22 мм (0,079-0,866 ")

Диапазон помех B-B1: 25- 70 мм (0,984-2,756 ")

Внешняя челюсть

Диапазон зажима C-C1: 22-63 мм (0,866-2,480 ")

В комплект входит:

1 x самоцентрирующаяся челюсть

3 x внутренние челюсти

3 x наружные jawslarge

1 х Защитный ключ патрона
