Особенности:

1. DC8-60V диапазон рабочего напряжения (это означает, что панель управления может работать в этот диапазон напряжения; Контроллер источника питания и шум вентилятора серийной собираются вместе, фактическая работа; он должен быть подключен к питанию в соответствии с вентилятором источника питания, в противном случае это может привести к повреждению вентилятора).

2. Двойной путь независимый контроль температуры; Он по очереди демонстрационные двух каналов температуры (-9,9 ℃to 70,1 ℃; Ошибка <1 ℃) и Скорость вентилятора (разрешение 10 об/мин; Максимальный дисплей 999x10 об/мин; больше, чем скорость отображения 999).

3. Низкая скорость вентилятора и контроль температуры зоны устанавливаются нажатием кнопки с гибким контролем и большой диапазон настройки; Программы будет сохранена после установки.

4. Переключатель стоп-сигналами вращающийся функция сигнала тревоги может быть набор (внешний Соединительный AC зуммер держит пищать; В настоящее время отключения по умолчанию).

Рабочие параметры:

1. Рабочее напряжение: DC8-60V (должна быть равна вентилятор напряжения; В том случае, если вы используете вентилятор 12v, 24v источника питания сделает вентилятор сгорел)
2. Рабочий ток: панель управления рабочий ток 35mA (l2V) 22mA (24V)
3. Управление способность: не только с помощью вентилятора в настоящее время, но вентилятор контактные разъемы на плате не должна превышать 3A ток; Если вы используете больше тока вентилятора, пожалуйста, свяжытесь с вентилятор источника питания кабель для основного источника питания напрямую!
4. Управление Выход диапазон: 10% -l00 % (этот размер получен при сигнал Выход погоды; Фактической ситуации зависит от производительности вентилятора)
5. Температура зонд Технические характеристики: NTC 10K B = 3950
6. Температура измерения:-9,9 ℃ до 99,9 ℃, могут возникать расхождения на <2 ℃ (1% зонд с 70 ℃) 3 ℃(> 70 ℃)
7. Контроль температуры зоны диапазон: ускорение скорости температуры 5-94 ℃, полноскоростной температуры 10-99 ℃
8. Скорость измерения: 10-9990 об/мин, в результате чего был Скорость отображения 999; Разрешение: 10 об/мин, витрина * 10 об/мин (Скорость замер производится на основе общего 2-полюсный сигнала вентилятор дизайн; большая часть вертушки 2-полюсный сигнала)
9. Стоп-сигналами вращающийся сигнализации Скорость: менее 375 об/мин
10. Цепи Размеры: 65 мм * 65 мм * 15 мм, расстояние от центра отверстия 56 мм * 56 мм, диаметр 3,2 мм

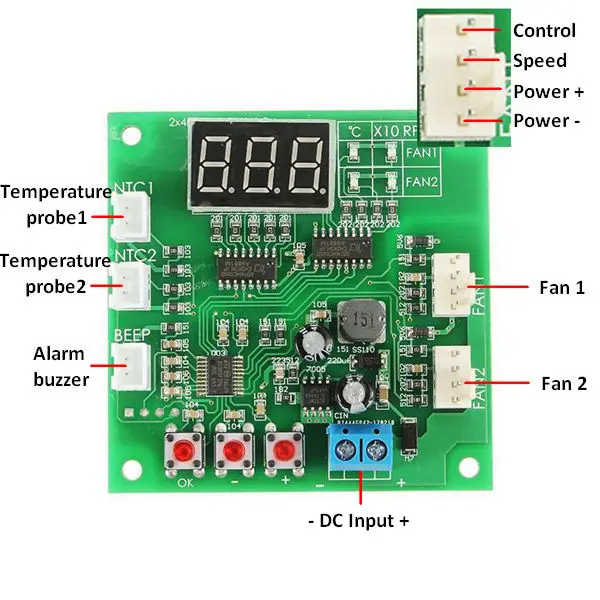

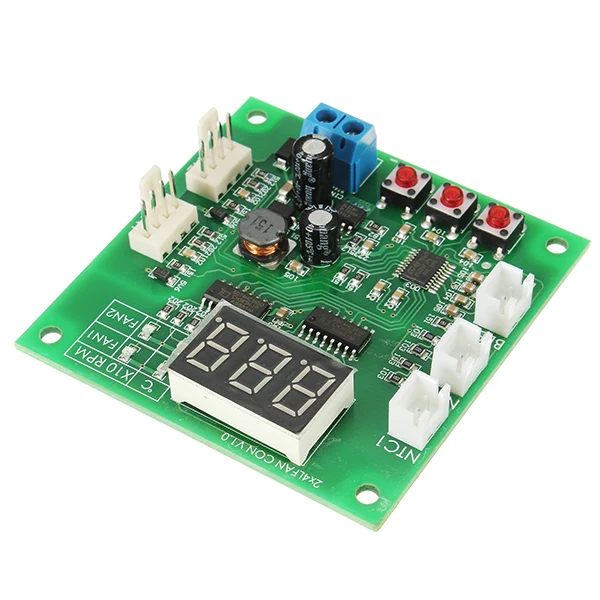

ЭлектропроводкаПодключения Инструкции по уходу за изделием

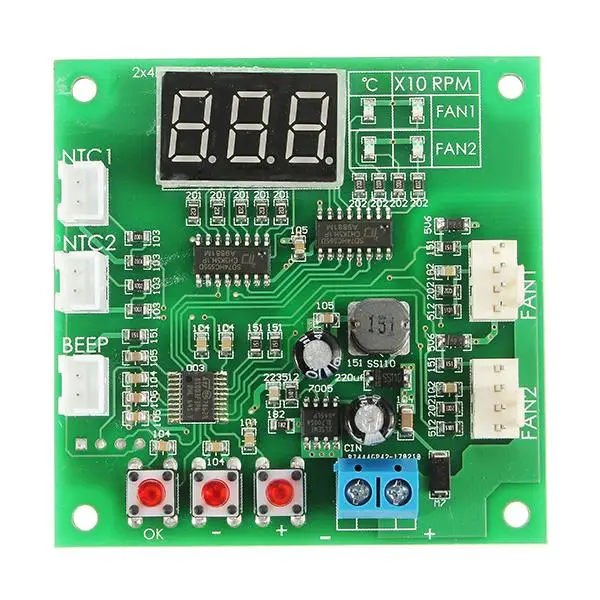

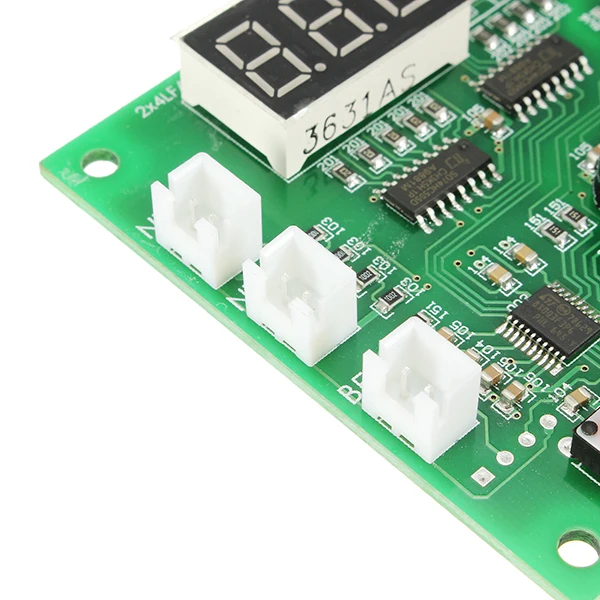

Подключите синий представляет наиболее продаваемые наборы винтовых для основного источника питания (источника питания напряжения равен с помощью вентилятора напряжения в течение 8-60v Диапазон); Пожалуйста, не подключайте обратно; подключите «Канал 1» и «Канал 2 "два 4P разъем для вентилятора и последовательности источника питания отрицательный, положительные, скорость Отзывы и PWM Управление (Для получения более подробной информации см провода соединительные схему ниже); Соединительный такие, как "термо 1» и «тепловой 2» NTC термистор (параметр 10K B = 3950) использует соответственно двух-канальный вентилятор контроля температуры измерения температуры; Подключить «Звуковой сигнал» соединитель переменного тока для адаптера переменного зуммер и когда вы отключаете холодильник-вращающийся сигнализации запускается, вентилятор, стоп-сигналами вращающийся зуммер держит звуковой сигнал.

ЭлектропроводкаПодключенияПримечание:

Один разъем вентилятора дай через ток 3A; Если вы хотите, чтобы управлять более высокий ток вентилятор, пожалуйста, подключите вентилятор источника питания кабель непосредственно к основному источника питания (контроллер контроля способности не имеет ничего общего с током вентилятора и с данным допуском просьба рассмотреть возможность в источника питания кабеля в настоящее время дай через способность).

Дисплей Описание:

Управление доска значение дисплея, светодиодный дисплей 4 с указанием светодиодный дисплей справа от светодиодный дисплей значения: линия 1_two светодиодный s соответственно расшифровывается как канал 1 температуры и скорость (x10rpm) И линии 2_two светодиодный s соответственно подставки для канала 2 температуры и скорость (x10rpm). При нормальных условиях эксплуатации, четырехзначный значения по очереди для отображения; Быстрого переключения цифра значения вручную в любое время, нажав на «+» и «−» на пуговицах; После ручного переключения, он будет оставаться в рамках этой цифры значение в течение длительного времени, чтобы вернуться к приема-превращает отображения. Вы можете блокировать канал 2 дисплей в соответствии с вашими потребностями.

Установка Описание:

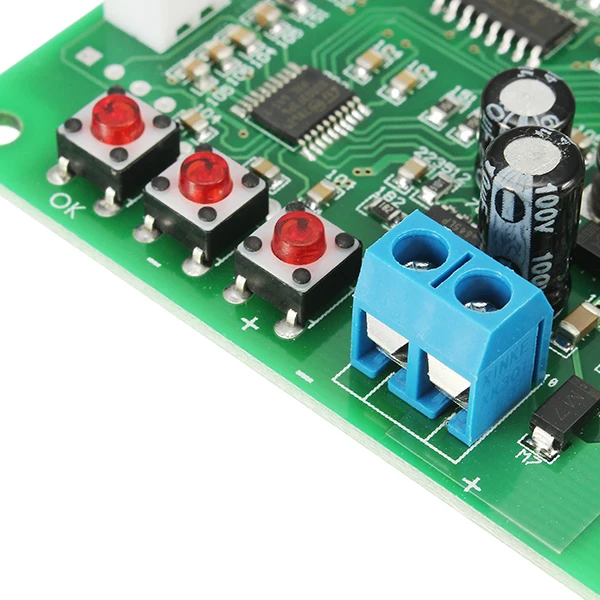

1. Основные настройки скорости: Базовая настройка скорости для регулировки скорости вращения вентилятора перед контроль температуры запускается, который является скорость вентилятора в тех случаях, когда она ниже, чем ускорение скорости температуры. Метод установки: Нажмите и удерживайте кнопку «ок» в любом рабочем состоянии и в настоящее время, канал 1_two светодиодный s светильник в одно и то же время по горизонтали с светодиодный дисплей отображает текущий заданное значение (10-100); Настройка размера, нажав кнопку «+» и «−»
Кнопка и продолжительное нажатие на кнопку, чтобы сделать непрерывного изменения; Нажать кнопку «OK» после того, как предыдущая установка; Войти в канал 2 Базовая настройка скорости; используя один и тот же метод для того, чтобы сделать установку и после установки, нажмите кнопку «ок», чтобы сохранить ее и выхода.

2. Температура зоны контроля и стоп-сигналами вращающийся настройки будильника: при нормальном рабочем состоянии, длительное нажатие «OK» до тех пор, пока Дисплей L **(** это значение цифры); Отпустите кнопку; канал 1_two светодиоды освещение в одно и то же время Горизонтально стендов за то, что он в канал 1 ускорения скорость Температура настройки статус; Комплект значение цифры (в диапазоне 5-94, Единица измерения: см), нажав кнопку «+» и «−» на пуговицах; после установки нажать кнопку «OK», чтобы войти в канал 1 полной скорости статус температуры отображения «H **» комплект сумма одной и той же способом (диапазон 10-99, единица измерения: см); после установки нажать кнопку «OK», чтобы войти в канал 1 стоп-сигналами вращающийся Настройка будильника; Обозначения «+» и «−» Кнопка настройки; «КК» подставки для остановки канал стоп-сигналами вращающийся сигнализация в режиме реального времени «Бон» подставки для запуска канала стоп-сигналами вращающийся сигнализация в режиме реального времени после установки нажать кнопку «OK», чтобы войти в канал 2 цифры установка значения с одной и той же последовательности и метод установки как канал 1. После того, как выше, нажать кнопку «OK», чтобы выйти и сохранить по параметрам.

3. Канал 2 отображает Блокировка установки: в питание пульта управления-выключенном состоянии нажмите и удерживайте кнопку «ок», чтобы активировать его с помощью светодиодный дисплей показывает «2on» (начиная с канала 2 дисплея) или «2oF» (Блокировка канала 2 дисплей); Отпустите кнопку «ок»; Комплект переключатель блокировки, нажав кнопку «+» и «−» на пуговицах; После установки, Нажмите кнопку «OK» еще раз, чтобы выйти и войти в нормальное рабочее состояние.

4. Нормальной и обратный материнскую плату переключатель режимов (добавлено): отключить вентилятор; Под контроллер не подключен к питанию статус, в то же время нажмите (нажмите и удерживайте) обозначения «+» и «−» кнопку для включения питания контроллера; На данный момент система автоматического управления "входит в режим выбора статус; Отпустите кнопку; Нажмите кнопку «+» и «−» Кнопка снова, чтобы переключить режим: отображение «F-1» нормальный режим и демонстрирует F-2»-это обратный материнскую плату для переключения режима переключения после завершения модификации, нажмите кнопку «OK», чтобы выхода (автоматически сохранены при выходе) настройки.

Установка Примечание:

1. Со скоростью и температурная зона состояние настройки, в том случае, если он остается больше чем 15 секунд без работы, он будет автоматически выхода без сохранения данных.

2. В тех случаях, когда температурная зона устанавливается, один и тот же канал полной скорости температура должна быть больше, чем ее скорость ускорения температура должна быть не менее 5 градусов по Цельсию; Когда вы настраиваете работу при температуре значение цифры, которые не отвечают за этими условиями, контроллер будет автоматически подстраиваются под другим температуры значение цифры для того, чтобы обеспечить условий; Это автоматический односторонний регулировки и в том случае, если вам нужно, чтобы регулировать задний, пожалуйста, вручную настроить другой температуры значение цифры.

3. Левый и правый канал 2 Блокировка настроек отображения только влияет на рабочее состояние отображения данных и не влияет на управление и настройка параметров (он может работать нормально).

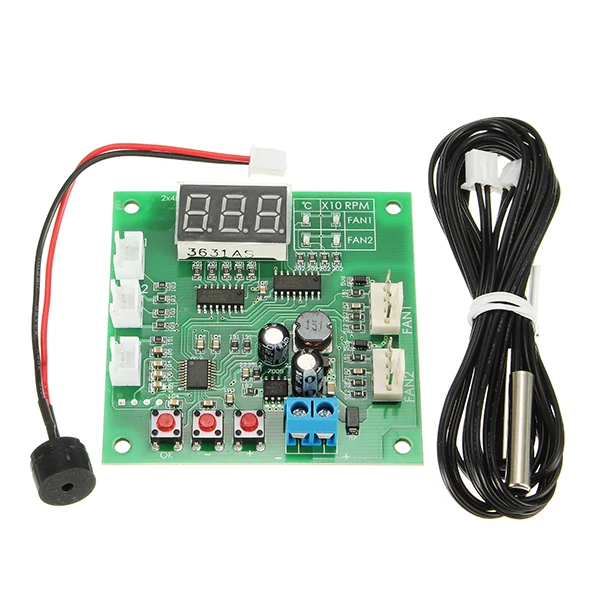

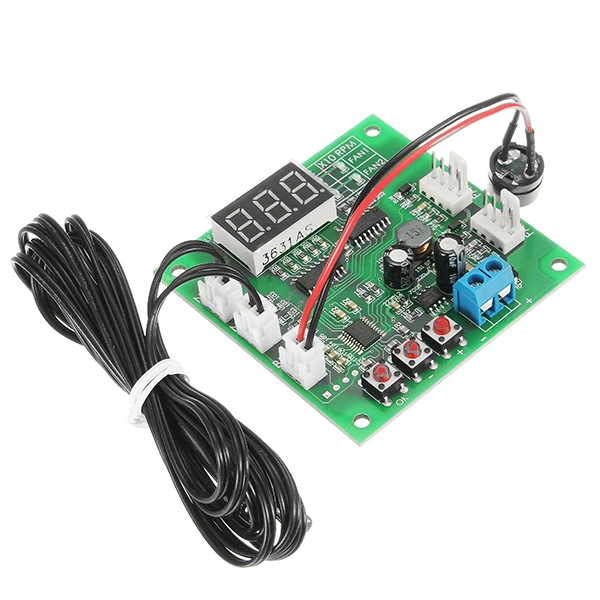

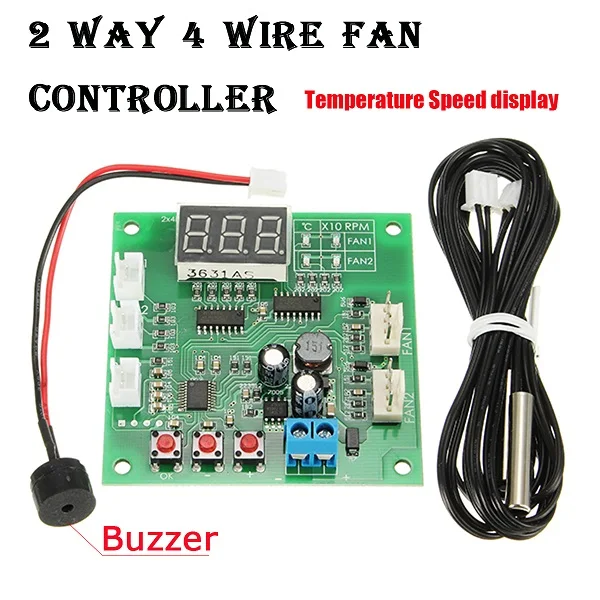

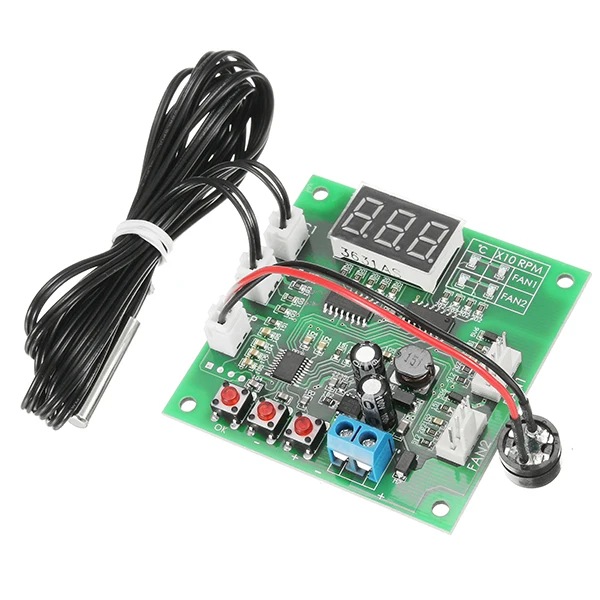

Посылка включает в себя:

1 х Вентилятор регулятор температуры

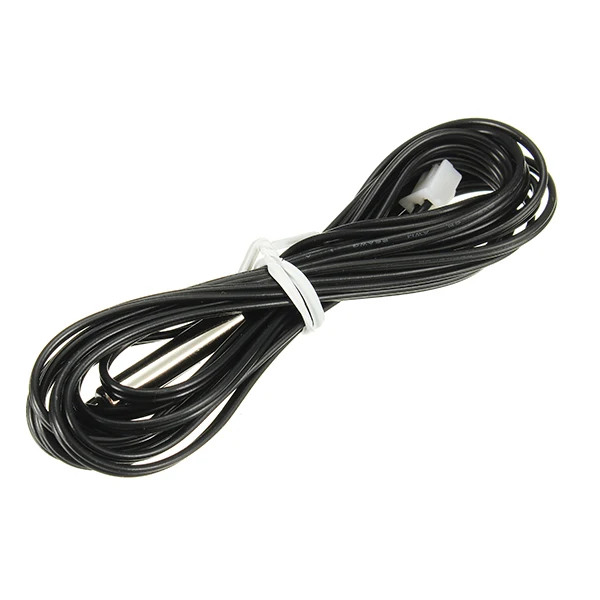

2 x датчик температуры
1 x Диаметр 12 мм (длина), 10 см зуммер
