CoreEP4CE10 FPGA core board включает в себя ALTERA Cyclone IV chip EP4CE10F17C8N бортовой | Электроника

Название продукта:FPGA основная плата, имеет чип ALTERA Cyclone IV EP4CE10F17C8N на борту

Обзор

CoreEP4CE10-это основная плата FPGA, которая оснащена встроенным устройством EP4CE10F17C8N, поддерживает дальнейшее расширение.

Бортовое последовательное устройство конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,00 мм шаговый шаг, подходит для подключения к вашей системе приложений

---

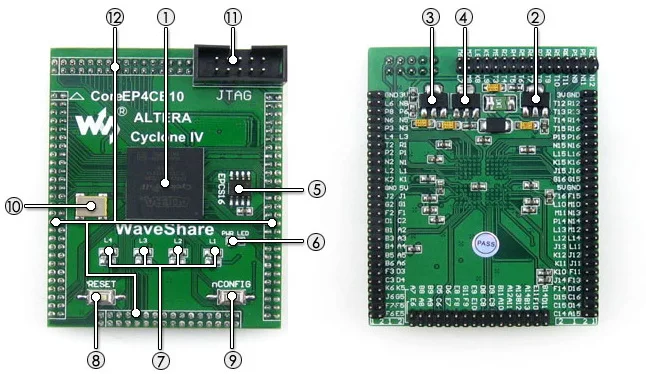

What's On Board

EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями:Рабочая частота:50 МГцОперационной Напряжение:1,15 в ~ 3,465 вПосылка:BGA256Ввода/вывода:164LEs:10KОперативная память:414kbPLLs:2Отладки/программирования:Поддержка jtag AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м для активного отдыха с украшением в виде кристаллов JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Джтаг Интерфейс

На рисунке ниже показана надпись JTAG

---

Развития ресурсы Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL, NIOS II C) Схема (PDF) FPGA документация развития

Посылка содержание

Основная плата CoreEP4CE10 x 1
