3S Li Ion bms 15A 20A 30A 40A 50A 60A 12 6 V 18650 общие отдельные для 3 7 литий ионный аккумулятор с







3S 10A15A20A30A40A50A60A 12V BMS общий порт для литиевая батарея пакет 18650 Номинальный 3,7 V ионно-литиевая аккумуляторная батарея



1. Обзор

DG3S10A/15A/20А/30A/40A/50/60AИспользуется для аккумуляторов 3 серии 12 В.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

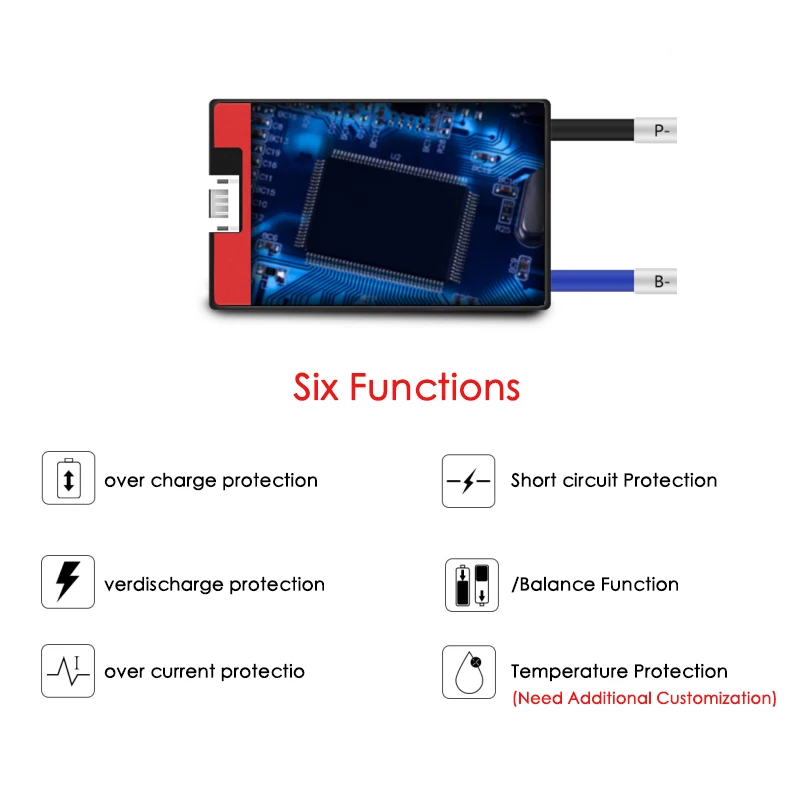

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.



2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.



◆Сильная способность к нагрузке, постоянная разрядка тока 10А, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.



Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.



◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.



◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.

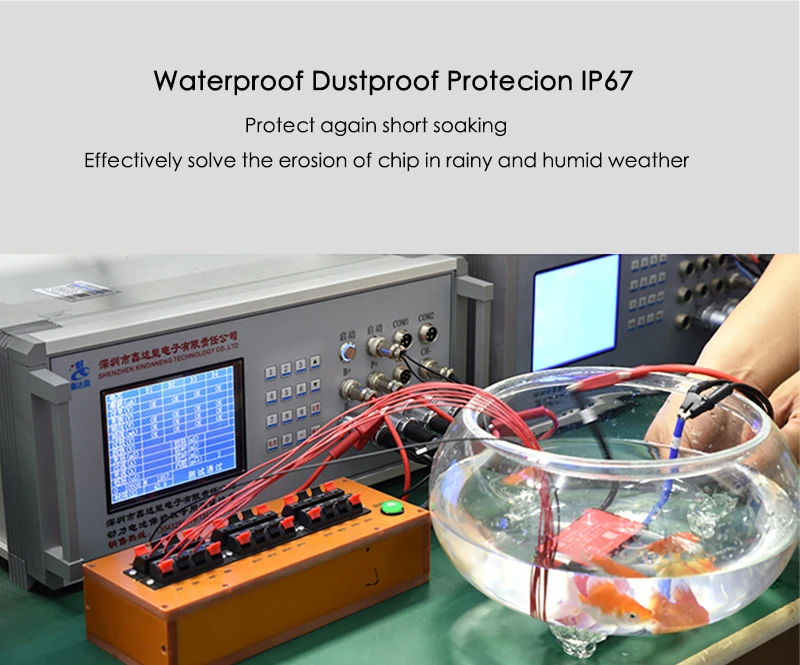

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие



3. Технические параметры

Техническая спецификация для 3,7 V литий-ионный аккумулятор BMS( 10A-60A) Содержание Спецификация Блок Примечание 10A 15а 20А 30A 40А 50A 60А A Разряд Постоянная разрядка тока 10 15 20 30 40 50 60 A Защита от перегрузки по току 30 ± 5 50 ± 5 60 ± 10 100 ± 20 120 ± 20 150 ± 30 180 ± 30 A Зарядка Напряжение зарядки Серия № * 4,25 V Зарядный ток 5 8 10 15 20 25 30 A Общий порт Зарядный ток 8A по умолчанию A Отдельный порт Защита от перезарядки Перезарядка вольт 4,25 ± 0,05 V Задержка защиты от перезаряда вольт 1. S Разрядка напряжения 4,15 ± 0,05 V Балансировка мощности Баланс мощности вольт 4,18 V Баланс релиз вольт 4,18 V Баланс тока 30 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,7 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 3,0 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Выключение нагрузки Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключение нагрузки Температурная защита Температурная защита Зарядка<0℃, Разрядка>70℃ ℃ Требуется дополнительная Настройка Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток ≤ 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -20 ~ 70 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃
