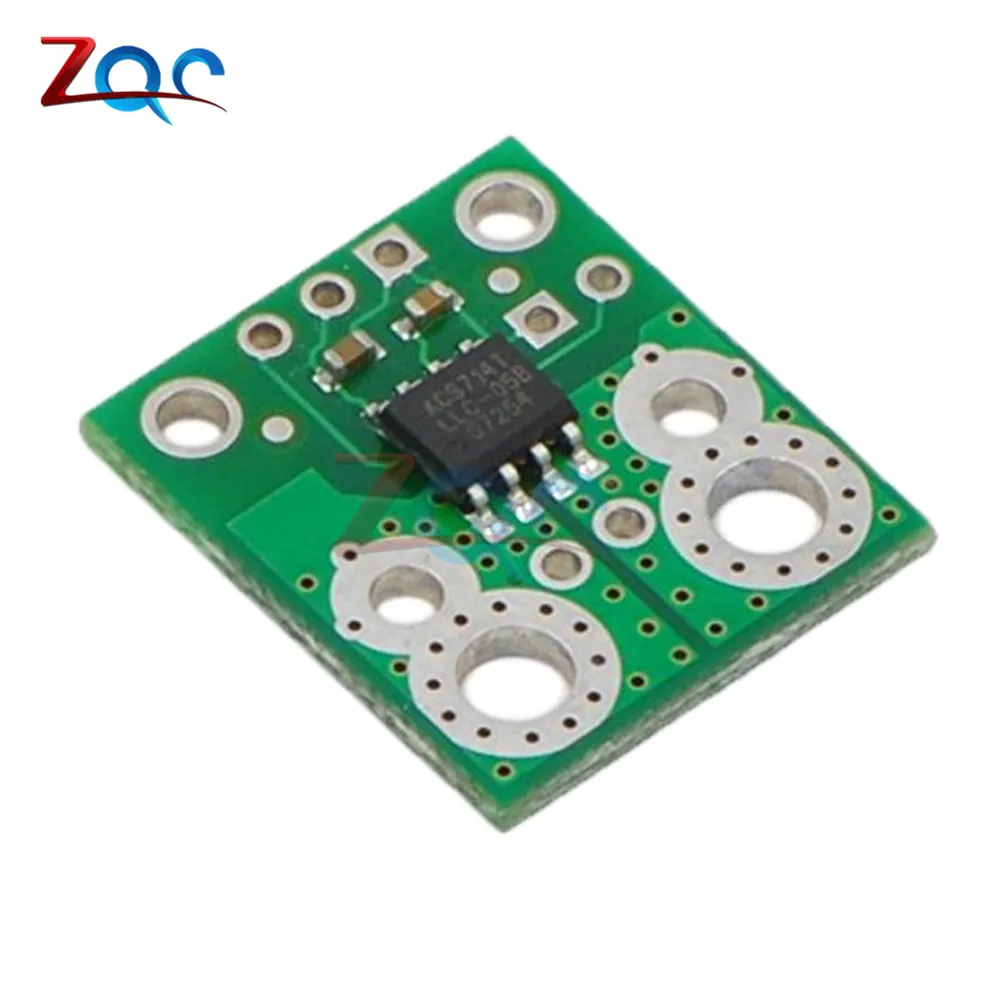

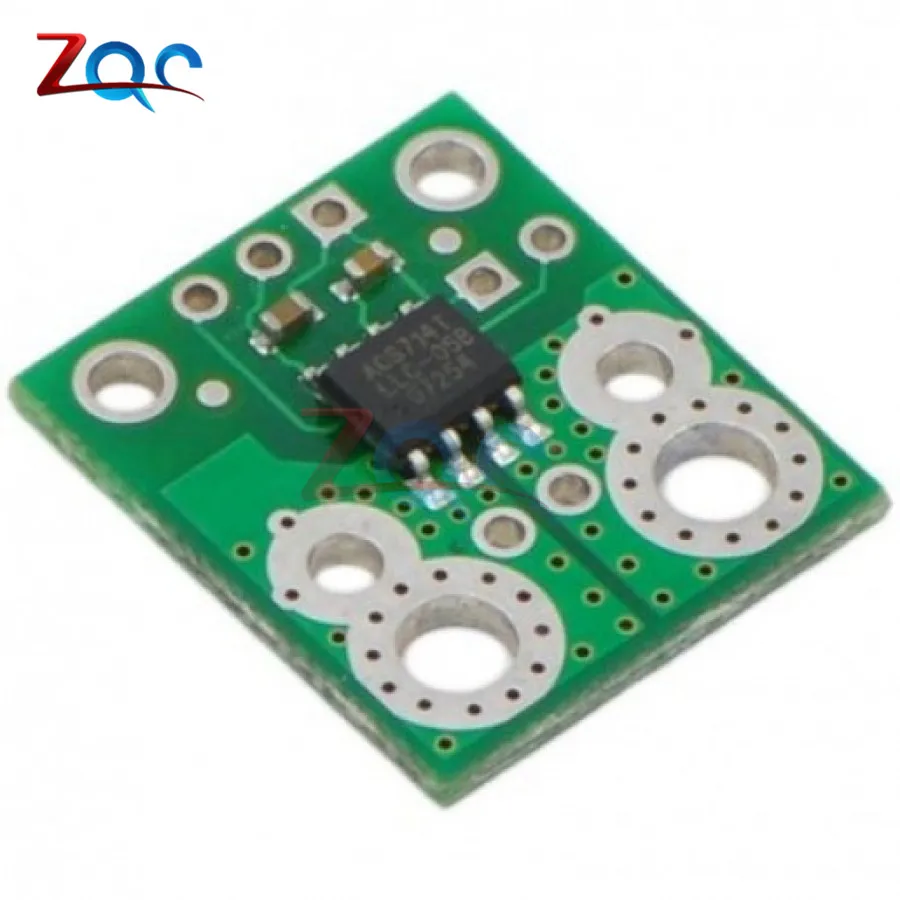

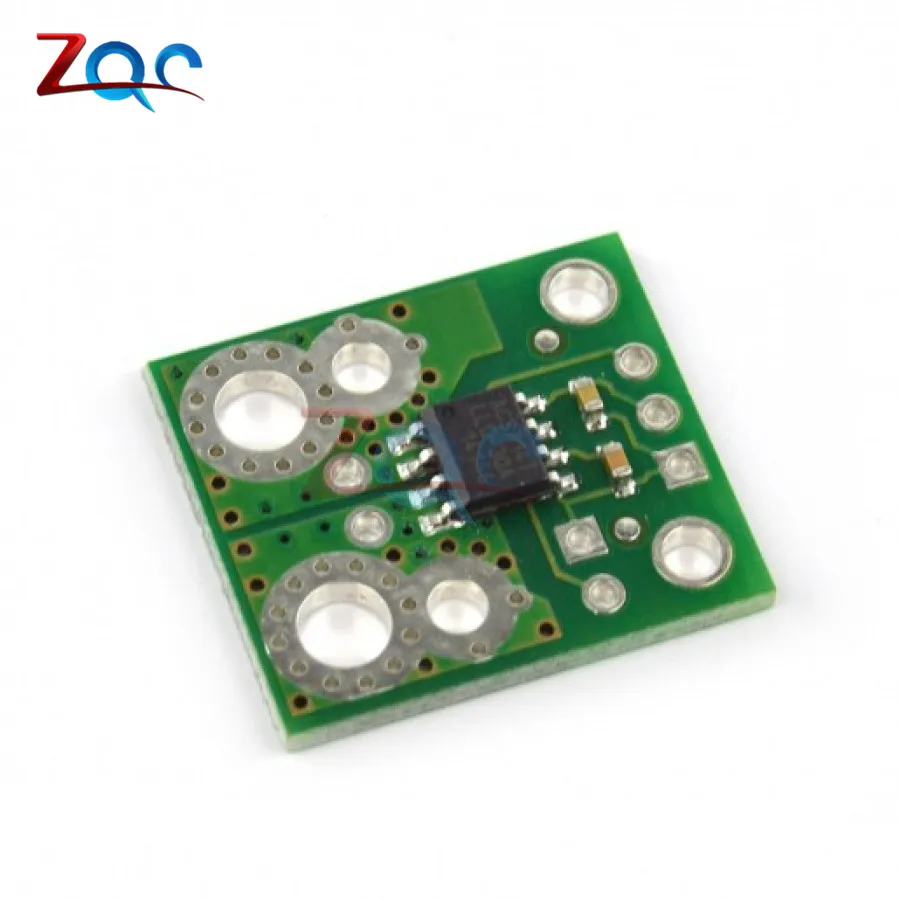

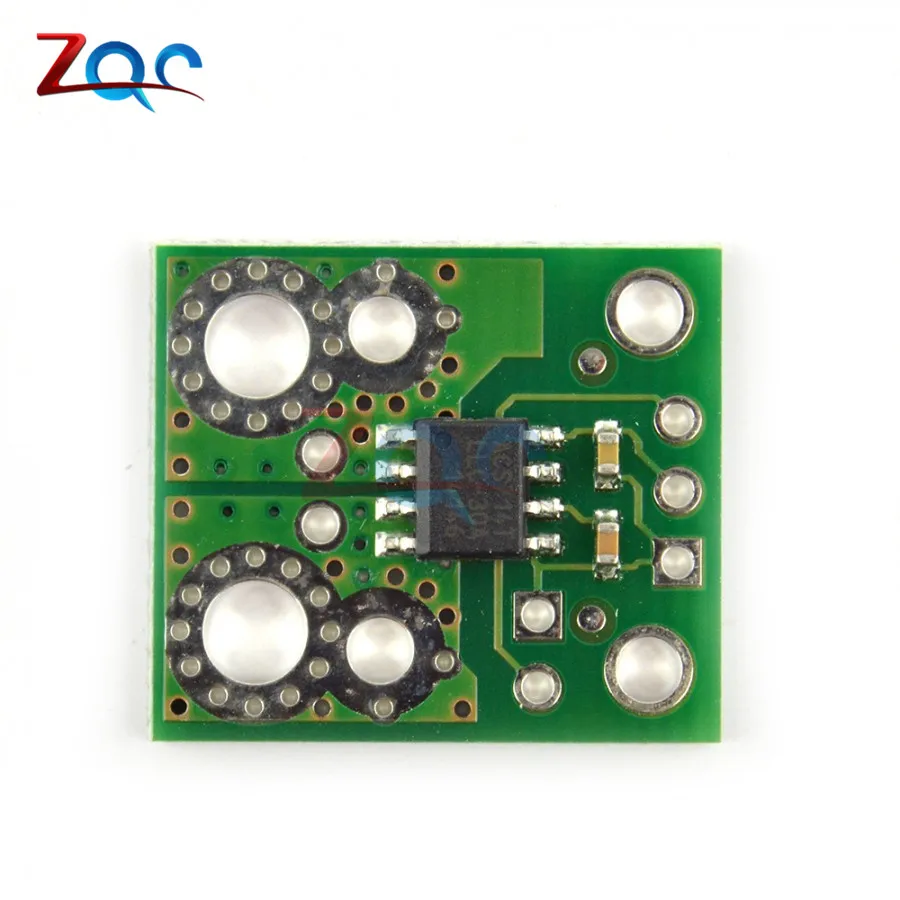

Этот датчик тока представляет собой несущую плату или секционную плату для ACS714LLCTR-30A-T Allegro на основе эффекта Холла линейный датчик тока; Pololu поэтому рекомендуется внимательно прочитать таблицу данных ACS714 (678k pdf) перед использованием этого продукта. Датчик работает при 5 В и имеет выходную чувствительность 66 мВ/А. Плата полностью заполнена компонентами SMD, включая ACS714, как показано на рисунке продукта. В следующем списке приведены некоторые ключевые особенности датчика:

Предназначен для двунаправленного входного тока от-30 А до 30 А (хотя надежный датчик IC может пережить до пяти раз перегрузки по току).
Проводящий путь внутреннее сопротивление, как правило, 1,2 МОм и PCB производится с 2-oz медь, таким образом, очень мало энергии теряется в доски.
Применение of a Датчик Холла означает, что IC способен электрически изолировать ток путь от датчика электроники (до 2,1 kV RMS), что позволяет вставлять датчик в любом месте вдоль текущего пути и использовать d в приложениях, требующих электрической изоляции.
80 кГц бандаж, который может быть дополнительно уменьшен, добавив конденсатор через контакты платы, отмеченные «фильтром».
Высокая точность и надежность: Типичная Общая выходная погрешность ± 1.5% при комнатной температуре с заводской калибровкой, чрезвычайно стабильное выходное смещенное напряжение и почти нулевое магнитное гистерезис.
Диапазон рабочих температур от-40 °C до 150 °C.

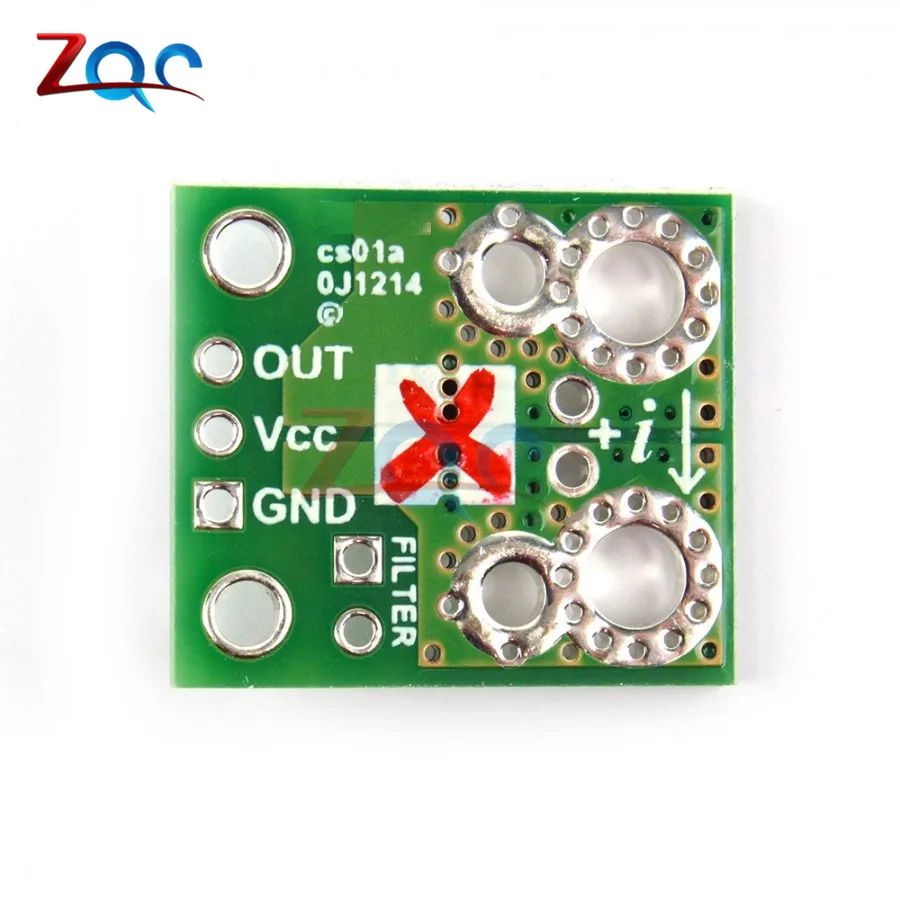

Колодки маркируются на нижней шелкографии. Шелкография также показывает направление, которое интерпретируется как поток положительного тока через стрелку + i.

Сенсор IPS a подача напряжения 4,5 V до 5,5 V для того, чтобы быть подключен через Vcc и GND тормозные колодки, которые имеют соответствующие маркировки на дне трафаретной печати. Датчик выводит аналоговое напряжение, которое линейно пропорционально входному току. В тех случаях, когда Vcc составляет 5 В, выходное напряжение сосредоточен на 2,5 V и изменения по 66 мВ в amp из входной ток с положительными тока увеличивая выходное напряжение и отрицательный ток уменьшается напряжение на выходе.

Предупреждение: Этот продукт предназначен для использования ниже 30 В. Работа с более высоким напряжением может быть чрезвычайно опасной и должна быть сделана квалифицированными лицами с соответствующим оборудованием и защитным механизмом.

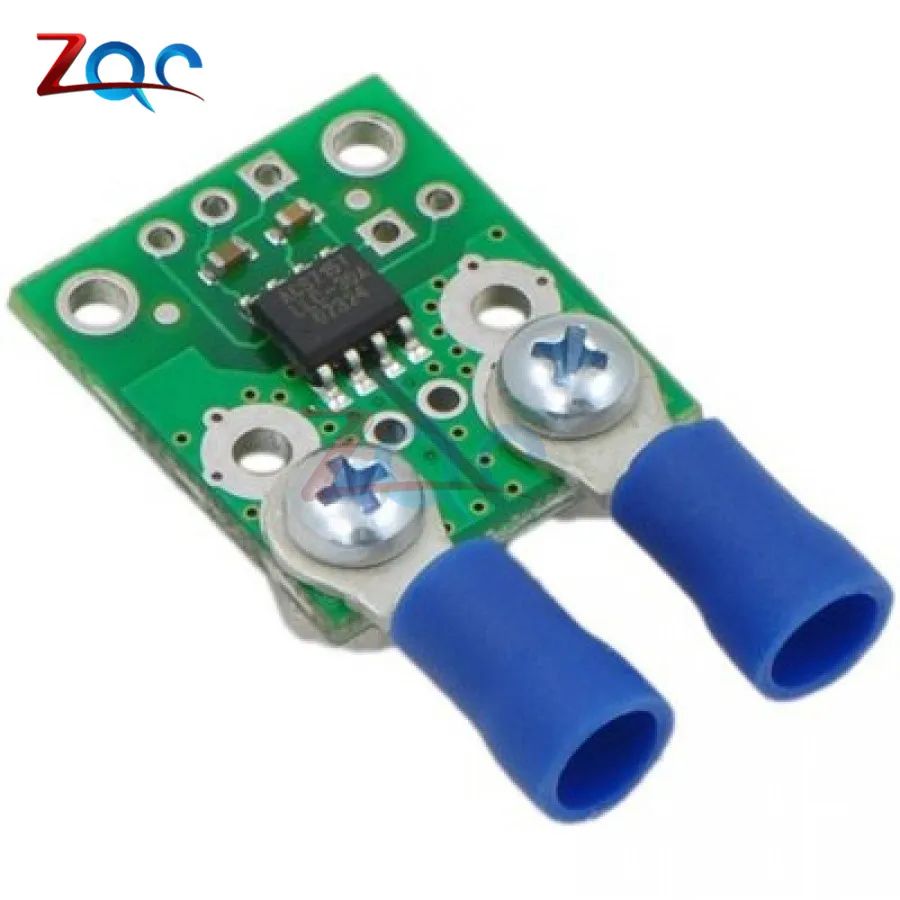

Входной ток может быть подключен к плате различными способами. С низким уровнем текущих приложений, вы можете припоя 0,1 "разъем для мужчин шпильки к доске с помощью небольшой сквозных отверстий на входном сигнале перегрузок по току стороне платы. Для применения с более высокими токами вы можете припаять провода непосредственно к сквозным отверстиям, размеры которых лучше всего соответствуют вашим проводам, или вы можете использовать Непродуваемые кольцевые клеммные разъемы, как показано на картинке справа.

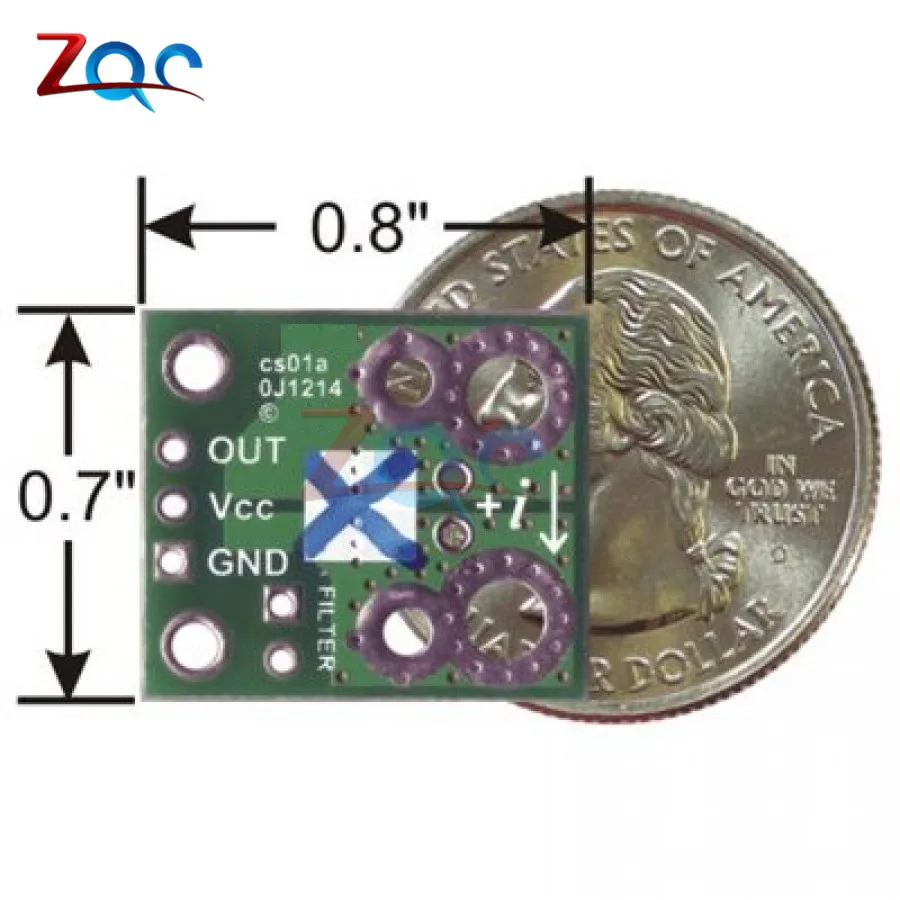

Плата имеет два монтажных отверстия на логической стороне платы. Эти монтажные отверстия 0,5 "друг от друга.

IC имеет внутренний фильтр сопротивления 1,7 кОм, и несущей платой включает в себя 1 nF фильтр конденсатор с алюминиевой крышкой, которая производит низких частот резистивно-емкостной фильтр с углом 90 кГц среза. Вы можете повысить точность чувствительной системы для низкочастотного зондирования, добавив конденсатор параллельно с интегрированным 1 nF конденсатором через колодки, отмеченные «фильтром» на нижней шелкографии (этот конденсатор маркирован c2b в схеме ниже). Частота F, которую фильтр уменьшит до половины своей первоначальной мощности, Дана:

F = 1 / (2rc rc) = 1 / (11kΩ * (1 nF + Cf)

Где Cf-это значение конденсатора, добавленного к фильтрующим колодкам.

Вы можете выбрать:

Модуль 1 xACS714
