Модель: DG4S120A (3,7 в Номинальная Li-Ion Батарея не для 3,2 В Номинальная LiFePO4)

Постоянная Разрядка ток: 120A

Пиковый ток разряда: 350A

Провод зарядки и разрядный провод имеют одинаковый.

Мы можем настроить любую печатную плату от 1 S до 30 S литиевых батарей с различным током.

1. Обзор

DG4S120A PCB используется для 4 серии 12 V батареи.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и литий-полимерных и т. д.

Основные функции: защита от перегрузки, защита от разрядки, защита от тока, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущества

◆Используйте высокое качество (A-level) Защитная интегральная схема, от решения Seiko из Японии.

◆Сильная нагрузка, постоянная разрядка тока 120а, используйте высокое напряжение сопротивления, низкий внутренний

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждение.

◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Защита от тока и короткого замыкания

Функция очень надежная. Долгое время короткого замыкания нагрузки не влияет на PCB и аккумулятор. Защита температуры во время зарядки и разрядки.

◆Extreme низкое энергопотребление. Расход всего устройства меньше 50uA.

◆PCB использует высокое антикоррозионное, высокое водонепроницаемость, высокое сопротивление ESD Формальное покрытие

3. технический параметр

(Ниже приведен пример для НОМИНАЛЬНОЙ батареи 3,7 в.

Содержание

Технические характеристики

Блок

Примечания

Разряда

Постоянная разрядка тока

120

А

Пиковый ток разряда

350

А

Зарядка

Зарядное напряжение

V

Ток заряда

120 (макс.)

А

Защита от перезарядки защиты

Защита от перезарядки вольт

4,25 ±0. 05

V

Защита от перегрузки вольт задержка

0,5

S

Защита от перезарядки вольт релиз

4,19 ±0. 05

V

Мощность балансировки

Мощность баланс вольт

4,18

V

Баланс выпуска вольт

V

Баланс тока

35

MA

Защита от разрядки

Защита от разрядки обнаружения вольт

2,8 ±0. 05

V

Защита от разрядки обнаружения задержки

0,5

S

Защита от разрядки вольт релиз

3,0 ±0. 05

V

Защита от перегрузки по току

Перегрузки по току обнаружения вольт

МВ

Перегрузки по току обнаружения задержки

9

MS

Защита от перегрузки по току

А

Перегрузки по току защиты релиз

Разъединитель нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Внешняя нагрузка защита от короткого замыкания

Защита от короткого замыкания для обнаружения задержки

250

Свяжитесь с нами

Защита от короткого замыкания для обнаружения релиз

Разъединитель нагрузки

Температура

Защита

Защита от перегрева

Нет

℃

Могут быть выполнены по индивидуальному заказу

Сопротивление

Основная электроплата резистор

≤10

МОм

Само-

Расход

Рабочий ток

≤40

МкА

Сонный ток (когда батарея перегружена)

≤20

МкА

Рабочая температура

Температурный диапазон

-30/+ 80

℃

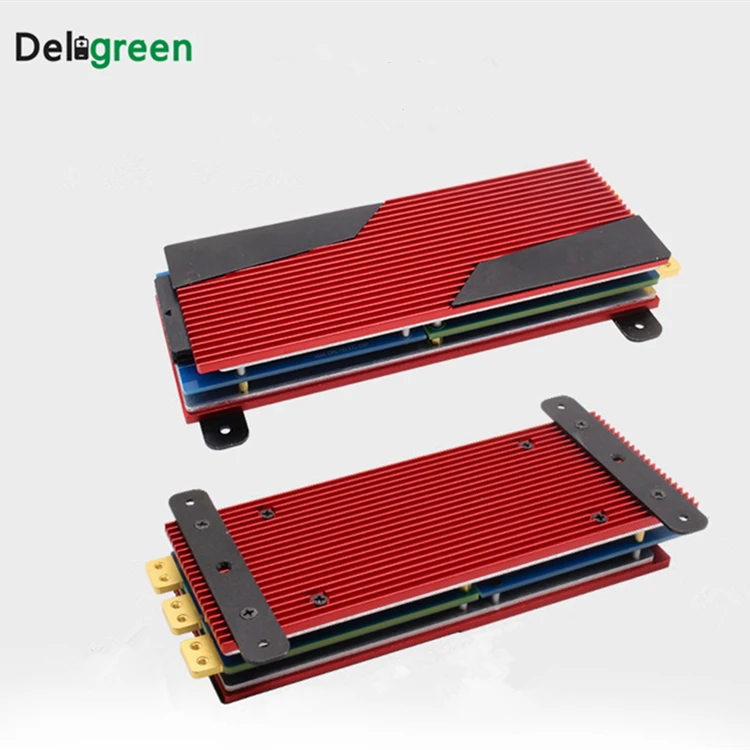

Deligreen 4S 120A 12 V PCM/PCB/BMS

1. Детальные характеристики

2. Продукт Структура

3. Инструкция по проводке

4. упаковочный лист

5. Обзор фабрики

1 какой ток PCB мне следует выбрать?

Возьмите 13 S 48 V пакет в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16А. Ниже 500 Вт, вы можете выбрать 18А, ниже 800 Вт, вы можете выбрать 35А, ниже 1кВт, вы можете выбрать 60А. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами свободно.

2 могу ли я использовать больший размер PCB, чем он должен?

Предположим, что вам нужно 60A PCB, но вы выбрали 80A, то есть OK.80A позволяет более высокий ток. ничего плохого, но немного более высокая цена. Но если вы выбираете 50A, извините, это слишком мал. Так что вы можете выбрать более высокие спецификации, но не можете выбрать более низкие, чем это должно было быть.

3 какой тип зарядного устройства мне выбрать?

Литиевая батарея должна заряжаться литиевым зарядным устройством. Вы не можете заряжать его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить трубу МОС PCB.

4 Если у меня есть печатная плата, мне нужны какие-либо балансы?

Да, если вы можете добавить танцоров QNBBM, это будет идеально. основная функция печатной платы заключается в том, чтобы предотвратить перезаряжение или разряжение батарей, перегрев и т. д. все PCB/BMS в мире баланс производительности не является удовлетворительным. С добавленными balancers срок службы батарей будет длиннее и емкость будет полностью использована.

5 как осуждать, если мой PCB сломался или нет?

Если вы хотите определить, является ли печатная плата тонкой или нет, пожалуйста, используйте мультиметр и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. когда разница в вольтах составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. при такой ситуации некоторые батареи являются дефектными. Когда PCB сломается, батарея не может быть разряжена, когда вы измеряете напряжение батареи является нормальным.
