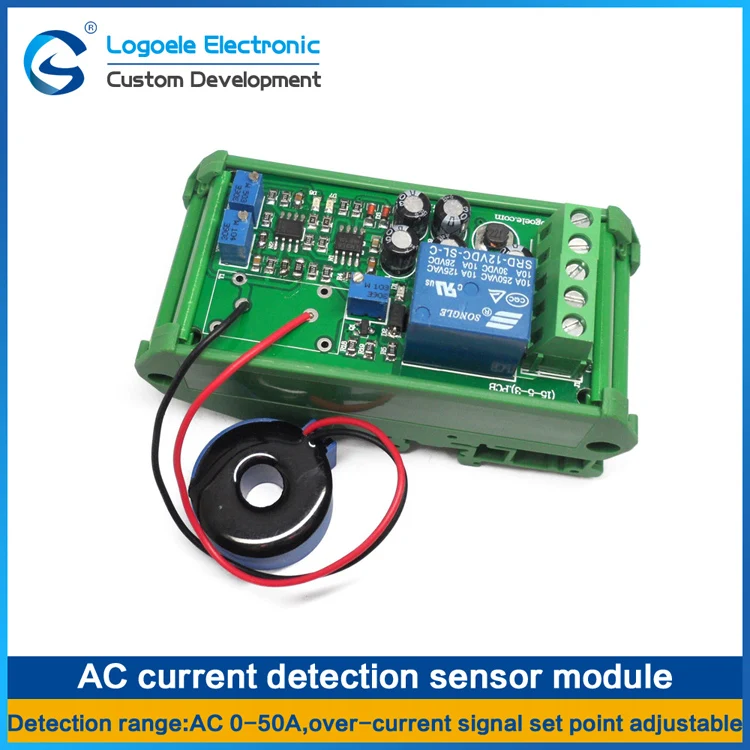

Высокое качество AC 0 50A DC24V модуль датчика тока переключатель выход 5A полный

Высокое качество AC 0 50A DC24V модуль датчика тока переключатель выход 5A полный

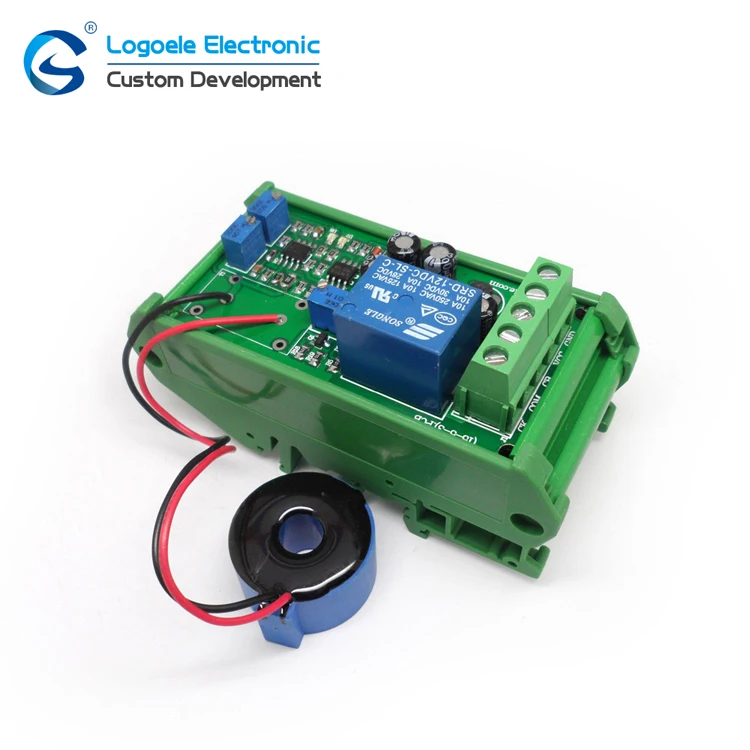

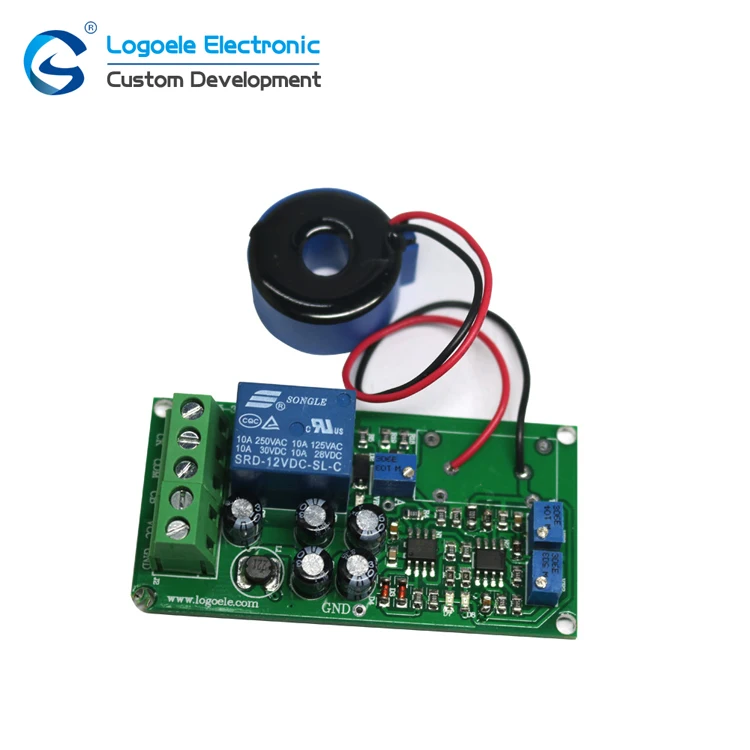

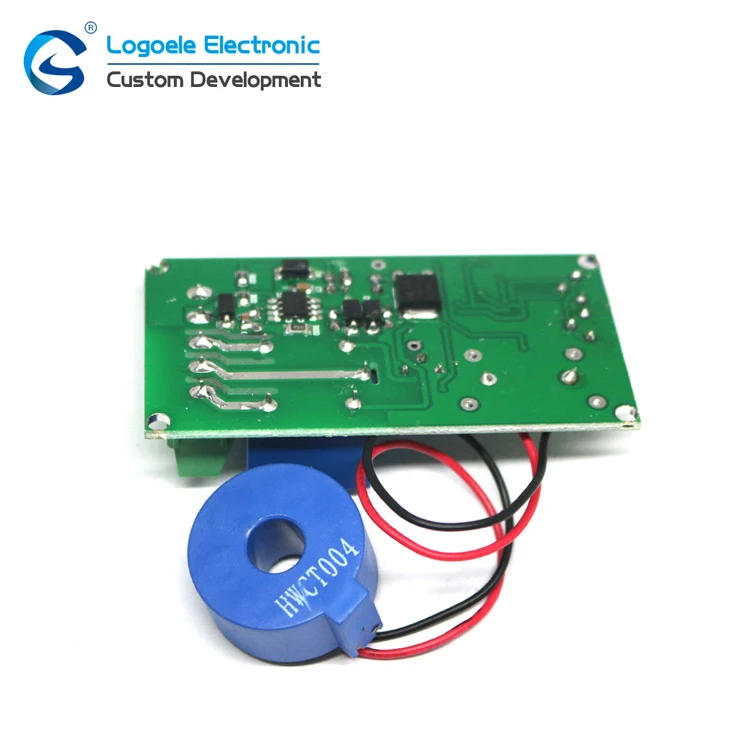

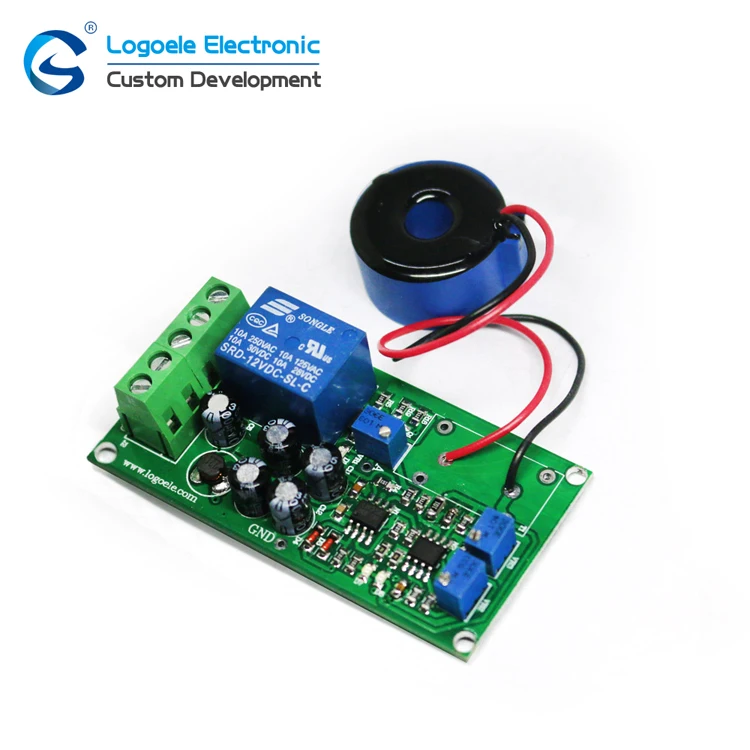

Введение модуля

Модуль определяет величину тока в цепи переменного тока, задает порог, и когда ток достигает порога, реле работает на модуле. Подходит для защиты от перегрузки по току и сигнализации всех видов оборудования.

Рабочее напряжение

Dc24в ± 0,5 В

Рабочий

Ток

Состояние обнаружения

≤ 25 мА

Состояние сигнализации

≤ 90 мА

Диапазон обнаружения

AC0-5A

Точность обнаружения

± 1% F * S

Выход

Режим

Релейный выход

Аналоговый выход (см. Ниже)

Режим сигнализации

Светодиодный индикатор

Красный-светодиодный

Перегрузки по току

Красный светодиодный ВЫКЛ

Нормальный

Метод установки

C45 Стандартный 35 мм рельсовый монтаж

Примечание:

* Модуль может использовать только источник питания DC24V. Полезная модель имеет функцию анти-задней защиты,

Светильник индикатора питания зеленый и желтый.

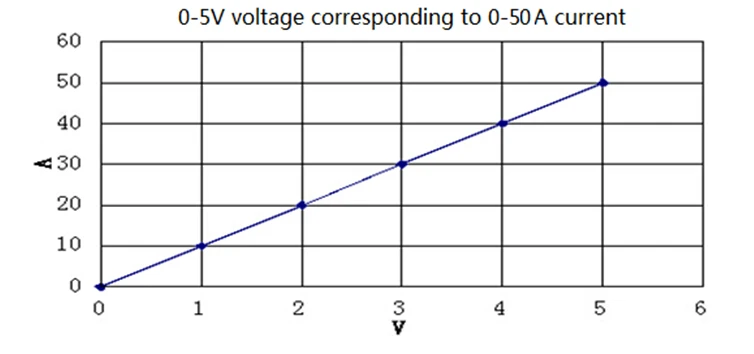

* Клиенты должны использовать аналоговые сигналы, они могут владеть от точки B на модуле. Соответствующие отношения 0-5 в линейный 0-50 А ток.

* Поскольку характеристики цепи, установив пороговое значение, значение защиты немного ниже фактического значения, установите текущий порог, например: 5A. Затем в соответствии с напряжением и током соответствующей таблицы, пороговое напряжение соответствует 0,5 В, но причина характеристик цепи, значение защиты должно быть расположено около 0,485 в.

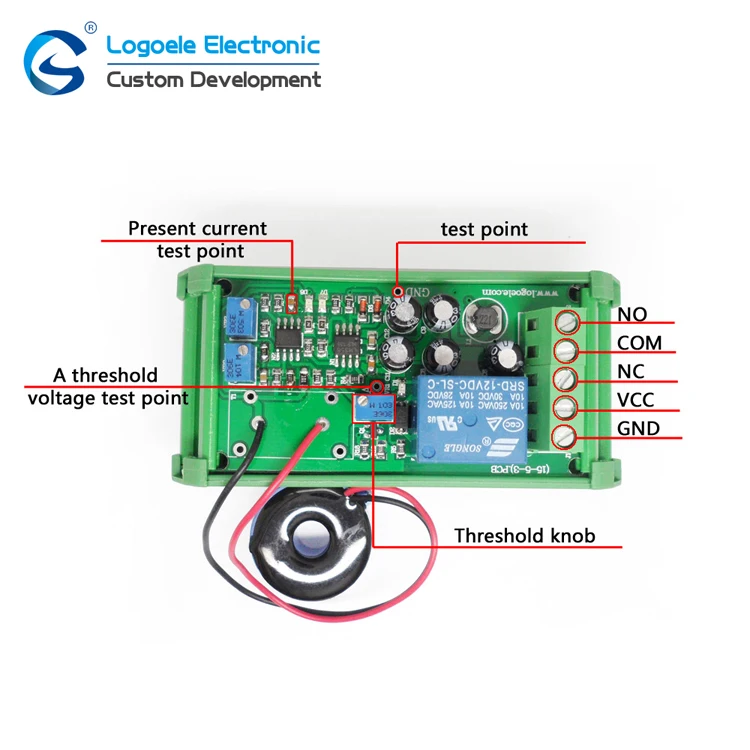

* VR2, VR3 потенциометр для заводского ввода в эксплуатацию, клиенты не могут быть отрегулированы. Только когда модуль работает в течение длительного времени после большой ошибки можно отрегулировать путем регулировки двух потенциометров. Метод коррекции:

1. Модуль питания, в чехол без обнаружения тока, измерение напряжения точки B модуля VR2, напряжение будет отрегулировано до 0 В.

2. После завершения вышеуказанных шагов, плюс сила тока была известна для обнаружения VR3, таких как 5A, измерение напряжения точки B на землю, напряжение будет отрегулировано до 0,5 В потенциометром. Калибровка завершена.

* Для частых изменений тока, но также необходимо использовать модуль в конце релейного управления заказчика, рекомендуется в релейном выходе, подключенном к контактору переменного тока. Чтобы предотвратить частые изменения тока, вызванные реле, отсоедините назад и вперед, повредите оборудование.

* Ток слишком мал, можно носить в трансформаторе, чтобы достичь обнаружения. Ток умножается на фактический ток.
