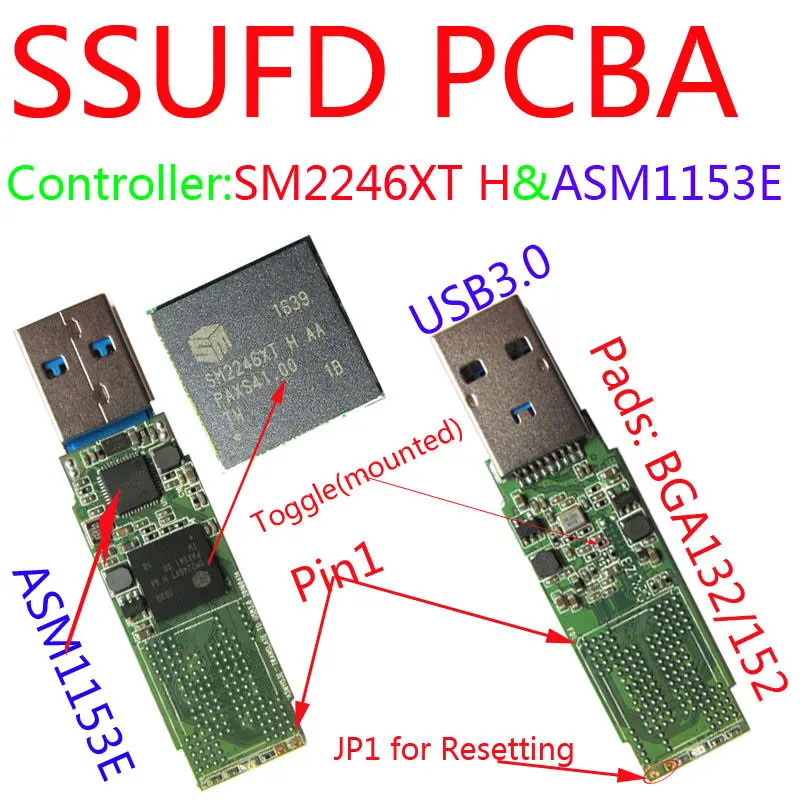

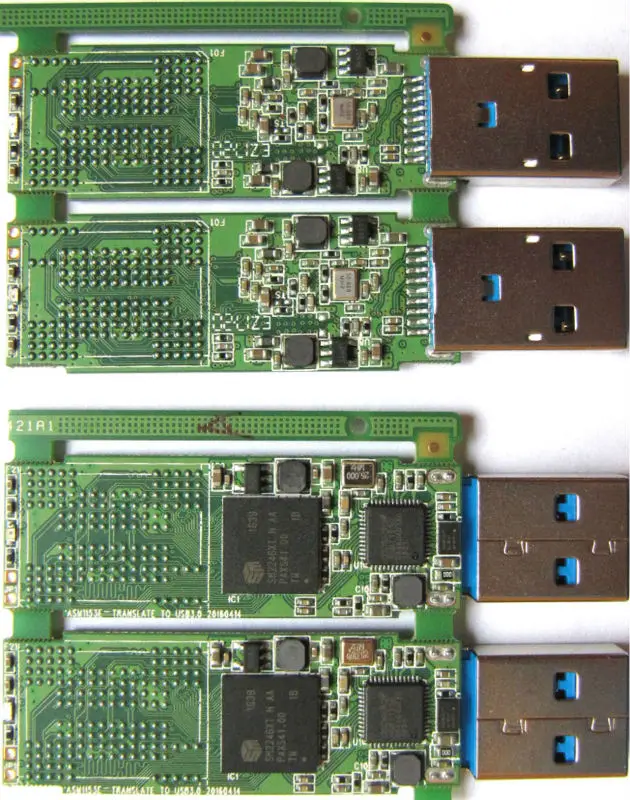

SM2246XT UFD USB3.0 PCBA комплекты печатных плат BGA132/152/136 с двойными прокладками

PCBA: твердотельные USB3.0 UFD комплекты

Двухсторонние подушечки: BGA132/152/136

Контроллеры: ASM1153E & SM2246XT

Настройка переключателя (по умолчанию для SaMsung, Sandisk и Toshiba), для Intel иМикрон.

Крепление поддерживает вспышку и открытую карту с помощью инструмента SM2246XT MP.

JP1 для сброса устройства, когда PCBA не может быть распознан. Конкретные шаги: tO короткий JP1, включение, распознавание и открытие JP1. F01-это первая сторона.



Чехол: нет



SM2246XT поддерживает NAND Flash List.

VendorКолпачок.Номер изделия:A0 = Samsung64 ГбитK9GCGD8U0AA1 = Samsung128 ГбитK9LDGY8S1AA2 = Samsung256 ГбитK9HFGY8S5AA3 = Samsung512 ГбитK9PHGY8S5AA4 = Samsung64 ГбитK9GCGY8S0AA5 = Samsung64 ГбитK9GCGD8S0MA6 = Samsung128 ГбитK9LDGD8S1MA7 = Samsung128 ГбитK9LDGY8S1MA8 = Samsung256 ГбитK9HFGY8S5MA9 = Samsung512 ГбитK9PHGY8S7MA10 = Samsung512 ГбитK9PHGY8S5MA11 = Samsung64 ГбитK9GCGD8U0MA12 = Samsung128 ГбитK9LDGD8U1MA13 = Samsung128 ГбитK9LDGY8U1MA14 = Samsung256 ГбитK9HFGY8U5MA15 = Samsung512 ГбитK9PHGY8U7MA16 = Samsung512 ГбитK9PHGY8U5MA17 = Samsung32 ГбитK9GBG08U0BA18 = Samsung64 ГбитK9LCG08U0BA19 = Samsung32 ГбитK9GBGD8U0BA20 = Samsung32 ГбитK9GBGY8U0BA21 = Samsung64 ГбитK9LCGY8S1BA22 = Samsung64 ГбитK9LCGY8U1BA23 = Samsung128 ГбитK9HDGY8U5BA24 = Samsung256 ГбитK9PFGY8U7BA25 = Samsung512 ГбитK9UHGY8UCBA26 = Samsung16 ГбитK9AAGD8S0AA27 = Samsung16 ГбитK9AAGD8U0AA28 = Samsung32 ГбитK9ABGD8S0CA29 = Samsung32 ГбитK9ABGD8U0CA30 = Samsung64 ГбитK9ACGD8S0AA31 = Samsung64 ГбитK9ACGD8U0AA32 = Samsung128 ГбитK9BDGD8U0AA33 = Samsung256 ГбитK9CFGD8U1AA34 = Samsung256 ГбитK9CFGY8S5AA35 = Samsung512 ГбитK9OHGY8S7AA36 = Samsung1 ТбитK9DKGY8SCAA37 = Samsung512 ГбитK9UHGY8U7AA38 = Samsung64 ГбитK9LCGY8U1AA39 = Samsung64 ГбитK9GCG08U0CA40 = Samsung512 ГбитK9UHGD8U7A(3V3)A41 = Samsung512 ГбитK9UHGD8S7A(1V8)A42 = Samsung128 ГбитK9LDGY8U1A(3V3)A43 = Samsung128 ГбитK9ADGD8U0M(3V3)A44 = Samsung128 ГбитK9HDGD8U5MA45 = Samsung128 ГбитK9QDGD8U5MA46 = Samsung64 ГбитK9GCGD8U0DA47 = Samsung64 ГбитK9GCGD8S0DA48 = Toshiba64 ГбитTC58NVG6DCJTA00A49 = Toshiba128 ГбитTH58NVG7DCJTA20A50 = Toshiba256 ГбитTH58NVG8DCJTA20A51 = Toshiba64 ГбитTC58NVG6DDJTA00A52 = Toshiba64 ГбитTC58NVG6D2JTA00A53 = Toshiba64 ГбитTC58TEG6DCJTA00A54 = Toshiba128 ГбитTH58TEG7DCJTA20A55 = Toshiba256 ГбитTH58TEG8DCJTA20A56 = Toshiba32 ГбитTC58TEG5DCJTA00A57 = Toshiba128 ГбитTH58TEG7DDJBA4CA58 = Toshiba256 ГбитTH58TEG8DDJBA8CA59 = Toshiba512 ГбитTH58TEG9DDJBA89A60 = Toshiba128 ГбитTH58TEG7D2JBA4CA61 = Toshiba128 ГбитTH58TEG7DCJBA4CA62 = Toshiba128 ГбитTH58TEG7DCJBA4CA63 = Toshiba128 ГбитTH58TEG7CDJBA4CA64 = Toshiba256 ГбитTH58TEG8CDJBA8CA65 = Toshiba512 ГбитTH58TEG9CDJBA89A66 = Toshiba64 ГбитTC58TEG6DDJTA00A67 = Toshiba128 ГбитTH58TEG7DDJTA20A68 = Toshiba256 ГбитTH58TEG8DDJTA20A69 = Toshiba32 ГбитTC58NVG5T2JTA00A70 = Toshiba64 ГбитTC58NVG6T2JTA00A71 = Toshiba128 ГбитTC58NVG7T2JTA00A72 = Toshiba256 ГбитTH58NVG8T2JTA20A73 = Toshiba512 ГбитTH58NVG9T2JTA20A74 = Toshiba32 ГбитTC58TEG5T2JTA00A75 = Toshiba32 ГбитTC58TEG5T2JTA00A76 = Toshiba32 ГбитTC58TEG5T2JTA00A77 = Toshiba64 ГбитTC58TEG6T2JTA00A78 = Toshiba64 ГбитTC58TEG6T2JTA00A79 = Toshiba64 ГбитTH58TEG6T2JBA4CA80 = Toshiba128 ГбитTH58TEG7T2JBA4CA81 = Toshiba256 ГбитTH58TEG8T2JBA4CA82 = Toshiba128 ГбитTC58TEG7T2JTA00A83 = Toshiba256 ГбитTH58TEG8T2JTA20A84 = Toshiba512 ГбитTH58TEG9T2JTA20A85 = Toshiba128 ГбитTC58TEG7U2JTA00A86 = Toshiba256 ГбитTH58TEG8U2JTA20A87 = Toshiba512 ГбитTH58TEG9U2JTA20A88 = Toshiba64 ГбитTC58TEG6DDKTA00A89 = Toshiba128 ГбитTH58TEG7DDKTA20A90 = Toshiba256 ГбитTH58TEG8DDKTA20A91 = Toshiba64 ГбитTC58TEG6DDKTAI0A92 = Toshiba128 ГбитTH58TEG7DDKTAK0A93 = Toshiba256 ГбитTH58TEG8DDKTAK0A94 = Toshiba32 ГбитTC58NVG5H2HTA00A95 = Toshiba64 ГбитTH58NVG6H2HTA20A96 = Toshiba128 ГбитTH58NVG7H2HTAK0A97 = Toshiba128 ГбитTH58NVG7H2HTA20A98 = Toshiba64 ГбитTH58TEG6H2HBA4CA99 = Toshiba128 ГбитTH58TEG7H2HBA8CA100 = Toshiba256 ГбитTH58TEG8H2HBA89A101 = Toshiba64 ГбитTH58TEG6H2HBAMCA102 = Toshiba128 ГбитTH58TEG7H2HBASCA103 = Toshiba256 ГбитTH58TEG8H2HBAS9A104 = Toshiba128 ГбитTH58TEG7DDKBA4CA105 = Toshiba256 ГбитTH58TEG8DDKBA8CA106 = Toshiba512 ГбитTH58TEG9DDKBA8HA107 = Toshiba512 ГбитTH58TEG9D2HBA89A108 = Toshiba16 ГбитTH58NVG4S0FTA20A109 = Toshiba512 ГбитTH58TEG9D2JBA89A110 = Toshiba128 ГбитTH58TFT0DFKBA8JA111 = Toshiba256 ГбитTH58TEG8E2FBA89A112 = Toshiba64 ГбитTC58TEG6DDLTA00A113 = Toshiba64 ГбитTC58NVG6D2FTA00A114 = Hynix16 ГбитH27UAG8T2CTRA115 = Hynix32 ГбитH27UBG8T2CTR(HS)A116 = Hynix32 ГбитH27UBG8T2CTR(Legacy)A117 = Hynix64 ГбитH27UCG8T2ATR(HS)A118 = Hynix64 ГбитH27UCG8T2ATR(Legacy)A119 = Hynix64 ГбитH27UCG8T2ADAA120 = Hynix64 ГбитH27QCGDT2BLRA121 = Hynix128 ГбитH27QDGDUDBLRA122 = Hynix256 ГбитH27QEGDVEBLRA123 = Hynix32 ГбитH27UBG8T2ADAA124 = Hynix128 ГбитH27QDG8UDBLR(20nm B-die)A125 = Hynix64 ГбитH27QCG8T2E5R-BCFA126 = Hynix128 ГбитH27QDG8UDE5R-BCFA127 = Hynix256 ГбитH27QEG8VEE5R-BCFA128 = Hynix512 ГбитH27QFG8YEE6R?BCFA129 = Hynix64 ГбитH27UCG8T2ETR? «копия»A130 = Hynix128 ГбитH27UDG8U2ETR? «копия»A131 = Hynix128 ГбитH27UDG8U2ETR?BCC (тумблер)A132 = Hynix256 ГбитH27QEG8VQE2R?BCFA133 = Hynix512 ГбитH27QFG8YQE3R?BCFA134 = Hynix1 ТбитH27Q1T8CRE3R?BCFA135 = Hynix256 ГбитH27QEG8UDB8R?BCFA136 = Hynix512 ГбитH27QFG8VEB8R?BCFA137 = Hynix1 ТбитH27Q1T8YEB9R?BCFA138 = Hynix128 ГбитH27QDG8T2EDA-BBC(1V8)A139 = Hynix128 ГбитH27QDG8T2EDA-BBC(3V3)A140 = Hynix64 ГбитH27UCG8T2ETR?BCA141 = Hynix128 ГбитH27QDG8D2B8RA142 = микрон32 ГбитMT29F32G08CBADAWP(L83A)A143 = микрон32 ГбитMT29F32G08CBADBWP(L83A)A144 = микрон64 ГбитMT29F64G08CFADAWP(L83A)A145 = микрон64 ГбитMT29F64G08CFADBWP(L83A)A146 = микрон64 ГбитMT29F64G08CECDBH1(L83A)A147 = микрон128 ГбитMT29F128G08CMCDBH2(L83A)A148 = микрон256 ГбитMT29F256G08CUCDBH3(L83A)A149 = микрон64 ГбитMT29F64G08CBABAWP(L84A)A150 = микрон64 ГбитMT29F64G08CBABBWP_3V3IO(L84A)A151 = микрон128 ГбитMT29F128G08CFABAWP(L84A)A152 = микрон128 ГбитMT29F128G08CFABBWP(L84A)A153 = микрон256 ГбитMT29F256G08CJABAWP(L84A)A154 = микрон256 ГбитMT29F256G08CJABBWP(L84A)A155 = микрон64 ГбитMT29F64G08CBCBBH1(L84A)A156 = микрон128 ГбитMT29F128G08CECBBH1(L84A)A157 = микрон256 ГбитMT29F256G08CKCBBH2(L84A)A158 = микрон256 ГбитMT29F256G08CMCBBH2(L84A)A159 = микрон512 ГбитMT29F512G08CUCBBH3(L84A)A160 = микрон64 ГбитMT29F64G08CBCDBJ4(L84C)A161 = микрон128 ГбитMT29F128G08CECDBJ4(L84C)A162 = микрон256 ГбитMT29F256G08CKCDBJ5(L84C)A163 = микрон256 ГбитMT29F256G08CMCDBJ5(L84C)A164 = микрон512 ГбитMT29F512G08CUCDBJ6(L84C)A165 = микрон64 ГбитMT29F64G08CBEDB(3V3)(L84C)A166 = микрон64 ГбитMT29F64G08CBEDB(1V8)(L84C)A167 = микрон128 ГбитMT29F128G08CEEDB(3V3)(L84C)A168 = микрон128 ГбитMT29F128G08CEEDB(1V8)(L84C)A169 = микрон256 ГбитMT29F256G08CKEDB(3V3)(L84C)A170 = микрон256 ГбитMT29F256G08CKEDB(1V8)(L84C)A171 = микрон256 ГбитMT29F256G08CKEDB(3V3)(L84C)(NoExt)A172 = микрон256 ГбитMT29F256G08CKEDB(1V8)(L84C)(NoExt)A173 = микрон128 ГбитMT29E128G08CECDB(L84C)A174 = микрон256 ГбитMT29E256G08CKCDB(L84C)A175 = микрон256 ГбитMT29E256G08CMCDB(L84C)A176 = микрон512 ГбитMT29E512G08CUCDB(L84C)A177 = микрон128 ГбитMT29F128G08CBCAB(L85A)A178 = микрон128 ГбитMT29F128G08CBEAB(3V3)(L85A)A179 = микрон128 ГбитMT29F128G08CBEAB(1V8)(L85A)A180 = микрон256 ГбитMT29F256G08CECAB(L85A)A181 = микрон256 ГбитMT29F256G08CEEAB(3V3)(L85A)A182 = микрон256 ГбитMT29F256G08CEEAB(1V8)(L85A)A183 = микрон512 ГбитMT29F512G08CKCAB(L85A)A184 = микрон512 ГбитMT29F512G08CKEAB(3V3)(L85A)A185 = микрон512 ГбитMT29F512G08CKEAB(1V8)(L85A)A186 = микрон512 ГбитMT29F512G08CMCAB(L85A)A187 = микрон512 ГбитMT29F512G08CMEAB(3V3)(L85A)A188 = микрон512 ГбитMT29F512G08CMEAB(1V8)(L85A)A189 = микрон1 ТбитMT29F1T08CUCAB(L85A)A190 = микрон1 ТбитMT29F1T08CUEAB(3V3)(L85A)A191 = микрон1 ТбитMT29F1T08CUEAB(1V8)(L85A)A192 = микрон128 ГбитMT29F128G08CBCBB(L85C)A193 = микрон128 ГбитMT29F128G08CBEBB(L85C)A194 = микрон64 ГбитMT29F64G08ABCBB(M84C)A195 = микрон64 ГбитMT29F64G08ABEBB(M84C)A196 = микрон128 ГбитMT29F128G08AECBB(M84C)A197 = микрон128 ГбитMT29F128G08AEEBB(M84C)A198 = микрон256 ГбитMT29F256G08AKCBB(M84C)A199 = микрон256 ГбитMT29F256G08AKEBB(M84C)A200 = микрон256 ГбитMT29F256G08AMCBB(M84C)A201 = микрон256 ГбитMT29F256G08AMEBB(M84C)A202 = микрон512 ГбитMT29F512G08AUCBB(M84C)A203 = микрон512 ГбитMT29F512G08AUEBB(M84C)A204 = микрон64 ГбитMT29F64G08ABCAB(M84A)A205 = микрон128 ГбитMT29F128G08AECAB(M84A)A206 = микрон256 ГбитMT29F256G08AKCAB(M84A)A207 = микрон256 ГбитMT29F256G08AMCAB(M84A)A208 = микрон512 ГбитMT29F512G08AUCAB(M84A)A209 = микрон64 ГбитMT29F32G08CBACAWP(L73A)A210 = микрон64 ГбитMT29F64G08CEACAD1(L73A)A211 = микрон64 ГбитMT29F64G08CECCBH1(L73A)A212 = микрон64 ГбитMT29F64G08CFACAWP(L73A)A213 = микрон64 ГбитMT29F64G08CFACBWP(L73A)A214 = микрон128 ГбитMT29F128G08CXACAD1(L73A)A215 = микрон32 ГбитMT29F32G08ABAAAWP(M73A)A216 = микрон32 ГбитMT29F32G08ABCABH1(M73A)A217 = микрон64 ГбитMT29F64G08AFAAAWP(M73A)A218 = микрон64 ГбитMT29F64G08AECABH1(M73A)A219 = микрон128 ГбитMT29F128G08AJAAAWP(M73A)A220 = микрон128 ГбитMT29F128G08AKAAAC5(M73A)A221 = микрон128 ГбитMT29F128G08AKCABH2(M73A)A222 = микрон128 ГбитMT29F128G08AMAAAC5(M73A)A223 = микрон128 ГбитMT29F128G08AMCABH2(M73A)A224 = микрон256 ГбитMT29F256G08AUAAAC5(M73A)A225 = микрон256 ГбитMT29F256G08AUCABH3(M73A)A226 = микрон64 ГбитMT29F64G08CBAAAWP(L74A)A227 = микрон64 ГбитMT29F64G08CBAABWP(L74A)A228 = микрон128 ГбитMT29F128G08CEAAAC5(L74A)A229 = микрон128 ГбитMT29F128G08CFAAAWP(L74A)A230 = микрон128 ГбитMT29F128G08CFAABWP(L74A)A231 = микрон256 ГбитMT29F256G08CJAAAWP(L74A)A232 = микрон256 ГбитMT29F256G08CKAAAC5(L74A)A233 = микрон256 ГбитMT29F256G08CMAAAC5(L74A)A234 = микрон256 ГбитMT29F256G08CJAABWP(L74A)A235 = микрон512 ГбитMT29F512G08CUAAAC5(L74A)A236 = микрон64 ГбитMT29F64G08CBCABH1(L74A)A237 = микрон128 ГбитMT29F128G08CECABH1(L74A)A238 = микрон256 ГбитMT29F256G08CKCABH2(L74A)A239 = микрон256 ГбитMT29F256G08CMCABH2(L74A)A240 = микрон512 ГбитMT29F512G08CUCABH3(L74A)A241 = микрон128 ГбитMT29F128G08CBCCB(L95B)A242 = микрон128 ГбитMT29F128G08CBECB(L95B)A243 = микрон256 ГбитMT29F256G08CECCB(L95B)A244 = микрон256 ГбитMT29F256G08CEECB(L95B)A245 = микрон512 ГбитMT29F512G08CKCCB(L95B)A246 = микрон512 ГбитMT29F512G08CKECB(L95B)A247 = микрон512 ГбитMT29F512G08CMCCB(L95B)A248 = микрон512 ГбитMT29F512G08CMECB(L95B)A249 = микрон1 ТбитMT29F1T08CTCCB(L95B)A250 = микрон1 ТбитMT29F1T08CUCCB(L95B)A251 = микрон1 ТбитMT29F1T08CUECB(L95B)A252 = микрон2 ТбитMT29F2T08CVCCB(L95B)A253 = микрон2 ТбитMT29F2T08CTECB(L95B)A254 = микрон512 ГбитMT29F512G08EMCBBJ5 (B95A) 240 ГБA255 = микрон512 ГбитMT29F512G08EMCBBJ5 (B95A) 480 ГБA256 = микрон512 ГбитMT29F512G08EMCBBJ5 (2Die/CE)(B95A)960 ГБA257 = Sandisk64 ГбитSDTNQGAMA-008GP(3V3)A258 = Sandisk128 ГбитSDTNQGBMB-016GP(3V3)A259 = Sandisk256 ГбитSDYNQGCRM-032GUL(3V3)A260 = Sandisk64 ГбитSDTNQGAMA-008GP(1V8)A261 = Sandisk64 ГбитSDTNQGAMA-008GP(1V8)(57)A262 = Sandisk128 ГбитSDTNQGBMB-016GP(1V8)A263 = Sandisk256 ГбитSDYNQGCRM-032GUL(1V8)A264 = Sandisk64 ГбитSDTNQCAMA-008GA265 = Sandisk64 ГбитSDTNRGAMA-008GA266 = Sandisk64 ГбитSDTNRGAMA-008G(1V8)A267 = Sandisk64 ГбитSDTNRGAMA-008GAA268 = Sandisk64 ГбитSDTNRGAMA-008GKA269 = Sandisk64 ГбитSDTNRGAMA-008GMA270 = Sandisk64 ГбитSDTNRGAMA-008GPA271 = Sandisk128 ГбитSDTNRGBMB-016GSandisk128 ГбитSDTNRGBMB-016G = 45A272 = Sandisk128 ГбитSDTNRGBMB-016G(57)A273 = Sandisk128 ГбитSDTNRGBMB-016GAA274 = Sandisk128 ГбитSDTNRGBMB-016GKA275 = Sandisk128 ГбитSDTNRGBMB-016GPA276 = Sandisk128 ГбитSDYNRGBRG-016GULA277 = Sandisk256 ГбитSDYNRGCRM-032GULA278 = Sandisk256 ГбитSDYNRGCRM-032GUFA279 = Sandisk512 ГбитSDYNRGDRM-064GULA280 = Sandisk512 ГбитSDYNRGDRM-064GUL(4C)A281 = Sandisk512 ГбитSDYNRGDRM-064GUFA282 = Sandisk128 ГбитSDTNSGAMA-016G (тумблер)A283 = Sandisk128 ГбитSDTNSGAMA-016G (тумблер)(4076)A284 = Sandisk128 ГбитSDTNSGAMA-016G(Legacy)A285 = Sandisk32 ГбитSDTNRFAMA-004GKA286 = Sandisk32 ГбитSDTNRFAMA-004GK(58)A287 = Sandisk64 ГбитSDTNRIAMA-008GK(Legacy)A288 = Sandisk64 ГбитSDTNRIAMA-008GK (тумблер)A289 = Sandisk128 ГбитSDTNRIAMA-016GK(Legacy)A290 = Sandisk128 ГбитSDTNRIAMA-016GK (тумблер)A291 = Intel64 ГбитJS29F64G08ACMF3(L84A)A292 = Intel128 ГбитJS29F16B08CCMF3(L84A)A293 = Intel256 ГбитJS29F32B08JCMF3(L84A)A294 = Intel128 ГбитPF29F16B08LCMF3(L85A)A295 = Intel256 ГбитPF29F32B08MCMF3(L85A)A296 = Intel512 ГбитPF29F64B08NCMF3(L85A)A297 = Intel256 ГбитPF29F32B08MCMF2(L85A)A298 = Intel512 ГбитPF29F64B08NCMF2(L85A)A299 = Intel1 ТбитPF29F01T08OCMF2(L85A)A300 = Intel64 ГбитJS29F64G08ACME2(L74A)A301 = Intel128 ГбитJS29F16B08CCME2(L74A)A302 = Intel256 ГбитJS29F32B08JCME2(L74A)A303 = Intel64 ГбитPF29F64G08LCME1(L74A)A304 = Intel128 ГбитPF29F16B16MCME1(L74A)A305 = Intel256 ГбитPF29F32B16NCME1(L74A)A306 = Intel128 ГбитPF29F16B08MCME2(L74A)A307 = Intel256 ГбитPF29F32B08NCME2(L74A)A308 = Intel512 ГбитPF29F64B08PCME1(L74A)A309 = Intel512 ГбитPF29F64B08OCME1(L74A)A310 = Intel64 ГбитPF29F64G08LCMFS (таблица L95B)A311 = Intel64 ГбитPF29R64G08LCMFS (таблица L95B)A312 = Intel128 ГбитPF29F16B08MCMFS (таблица L95B)A313 = Intel256 ГбитPF29F32B08NCMFS (таблица L95B)A314 = Intel128 ГбитPF29F16B08LCMFS (таблица L95B)A315 = Intel256 ГбитPF29F32B08MCMFS (таблица L95B)A316 = Intel512 ГбитPF29F64B08NCMFS (таблица L95B)A317 = Intel1 ТбитPF29F01T08OCMFS (таблица L95B)A318 = Intel128 ГбитPF29F16B08MCMFP(L84C)A319 = Intel256 ГбитPF29F32B08MCMFS_2CE(L85C)A320 = Intel512 ГбитPF29F64B08MCMFS_4CE(L85C)A321 = Intel128 ГбитPF29F64G08CBCDB(L84C)A322 = Intel1 бит (16KP)PF29F01T08PCMF2(Compute NAND)A345 = Intel1 ТбитPF29F01T08OCMFP(L85C)A323 = Intel256 ГбитPF29F32B08MCMFP(L85C)A324 = Intel512 ГбитPF29F64B08MCMFP(L85C)A325 = Spectek128 ГбитFNNL85C71KDBABH6-10AL(L85C)A326 = Spectek128 ГбитFxxL95B71KDB(L95B)
