Введение:

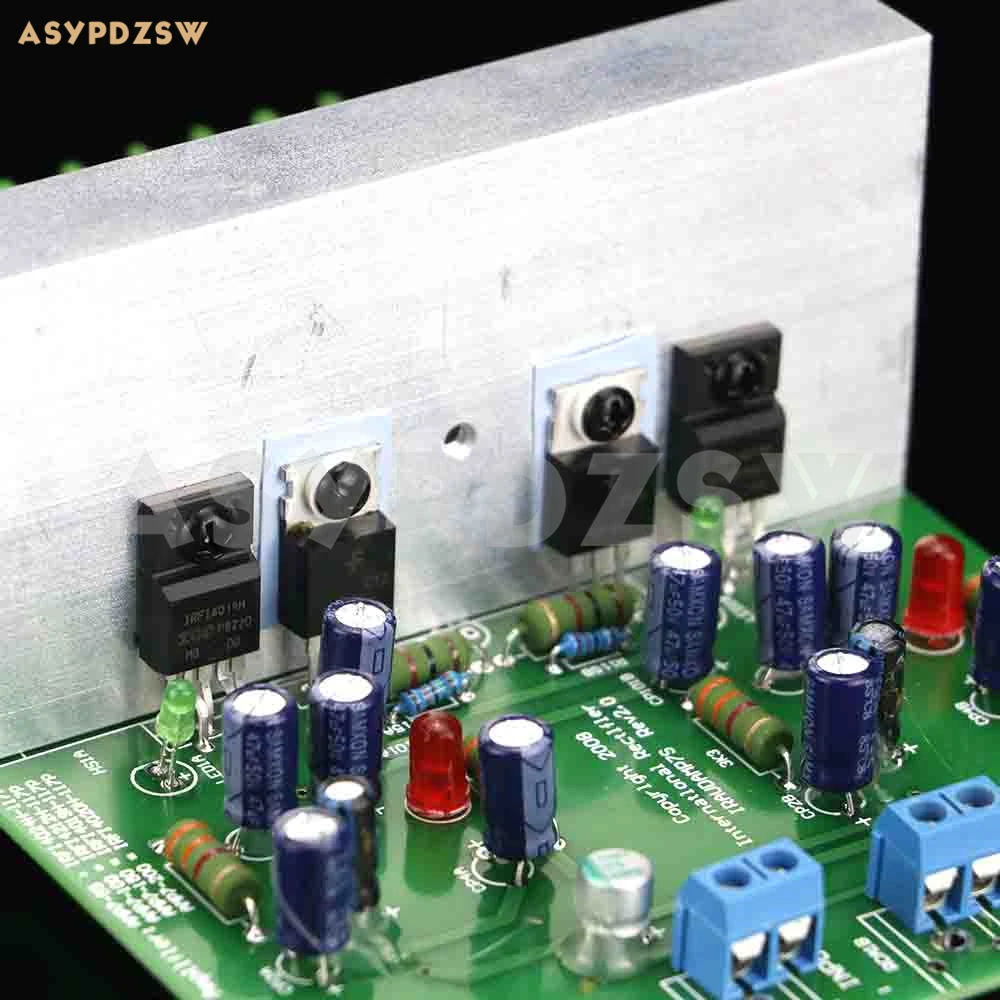

Стандартный аудио выделенный MOSFET выходной трубки, обеспечивая новый IRFI4xxxH-117P серии MOSFET полумост, ИК повышает Класс D аудио усилитель мощности несколько производительности. Интегрированный полумостовой инкапсуляционный режим вдвое сокращает количество компонентов и улучшает расположение печатной платы. В дополнение к низкой нагрузке на сопротивление, серия MOSFET half-bridge также оптимизировала зарядку ворот, возможность обратного восстановления паразитных диодов и сопротивление внутренних ворот. Это улучшило производительность аудиоусилителя класса D и эффект, основные параметры, такие как эффективность работы, полное гармоническое искажение, электромагнитное излучение и т. д. IRFI4xxxH-117P имеет типичный on-resistance RDS (ON) 80 mOhms и типичный заряд ворот 13NC с импульсной зарядкой 4.1NC.

Использование цифрового усилителя мощности, выделенного высокой мощности, высокого тока, низкого сопротивления полностью экранированных индукторов. При очень малом сопротивлении = 0,013 Ом фактическое измерение, ток = 14 А. Минимальное излучение и помехи, высокий ток и более высокие частоты рабочих параметров. Сделайте искажение цифрового усилителя до минимального уровня.

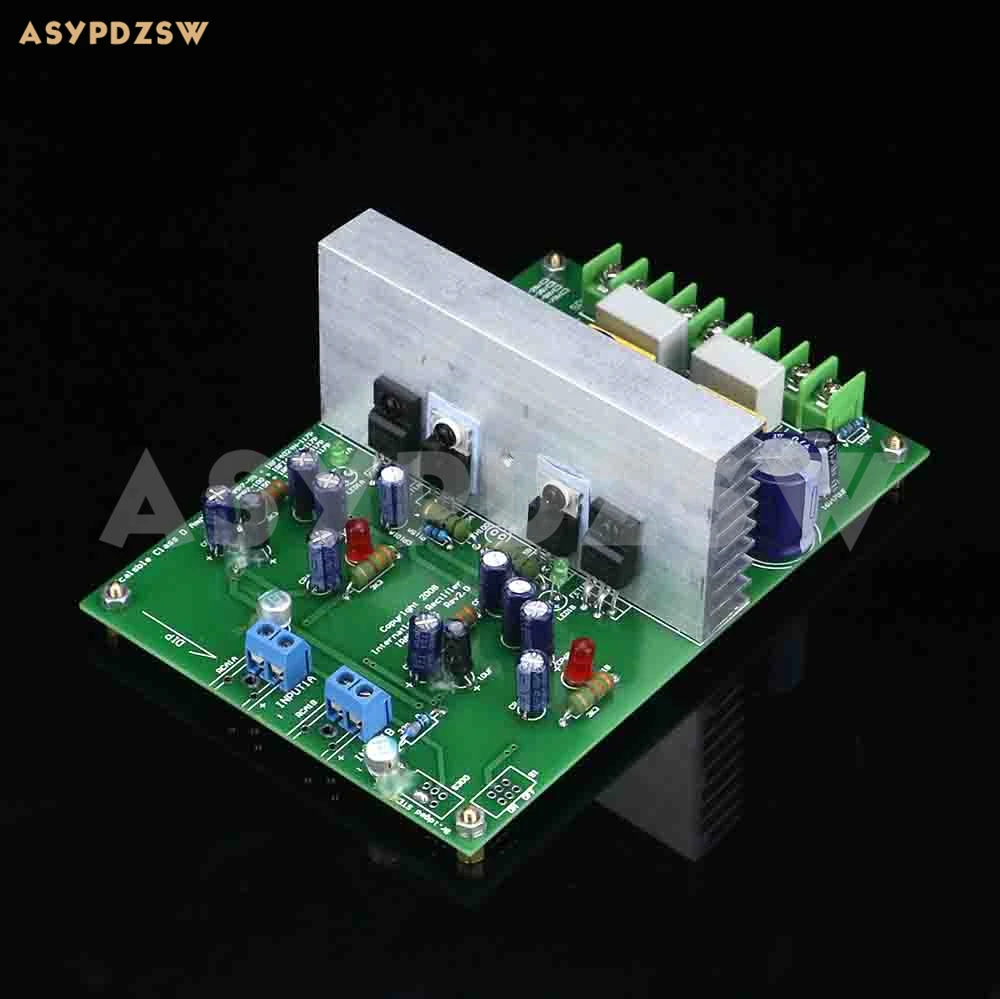

Примечание:Это готовая доска с тестом на припой.

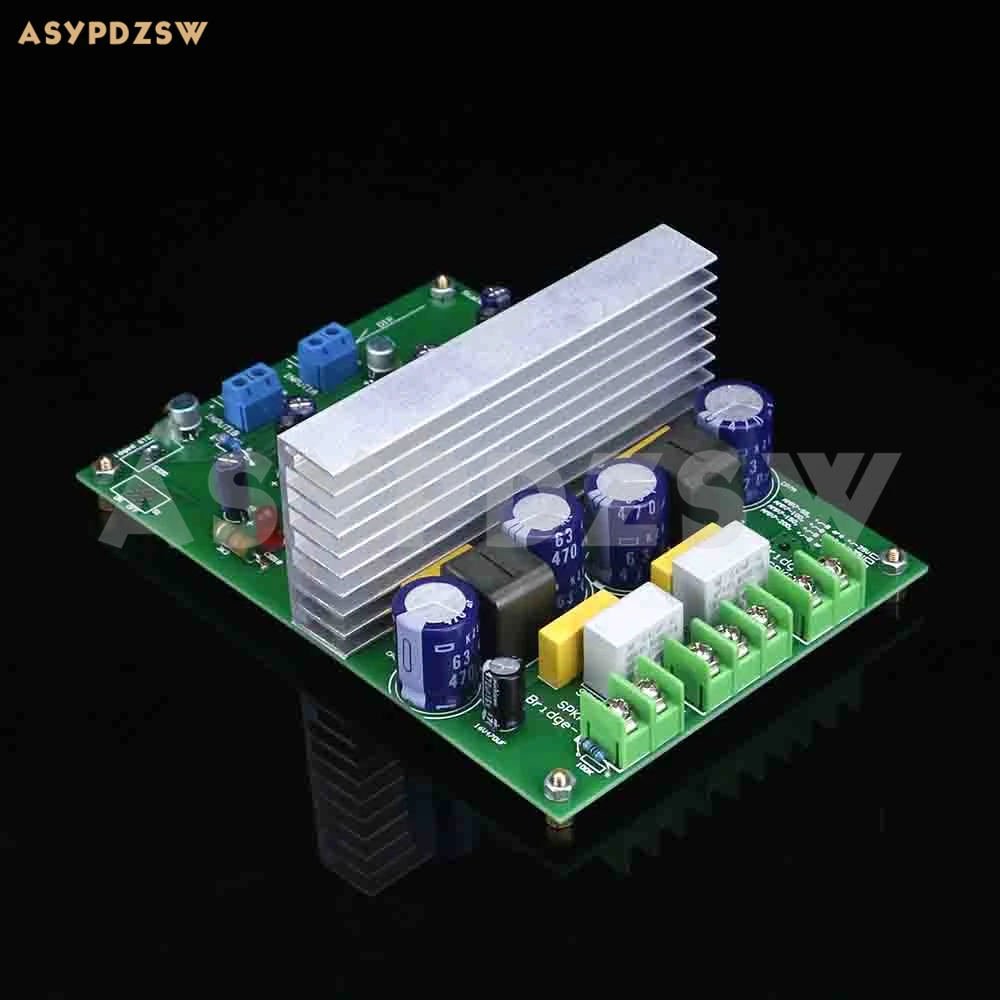

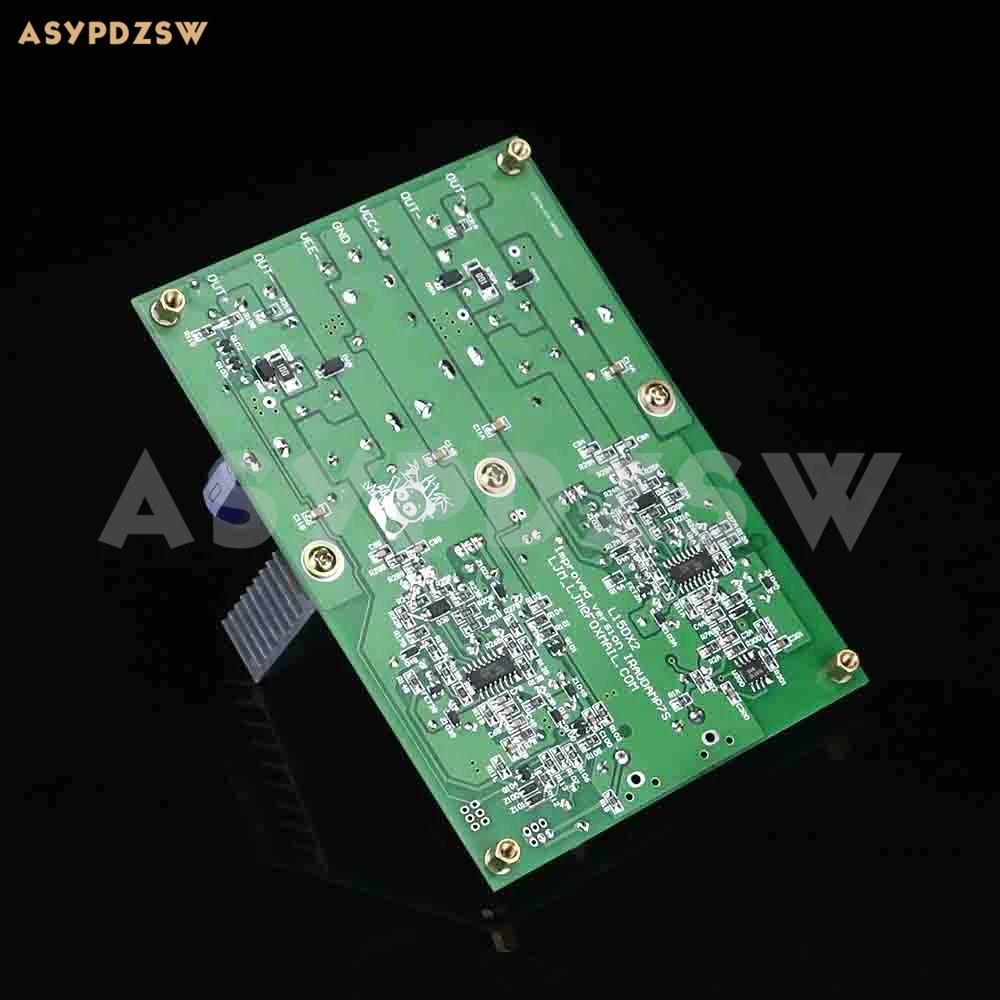

Размер печатной платы: 101 мм * 145 мм

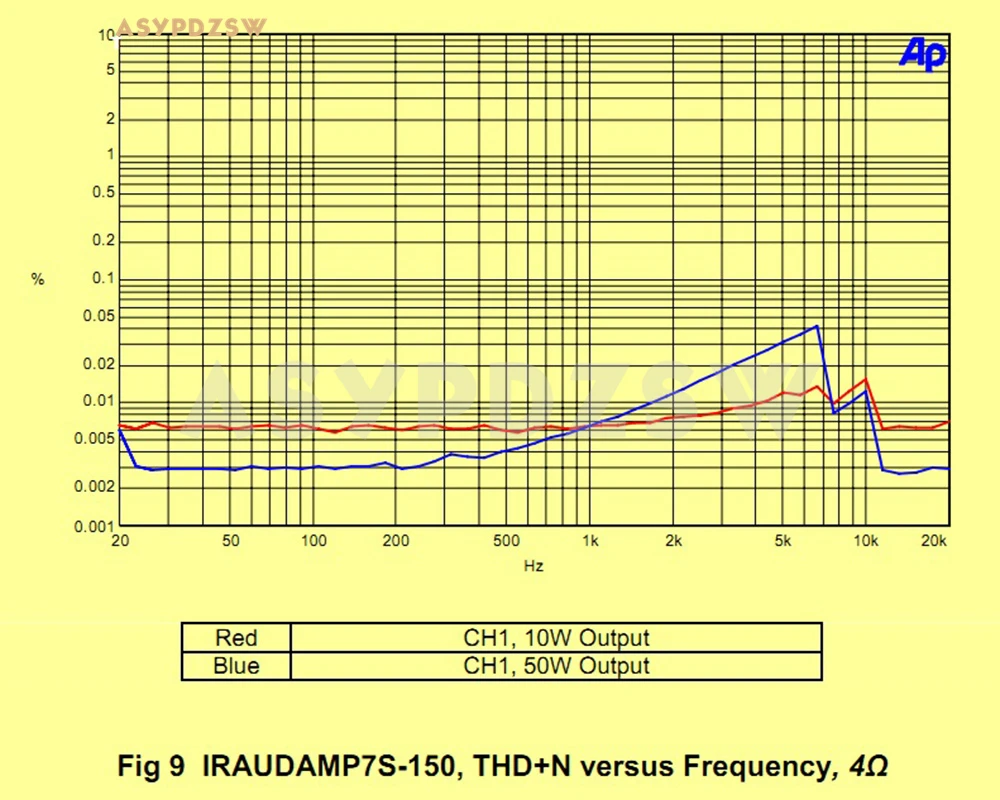

Двухканальный тест на искажение мощности:

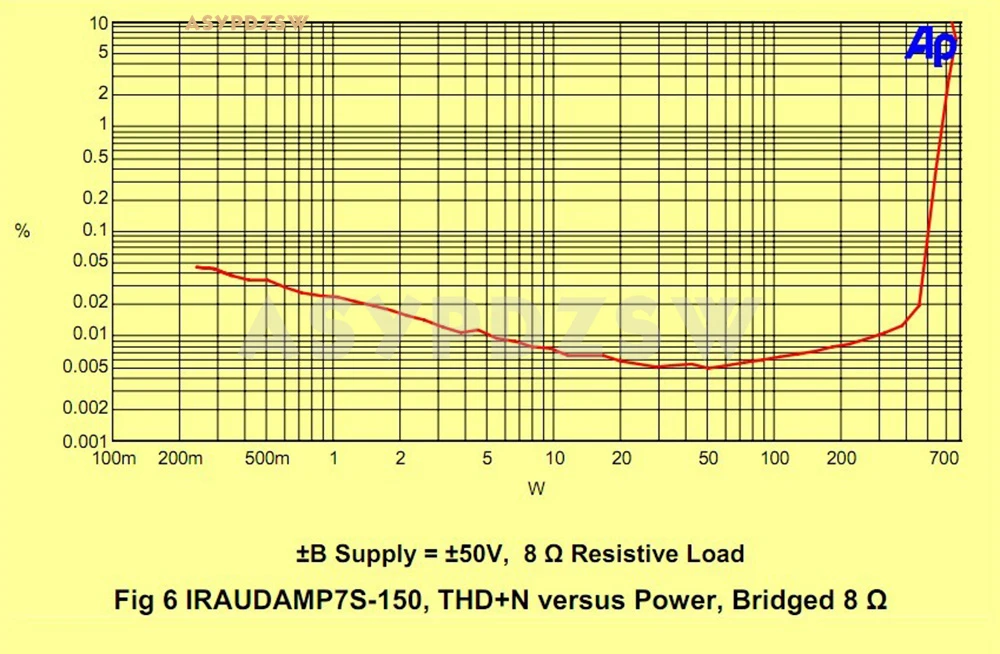

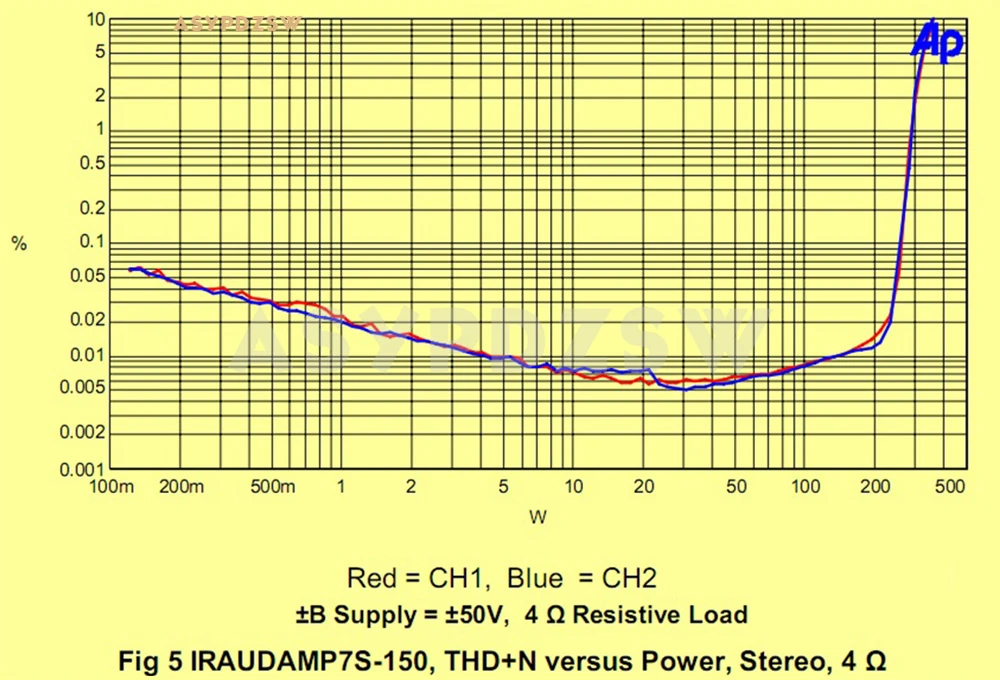

THD <0.02% мощность = 250 Вт двухканальный тест (источник питания +/-50 в, нагрузка 4R)
THD <0.007% мощность = 50 Вт двухканальный тест (источник питания +/-50 в, нагрузка 4R)

Моно тест (источник питания +/-50 в, нагрузка 8R)
THD <0.007% мощность 100 Вт
THD <0.009% мощность 200 Вт
THD <0.02% мощность 500 Вт

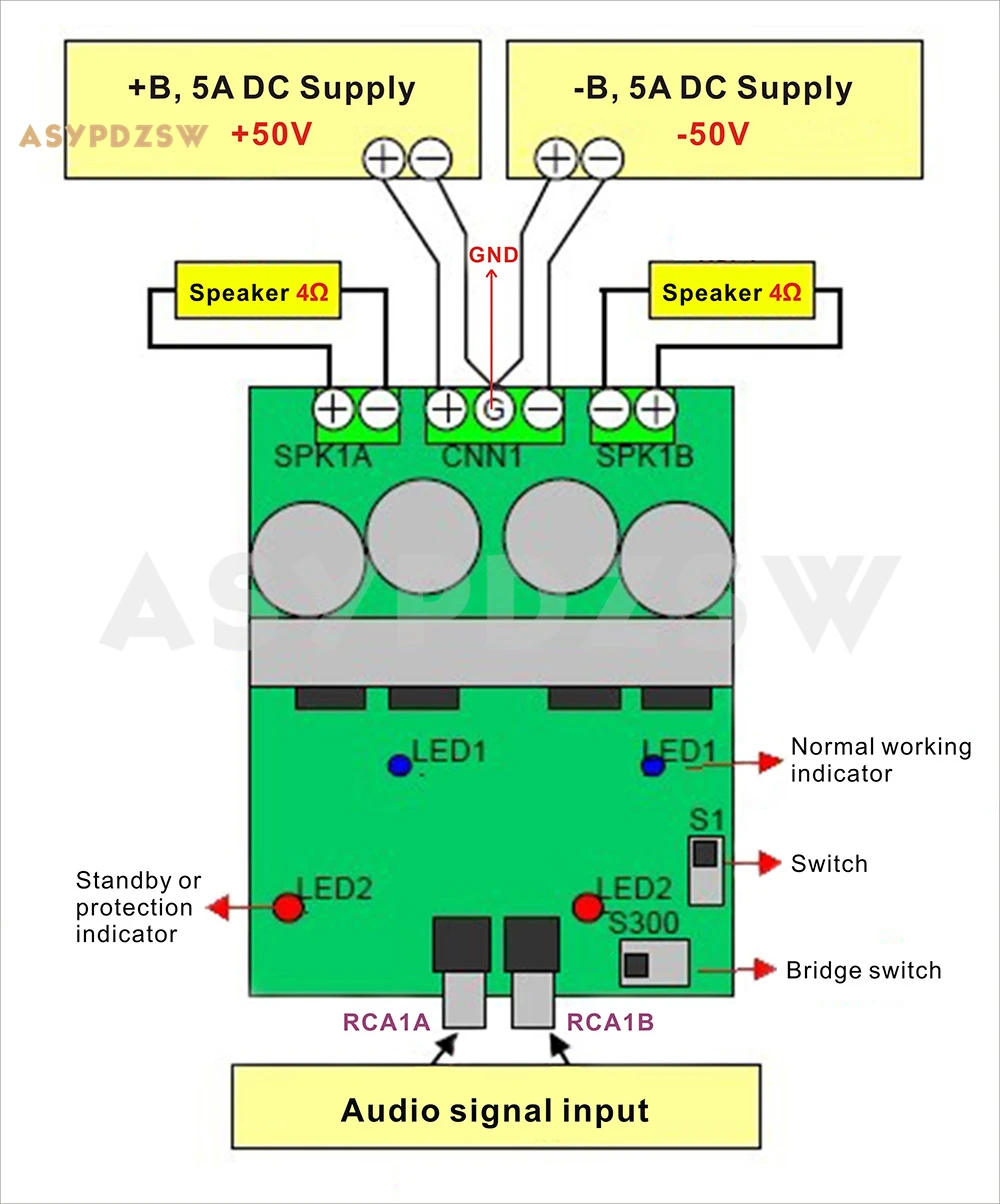

Примечание по установке:

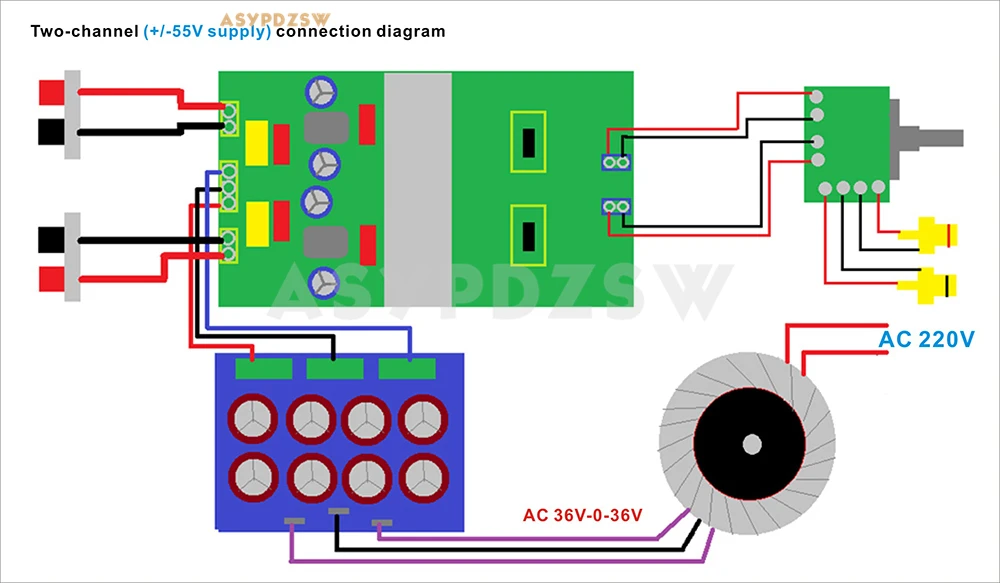

Использование напряжения DC +/-55V (+/-50V до +/-60V между)
+/-55 В выходная мощность = 150 Вт 8R RMS. Двухканальный
300 Вт 4R RMS двухканальный.
Рекомендуется AC Dual 40V AC Трансформатор 400W мощность или более.

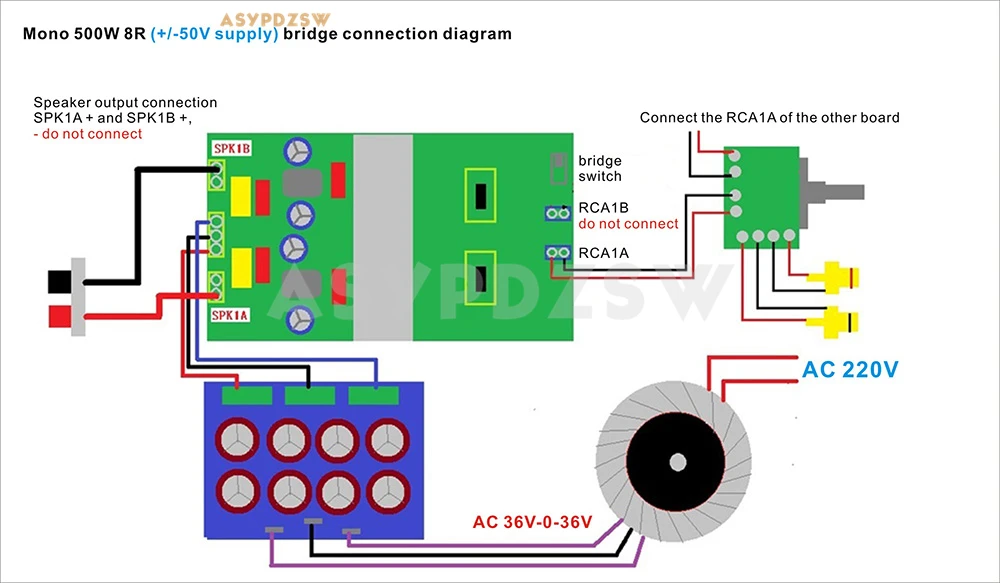

Мост +/-50 В выходная мощность = 500 Вт 8R Моно.


Особенности:
Выходная мощность: Масштабируемая выходная мощность от 25W---500W
Остаточный шум: 200 УФ, IHF-A взвешенный, AES-17 фильтр
Искажение: 0.007% THD + N 60W, 4R
Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET
Защита от перенапряжения (OVP),
Защита под напряжением (UVP), высокая сторона и низкая сторона MOSFET
Защита постоянного тока (DCP),
Защита от перегрева (OTP)
PWM топология: самоколебание PWM, половина моста или полный мост топологии выбираются.
