Беспроводной пульт дистанционного управления для светодиодных лент WS2811 WS2812B TM1803

Беспроводной пульт дистанционного управления для светодиодных лент WS2811 WS2812B TM1803

Руководство по эксплуатации

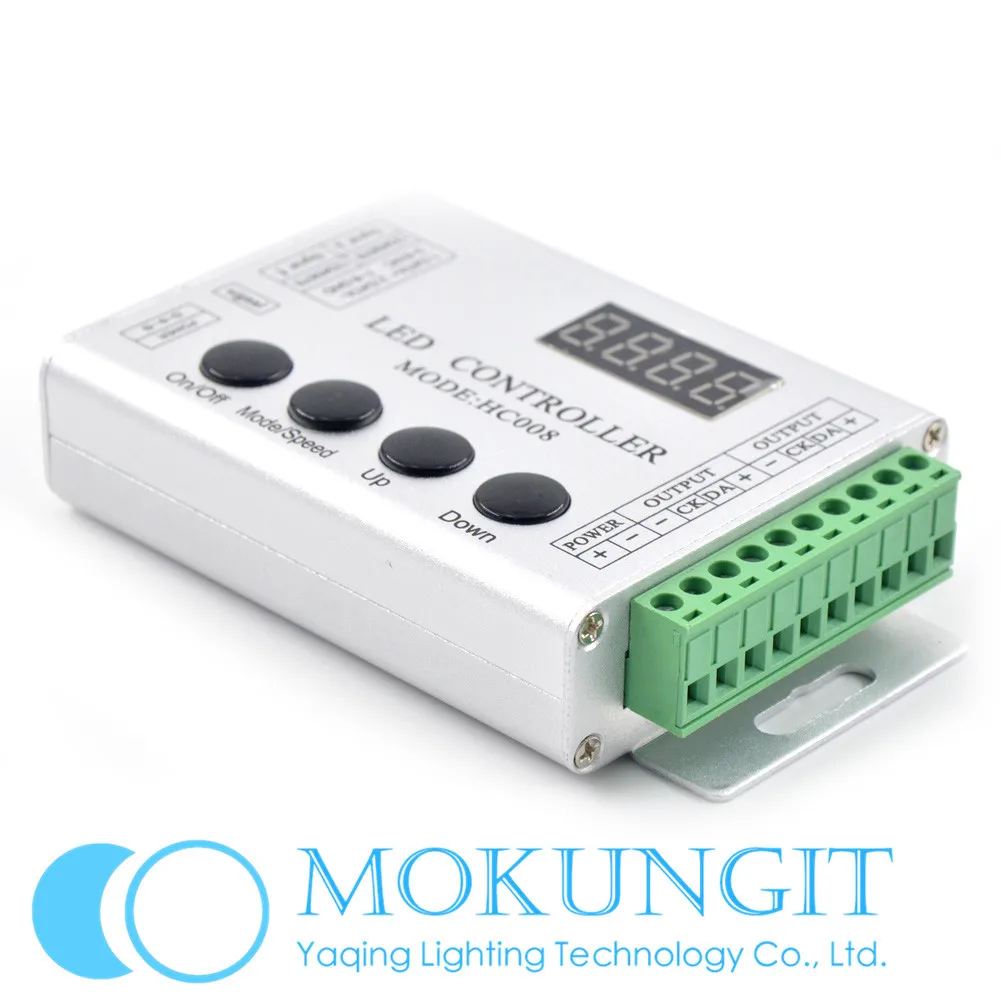

HC008 контроллер подходит для UCS1903 (TM1804, TM1809 и т. д.) выход с прямым приводом светодиодный приложений, может быть широко использован в светильник коробка, реклама, декораций, украшения для дома и т. д.; С простой проводкой, простой в использовании и так далее; С функцией памяти; Пульт дистанционного управления RF для выбора режима, Регулировка яркости, регулировка скорости и другие динамические изменения освещения. В то же время можно подключать к нескольким контроллерам для синхронного управления и постоянно расширять выходной канал для достижения большего затемнения или различных изменений программы.

Параметры производительности

Рабочая температура: -20-60

Напряжение питания: 5 в пост. Тока ~ 24 В опционально (укажите требуемое напряжение) WS2811 5 В ~ 24 В Универсальный

Размер контроллера: L122 × W71 × h24мм

Размер пульта дистанционного управления: L90 × W36 × H15 мм

Размер упаковочной коробки: L135 × W80 × H55 мм

Вес нетто: 190 г

Вес брутто: 226 г

Режим эффекта: 133 вида

Максимальное количество точек управления: низкая скорость: 1024 точек; Высокая скорость: 2048 точек

Может управлять IC моделями: WS2811, WS2812B, TM1803, TM1804, TM1809, UCS1903 и т. д. (укажите модель при заказе)

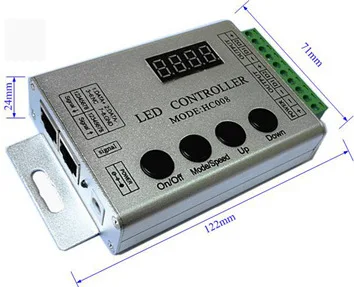

Размеры

(Контроллер управления) (пульт дистанционного управления)

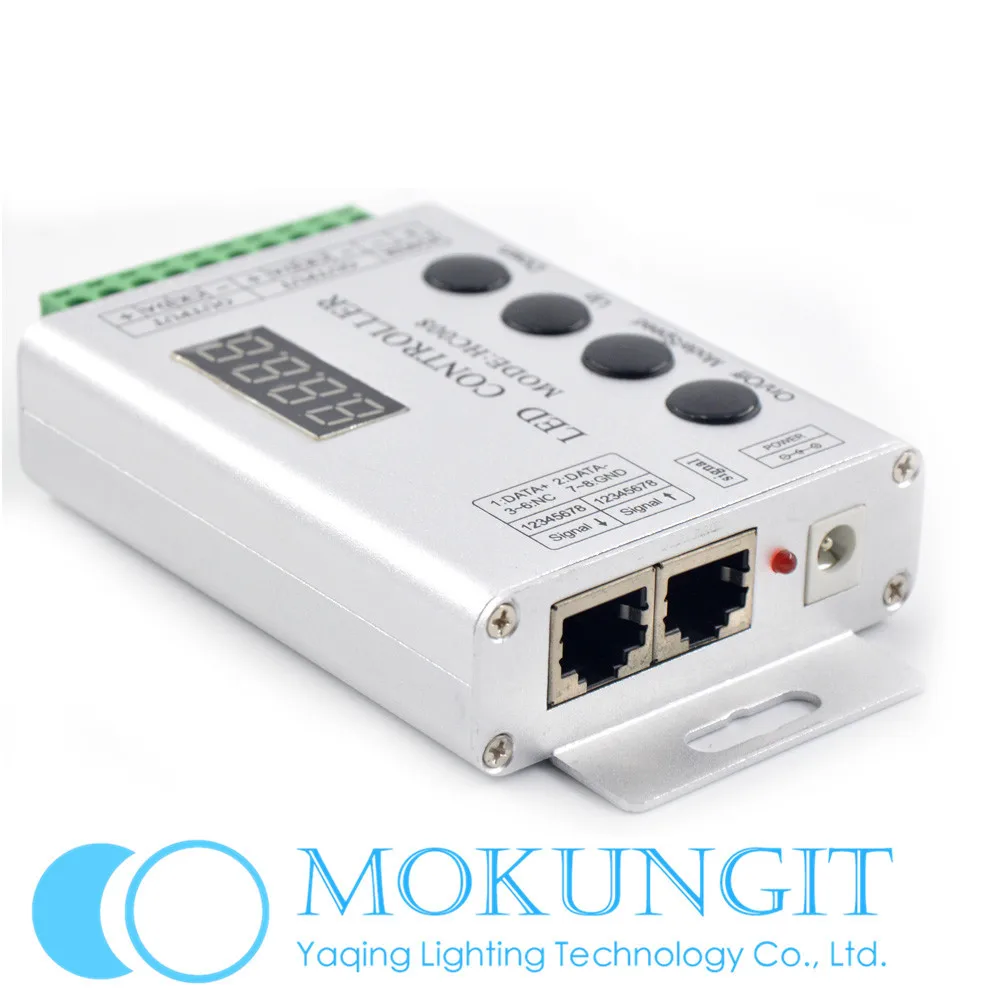

Интерфейс Описание

Мощность входной интерфейс-DC Мощность резьбой раструбного соединения для входного сигнала-сетевая карта разъем выходной интерфейс 10-битная однополярный резьбовое отверстие

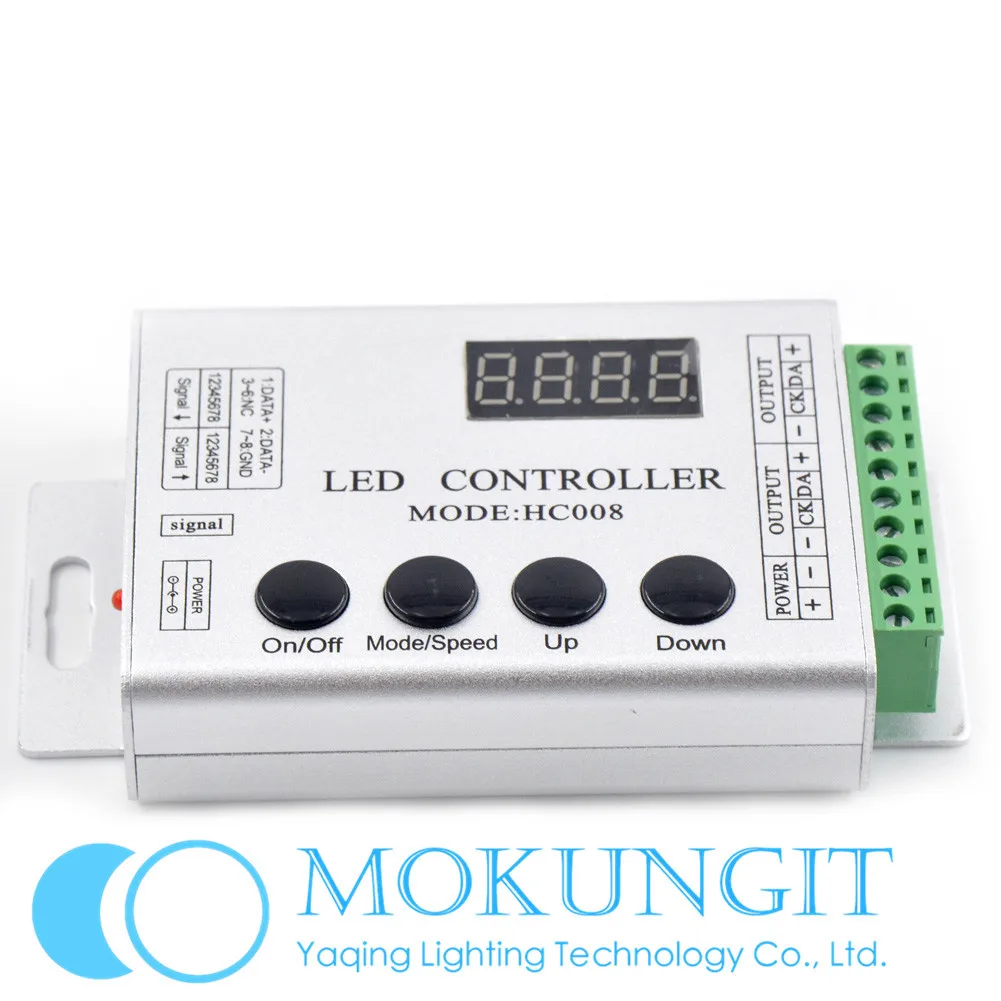

Инструкция по применению

ВКЛ/ВЫКЛ: вкл/выкл.

Режим/скорость: Регулировка режима/функция регулировки скорости переключателя (цифровой трубчатый первый дисплей H для регулировки режима, отображение S для регулировки скорости)

Вверх: режим +/Скорость +, когда функция регулировки режима для режима ключа, в функции регулировки скорости для ключа для ускорения.

Вниз: режим-/скорость-, когда в режиме настройки функция для режима минус, в функции регулировки скорости, когда ключ для замедления.

Примечание: в тех случаях, когда контроллер получает питание от вверх, красный индикатор светильник будет светильник и зеленый индикатор начнет мигать каждый раз, когда нажата клавиша.

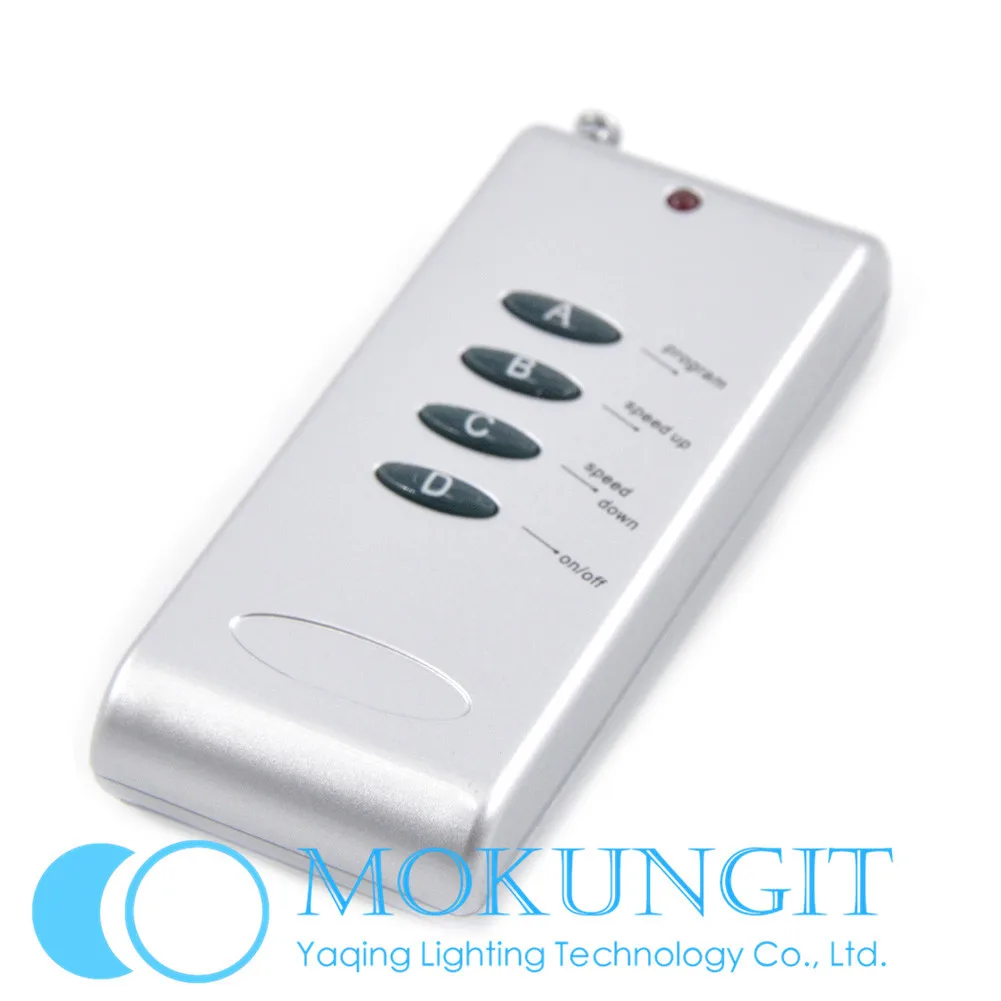

Ответ: кнопка переключения режимов/скорости, режим или параметры контроля скорости. Ниже указаны такие же, как и в

B: режим Плюс/клавиша ускорения скорости, когда функция управления режимом в режиме плюс,

Скорость быстрая, когда функция контроля скорости находится в процессе. Ниже указаны такие же, как и в

C: режим вниз/скорость медленная клавиша, когда функция управления режимом в режиме минус,

Медленная скорость при использовании функции контроля скорости.

D: кнопка вкл/выкл,

В любое время для включения или выключения нагрузки;

Синхронная система управления описание

Синхронная система управления может быть подключена любым количеством контроллеров, каждый контроллер должен следовать за первым мастером для достижения изменений постоянной синхронизации, без задержек.

Несколько контроллеров, подключенных в соответствии с схемой проводки, дополнительное управление не должно делать каких-либо настроек, просто откройте мастер, подконтроль будет осуществляться в соответствии с основной скоростью и изменением режима (только когда питание может быть отключено от синхронизации, вы можете выключить мастер, а затем повторно открыть для достижения синхронизации). Мастер находится в открытом состоянии, и вспомогательное Управление также является нормальной работой над управлением зелеными огнями будет мигать, цифровой дисплей в настоящее время работает в режиме.

133 режима (пользовательский комбинированный режим) инструкции по эксплуатации: (символ * указывает неизвестный номер)

Этот режим является редактируемым комбинированным режимом, который позволяет редактировать от 2 до 20 сцен (узоры от 1 до 132) в шаблон петли. Каждый режим может установить отдельный уровень изменения, автоматически определить количество наборов узоров и автоматически циклировать.

(1) нажмите «режим/скорость» и «вверх» одновременно в режиме выключения, чтобы войти в меню редактирования и отобразить «-01-», «-**-» На этом экране указан отредактированный серийный номер сцены, затем вы можете «+», «-» Ключ для выбора сцены для изменения серийного номера.

(2) после выбора номера сцены, который будет изменен, нажмите «режим/скорость» один раз, чтобы отобразить «H ***», что означает текущий режим настройки сцены. Вы можете выбрать «для редактирования режима изменения сцены и через светильник, чтобы наблюдать текущий эффект. Когда цифровой дисплей «H000» указывает, что сцена не установлена.

(3) после выбора режима нажмите «режим/скорость» снова, чтобы отобразить «S0 **», что указывает на скорость текущего режима сцены. Вы можете изменить режим сцены с помощью скорости «+» и «-», вы можете наблюдать режим тока через светильник, чтобы изменить скорость.

(4) после выбора скорости снова нажмите кнопку «режим/скорость», чтобы вернуться на экран выбора номера сцены «-**-». Вы можете использовать клавиши «+», «-», чтобы выбрать следующую сцену, которую вы хотите изменить, или нажать кнопку «Вкл/Выкл» для выхода и сохранения настроек.

Примечание: когда количество сцен меньше 20, сцена начинается с первого серийного номера (так как режим 133 работает от сцены «01»), режим, не устанавливающий сцену, должен быть установлен на "H000" Если вам нужно установить комбинацию из пяти сцен в Первый режим 133, войдите в меню редактирования после редактирования сцены «01» до «05» соответствующего режима и скорости (изменение не может соответствовать заказу), отредактируйте необходимость, чтобы проверить «06» режим сцены, является ли это» H000 ", если не через" + ", "-"ключ для изменения.

Стандартный режим показан в следующей таблице:

Режим

Режим Описание

Режим

Режим Описание

1

Статический красный

2

Статический зеленый

3

Статический синий

4

Статический желтый

5

Статический синий

6

Статический фиолетовый

7

Статический белый

8

Трехцветный прыжок

9

Красочный прыжок

10

Красочные стробоскоп

11

Красный справа

12

Фиолетовый слева

13

Синий справа

14

Синий слева

15

Семицветный цикл для правой лошади

16

Семицветный цикл на левой лошади

17

Семицветный цикл назад и вперед Happy Valley

18

Красочная слева счастливая лошадь

19

Красочный переход влево

20

Три-цвет градиент

Двадцать один

Красочные градиент

Twenty two

Красный фон для бега вперед и назад

Двадцать три

Зеленый фон для бега вперед и назад

Двадцати четырех

Синий фон для бега вперед и назад

25

Желтый фон для бега вперед и назад

26

Синий фон для бега вперед и назад

27

Фиолетовый фон для бега вперед и назад

28

Бегать вперед и назад на белом фоне

29

Красочный фон для бега вперед и назад

30

Красный справа

31

Красный слева

32

Зеленый вправо

33

Зеленый слева

34

Синий справа

35

Синий слева

36

Желтый вправо

37

Желтый слева

38

Синий справа

39

Синий слева

40

Фиолетовый справа

41

Фиолетовый слева

42

Переход от белого к справа

43

Переход от белого к слева

44

Красочный поток справа

45

Цвет Фул туда и обратно Щетка Цвет

46

Красный левый один хвост

47 (Европа)

Фиолетовый левой один хвост

48

Синий левое один хвост

49

ГОЛУБОЙ ЛЕВЫЙ один хвост

50

Белый левой один хвост

51

Зеленый левый один хвост

52

Желтый левый один хвост

53

Красочный переход к левому хвосту с одной головкой

54

Красочные квадраты слева один хвост

55

Семь цветов поочередно левый один хвост

56

Красный с правого хвоста

57

Фиолетовый с правого хвоста

58

Синий с правого хвоста

59

Голубой до правого одного хвоста

60

Белый с правого хвоста

61

Зеленый с правого хвоста

62

Желтый с правого хвоста

63

Красочный переход к правому хвосту с одной головкой

64 ГБ

Красочные квадраты справа один хвост

65

Семь цветов поочередно к правому хвосту с одной головкой

66

Красный справа, чтобы вытащить воду

67

Фиолетовый справа

68

Синий справа, чтобы потянуть воду

69

Синий справа

70

Белый справа, чтобы тянуть воду

71

Зеленый вправо

72

Желтый справа, чтобы потянуть воду

73

Красочный прыгать вправо, чтобы перетащите воду

74

Красочные линии справа, чтобы тянуть воду

75

Семь цветов поочередно справа, чтобы вытащить воду

76

Красный слева

77

Фиолетовый слева

78

Синий слева

79

Голубой слева

80

Белый слева и справа

81

Green left слева

82

Желтый левый слева

83

Красочный переход к левому хвосту

84

Красочные очереди слева и слева

85

Семь цветов поочередно оставили два хвоста

86

Красный справа

87

Фиолетовый справа с двумя полотенцами

88

Синий справа

89

Cyan на правый конец хвоста

90

Белый справа на обоих концах

91

Зеленый вправо

92

Желтый справа на обоих концах

93

Красочный переход на правый хвост

94

Красочные очереди справа

95

Семь цветов поочередно справа два хвоста

96

Полный цвет справа развевается

97

Красочный поток влево

98

Фиолетовый фон справа

99

Синий фон справа

100

Белый фон справа

101

Синий фон сглажен справа

102

Зеленый фон справа

103

Желтый фон справа

104

Красочный фон справа

105

Красочная Середина с обеих сторон

106

Цвет насыщенного среднего на обе стороны цвета кисти

107

Красочные открыть дверь

108

Красочные закрытого типа

109

С обеих сторон до середины цвета кисти

110

Красочным выключателем

111

Цветная накладка справа

112

Цветная накладка слева

113

Красочные overlay

114

С фоном вокруг красочного покрытия

115

Яркая Середина с обеих сторон суперпозиции

116

С фоном середины до суперпозиции

117

Красочные до середины суперпозиции

118

С красочным фоном до середины суперпозиции

119

Сегментированное движение вперед и назад

120

Сегментированные красочные прыжки перемещаются вперед и назад

121

Сегментированный вперед и назад с красочным фоном

122

Сегментированный с односторонним красочным фоном

123

Сегментированный вокруг красочного покрытия

124

Сегментированный фон с красочным наложением

125

Сегментированный односторонний цветной цвет кисти

126

Сегментированный туда и обратно красочные кисточками черного цвета

127

Сегментированная вокруг красочной воды

128

Sub-средние по обе стороны красочных с кисточками черного цвета

129

Подсередине к обеим сторонам красочной телескопической

130

Сегментированный односторонний красочный телескопический

131

Сегментированная односторонняя красочная накладка

132

Автоматически петля

133

Пользовательские кодовый режим

Типичное применение

Применение схема 1:

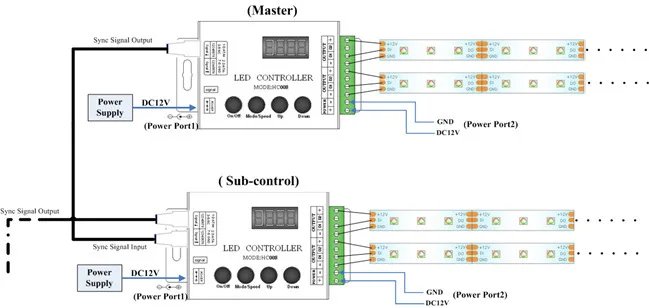

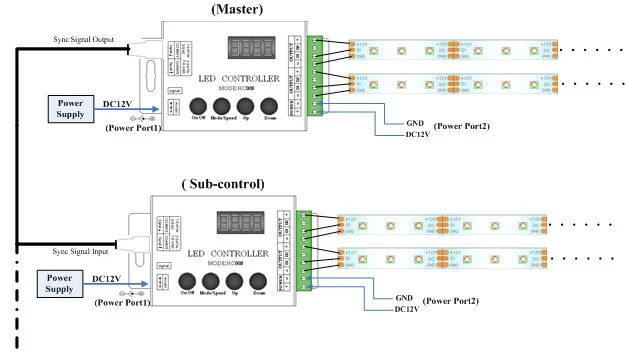

Схема применения 2: многофункциональная Функция синхронизации приложения s (каждый контроллер может быть отдельным источником питания, вы также можете поделиться мощностью)


(A). Каскадное соединение, то есть, основной контрольный выходной сигнал к следующему входу под контролем, подконтроль выходного сигнала, а затем подключен к следующему входу под контролем)

B. Соединение автобусного типа, то есть основной контрольный выходной сигнал, вход на Все входные сигналы подконтроля)

Меры предосторожности

1, напряжение питания продукта DC5 / 12 ~ 24 В, не должно получать другое напряжение;

2, свинцовый провод должен быть в соответствии с схемой проводки, чтобы обеспечить цвет и этикетку, правильный провод;

3. Этот продукт не может быть перегружен.
