Драйвер шагового двигателя с ЧПУ MC860H 2 4-7.2A 18-80VAC микрошаг 256 деление на замену MA860H

Драйвер шагового двигателя с ЧПУ MC860H 2 4-7.2A 18-80VAC микрошаг 256 деление на замену MA860H

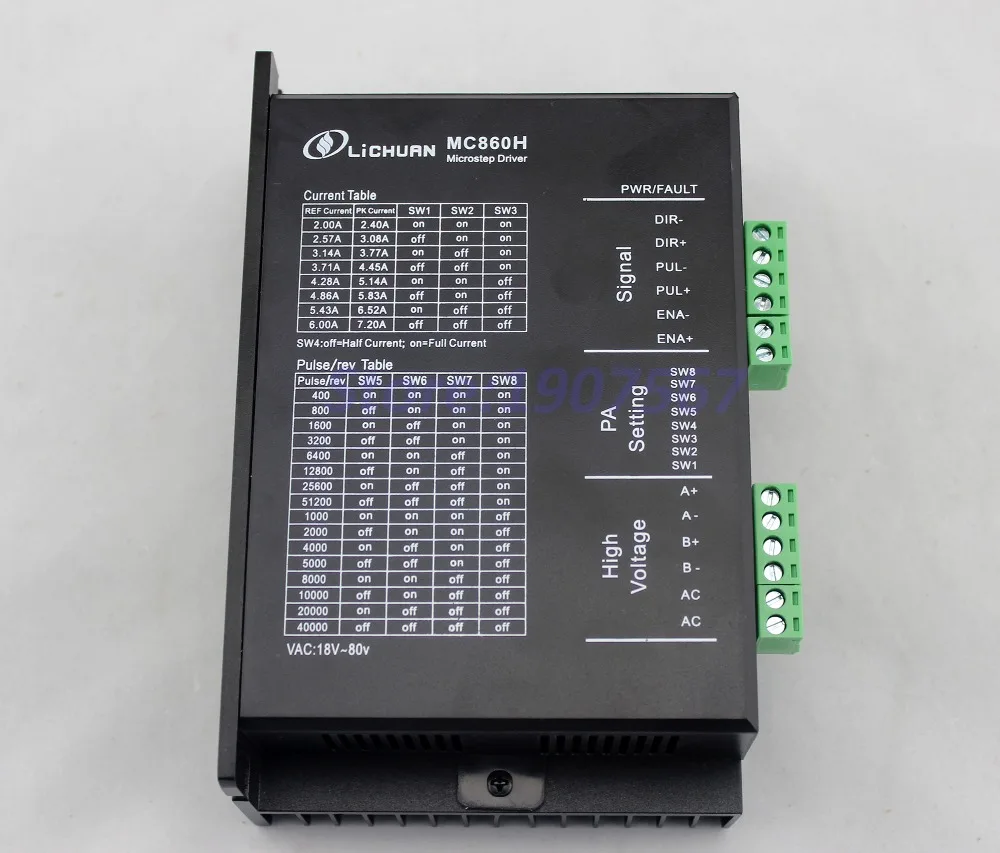

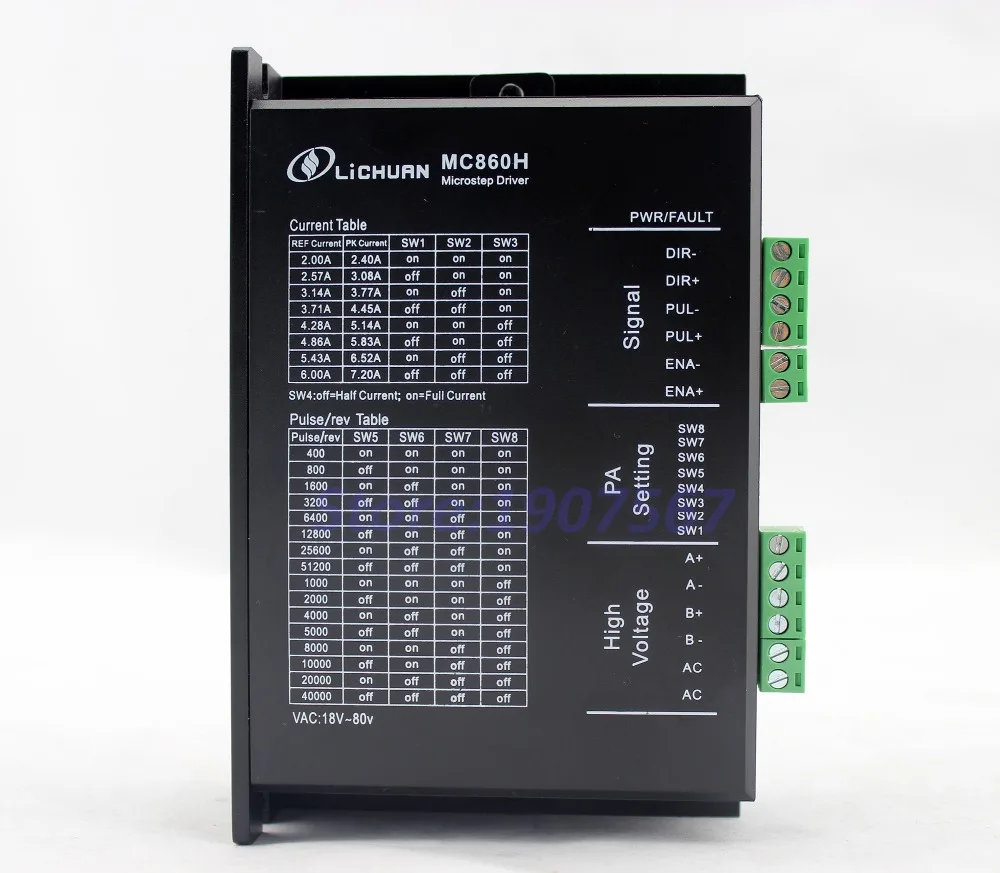

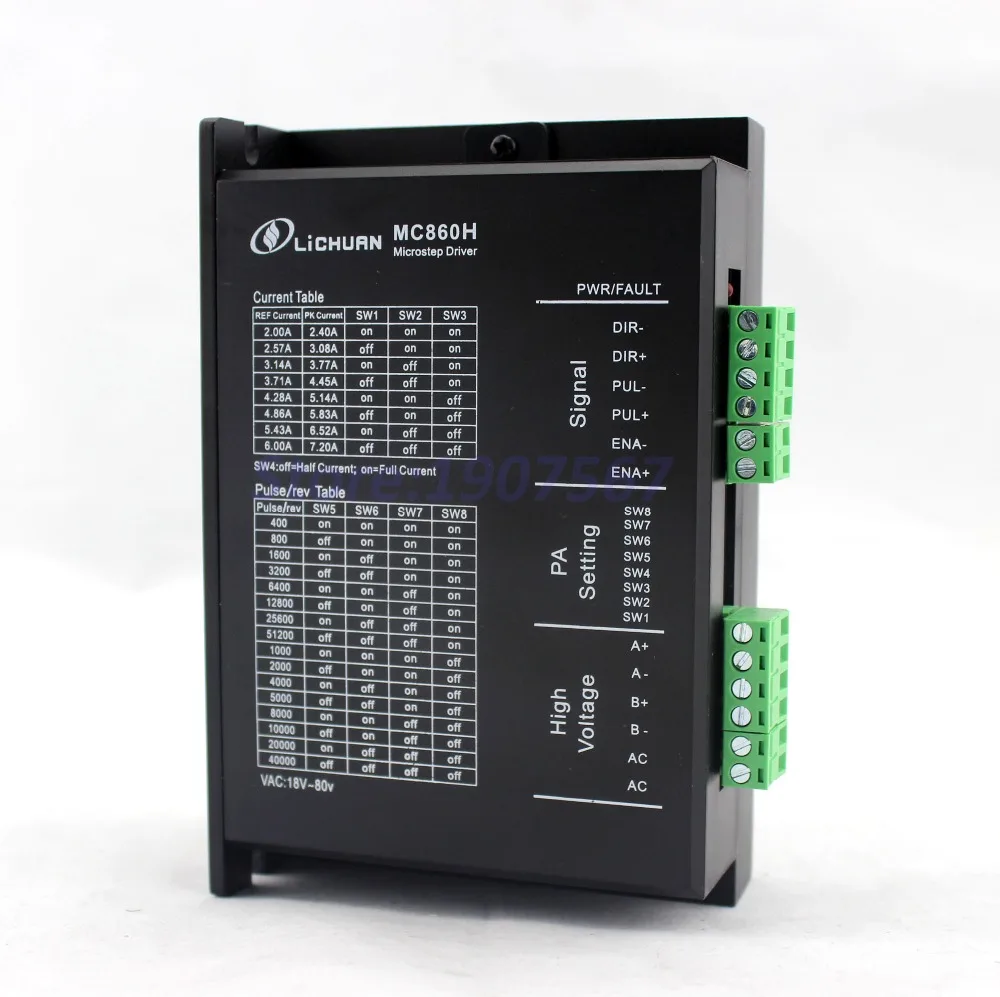

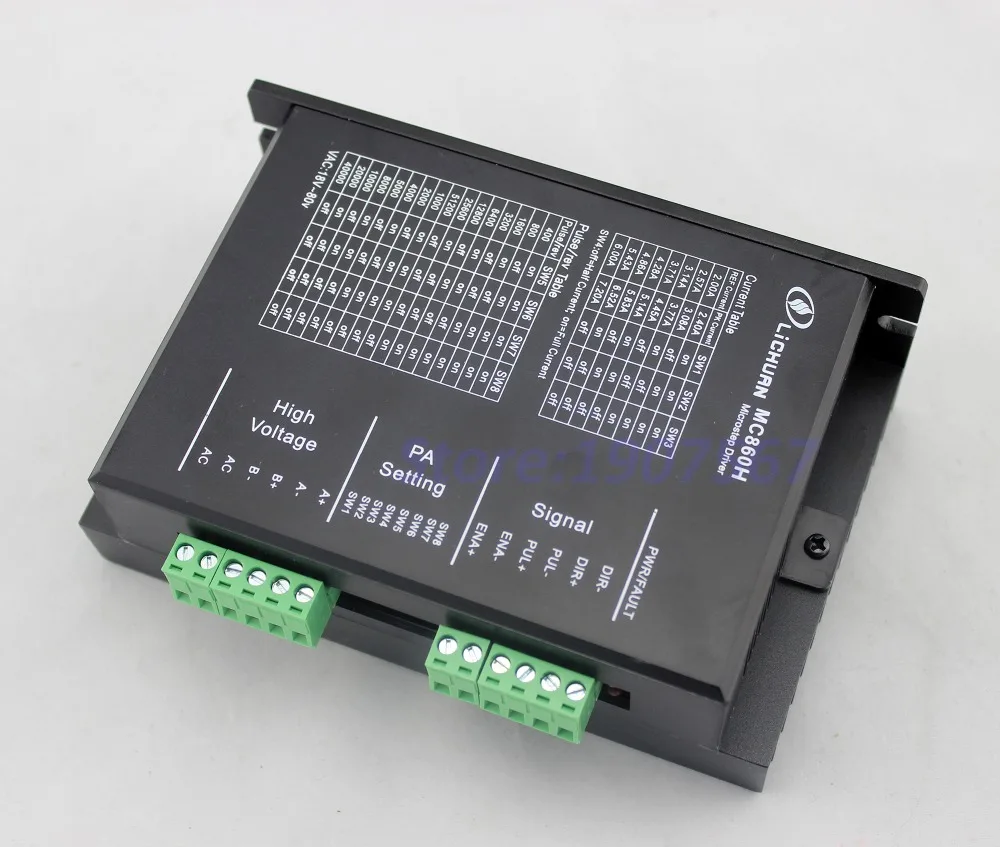

Инструкция для Панели Драйвера Lichuan

LichuanСпецификация драйвера

5 В, ограничение сопротивления

Добавляется при входе 12 или 24 В

Настройка параметров

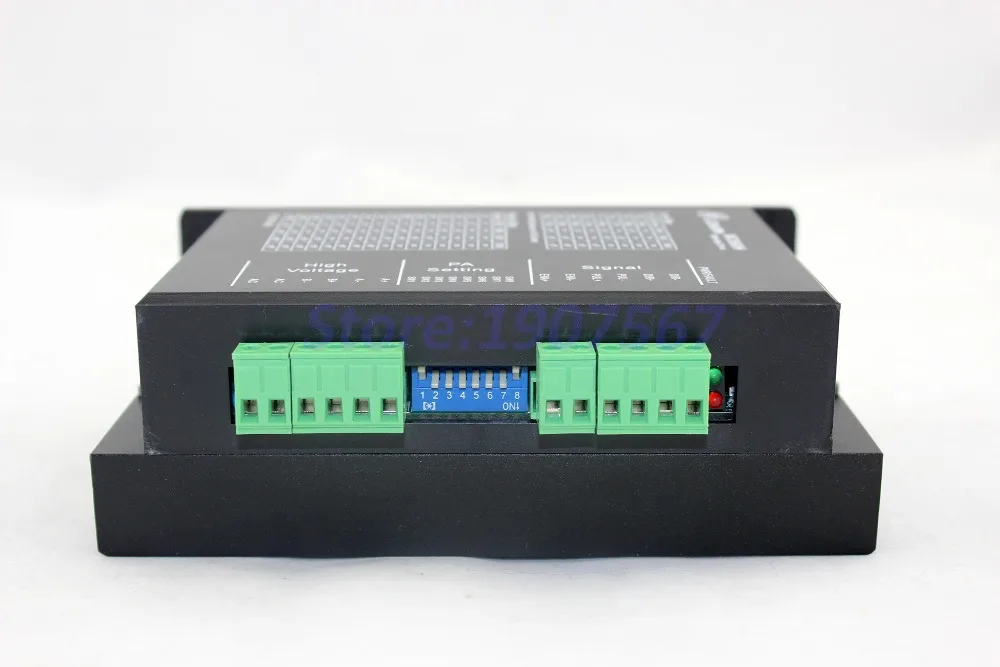

   MC860HДрайвер использует восемь dip-переключателей для установки точности деления/динамического тока и половины/полного тока, подробное описание, как показано ниже:

Описание функции

Выходной ток драйвера устанавливается тремя переключателями dip SW1-SW3,

Он имеет 8 этажей. О конкретных настройках выходного тока,

Пожалуйста, обратитесь к панели привода.

Пользователи могут установить привод на автоматический половинный ток SW4.

Выкл показывает, что статический ток установлен на половину динамического тока,

На изображении статический ток совпадает с динамическим.

SW4 должен быть установлен для общего использования, чтобы уменьшить

Нагревание двигателя и водителя, а также повышение надежности.

Ток автоматически уменьшится на 50% примерно на 0,4 секунды после

ПульсОстановка поезда (60% фактического значения), теплотворная способность уменьшена на 36% в теории.

Драйвер microstep subdivision NO. Устанавливается 4 dip переключателями SW5-SW8,

В наличии 14 файлов microstep.

Когда пользователи устанавливают разделение,Драйвер должен быть сначала остановлен.

О настройках микроступенчатого деления,Пожалуйста, обратитесь к панели привода.

Диски имеют 2 красных и зеленых фонаря. Один из зеленых ламп-это источник питания.

Он будет гореть после того, как водитель будет электрифицирован;

Другой красный-это индикатор неисправности,

При возникновении проблем с перенапряжением и перегрузкой по току, это будет неизбежно.

После устранения неисправности красный свет выключается.

Когда драйвер отключен,Только повторное электричество и повторное использование могут очистить неисправность.

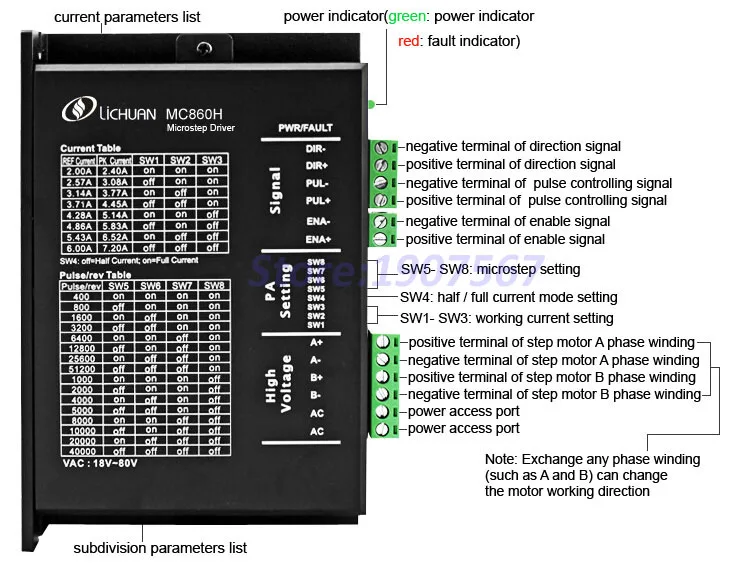

A + и A-провода положительного и отрицательного терминала шагового двигателя фазовой обмотки.

B + и B-провода положительного и отрицательного терминала шаг двигателя B фазовой обмотки.

Когда A, B двухфазный обмоточный обмен, может сделать мотор обратным направлением.

С помощью источника питания постоянного тока,Диапазон рабочего напряжения составляет 18 в-80 В переменного тока.

Мощность больше 300 Вт. Напряжение не более 90 В переменного тока или не менее 24 В переменного тока.

Граничный Размер привода: 151*97*48 мм;

Монтажный шаг составляет 143 мм.Горизонтальная или вертикальная установка может работать

(Рекомендуется вертикальная установка). При установке,

Должно быть близко к металлическому корпусу, чтобы облегчить отведение тепла.

Метод проводки

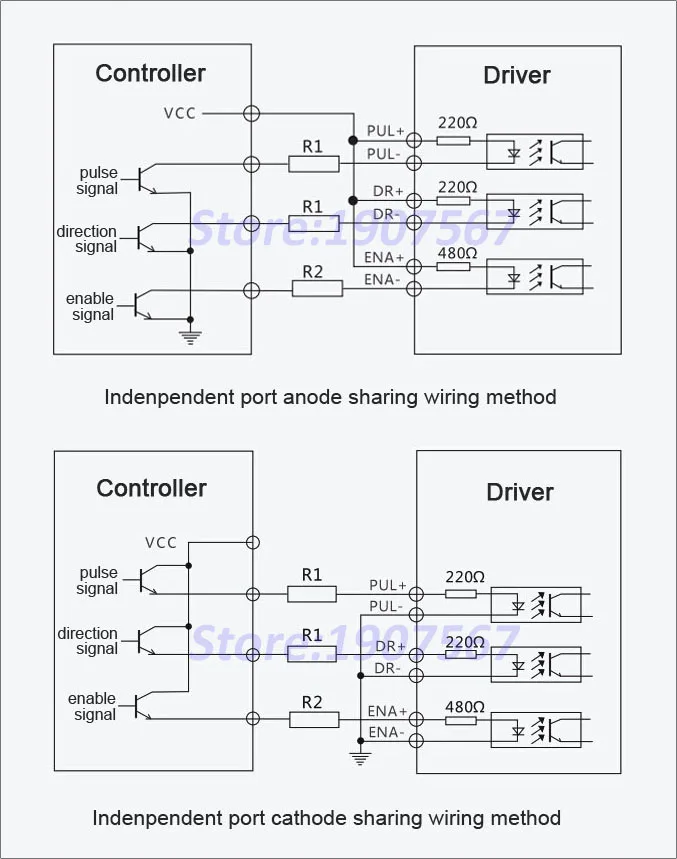

Контроллер + Драйвер + шаговый двигатель + источник питанияНаиболее распространенный метод проводки

Схема подключения системы Ttpical

Полный набор шаговых систем управления двигателем должен содержать шаговые диски,

Источник питания и контроллер постоянного тока (импульсный источник).

Размер установки

Доставка

    1. Для европейских клиентов, мы отправляемСтандартная доставка Aliexpress, DHL, Fedex, TNT.

2.РусскийКлиенты, пожалуйста, сообщите нам ваше полное имя;

Стоимость доставки ДЕШЕВАЯ, generanlly отправляетсяСДЭК и пони, Доставка менее 20 дней, без налогов и таможенных сборов.

3.Бразилия, Аргентина, Перу, ИндияКлиенты, пожалуйста, предоставьте намНалоговый номерПосле оплаты.

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами:

Контакт: Annie Cheng

Skype: annie_5543

What's app: + 86 13714817266
