Введение:
В разработке этого набора, посоветовался с несколькими старшими игроками, имеют мягкость-старт с небольшим силовым трансформатором, довольно расстраивается: часто Большой Трансформатор не звук, однако, небольшой трансформатор звук, новый трансформатор не является очевидным, Через полтора года стало ясно, что мы не должны иметь небольшой трансформатор в развитии существования; Для этого мы специально ищем информационные исследования, использование реле для замены небольшой программы трансформатора; В то же время, Для того, чтобы лучше использовать пространство шасси, версия является длинным типом, чтобы облегчить установку.

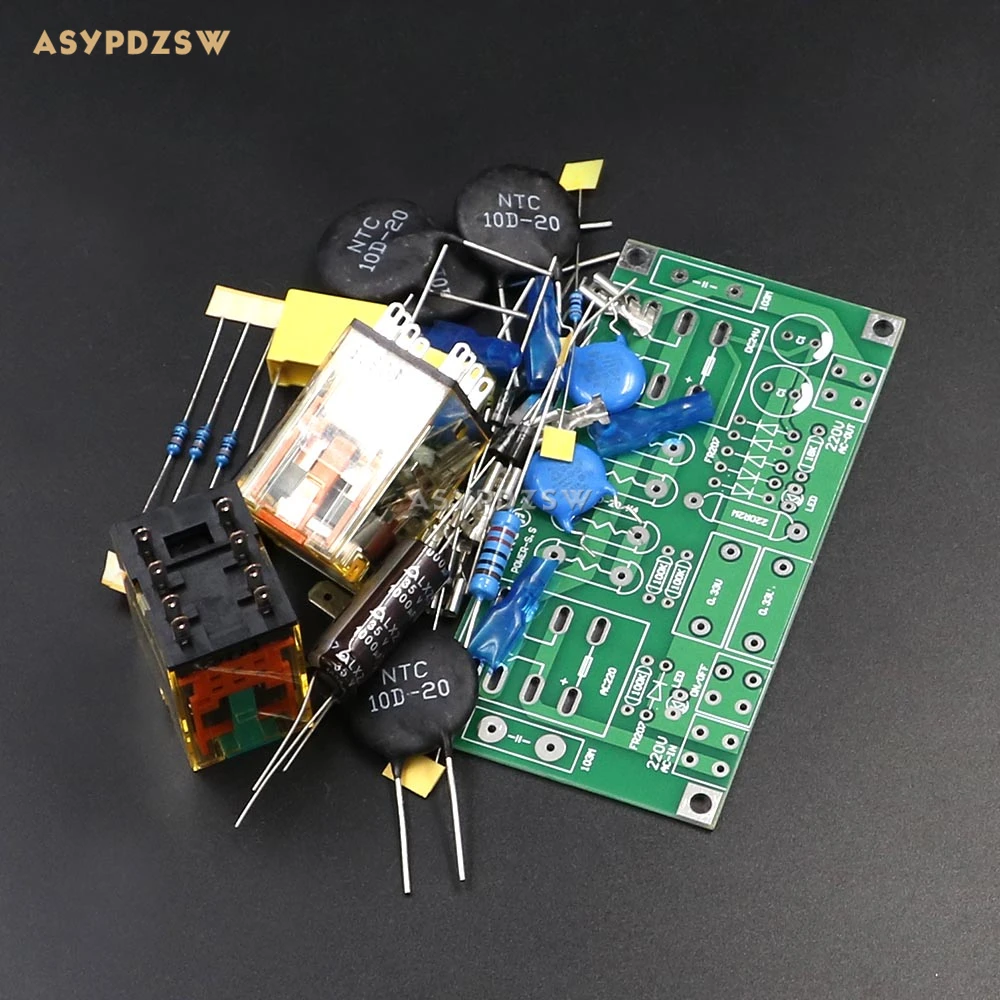

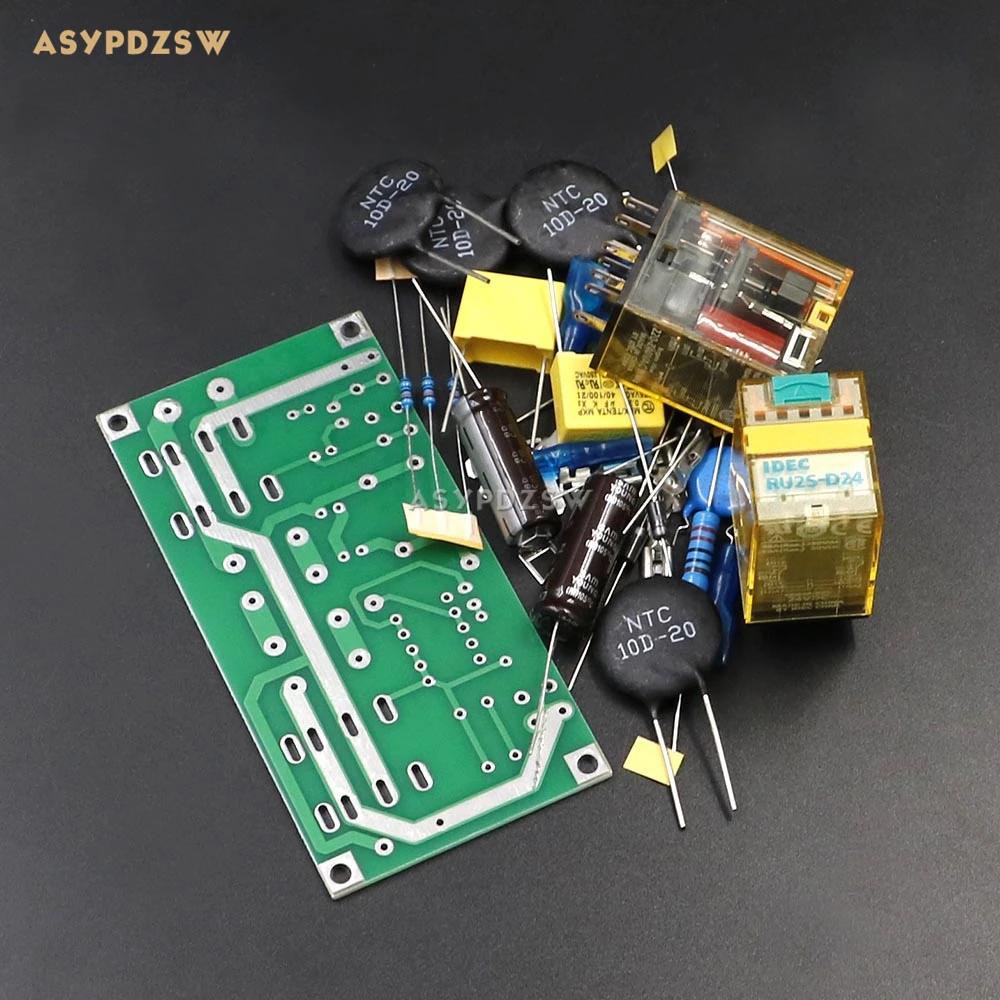

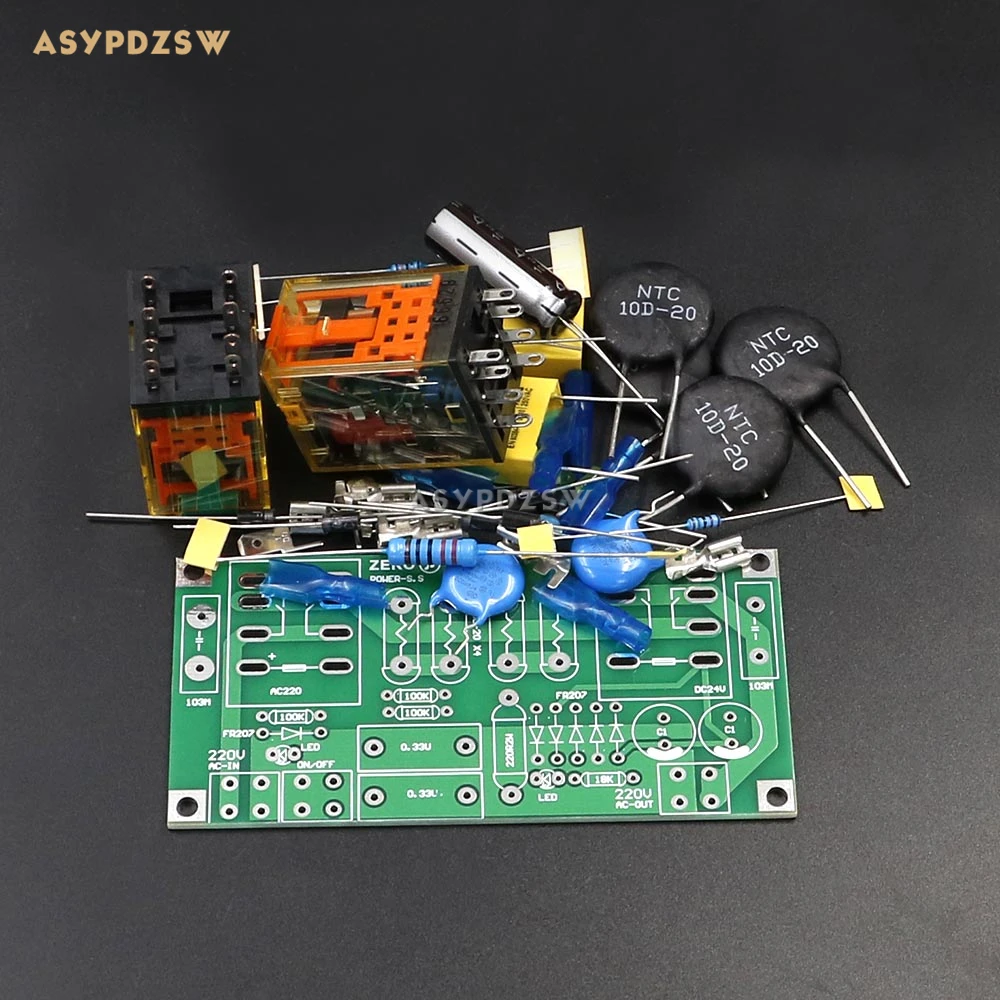

Примечание 1:Это набор, все детали нужно сварить и проверить.

Примечание 2: у нас есть версия 110 В или 220 В, пожалуйста, обратите внимание, чтобы выбрать нужную вам версию.

Размер:100 мм * 50 мм * 35 мм (Не включает высоту медных столбов)

Основные компоненты-реле: Япония IDEC двойной 10А крест серебряные контакты (в конструкции цепи используется в параллельных Контактах, через не более 20А тока)

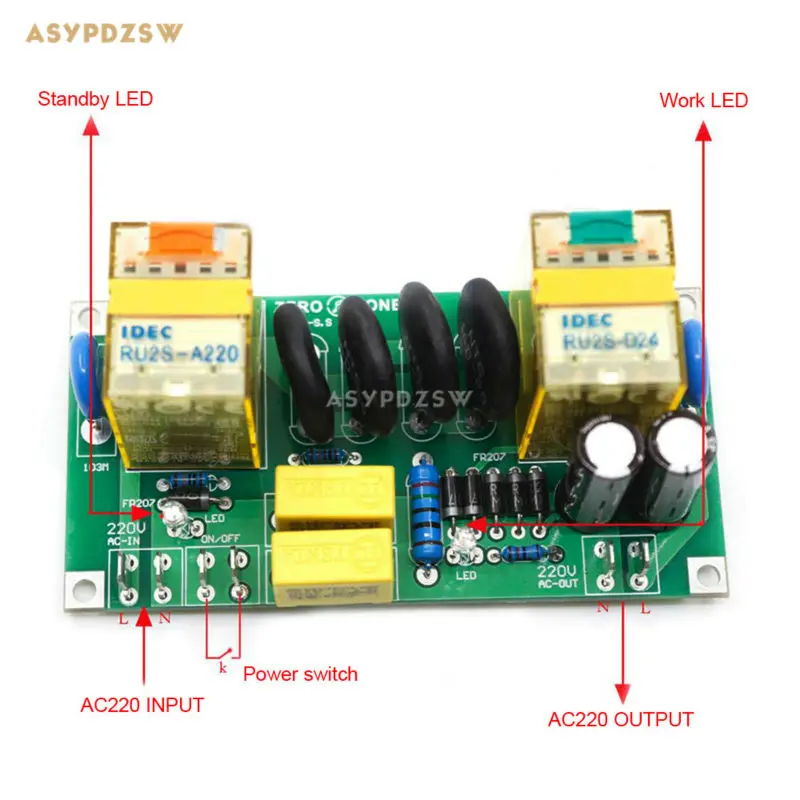

По умолчанию Время задержки составляет 3 секунды, PCB имеет два светодиодный светильник s, соответственно, светодиодный режим ожидания и Рабочий СВЕТОДИОДНЫЙ, когда подключен Мягкий переключатель запуска, светодиодный режим ожидания, рабочее светодиодное освещение.

Напоминание: 110 В и 220 В совпадают по-разному, следующее-их правильное совпадение.

110V версия: из 2 предметов 0.33U позиции конденсатор с алюминиевой крышкой, установка 0.68U, AC220 установка положения RU2S-A110 реле.

220 В версия: 2 шт. 0,33u позиционный конденсатор установка 0,33u, AC220 положение установки RU2S-A220 реле.

Примечание: фотографии сварки и подключения только для справки;
