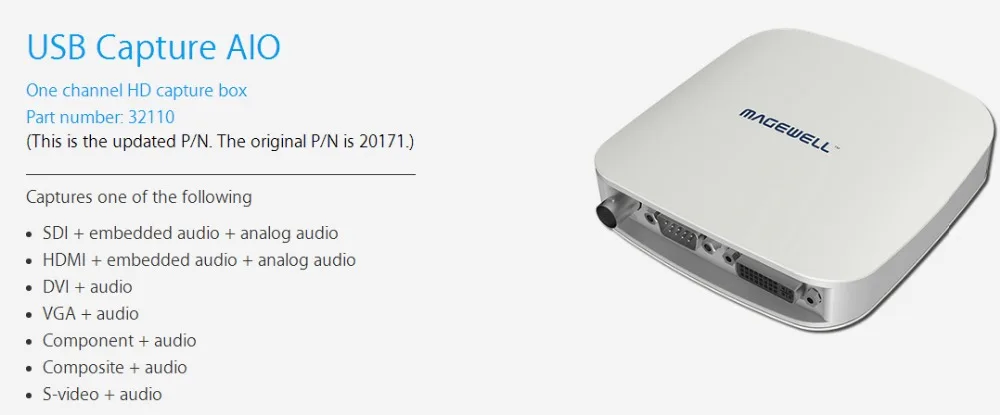

Новое обновление USB ключ захвата/hdmi sdi dvi все в одном USB коробка захвата поддержка протокола UVC

Спецификация:

Поддерживаемая ОС

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

Linux (Ubuntu 12,04-16,10, CentOS 7)

OS X 10,9-10,11

MacOS 10,12

Поддерживаемые APIs

Окна

DirectShow

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

OS X/macOS

Быстрое время

AV основа

Поддерживаемое программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любое другое программное обеспечение DirectShow, V4L2, QuickTime,AV Foundation encoding или streaming

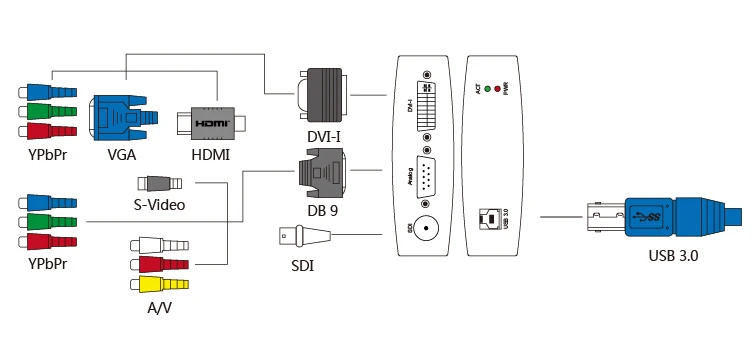

Входные интерфейсы

DVI-I

DVI 1,0

HDMI 1.4a (через пробой кабель)

VGA (через Конвертор DVI-to-VGA)

Компонент (через пробой кабель)

DB9

YC (S-Video)

Композитное видео

Аналоговое аудио (L + R)

Компонентное видео

BNC

SD/HD/3G SDI

Хост-интерфейсы

USB 3,0

Совместим с USB 2,0

Совместим с USB 3,1 Gen 1

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала

Ручной выбор источника видеовхода

Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала

Ручной выбор источника аудиовхода

Поддержка разрешения входного видео до 2048 × 2160

Характеристики VGA и компонентов

12-bitADC

Поддержка цветовых форматов RGB и YCbCr (YUV)

Поддержка «Seperated Sync», «Composite Sync», «sync-on-green' (SOG), «sync-on-luminance» (SOY)

Поддержка DMT, CEA, CVT, GTF видео таймингов

Входные сигналы с частотой пикселей до 165 МГц оцифрованы с 1:1 выборкой

Входные сигналы с частотой пикселей более 165 МГц могут быть оцифрованы с горизонтальной подвыборкой (в результате некоторые потери качества изображения-не рекомендуется)

Автоматическое определение цветовых форматов RGB и YCbCr

Автоматическая или ручная регулировка фазы выборки

Автоматическое горизонтальное выравнивание

Поддержка пользовательских видео таймингов

Поддержка индивидуальных видео разрешений для CVT/GTF таймингов

Особенности HDMI

225 МГц HDMIreceiver

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения ofAVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 2-х канальный IEC60958 аудиопотоки

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим

Особенности SDI

Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD-SDI сигналов

Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS

Поддержка режима 2K (2048 × 1080)

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка глубины цвета 10/12 бит

Поддержка извлечения идентификатора полезной нагрузки SMPTE 352

Поддержка до 8 (моно) аудио каналов на 48 кГц

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен

Ограниченная поддержка для захвата первого соединения двух интерфейсов:

YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60

YCbCr 4:4:4 10-битная: захватили как 4:2:2

RGB 4:4:4: R/B

YC и композитные Особенности

12-разрядный АЦП

Поддержка стандартов NTSC, PAL и SECAM

Автоматическое определение стандарта видеовхода

Аналоговые аудио особенности

Захват аналоговый аудио через 3,5 мм несимметричный линия в интерфейсе

Форматы видеозахвата

Поддержка разрешения захвата до 2048 × 2160

Поддержка скорости захвата кадра до 120 кадров в секунду (фактическая скорость захвата кадра может быть ограничена пропускной способностью USB и внутренней рабочей частотой. Типичные частоты захвата кадров на контроллере Intel USB 3,0 являются следующими.)

1920 × 1080 YUY2 (до 75 кадров в секунду)

1920 × 1080 RGB24 (до 60 кадров в секунду)

Поддержка для 4:2:2 8-битный формат получения: YUY2, UYVY

Поддержка для 4:4:4 8-битный формат получения: RGB24, RGB32

Формат захвата по умолчанию YUY2. Больше форматов захвата можно установить с помощью утилиты захвата USB

Особенности обработки видео

Трубопроводы для обработки видео с пропускной способностью 160 мпикселей/с

Видеосъемка

Масштабирование видео

Видео-де-переплетения

Плетение

Топ из смеси и низа

Только верхнее поле

Только нижнее поле

Конвертация соотношения видео

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор соотношения сторон захвата

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

Преобразование цветного видео формата

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

Конвертация частоты видео кадра

Вертикальный флип и зеркало

Несколько устройств на одном компьютере

Поддержка подключения нескольких usb-устройств к одной системе

Поддержка установки серийного номера устройства как имя устройства, показанное в системе с помощью утилиты захвата USB

SDK

SDK для захвата USB предоставляет функции, включая извлечение статуса сигнала, конфигурацию захвата и т. д.

Обновление прошивки

Несколько устройств в одной системе можно модернизировать одновременно

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

98 мм (Д) x 98 мм (Ш) x 25 мм (В)

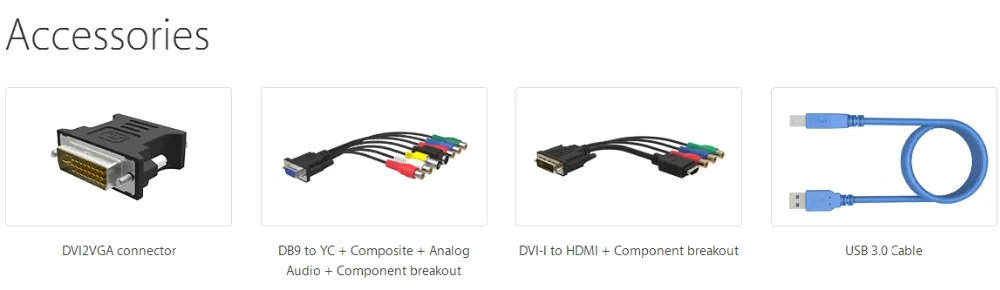

Аксессуары

Кабель USB 3,0

Разъем DVI-VGA

DVI-I в HDMI + компонентный прорыв

DB9 к YC + композитный + аналоговый аудио + Componentbreakout

Энергопотребление

Максимальный ток 5 В: ~ 1 A

Максимальная потребляемая мощность: ~ 5 Вт

Рабочая среда

Рабочая температура: от 0 до 45 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
