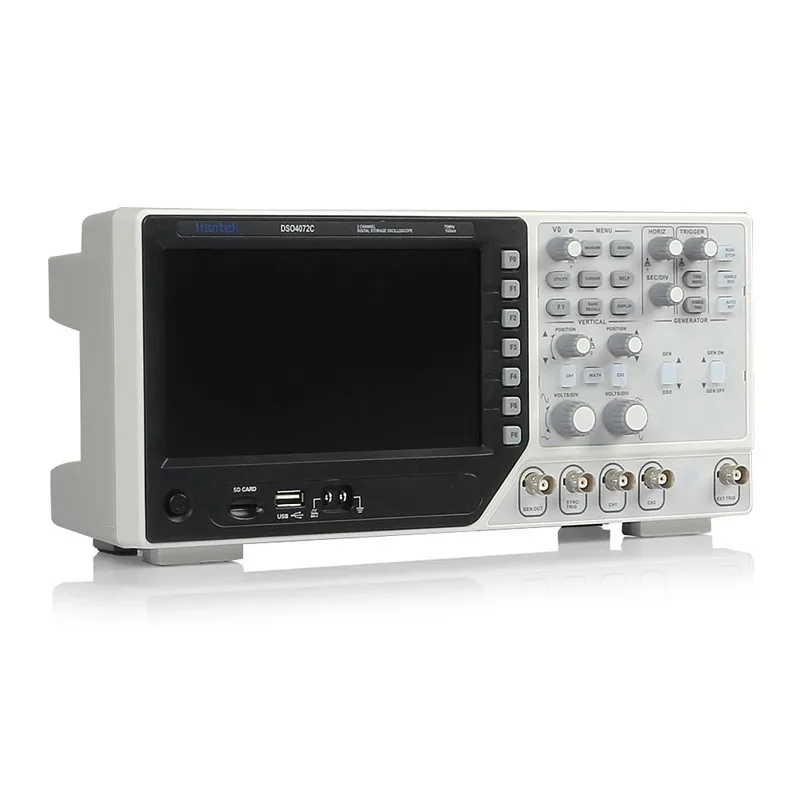

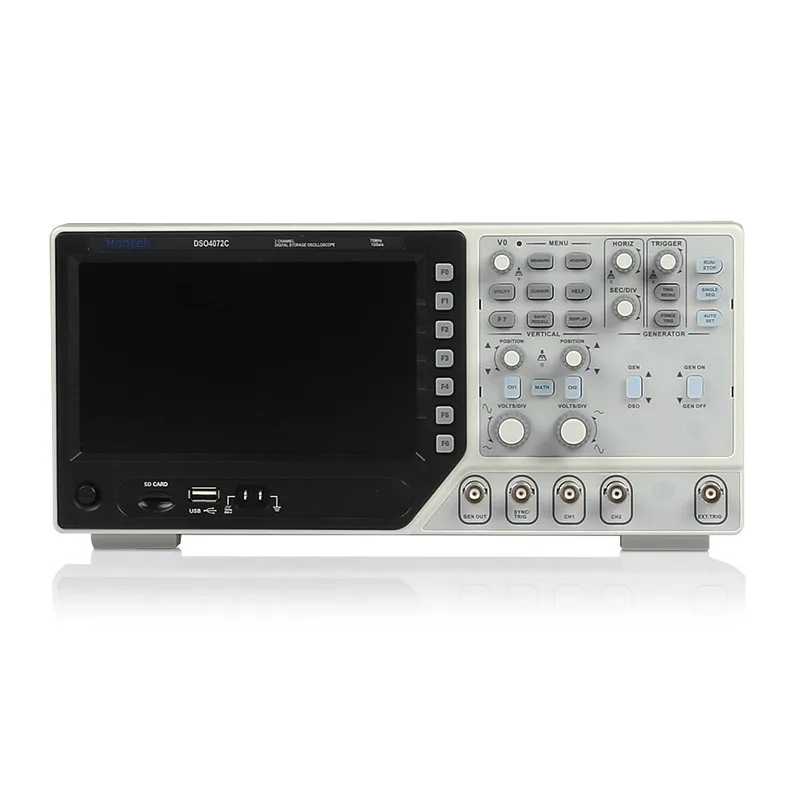

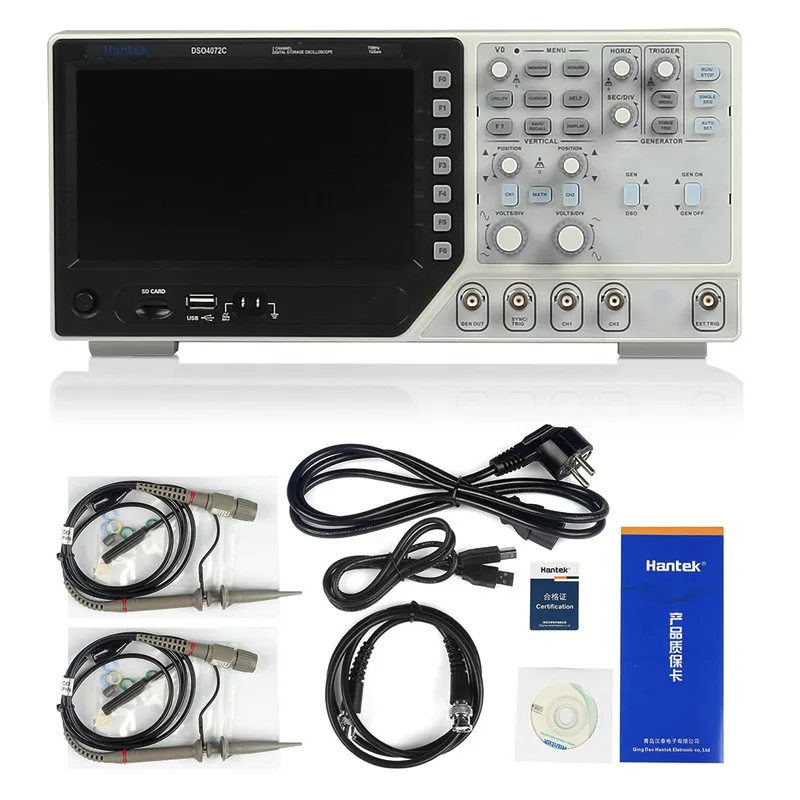

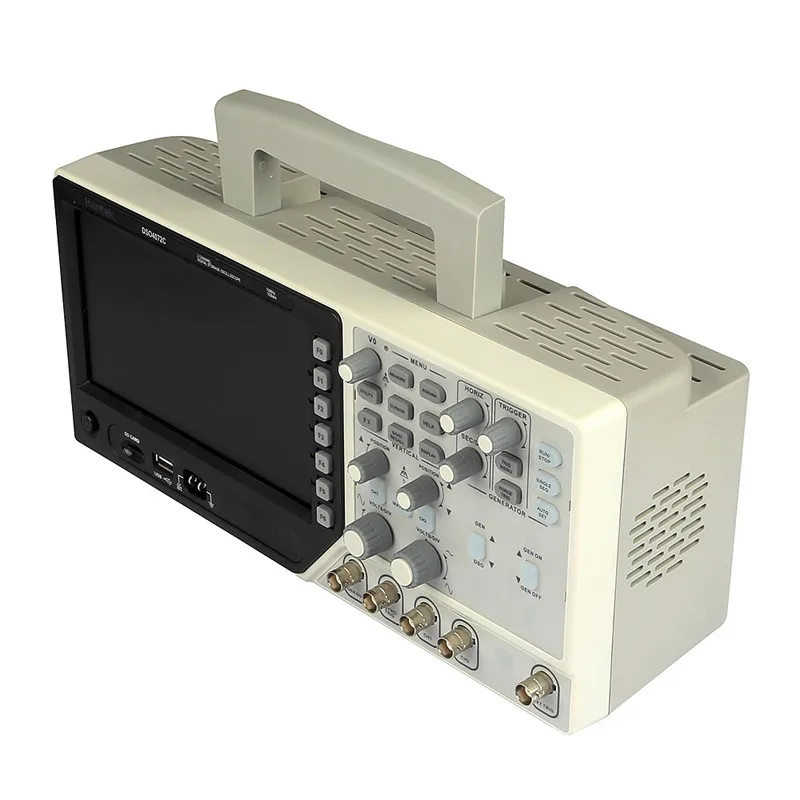

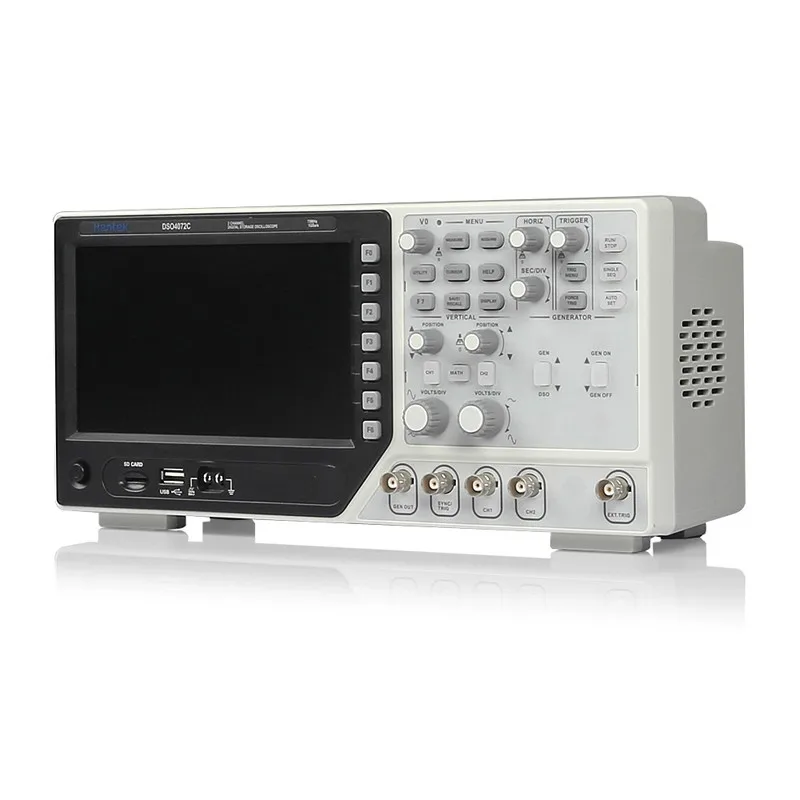

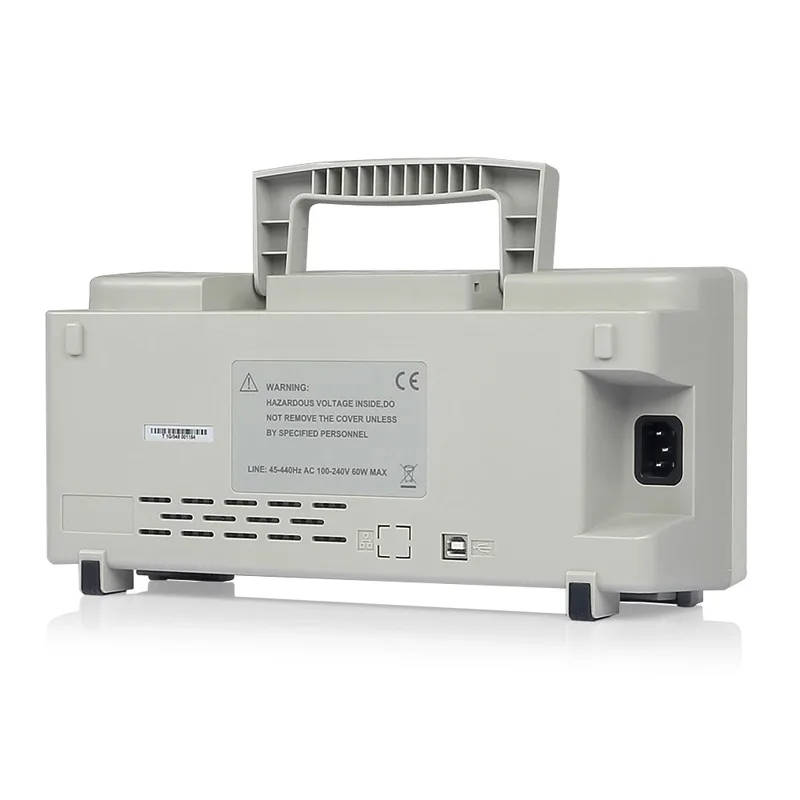

Осциллограф Hantek DSO4202C 2 канальный 200 МГц USB осциллограф + генератор сигналов

Осциллограф Hantek DSO4202C 2 канальный 200 МГц USB осциллограф + генератор сигналов

* 2-х канальный цифровой осциллограф + генератор произвольных/функциональных сигналов + синхронизирующий сигнал + внешний триггер;Мощный, легко переключается

* Полоса пропускания 200 МГц; Частота дискретизации 1 Гвыб/с;

* 2-х канальный осциллограф; Длина записи 40К;

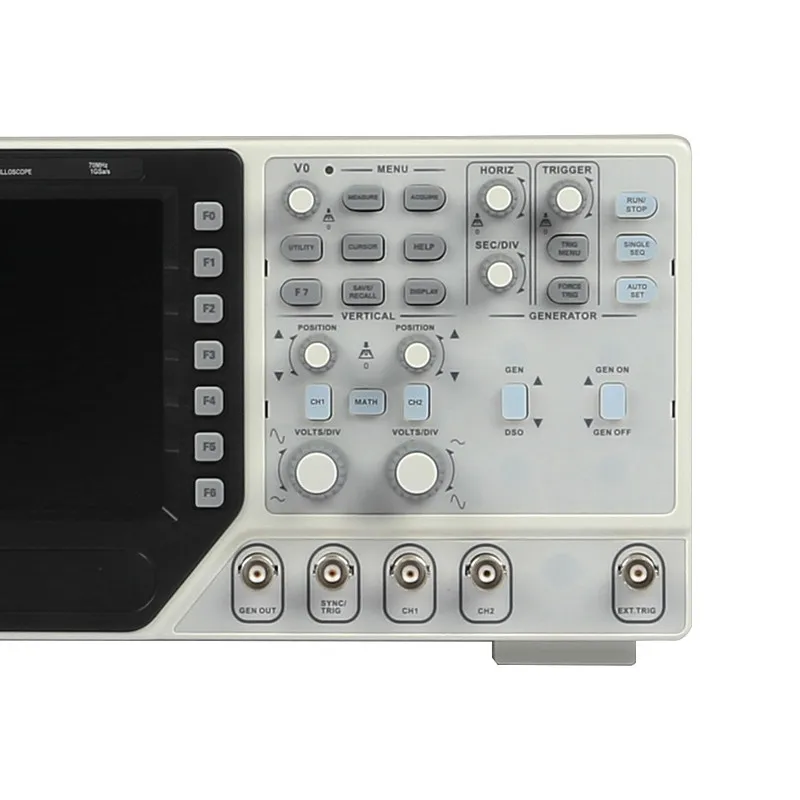

* Клавиши для озиллоскопа и генератора сигналов разделены;Более удобно использовать его одновременно

* Цветной ЖК-дисплей 7 дюймов 64K, разрешение 800x480;Четкий и яркий дисплей формы волны

* 32 вида автоматического измерения, с функцией БПФ;Экономия времени пользователя и повышение эффективности работы

*Мощная функция запуска:Видео, кромка, ширина Pluse, наклон, сверхурочная работа, дополнительный триггер.

* Генератор произвольных/функциональных сигналов: 25 МГц, разрешение 12 бит, 200 МГц DDS, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC;Легко моделировать преобразователь.

* Выход произвольной формы волны 25 МГц (Синусоидальная волна до 75 МГц);

* Поддержка SD-карты, функция VGA (опционально);

* Встроенный USB-хост, поддержка USB-накопителя, USB-интерфейс/обновление системы SD-карт

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота выборки

Диапазон частоты дискретизации: 1 Гвыб/с

Эквивалентная частота выборки: 25 Гвыб/с

Режимы приобретения

Нормальный

Только нормальные данные

Максимальное Обнаружение

Высокочастотный и рандоновый захват glith

Средний

Wavefom Средний, на выбор 4,8,16,32, 64128

Входы

Входная муфта

AC, DC, GND

Импенданс для помещений

1M2% 20pF3pF

Ослабление зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: отклонение от 20 дБ/декада выше 100 кГц до пикового значения 13 В переменного тока при 3 МГц * и выше. Для несинусоидальных волновых форм пиковое значение должно быть менее 450 в. Продолжительность перехода выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через муфту переменного тока, должен быть ограничен 300 В. Если превышены эти значения, возможно повреждение осциллографа.

Горизонтальный

Диапазон частоты дискретизации

1 Гб/с

Интерполяция формы волны

(Sin x)/x

Длина записи

40 К

Диапазон сек/дел

От 2ns/div до 40s/div

От 4ns/div до 40s/div

Частота образцов и

50ppm На любом интервале времени 1 мс)

Точность времени задержки

Диапазон положения

2нс/дел до 10нс/дел;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

От 200us/div до 40s/div; (от-8div x s/div) до 400s

Точность измерения времени Дельта
(Полная полоса пропускания)

Одиночный выстрел, обычный режим: (1 интервал выборки + 100ppm × считывание + 0.6ns);
> 16 средних значений: (1 интервал выборки + 100ppm × считывание + 0.4ns);
Интервал выборки = s/div ⏰ 200

Вертикальный

Вертикальное разрешение

8-битное разрешение, все каналы одновременно отбираются

Диапазон положения

2 мВ/деление на 10 В/деление

Полоса пропускания

200 МГц

100 МГц

70 МГц

Время подъема на BNC (стандартное)

1,8нс

3,5 нс

5 нс

Аналоговая полоса пропускания в обычном и среднем режимах на BNC или с зондом, связанным с постоянным током

2 мВ/дел до 20 мВ/дел, 400 мВ; 50 мВ/дел до 200 мВ/дел, 1 в

500 мВ/дел до 2 В/дел, 40 В; 5 В/дел, 50 в

Математика

+, -, *, /,

БПФ

Окна: Hanning, Flatop, Rectamgular, Бартлетт, Блэкман;

1024 точка выборки

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

10 Гц при BNC

Точность усиления постоянного тока

3% для нормального или среднего режима приобретения, 5 В/дел до 10мв/дел;

4% для нормального или среднего режима приобретения, 5 мВ/дел до 2 мВ/дел

Точность измерения постоянного тока,
Средний режим приобретения

При вертикальном смещении нуля и N 16: (3% × считывание + 0.1div + 1mV) выбирается только 10мв/дел или больше;
При вертикальном смещении не равен нулю, а N16: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2МВ для настроек от 2МВ/дел до 200мВ/дел; Добавьте 50мв для настроек от 200мВ/дел до 5В/дел

Повторяемость измерения вольт, средний режим сбора

Дельта вольт между любыми двумя средними 16 формами волн, приобретенными при одинаковых настройках и условиях окружающей среды

ТРИГГЕРНАЯ система

Типы триггеров

Край, видео, импульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска

Автоматический, нормальный, одиночный

Тип соединения

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера)

DC(CH1,CH2):

1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;

DCEXT):

200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;

DCEXT/5):

1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;

AC: затухает сигналы ниже 10 Гц;

ВЧ отклонение: смягчает сигналы выше 80 кГц;

Отклонение НЧ: то же самое, что и пределы, связанные с постоянным током, для частот выше 150 кГц; Ослабление сигналов ниже 150 кГц

Диапазон уровня триггера

CH1/CH2: 8 делений от центра экрана;

Внутр.: 1,2 В;

Внутр./5:6 В

Точность уровня запуска (типичная)-для сигналов с увеличением и падением до 20 нс

CH1/CH2: 0.2div × Вольты/дел в пределах 4 делений от центра экрана;

Внутр: (6% настройки + 40мв);

Внутр./5: (6% настройки + 200мВ);

Установить уровень до 50% (стандартный)

Работает с входными сигналами 50 Гц

Триггер видео

Тип триггера видео

CH1, CH2: амплитуда от пика до пика 2 деления;

Внутр.: 400мв;

Внутр./5: 2 в

Форматы сигналов и частота полей, тип триггера видео

Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Диапазон Holdoff

100 нс ~ 10 с

Триггер ширины импульса

Режим спуска ширины импульса

Срабатывает когда (< , >, = , or ); Положительный импульс или отрицательный импульс

Ширина импульса ТРИГГЕРНАЯ точка

Равно: осциллограф срабатывает, когда Продольный край импульса пересекает уровень триггера.
Не равно: Если импульс уже указанной ширины, триггерной точкой является трекинг края. В противном случае осциллограф запускается, когда импульс продолжается дольше времени, указанного как ширина импульса.
Меньше: триггерной точкой является задний край.
Больше (также называется сверхурочным триггером): осциллограф запускается, когда пульс продолжается дольше времени, указанного в качестве ширины пульса

Диапазон ширины импульса

20 нс ~ 10 с

Спусковой механизм

Режим спуска наклона

Срабатывать когда (< , > , = , or ); Положительный наклон или отрицательный наклон

ТРИГГЕРНАЯ точка наклона

Равно: осциллограф запускается, когда наклон формы волны равен заданному наклону.

Не равно: осциллограф запускается, когда наклон формы волны не равен заданному наклону.

Меньше: осциллограф запускается, когда наклон формы волны меньше заданного наклона.

Больше, чем: осциллограф запускается, когда наклон формы волны больше заданного наклона.

Временной диапазон

20 нс ~ 10 с

Сверхурочный триггер

Режим с течением времени

Поднимающийся край или падающий край

Временной диапазон

20 нс ~ 10 с

Альтернативный триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Счетчик частот триггера

Разрешение считывания

6 цифр

Точность (стандартная)

30ppm (включая все ошибки ссылки на частоты и 1 ошибку подсчета)

Диапазон частот

Связанный с переменным током, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или Краевые Режимы запуска: все доступные источники запуска

Частотомер измеряет источник запуска во все времена, в том числе когда получение осциллографа приостанавливается из-за изменений в состоянии запуска, или приобретение события одиночной съемки завершено.

Режим срабатывания ширины импульса: осциллограф подсчитывает импульсы значительной величины внутри окна измерения 1s, которые могут считаться срабатываемыми событиями, например, узкие импульсы в ШИМ-импульсном режиме, если установлено <mode, а ширина установлена на относительно небольшое время.

Режим триггера Edge: осциллограф подсчитывает все края достаточной величины и правильную полярность.

Режим триггера видео: счетчик частоты не работает.

Измерить

Измерение курсора

Разница напряжения между курсорами: в

Разница во времени между курсорами: т

Обратный T в герцах (1/T)

Автоматическое измерение

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время подъема, время падения,

+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг,-долг, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Режим источника сигнала

Сопротивление формы волны

DC-25MHz

Частота выборки

200 МГц DDS

Форма выходного сигнала

Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток

Разрешение частоты

0.1%

Глубина волны

4KSa

Вертикальное разрешение

12 бит

Стабильность частоты

<30ppm

Диапазон формы волны

3,5 в макс.

Выходное сопротивление

50

Выходной ток

50 мА Ipeak = 100 мА

Система BW

25 м

Гармоническое искажение

-50dBc 1 кгц-40dbc 10 кГц

Общие характеристики

Дисплей

Тип дисплея

7-дюймовый 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея

800 по горизонтали на 480 по вертикали

Контрастный дисплей

Регулируется (16 передач) с помощью индикатора хода

Выход компенсатора зонда

Выходное напряжение (стандартное)

Около 5Vpp в 1M нагрузки

Частота (стандартная)

1 кГц

Питание

Напряжение питания

100-120VACRMS(10%), от 45 Гц до 440 Гц, CAt II

120-240VACRMS(10%), от 45 Гц до 66 Гц, CATII

Потребляемая мощность

<30 Вт

Предохранитель

2A, Рейтинг T, 250 В

Экологический

Температура

Эксплуатация: 32 до 122 (от 0 до 50);

Нерабочий: от-40 до 159,8 (от-40 до + 71)

Способ охлаждения

Конвекция

Влажность

+ 104 или ниже (+ 40 или ниже): 90% относительной влажности воздуха;

106до 122 (от + 41 до 50): 60% относительная влажность

Высота высота

Эксплуатация: ниже 3000 м (10000 фута);

Не работает: ниже 15000 м (50000 фута)

Механический

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки
