Портативный цифровой осциллограф Hantek 6022BL, 2 канала, 20 МГц, USB, Osciloscopio, портативный, на базе ПК, 16 каналов, логический анализатор, автомобильный детектор

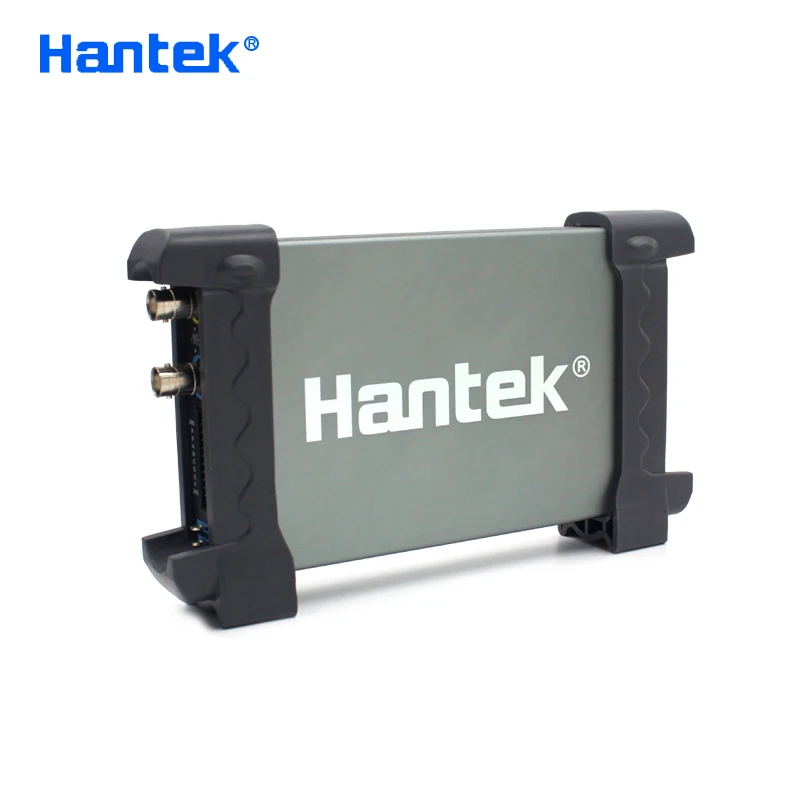

-Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красив и со вкусом, но и значительно увеличил твердость поверхности из алюминиевого сплава и обладает хорошей термостойкостью и высокой износостойкостью.

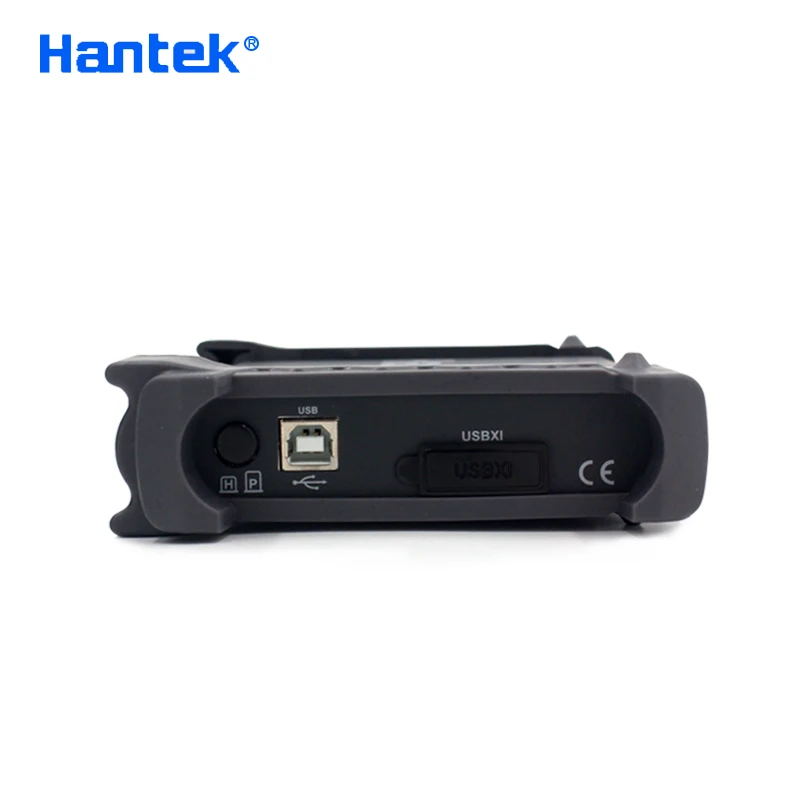

-Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, чтобы создать комбинированный инструмент.

-USB2.0 интерфейсВнешний источник питания не требуется, простой в использовании.

-Подходит для ноутбука, обслуживания линий продуктов, легко использовать в бизнесе.

-Размеры (мм): прибл. 205 (Д) x120 (Ш) x35 (В)

-Высокая производительность, 48 мс/с отображением в режиме реального времени, полоса пропускания 20 МГц.

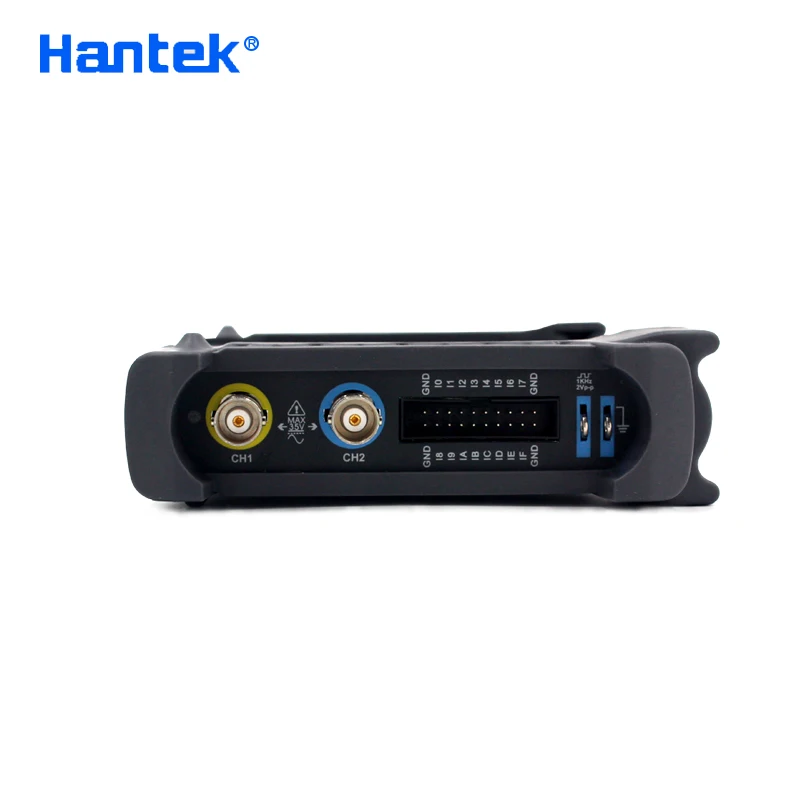

-16 Каналы логический анализатор, полоса пропускания 20 МГц;

-Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

-23 функции измерения, проверка прохода/сбоя, подходит для технического применения.

-Форма сигнала средняя, стойкость, интенсивность, Инверт, дополнение, вычитание, умножение, деление, X-Y участок.

-Сохранение формы волны: текстовый файл, графический файл jpg/bmp, файл MS excel/words.

-БПФ

-Один компьютер может подключать много DSO, легко удлинить канал.

-Образцы PID/VID Second.

Модель

Hantek6022BL

Осциллограф Особенности

Пропускная способность

20 МГц

Канал

2 (цифровой) + 16 (логика)

Частота дискретизации

48MSa/s

Объем памяти

1 м

Времени нарастания импульсов

17.5ns

Время Основание точность

50ppm

Временной диапазон развёртки

4ns/div-1h/div (ступенчатая by1-2-4)

Вход сопротивление

1 м 25pF

Вход чувствительность

10 мВ/div-5V/Див

Вертикальный Разрешение

8Bit

Вертикальное положение диапазон

Зонд 10 мВ ~ 5V/div x1; Зонд 100 мВ ~ 50V/div x10;
1V ~ 500V/div x100 зонд; 10V ~ 5KV/div x1000 зонд

DC точности

3%

Ограничено пропускной способностью

20 МГц

Триггер Тип

Края, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/10

Математика

+,-, X, ÷,FFT, Invert

Измерение курсора

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Логический анализатор Особенности

Канал

16

Макс. Impendance

1 м (C = 7,5 PF)

Макс. Напряжение

0V ~ 5,5 V

Макс. Бесплатный образец

48м

Пропускная способность

10 МГц

Совместимость Вход

TTL, LV TTL, CMOS

Объем памяти

1 м/ч

Общие Особенности

Мощность

USB Порты и разъёмы

Размеры

205 мм x 120 мм x 35 мм

Вес

0,382 кг

Стандартный зонд

2 x PP80

1 * 6022BL осциллограф

2 * щуп осциллографа

1 * USB кабель

1 комплект зажимов для перемычек(Цвет случайный)

2 * Соединительный кабель

1 * CD (руководство и т. д.)
