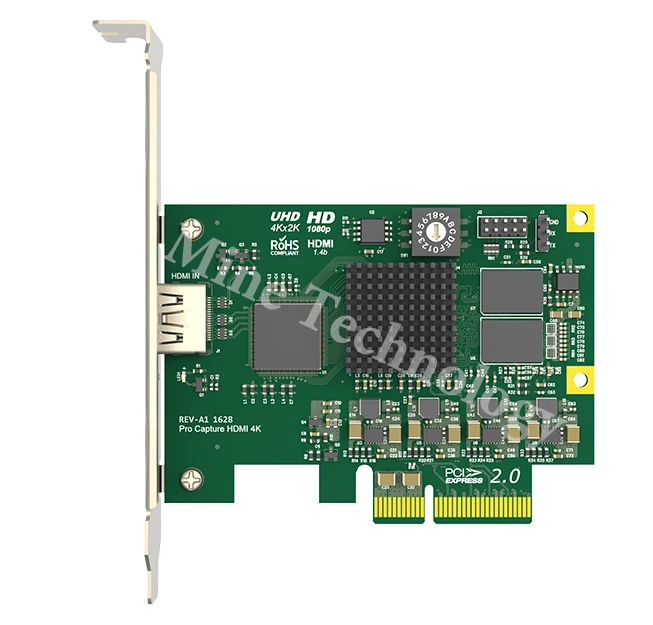

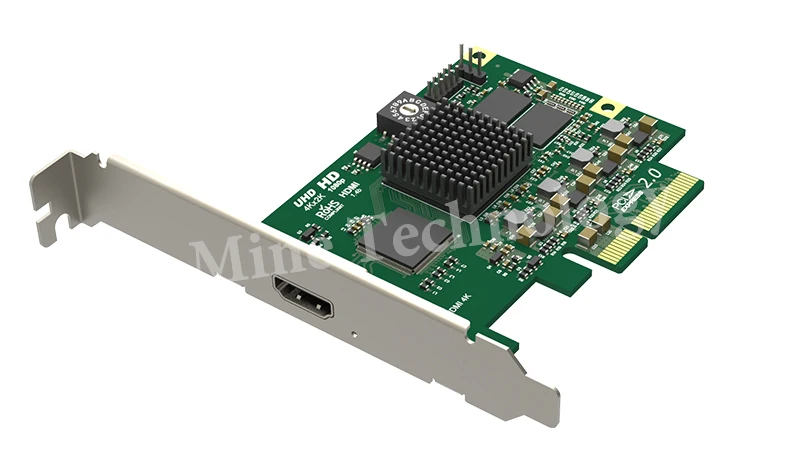

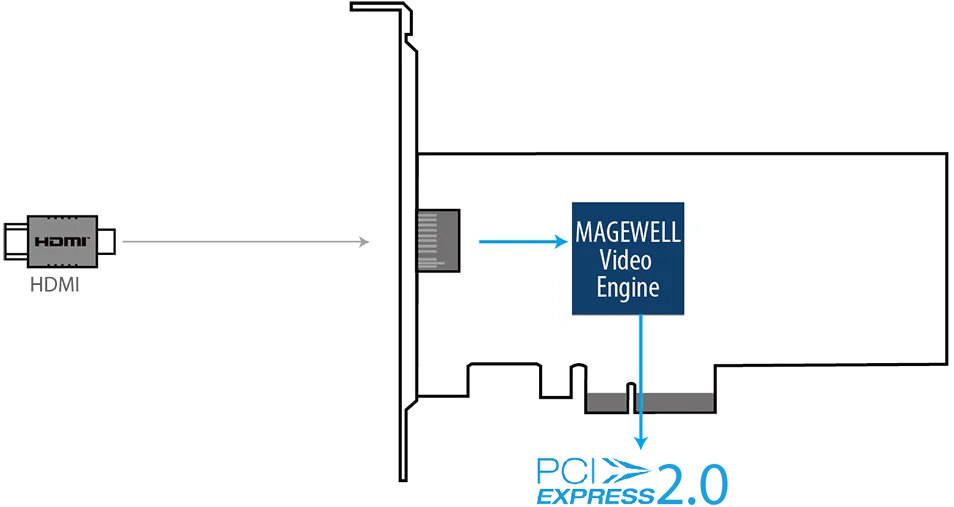

Видеокарта Magewell Pro Capture HDMI 4K PCIe Gen2 x4 Windows LinuxMac OS

Поддерживаемая ОС

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и arm architecture)

Поддерживаемые APIs

Окна
-DirectShow
-DirectKS
-Wave API/DirectSound/WASAPI
Linux
-V4L2
-ALSA

Поддерживаемое программное обеспечение

VLC
VirtualDub
OBS
XSplit
VMix
VidBlaster
Передача данных
Microsoft Media Encoder
Adobe Flash Media Encoder
Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Входные интерфейсы

HDMI
-DVI-D 1,0
-HDMI 1,4

Выходные интерфейсы

PCIe Gen2 x4

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала
Ручной выбор источника видеовхода
Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала
Ручной выбор источника аудиовхода
Поддержка стандартной перекладины на основе выбора источника видеовхода
Поддержка разрешения входного видео до 4096 × 2160 пикселей

Особенности HDMI

297 МГц HDMI приемник
Адаптивный HDMI эквалайзер
Поддержка заказного EDID
Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
Полная поддержка колориметрии
Поддержка для 8-битный сигнализирует о том, что использование RGB/YUV 4:4:4 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц
Поддержка для 12-разрядный сигнализирует о том, что использование YUV 4:2:2 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц
Поддержка 10/12 битных сигналов, которые используют RGB/YUV 4:4:4 цветовую выборку при частоте пикселей не более 170 МГц
Поддержка извлечения информации о создании аудио и данных о состоянии канала
Поддержка извлечения информации о времени видео
Поддержка извлечения информации о формате 3D
Поддержка извлечения кода времени Sony/Canon DSLR
Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим

Форматы вывода видео

Поддержка разрешения выходного изображения до 4096 × 2160 пикселей
Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая Выходная частота кадров может быть ограничена пропускной способностью PCIe и разрешением изображения)
Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12
Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY
Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32
Поддержка для 4:4:4 10-битная форматы: V410, Y410
Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Особенности обработки видео

Два трубопровода для обработки видео с пропускной способностью до 360 мпикселей/с для каждого
Полный 10-битная обработка видео
Видеосъемка
Масштабирование видео
Видео-де-переплетения
-Волна
-Топ из смеси и низа
-Только верхнее поле
-Только нижнее поле
Конвертация соотношения видео
-Автоматический или ручной выбор входного соотношения сторон
-Автоматический или ручной выбор коэффициента выхода
-Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
Преобразование цветного видео формата
-Автоматический или ручной выбор входного цветового формата и диапазона квантования
-Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
-Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
-Поддержка ограниченного или полного диапазона квантования
-Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
Конвертация частоты видео кадра
Видео OSD композиция
-Поддержка экранного изображения PNG (до 4096 × 2160)
-Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе
Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F
Дерево устройств системы будет отображать «01: Pro захват HDMI 4K», когда поворотный переключатель установлен на 1 и так далее
Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько выходных потоков

Неограниченный выходной поток для любого входного канала
Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

Задержка 64 видео линий
Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns
Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами
Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеовыхода

~ 1200 МБ/с. на канал DMA пропускной способностью в PCIe 2.x системы
~ 800 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка чипсетов видеоадаптера DirectGMA для AMD
Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно
Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

Низкопрофильная дополнительная карта PCIe x4
92,76 мм x 68,88 мм (без кронштейн PCI)

Энергопотребление

Максимальный ток при 12 В TBD
Максимальный ток при температуре не выше 3,3 V TBD
Максимальная потребляемая мощность TBD

Рабочая среда

Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: от 5% до 90% без конденсации
