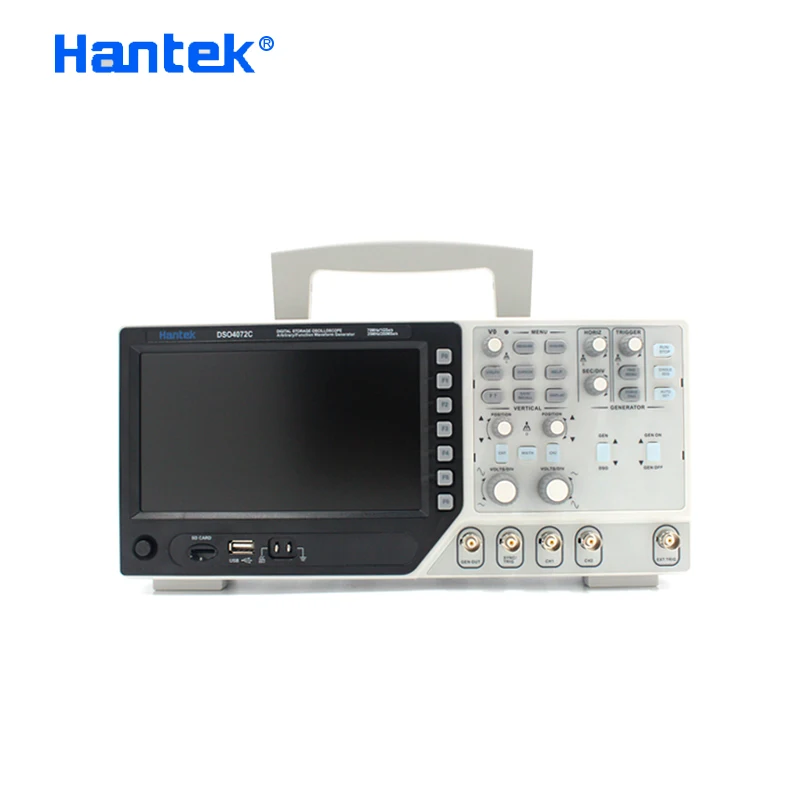

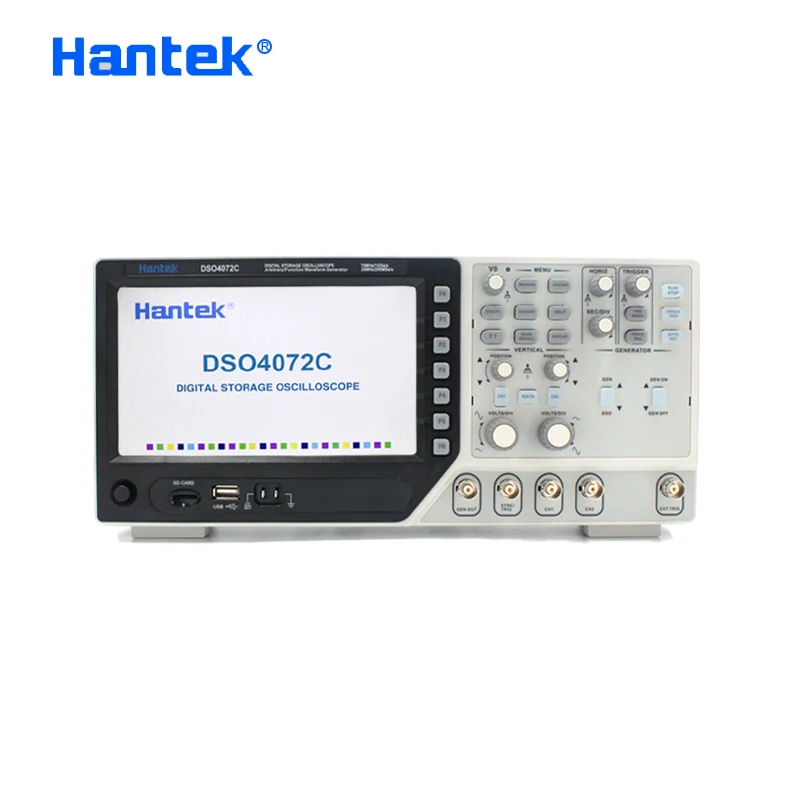

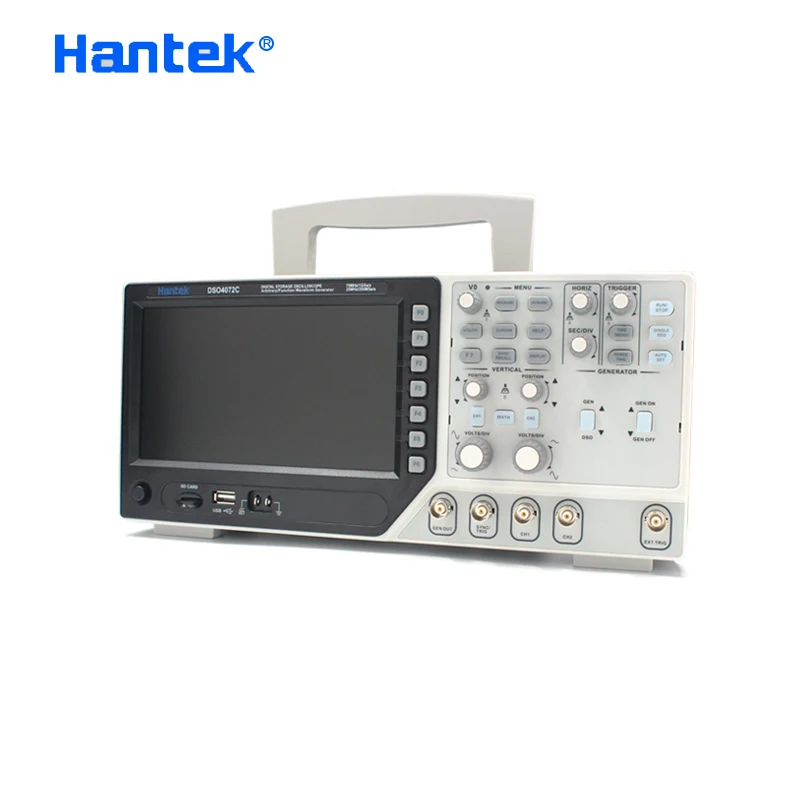

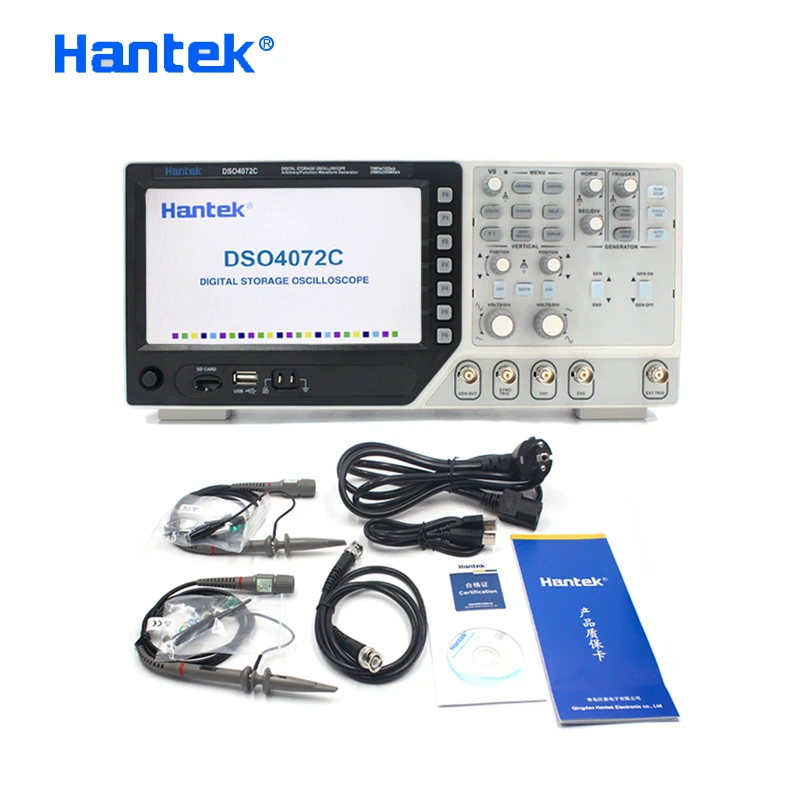

USB осциллографы 2 канала 70 МГц полоса пропускания 1GSa/s частота дискретизации 40K длина записи Hantek DSO4072C автомобильный осциллограф цифровой диагностический инструмент

* 2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + Внешняя вспышка триггера;Мощный, легко переключаться

* Полоса пропускания 70 МГц; Частота образцов 1GSa/s;

* 2 канала Осциллограф; 40K запись Длина;

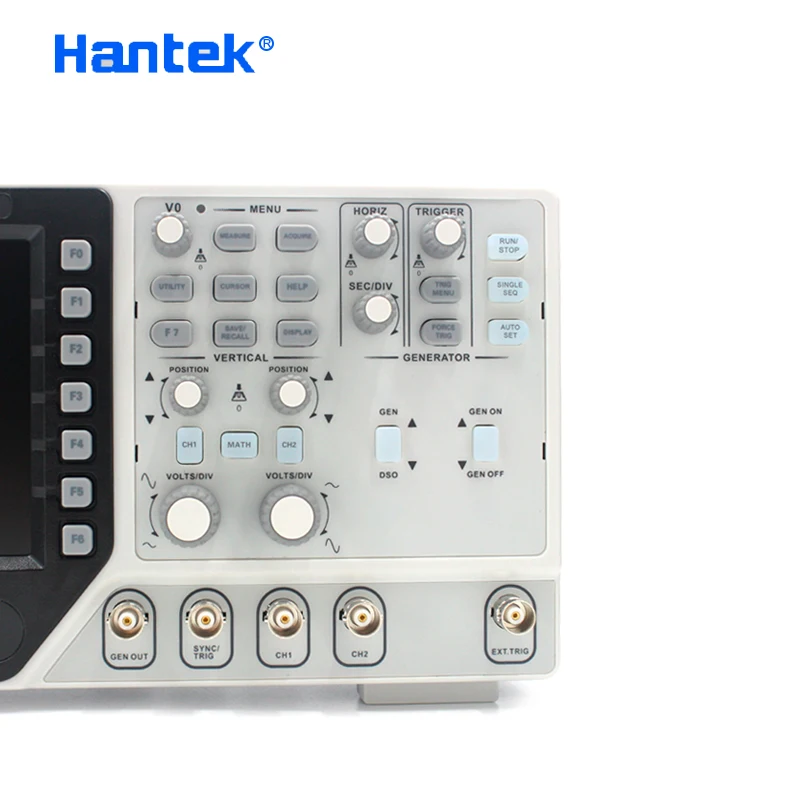

* Ключи для osilloscope и генератора сигналов отделены;Более удобно управлять им одновременно

* 7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480;Четкий и яркий дисплей формы волны

* 32 вида автоматического измерения, с функцией FFT;Экономит время пользователя и делает работу более простой и эффективной

*Мощная функция триггера:Видео, кромки, ширина, наклон, сверхурочная работа, альтернативный триггер.

* Произвольный/функциональный генератор сигналов: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток;Легко имитировать преобразователь.

* 25 МГц произвольный сигнал (Синусоидальная волна до 75 МГц);

* Поддержка sd-карты, функция VGA (опционально);

* Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота дискретизации

Диапазон дискретизации: 1GSa/s

Эквивалентная частота образцов: 25GSa/s

Приобретение режимов

Обычный

Обычные данные только в том случае,

Пиковое Обнаружение

Высокочастотный и randon glith захват

Средний

Wavefom средняя, выбор 4,8,16,32, 64128

Входы

Входы муфта

AC, DC, GND

Inpits Impendance

1M2% 20pF3pF

Затухания зонда

1X, 10X

Поддерживается зонд коэффициент затухания

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

По горизонтали

Образец диапазон скорости цифрового потока

1GS/s

Сигналов интерполяции

(Sin x)/x

Запись Длина

40K

SEC/DIV диапазон

2ns/div до 40s/div

4ns/div до 40s/div

Частота дискретизации и

50ppm В течение любого интервала времени 1 мс)

Точность задержки времени

Диапазон местоположения

От 2ns/div до 10ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

200us/div до 40s/div; (-8div x s/div) до 400s

Точность измерения времени Дельта
(Полная пропускная способность)

Одиночный снимок, нормальный режим: (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200

Вертикальный

Вертикальный Разрешение

8-бит, все каналы в выборку одновременно

Диапазон местоположения

2 мВ/деление до 10V/div

Пропускная способность

200 МГц

100 МГц

70 МГц

Время подъема на BNC (Типичный)

1.8ns

3.5ns

5ns

Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании

2 мВ/деление на 20 мВ/div, 400mV; 50мв/div до 200 мВ/div, 1V

500mV/div до 2V/div, 40V 5V/div, с алюминиевой крышкой, 50В

Математика

+, -, *, /, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотная характеристика (-3 дБ)

10 Гц на BNC

DC усиления точность

3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;

4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,
Средний режим приобретения

Когда вертикальное смещение равно нулю, и N 16: (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N16: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Повторяемость измерений вольт, средний режим сбора

Дельта вольт между любыми двумя средними 16 волноводами, приобретенными при одинаковой настройке и условиях окружающей среды

Триггер Системы

Тип триггера

Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы ожидания

Авто, нормальный, одиночный

Муфта Тип

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

DC(CH1,CH2):

1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;

Dcext):

200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;

DCEXT/5):

1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;

AC: смягчает сигналы ниже 10 Гц;

Отклонение ВЧ: ослабляет сигналы выше 80 кГц;

LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: 8 делений от центра экрана;

EXT: 1,2 В;

EXT/5:6 В

Точность уровня триггера (типичная) точность для сигналов, имеющих рост и падение раз 20ns

CH1/CH2: 0.2div × Вольт/div в пределах 4 делений от центра экрана;

EXT: (6% настроек + 40мв);

EXT/5: (6% настроек + 200 мВ);

Установите уровень до 50% (Типичный)

Работает с входными сигналами 50 Гц

Видео вспышка триггера

Видео вспышка триггера Тип

CH1, CH2: пиковая-пиковая амплитуда 2 делений;

EXT: 400mV;

EXT/5: 2 в

Форматы сигналов и частоты поля, тип триггера видео

Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии

Выравнивание диапазон

100ns ~ 10s

Импульсный Ширина триггер

Импульсный Ширина режим запуска

Триггер, когда (< , >, =, или); Положительный пульс или отрицательный пульс

Импульсный Ширина ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса

Импульсный Ширина диапазон

20ns ~ 10s

Склон

Наклон режим запуска

Триггер, когда (< , > , =, или); Положительный наклон или отрицательный наклон

Наклон ТРИГГЕРНАЯ точка

Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.

Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.

Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.

Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Временной диапазон

20ns ~ 10s

Триггерный триггер

Со временем режим

Поднимающаяся кромка или опускающаяся кромка

Временной диапазон

20ns ~ 10s

Альтернативные триггер

Триггер на CH1

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Считывания Разрешение

6 цифр

Точность (обычная)

30ppm (включая все Частотные ошибки и 1 число ошибок)

Частотный диапазон

AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или кромки режима запуска: все доступные источники триггера

Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.

Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.

Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.

Режим запуска видео: счетчик частоты не работает.

Мера

Измерение курсора

Разница напряжения между курсорами: в

Разница во времени между курсорами: T

Взаимный T в Hertz (1/T)

Авто measuerment

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время осени,

+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-обязанность, Vbase, Vtop, Vmid,

Вамп, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Источник сигнала режим

Сигналов сопротивление

DC-25MHz

Частота дискретизации

200mhzdds

Выход сигнала

Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток

Частота Разрешение

0.1%

Сигналов глубины

4KSa

Вертикальный Разрешение

12bit

Стабильность частоты

<30ppm

Сигналов диапазон

3,5 V Max

Выход сопротивление

50

Выход ток

50mA Ipeak = 100mA

Системы BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50dBc 1 кГц-40dBc 10 кГц

Общие Особенности

Дисплей

Дисплей Тип

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Дисплей Разрешение

800 горизонтальных 480 вертикальных пикселей

Дисплей контраст

Регулируемый (16 зубчатых колес) с индикатором хода

Зонд компенсатор Выход

Выходное напряжение (типичное)

Около 5Vpp в 1 м нагрузки

Частота (обычная)

1 кГц

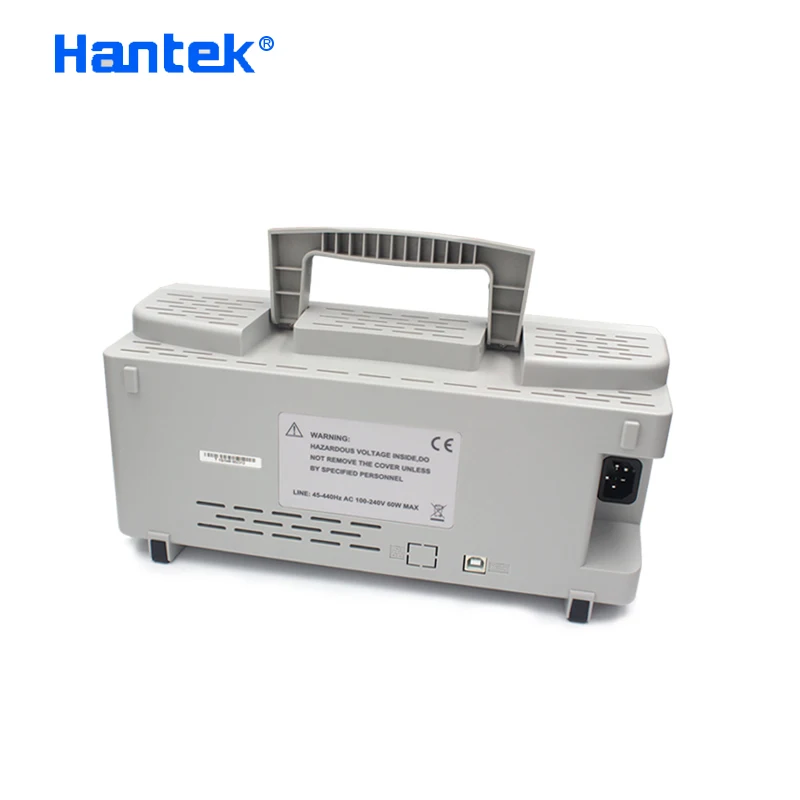

Питание

Поставка Напряжение

100-120VACRMS(10%), 45 Гц до 440 Гц, CAt II

120-240VACRMS(10%), 45 Гц до 66 Гц, CATII

Мощность потребления

<30W

Предохранитель

2A, рейтинг, 250V

На окружающую среду

Температура

Работа: от 32 до 122 (от 0 до 50);

Без работы: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения

Конвекционная печь

Влажность

+ 104 или ниже (+ 40 или ниже): 90% относительной влажности;

От 106до 122(+ 41 до 50): 60% относительная влажность

Высота над уровнем моря

Рабочий режим: ниже 3000 м (10000 футов);

Неработоспособность: ниже 15000 м (50000 футов)

Механические часы

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки
