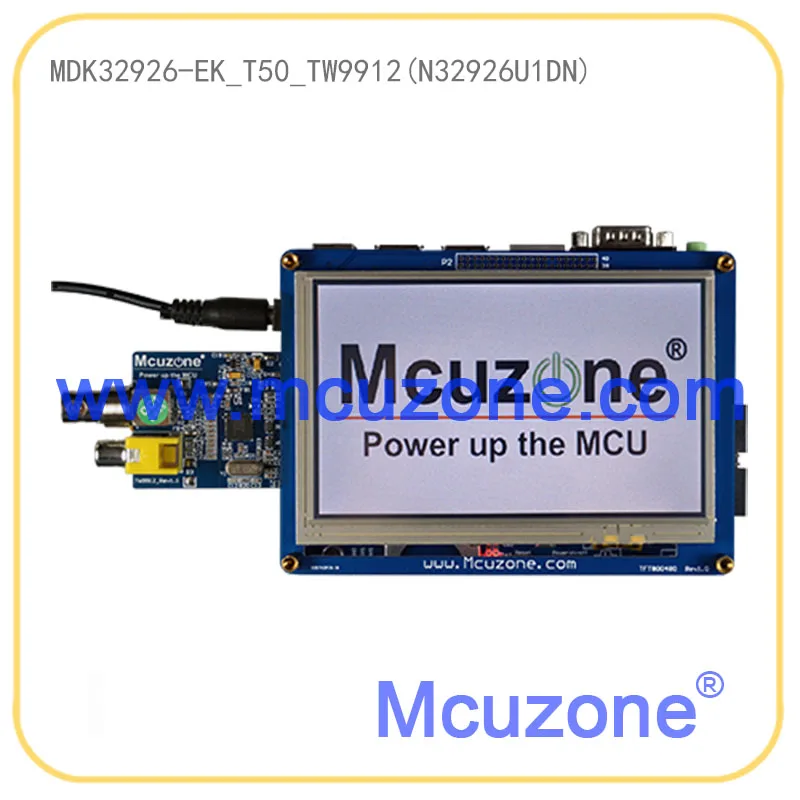

MDK32926-EK-T50-TW9912 N32926 N32926U1DN 64 Мб DDR2 16 + 256 флэш-памяти лсдрп H.264 и JPEG кодеком 5 "800480 TFTLCD с

MDK32926-EK-T50-TW9912 N32926 N32926U1DN 64 Мб DDR2 16 + 256 флэш-памяти лсдрп H.264 и JPEG кодеком 5 "800480 TFTLCD с

QT4.8.5 в комплекте

В N3292x включает в себя кодек H.264, кодек MJPEG, AAC, ускоритель и звуковой процессор и специально разработан для ускорения видео/аудио Потоковую передачу производительность в облаке мультимедиа применения потока.

В N3292x построен на ARM926EJ-S Процессор core и интегрирован с видео кодек H.264), Ethernet, MAC, кодека JPEG, КМОП-Матрица интерфейс, 32-канальный SPU (технология обработки звука блок) АЦП, ЦАП и ТВ кодер для сохранения BOM стоимость в различные виды применения. Сочетание ARM926 @ 240 МГц, DDR2, кодек H.264, AAC, акселератор, SDIO хост-контроллер и USB2.0 HS хост/устройство делает N3292x быть самым лучшим выбором для видео/аудио устройствами потоковой передачи.

N3292x также может быть портирована под ОС Linux, чтобы использовать наличие драйвера новых функций, таких как Wi-Fi, браузер и т. д. максимальные разрешения для N3292x являются D1 (720x480) @ ТВ выход и 1024x768 @ на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей панель. С ростом популярности видео потокового разрешения H.264 является лучшим подходом для лимитированной полосы пропускания, которая требует меньшего уровня данных для видео с высоким разрешением. N3292x хорошо спроектирован с точки зрения затрат/производительности для рынка видео/аудио потоковой передачи, где широко используется Wi-Fi, Ethernet или фирменный RF.

Для уменьшения сложности системы при уменьшении стоимости BOM, N3292x также предоставляет универсальные варианты MCP (пакет с несколькими чипами). В 32Mbx16 DDR2 укладывается внутри MCP для того, чтобы обеспечить высокую производительность и для того, чтобы свести к минимуму системы усилия, как, например, от электромагнитных помех, шумо-соединение. В общей сложности с BOM спецификацией затраты могут быть сокращены за счет использования 2-слой PCB вместе с исключением демпфирования резисторы, EMI компоненты предупреждения и меньше площадь печатной платы.

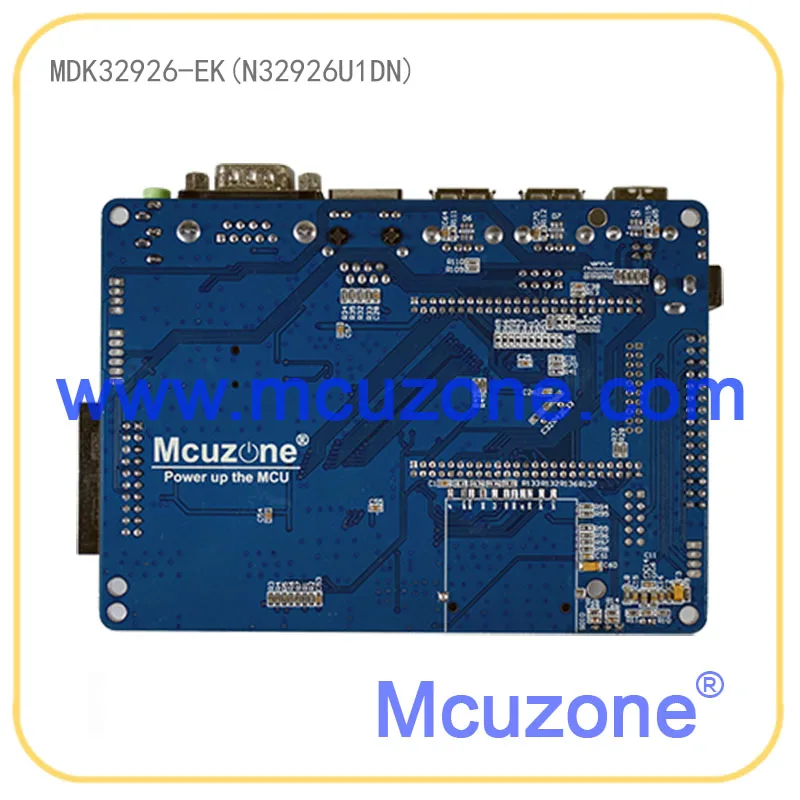

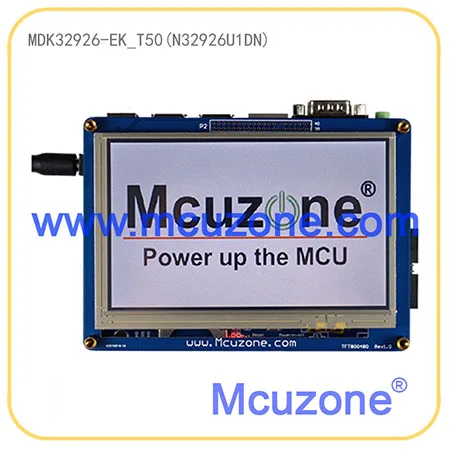

MDK32926-EK_T50 исходя из N32926U1DN, 240 МГц ARM926 core, 16 МБ SPI флэш-памяти, 64 Мб на чип DDR2, 256 Мб флэш-памяти NAND, RS232 консоли отладки просмотра интерфейс датчика, USB 2,0 HS устройства, USB 2,0 HS, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей, 10/100 M Ethernet, SD разъём, JTAG, кнопка, Часы реального времени, I2C интерфейс LM75A датчик температуры.

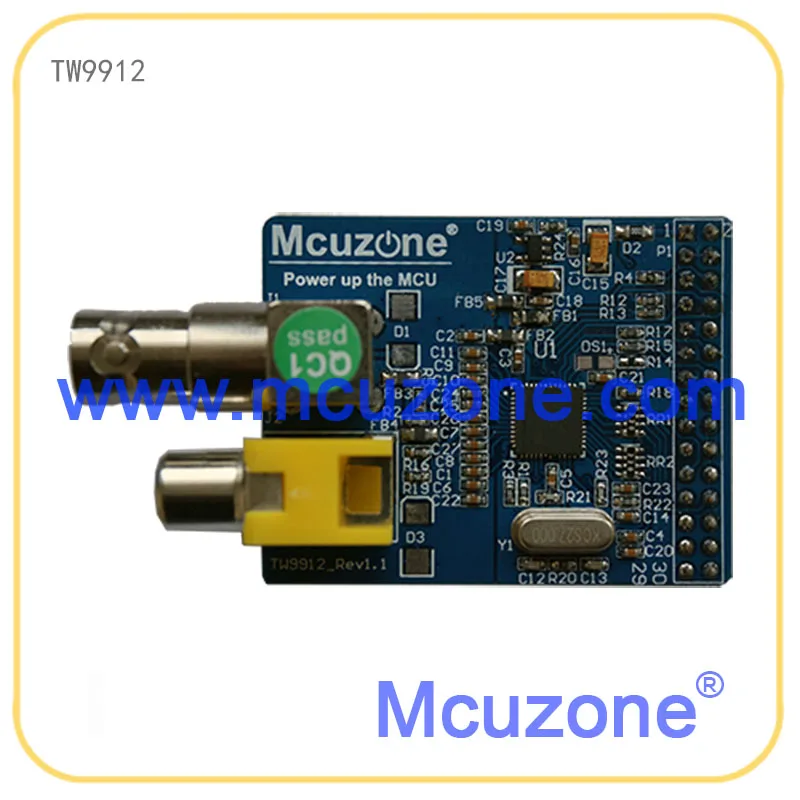

TW9912:

Видео декодер:
· NTSC (M, 4,43) и PAL (B, D, G, H, I, M, N, N комбинация), PAL (60), поддержка SECAM с автоматическим определением формата;
· Программное обеспечение выбирается аналоговый контроль входного сигнала;
· Встроенный аналоговый анти-alias фильтр;
· Полностью программируемое статическое усиление или автоматическое управление коэффициентом усиления для канала Y;
· Программируемый белый пиковый контроль для канала Y;
· 4-H адаптивный гребень фильтр Y/C разделения;
· PAL линия задержки для коррекции цветовых фаз;
· Улучшение изображения с peaking и CTI;
· Цифровой носитель PLL для точного декодирования цвета;
· Цифровой горизонтальный PLL для обработки синхронизации и выборки пикселей;
· Расширенная обработка синхронизации и обнаружение синхронизации для обработки нестандартных и слабых сигналов;
· Программируемый оттенок, яркость, насыщенность, контрастность и резкость;
· Автоматический контроль цвета и защита цвета;
· Chroma, если компенсация;
· VBI слайсер, поддерживающий CC и WSS услуги передачи данных;
· Программируемое управление выходом.

Аналоговый видео Вход:
· Тройная 10-битная АЦП с независимыми зажима и контроль;
· Поддерживает аналоговый вход 480i/480 p/576i/576 p с SOG.

Цифровой Выход:
· ITU-R 656 совместимый YCbCr (4:2:2) выходной формат;
· Прогрессивная ITU-R 656 формат вывода поддерживает как переплетенные, так и прогрессивные входы.

Прочее:
· Двухпроводной MPU последовательный интерфейс шины;
· Режим энергосбережения и отключения питания;
· Низкое энергопотребление;
· Один кристалл 27 МГц для всех операций;
· 3. 3 V толерантный I/O;
· 1. 8 в/3,3 В источник питания;
· 48 pin QFN пакет.

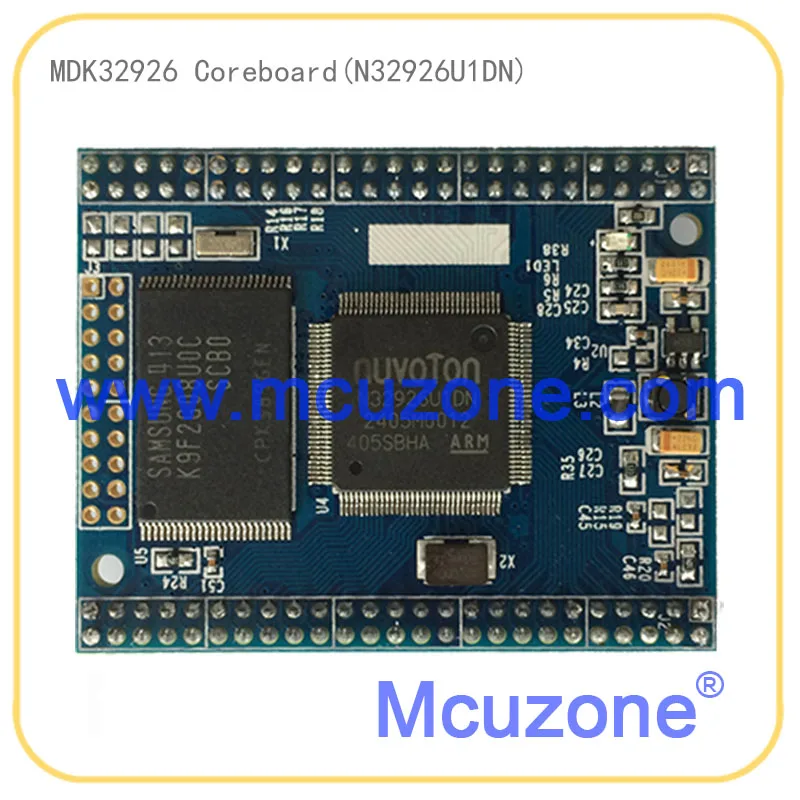

Несущая плита PCB Размеры: 40x51 мм, 4-секционный измельчитель для специй

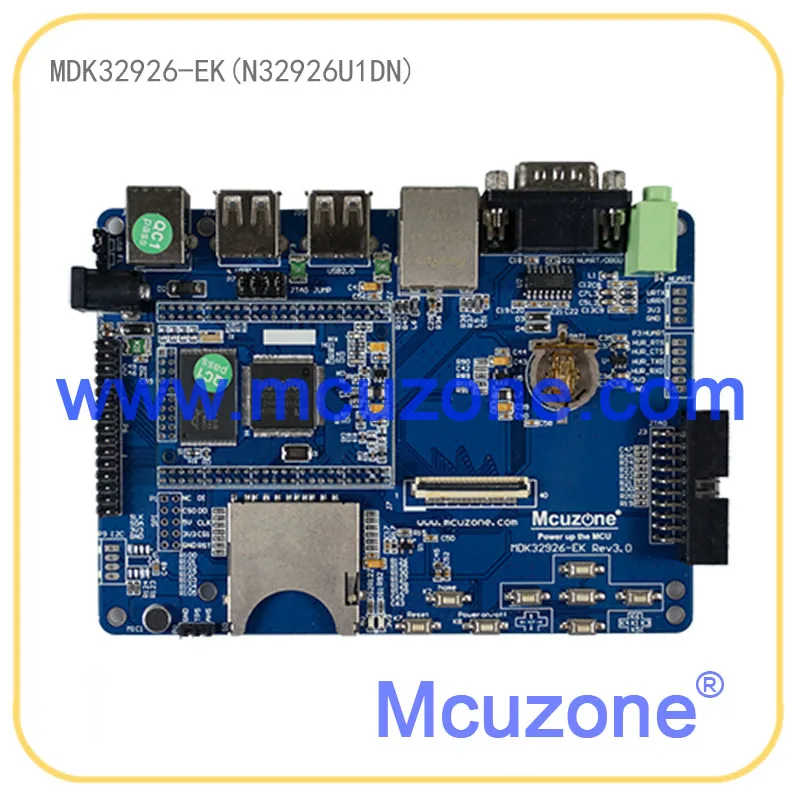

Материнская плата PCB Размеры: 130 мм x 93 мм, 2 слоя

1), голой машины программ (предлагаемыми NUVOTON, ADS1.2 и Keil MDK проекта, нет поддержки)

-ACC
-AED
-Audiorecord
-AVI
-BLT
-CRC
-EDMA
-EMAC
-Шрифт
-Gnand
-GPIO
-Кодек H.264
-I2C
-I2S
-JPEG
-КПД
Мини-погрузчик
-Nandwriter
-NVT погрузчик
-Nvtfat
-ШИМ
-RF
-RS
-РТК
-SDIO
-Sdwriter
-SIC
-SIC_SECC
-SPI
-SPU
-Syslib
-Дсц
-USB_Core
-VPE
-Видеоин
-Vpost
-MP3

2) linux

-Linux 2.6.35 + QT4.8.5

Arm-none-linux-gnueabi-gcc 4.2.1

Первый фронтальный погрузчик

Драйвера следующим образом:

-Предложение виртуальной реальности для компьютера со всеми BSP(VirtualBox + Ubuntu1204)


3) GUI

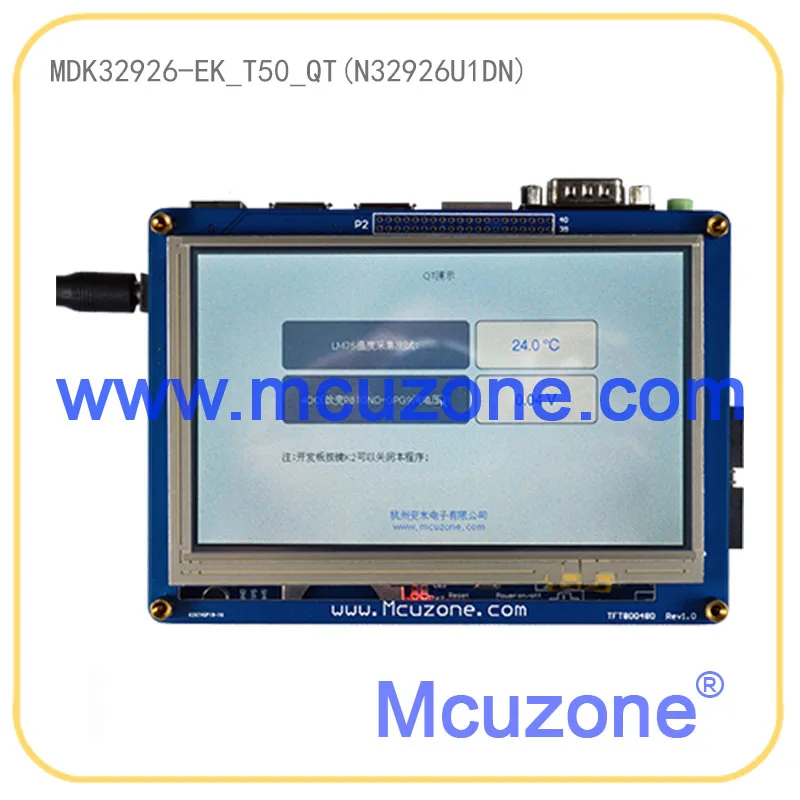

QT4.8.5

4) документов

Datasheets
Схема (PDF)

Руководство пользователя
