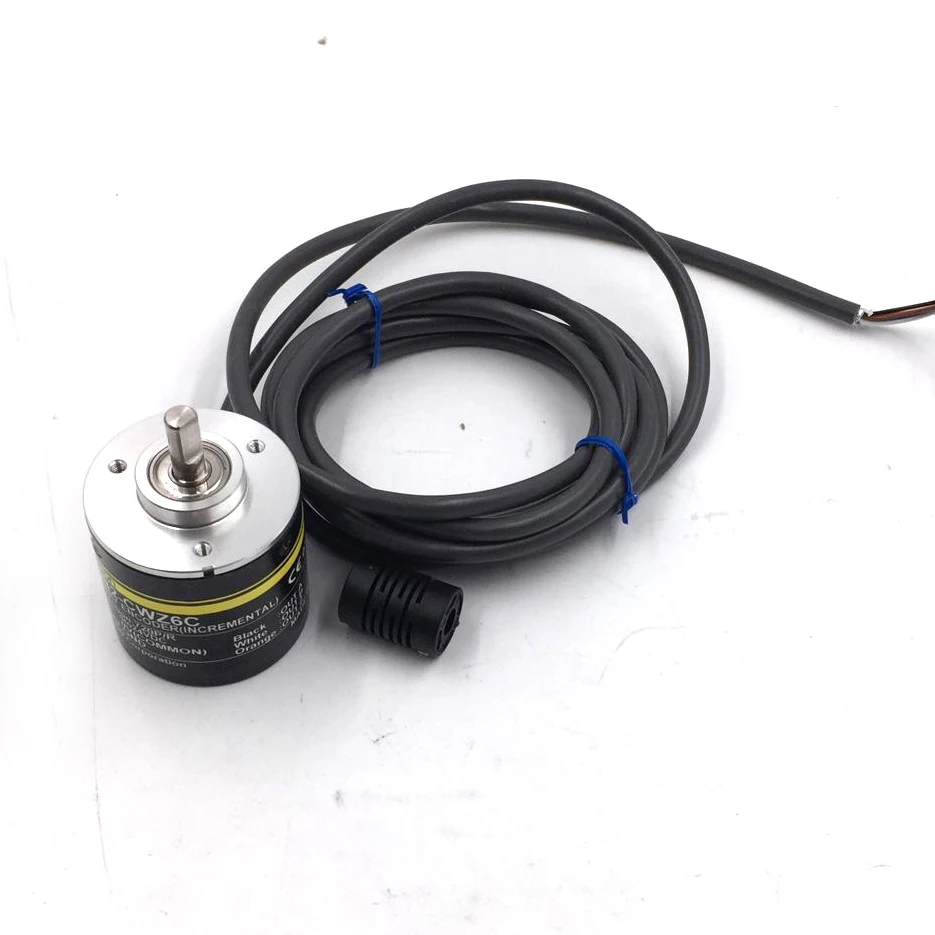

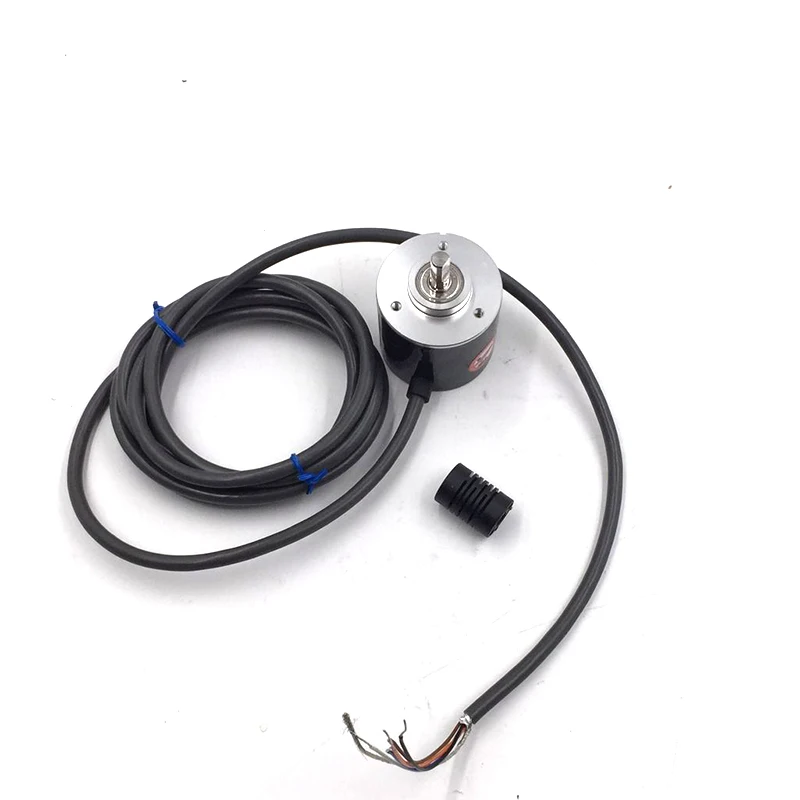

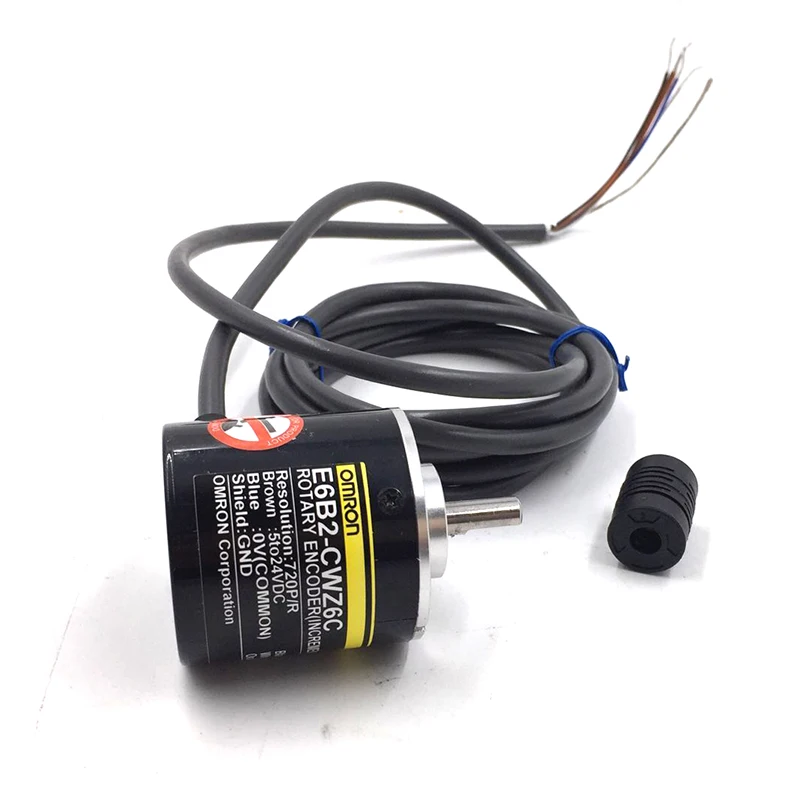

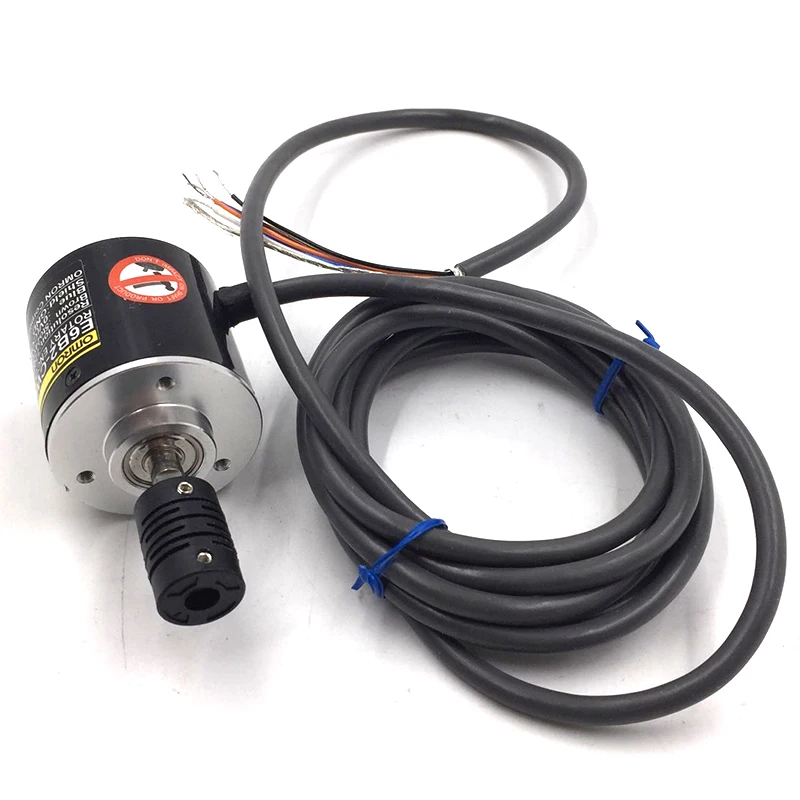

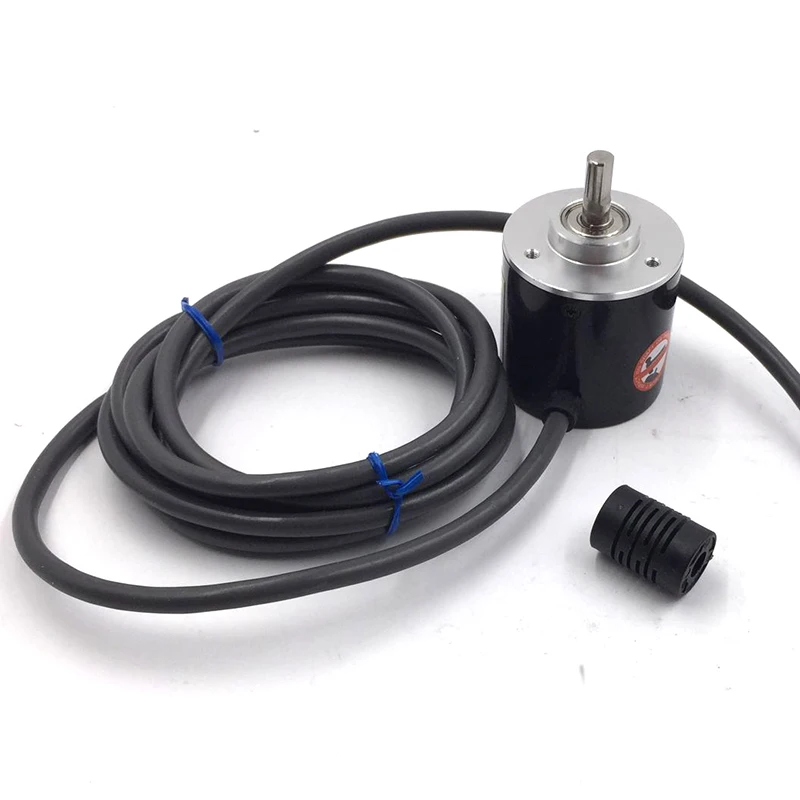

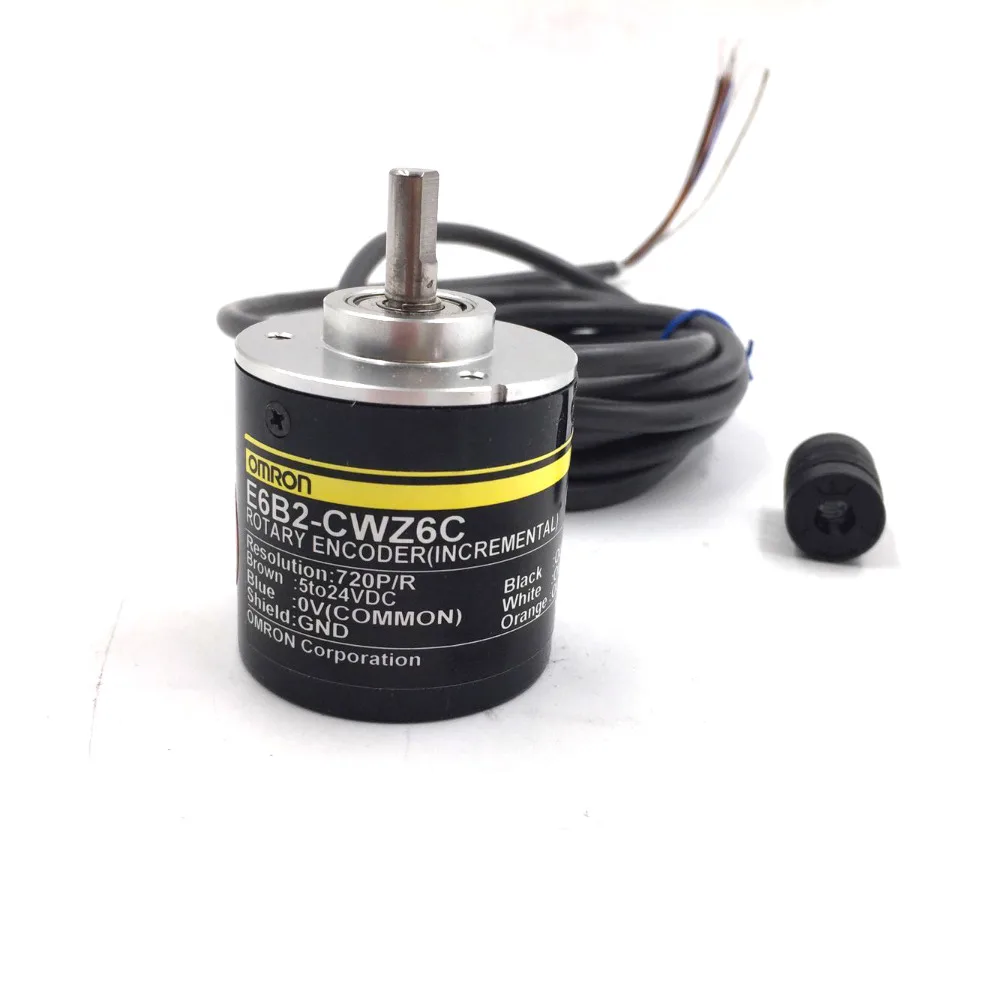

FASTTOBUY: E6B2-CWZ6C 800 P/R кодировщик Новый

Модель

E6B2-CWZ6C

E6B2-CWZ5B

E6B2-CWZ3E

E6B2-CWZ1X

Проект

Напряжение питания

DC5V-5 ~ 24В + 15%
Менее 5% пульса (p-p)

DC12V-10 % ~ 24В + 15%
Менее 5% пульса (p-p)

От DC5V-12V до + 10%
Менее 5% пульса (p-p)

DC5V ± 5%
Менее 5% пульса (p-p)

Потребление тока * 1

70 мА ниже

80 мА ниже

130 мА ниже

Разрешение (импульсы/вращение)

10,20, 30,40, 50,60,
100200300360,
400500600720,
800,1, 000,1, 024,1, 200,
1500, 1800, 2000

100200360500,
600,1, 000,2, 000

10,20, 30,40, 50,60,
100200300360,
400500600, 1000,
1 200, 1 500, 1800, 2 000

10,20, 30,40, 50,60,
100200300360,
400500600, 1000,
1024, 1200, 1500,
1800, 2000

Выходная фаза

A, B, Z фаза

A, A, B, B, Z, Z Phase

Разница в выходной фазе

Фаза A, B, фаза разницы 90 ± 45 ° C (1/4 ± 1/8 T)

Выходной режим

Выход открытого коллектора NPN

Выход открытого коллектора PNP

Выходное напряжение (Выход NPN)

Линейный привод * 2

Выходная мощность

Ниже приложенного напряжения: DC30V
Синхронный ток: Макс. 35 мА
Остаточное напряжение: 0,4 в
(При токе тока 35 мА)

Ниже приложенного напряжения: DC30V
Синхронный ток: Макс. 35 мА
Остаточное напряжение: 0,4 в
(При токе тока 35 мА)

Выходное сопротивление: 2kΩ
Синхронный ток: максимум 20 мА.
Остаточное напряжение: 0,4 в
(При токе мойки 20 мА)

AM26LS31 значительный продукт
Выходной ток
H: IO =-20 мА
L-бит: IS = 20 мА
Выходное напряжение VO = 2,5 в
VS = 0,5 В ниже

Самая высокая частотная характеристика * 3

100 кГц

50 кГц

100 кГц

Время подъема и падения

1 мкс ниже
Контроль выходного напряжения: 5 В
Нагрузочный резистор 1kΩ
Длина кабеля 2 м

1 мкс ниже
(Длина кабеля: 2 м Синхронный ток: 10 мА)

0.1мкс ниже
Длина кабеля: 2 м
IO =-20 мА, IS = 20 мА

Пусковой момент

0.98mN · m ниже

Момент инерции

1 × 10-6 кг · м2

Вал обеспечивает силу

Радиальное направление

30N

Осевой

20N

Обеспечивает максимальную скорость

6,000р/мин

Схема защиты

Защита от короткого замыкания, защита от обратного электропитания

Диапазон температуры окружающей среды

Действие:-10 ~ + 70°CЭкономия:-25 ~ + 85°C(Без глазури)

Диапазон влажности окружающей среды

Действие, сохранение: 35 ~ 85% RH (без конденсации)

Сопротивление изоляции

20MΩ или более (500 VDC megger) Зарядка министерства общего корпуса

Выдерживает напряжение

Напряжение AC500V 50/60 Гц 1 мин между зарядкой и чехлом

Вибрация (прочная)

10 ~ 500 Гц сложная амплитуда 2 мм или 150 м/с2, X-, Y, Z каждое направление сканирования 11 мин 3 сканирования

Воздействие (прочный)

1000 m/s2 X, Y, и Z направления три раза

Защитная структура * 3

Класс защиты IEC IP50

Подключение

Предварительно проводной (стандартная длина кабеля 500 мм)

Материал корпуса

Чехол

АБС-пластик

Министерства
Базовый металл

Алюминий

Ось

SUS420J2

Крепление

Муфта, шестигранный ключ, руководство

* 1. Когда сила течет через красный поток около 9A. (время: около 0,3 мс)

* 2.линейный драйвер на выходе основан на RS-422A цепи передачи данных, через двойной многожильный провод охоты для дальней передачи. (Встроенная продукция AM26LS31)

* 3. Высокая скорость отклика электричества в соответствии с разрешением и самыми высокими требованиями к частоте отклика.

Поэтому, когда вращение превышает максимальную скорость отклика, электрически не может отследить сигнал.
