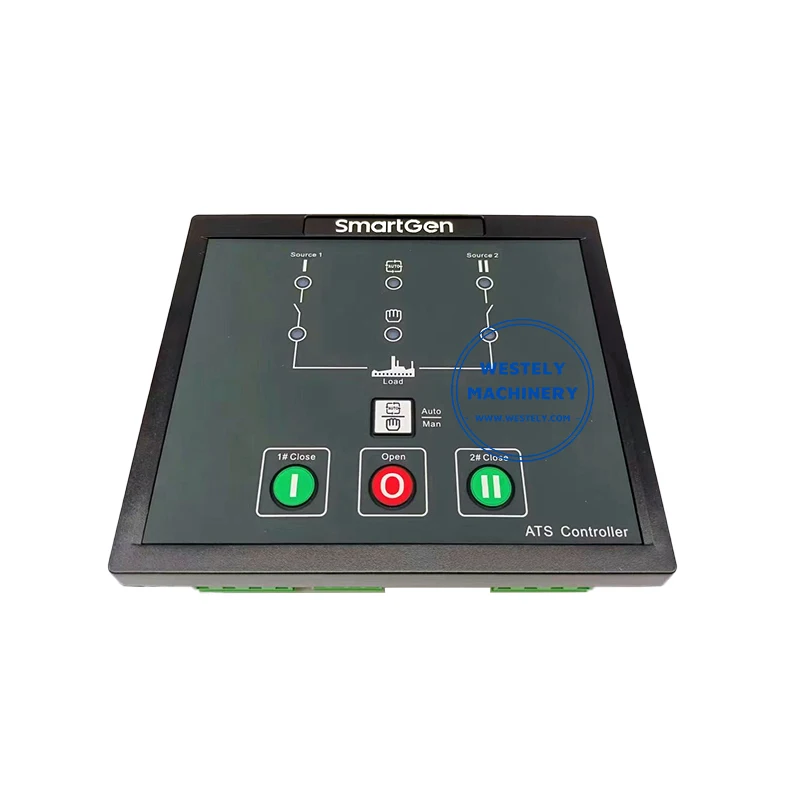

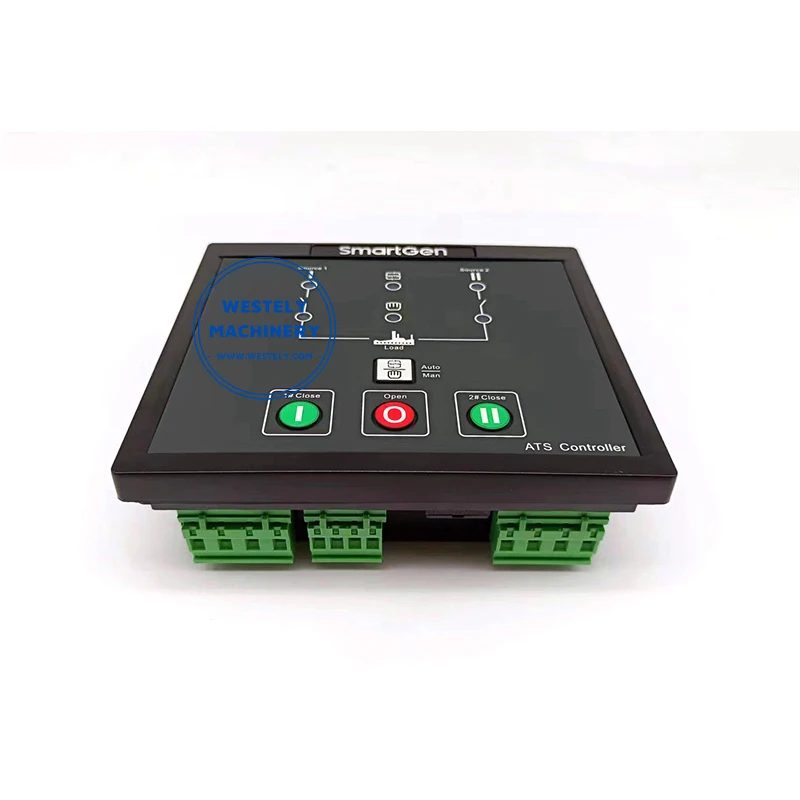

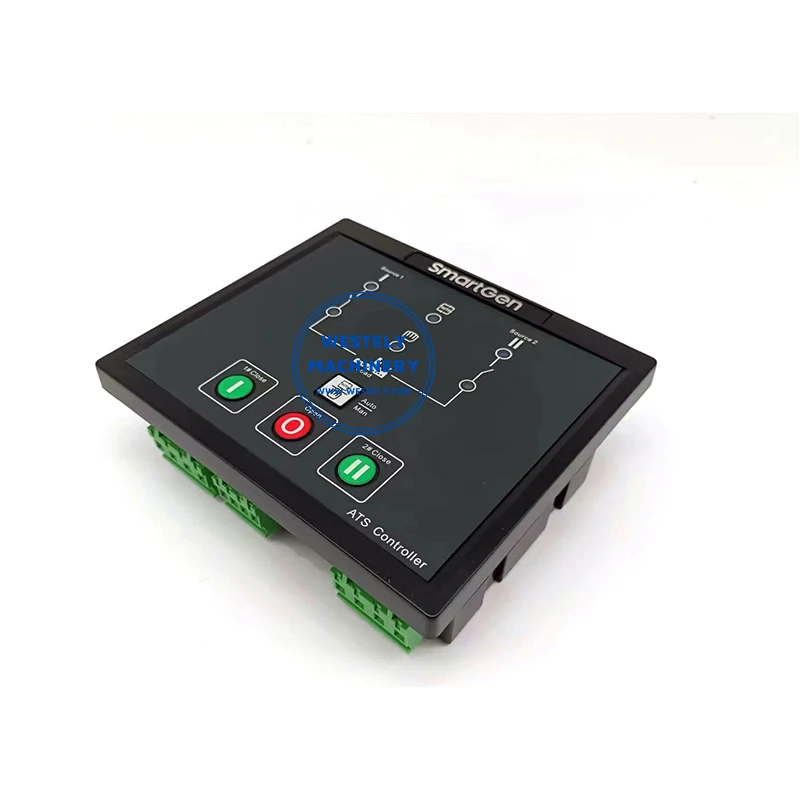

HAT530N Smartgen оригинальный генератор ATS модуль управления шляпа 530N дизель-генераторная панель автоматический запуск двойной контроллер передачи мощности

Мощный микропроцессор, содержащийся в контроллере HAT530N ATS, позволяет точно измерять напряжение (2-полосное, 3-фазное/Однофазное) и делать точные выводы о ненормальном напряжении (потеря питания, повышенное/Пониженное напряжение, повышенная/пониженная частота, Потеря фазы, неправильная последовательность фаз) и контроль над передачей после истечения задержки. Этот контроллер подходит для без разрывов и для одного взлома. Когда мощность № 1 ненормальная, контроллер отправит сигнал для запуска генератора после истечения «ненормальной задержки № 1». Функции «трех пультов» (дистанционное управление, Дистанционное измерение и дистанционная связь) могут быть реализованы с помощью порта связи линии связи.

Производительность и характеристики

Измерение и отображение 2-полосного 3-фазного напряжения и частоты:

1#                                 2#

Линейное напряжение (Uab, Ubc, Uca) Линейное напряжение (Uab, Ubc, Uca)

Фазовое напряжение (Ua, Ub, Uc) фазовое напряжение (Ua, Ub, Uc)

Частота Гц частота Гц

Повышенное/Пониженное напряжение, Потеря фазы, неправильная последовательность фаз, функция защиты от повышенного/пониженного частоты. По умолчанию защита от изменения последовательности фаз и защита от превышения/пониженного частоты отключены; Однако пользователи могут настроить функцию защиты по своему усмотрению.

Параметры можно установить через программное обеспечение ПК Используя модуль сг72 (УСБ для того чтобы соединить) или другой обратный модуль.

Нормальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секунд, а Задержка запуска генераторной установки может быть установлена в (0 ~ 3600) секунд.

Ненормальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секунд, а задержка остановки генераторной установки может быть установлена в (0 ~ 3600) секунд.

«1 # мастер», «Автомобиль/Руководство», «Каждая подпорка» и «мастер 2 #» можно установить через фронт-панель регулятора, реализовать источник питания 1 # master или 2 # master или резервный метод друг для друга.

Выходной сигнал закрытия может быть установлен как импульсный или как непрерывный выход.

Конструкция с 2-полосной N-проводной изоляцией.

Автоматический/ручной режим. В ручном режиме передача ATS может быть осуществлена с помощью кнопки панели.

Светодиоды, установленные на передней панели, могут четко отображать состояние работы.

Предназначен принудительно открытый входной порт; Когда входной порт активен, переключатель будет вынужденно ломается положение (вок для ATS с ломающей Позицией).

AUX. Выход 1 и AUX. Выход 2 могут быть настроены для облегчения передачи источника питания.

Емкость выходного контакта реле передачи источника питания 1 # и 2 # (1 # Закрыть, 2 # Закрыть, разомкнуто) составляет 5A AC250V, Вольт свободного контакта, может использоваться непосредственно в приводном переключателе для передачи.

Емкость выходного контакта пускового реле генераторной установки (запуск GENS) составляет 7A AC250V/7A DC28V, Вольт свободный N/C контакт.

Подходит для различных систем переменного тока (33-фазный 4-проводной, однофазный 2-проводной, 2-фазный 3-проводной и 3-фазный 3-проводной).

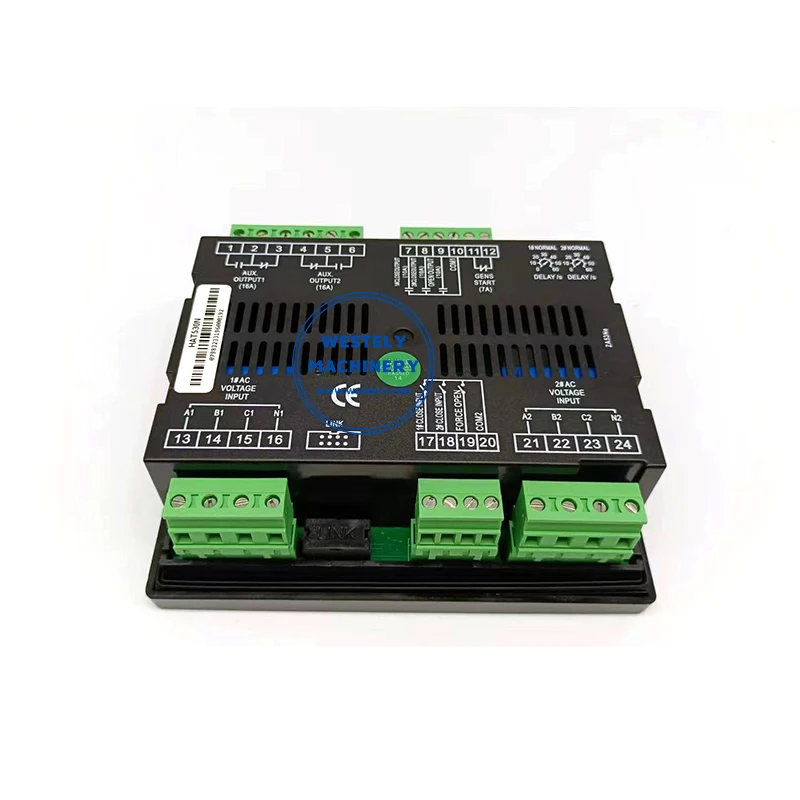

Модульная конструкция, огнестойкий корпус из АБС-пластика, съемный терминал, встроенный монтаж, компактная конструкция с простой установкой.
