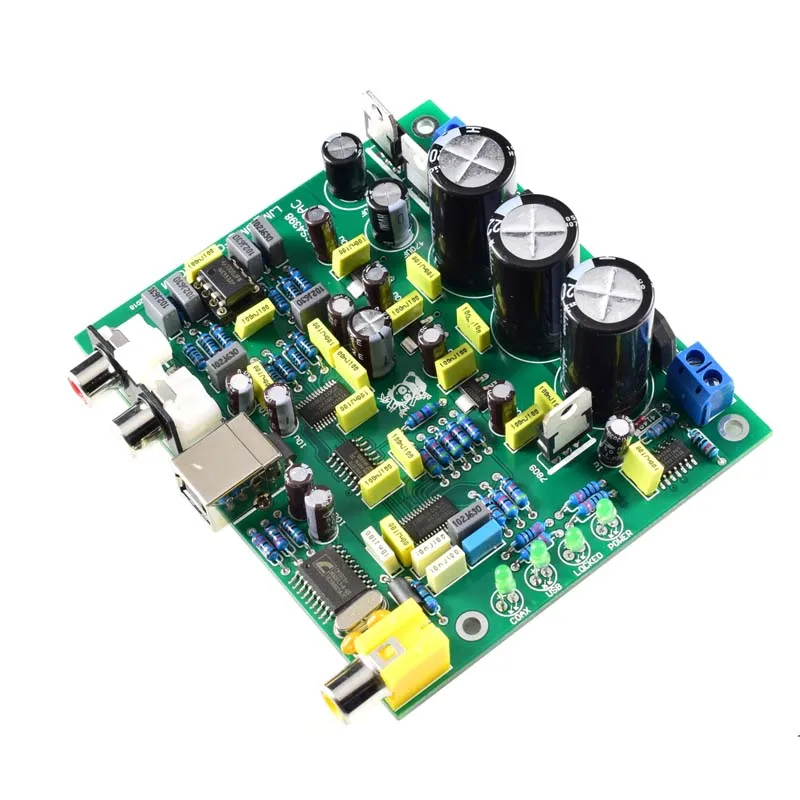

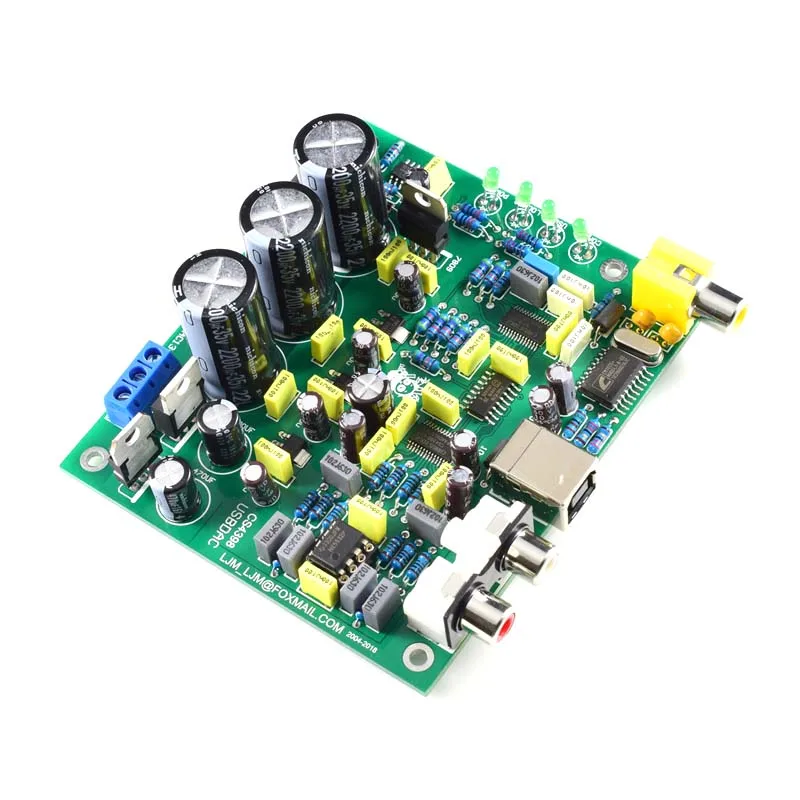

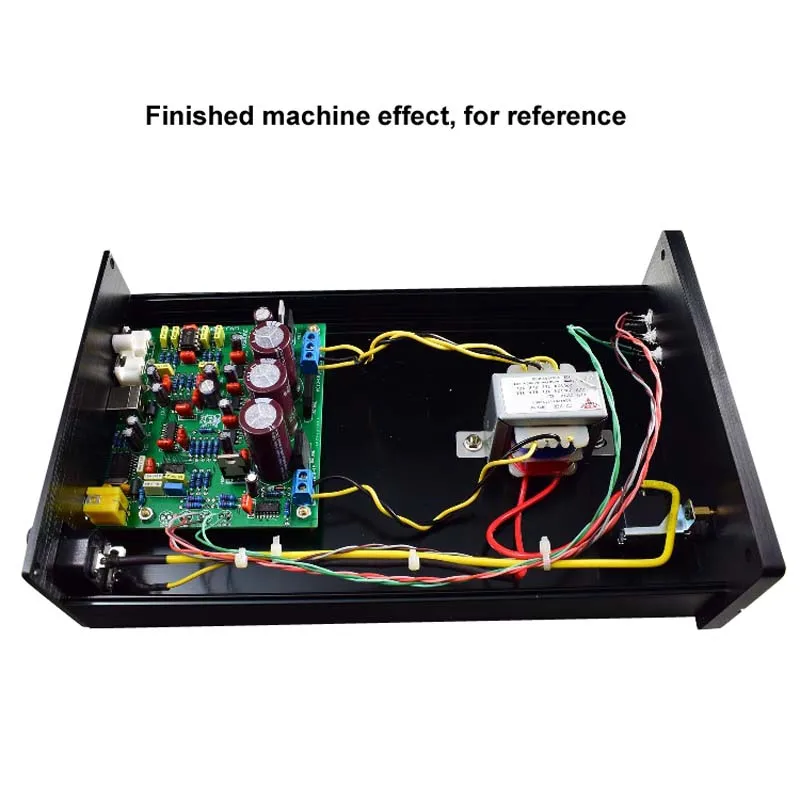

DLHiFi LJM CS4398 CS8416 DAC с USB коаксиальным входом 24 бит 192K декодер DIY Kit готовая плата для

Если у вас нет антистатического паяльника, купите готовую доску. Все детали должны быть сварены на 936 или более высокой сварочной станции. Избегайте электростатического повреждения чипа.
DAC введение: цифровой приемник использует новейший чип цифрового приемника 8416 CS, который поддерживает наивысший выход 192 кГц. Чип декодирования DAC принимает лучшие CS4398 в настоящее время. Эффект этого чипа нежный и мягкий, и разрешение очень высокое. Многие CD-бренды, такие как British chord (chord) и Marantz (MARANTZ) и Spark CD high-end, используют sub-chip. Видно, что Отличная производительность CS4398 не сопоставима с характеристиками общих чипов. С точки зрения параметров, все параметры CS4398 превышают параметры WM8740 DACs по той же цене. Встроенный usb-приемник и 24-битное независимое декодирование DAC, при использовании USB для подключения к компьютеру функция DAC эквивалентна высококачественной внешней звуковой карте. Автоматический выбор usb-входа и коаксиального входа.
Вы также можете использовать кабель для передачи данных с OTG на USB Type B для подключения к телефону на базе Android и использовать его в качестве цифрового сигнала в аналоговый декодер сигналов для телефона.
Поскольку цифровой сигнал не будет искажен, CS4398 USBDAC может сделать обычные мобильные телефоны для достижения качества звука, аналогичного традиционным настольным CD-плеерам.
Параметр:
Размер площади: 86*100 мм
Печатная плата принимает 2 мм утолщенной печатной платы

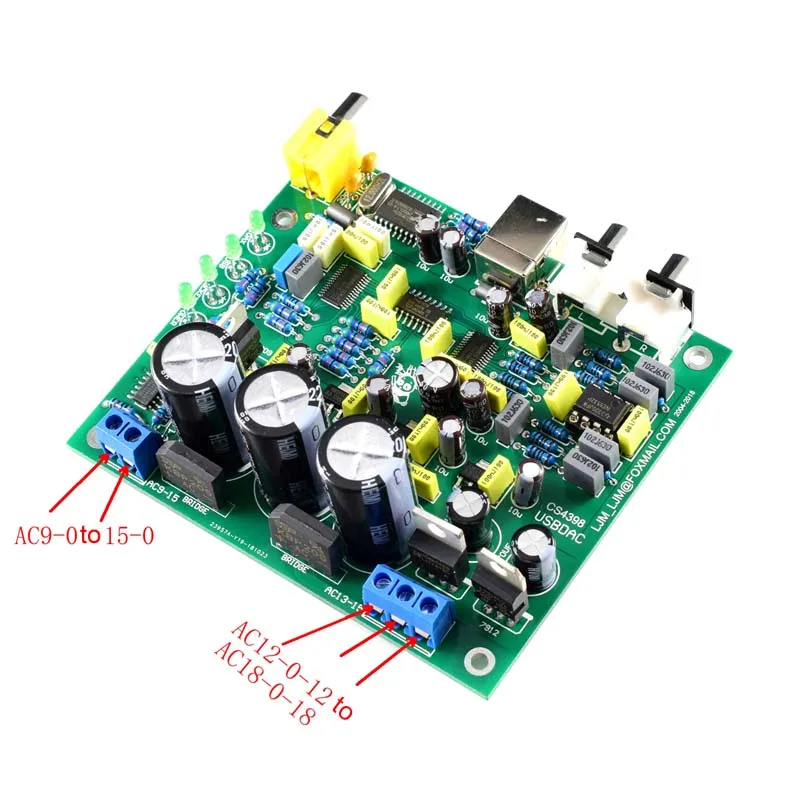

Входное напряжение: AC12-0-12 двойной 12 переменного тока. Максимум может использоваться между AC18-0-18V.
Добавьте напряжение переменного тока 9-0 В. Может использоваться между AC18-0V.
Входной порт
Цифровой вход: COA (коаксиальный) USB каждая группа.
Частота дискретизации: 32K -192K/24 бит (вход USB поддерживает только s 16 бит/44,1 K и 48K)
Светодиодный источник питания.
Индикатор блокировки сигнала (заблокирован) светодиодный
Коаксиальный входной канал COAX выбран индикацией
Выбран канал выхода USB
Чип ядра
Цифровой Прием: CS8416IC поддерживает до 192K/24BIT SPI и I2S выход сигнала. USB поддерживает 16 бит/48 к сигнала.
Цифровой Прием: CM102 изначально использует выход сигнала SPDIF,
Преобразователь D/A (декодирующий чип): CS4398 120dB динамический диапазон, поддержка 24 бит/192K выборки
Таблица испытаний
Тестовая среда: коаксиальный вход
Испытательное оборудование: AP SYS 2
Введение аудио тестового оборудования серии ap 2:
Основная особенность
• Непревзойденная производительность, признанный стандарт для тестирования звука
• Выделенная аналоговая схема обнаруживает незначительные остаточные шумы и полное гармоническое искажение плюс шум (THD + N)
Типичная остаточная THD + N для аудио Precision2 серии продуктов составляет менее или равна 115 дБ при температуре не выше 2,0 Vrms. Даже с консервативной спецификацией аудио точности-112 дБ общего гармонического искажения плюс шум (THD + N), серия 2700 является бесспорным высокопроизводительным лидером в отрасли.
Высокая аналоговая производительность
Аналоговая схема высокой точности звука, ни один дигитайзер в своем классе не может превзойти его. Серия 2700 имеет малошумный пол, непревзойденный любым другим анализатором в своем классе, даже с аналоговыми компонентами.

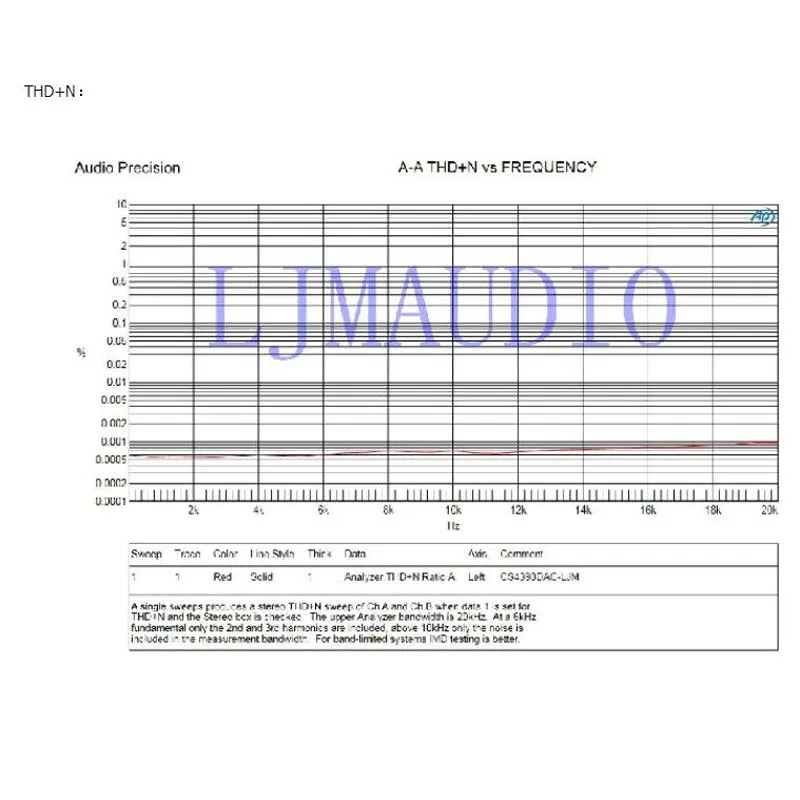

AP 2 фактически протестировал USBDAC с использованием 48K и 96K коаксиальных сигнальных входов.
THD + N <0.001%, 20 Гц-20 кГц
THD + N<0.0006% 2 0 Гц-6K Гц

ПРИМЕЧАНИЯ по установке:
Пожалуйста, используйте Антистатический паяльник, чтобы избежать повреждения ИС.
Кроме того, все чипы припаиваются, и осмотр в порядке. Пожалуйста, не припаивайте штыри IC паяльником.

Список доставки:
1 шт. CS4398 плата DAC

Если только трансформатор 12-0-12 В переменного тока. Нет отдельных AC9-0V.

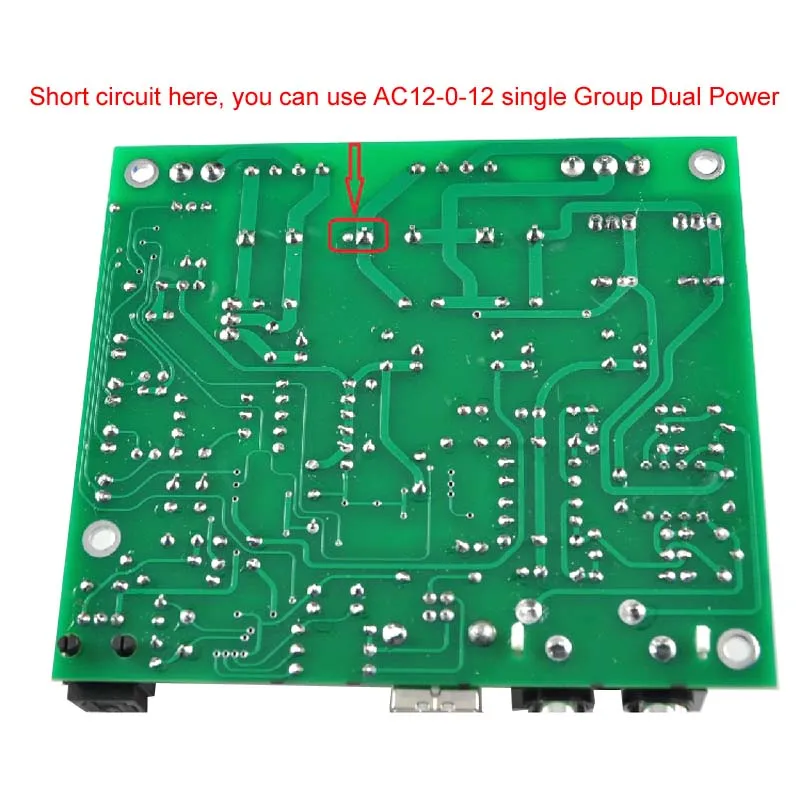

Вы можете подключить только трехштырьковое гнездо переменного тока 12-0-12, а затем короткие 2 точки на задней стороне рядом со стоком моста выпрямителя
