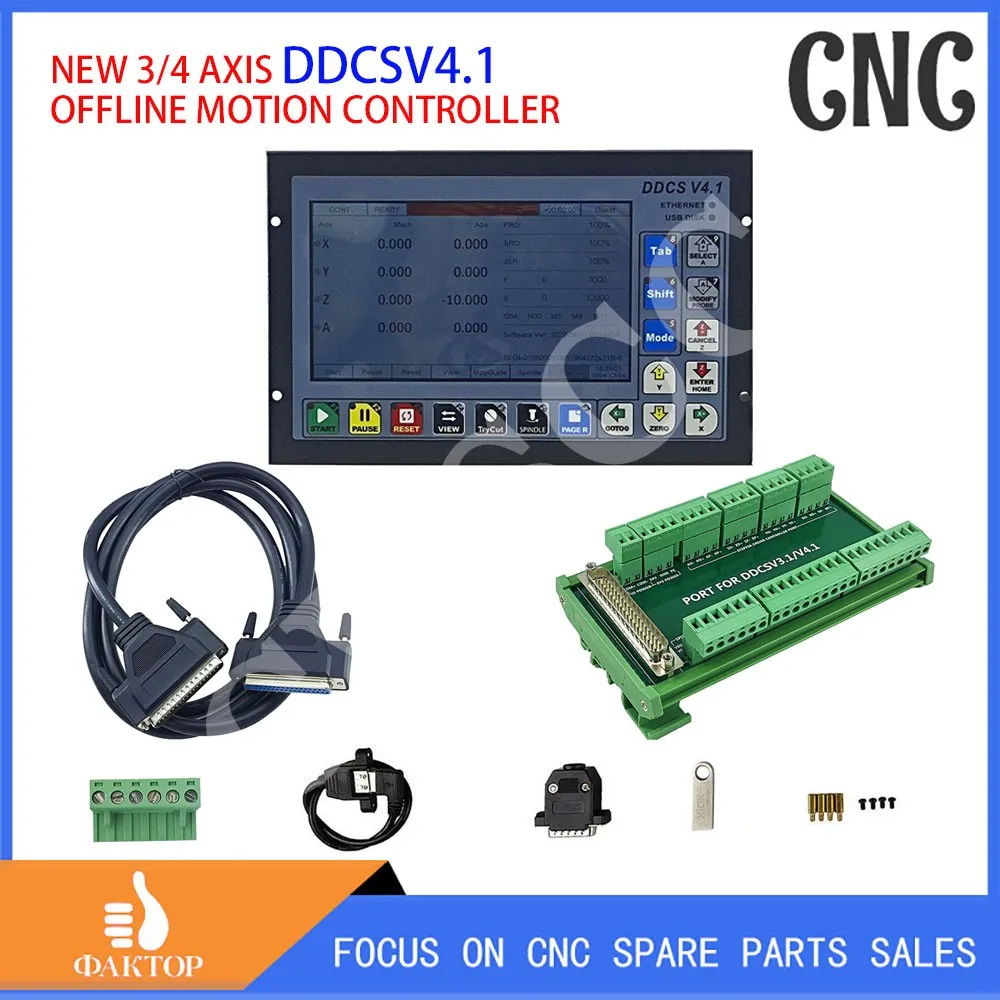

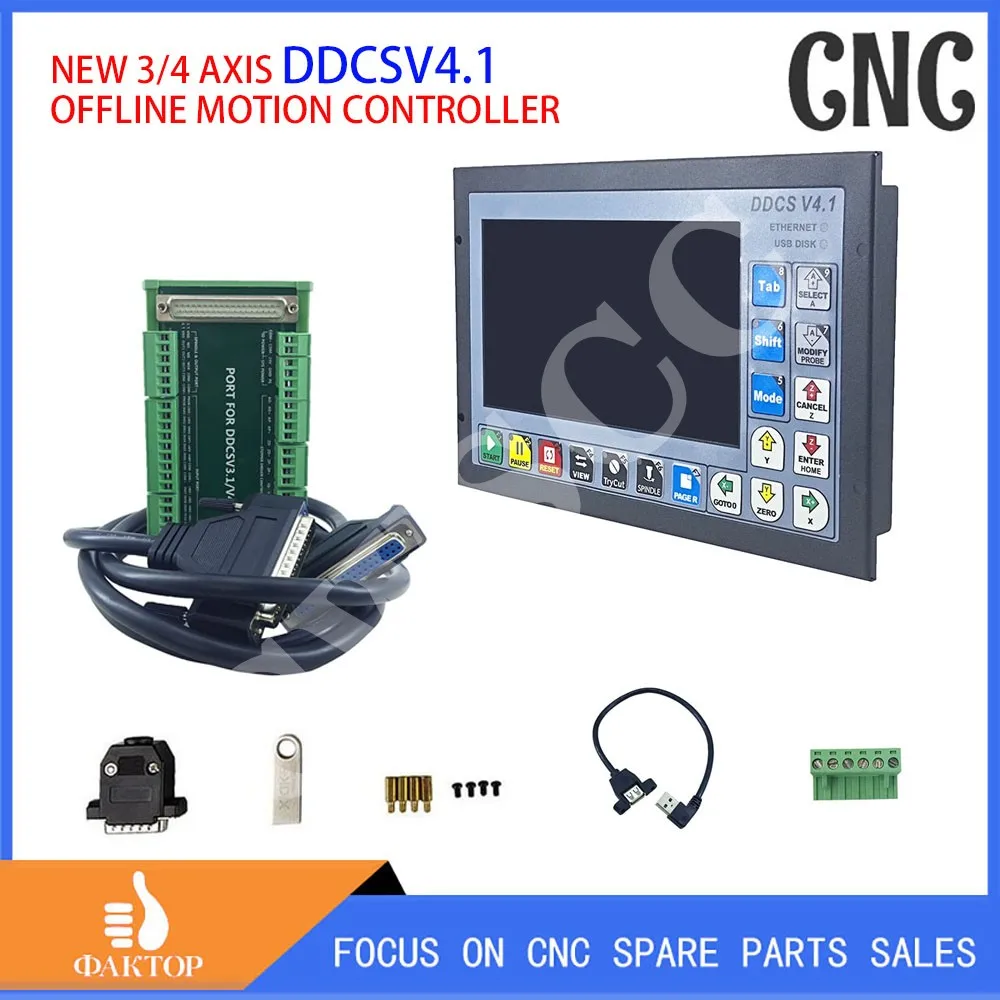

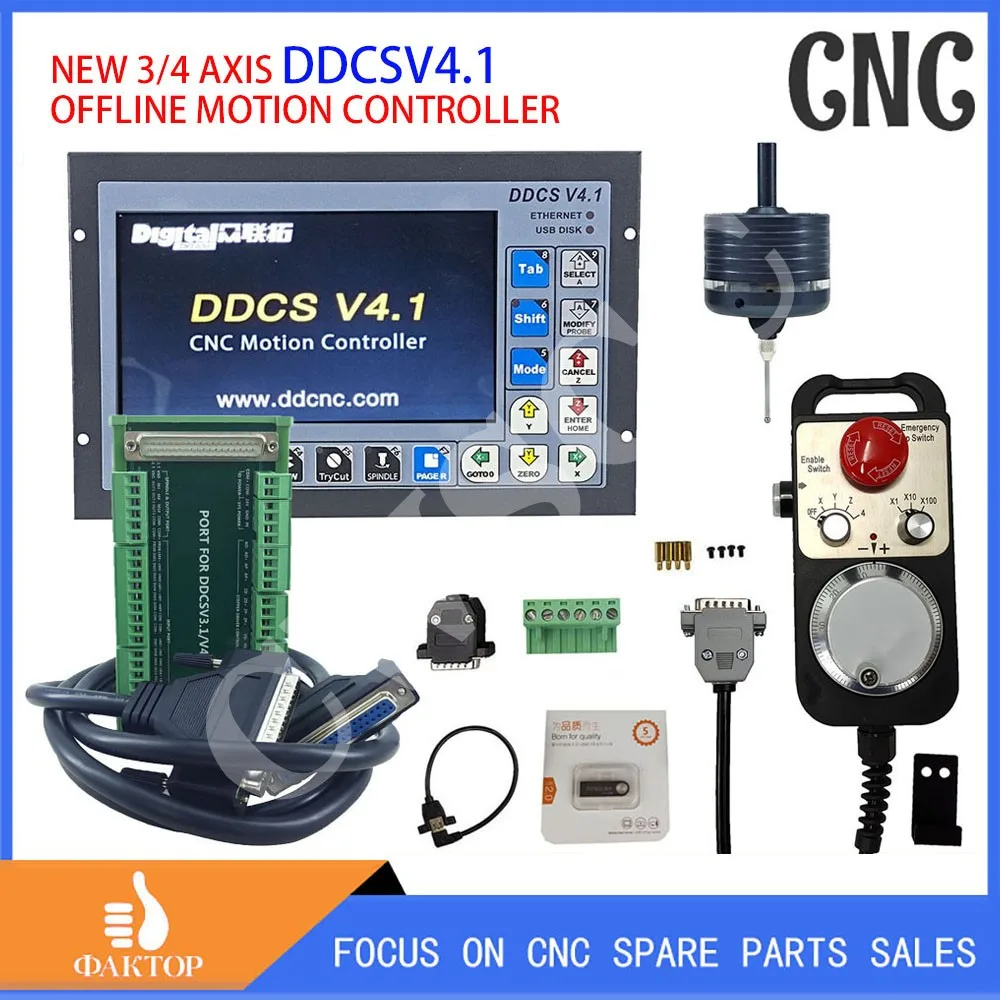

DDCS V4.1 является 3/4 осевым автономным контроллером движения, обновленным на базе DDCS V3.1, V2.1 и V1.1. DDCS V4.1 продолжение

Наследует последовательные простые и эффективные функции серии DDCS, и в соответствии с недостатками DDCS V3.1 Алгоритм был улучшен, и вращение инструкции по программированию было увеличено.

Команды и т. д., улучшите функцию моделирования и т. д., поддержка конфигурации порта IO и т. д., а также улучшите функцию продукта контроллера DDCS CNC в целом, что делает его более функциональным.

Более стабильный и мощный, и более подходящий для потребностей клиентов.

DDCS V4.1 CNC система принимает ARM + FPGA дизайн структуры, рука завершает интерфейс человека-машины и часть анализа кода, И FPGA завершает дно

Слои алгоритм и управление импульсным импульсом, fpga скорости генератора использует 32-битный скорости генератора, из-за чего разрешение скорости и ускорения выше. Предположим

Разумный дизайн, надежное управление и удобная работа, DDCS V4.1 улучшает функции продукта и структуру макета панели, но 17 клавиш все еще могут завершить

Управление машиной. DDCS V4.1 также поддерживает универсальный совместимый с FANUC набор инструкций G.

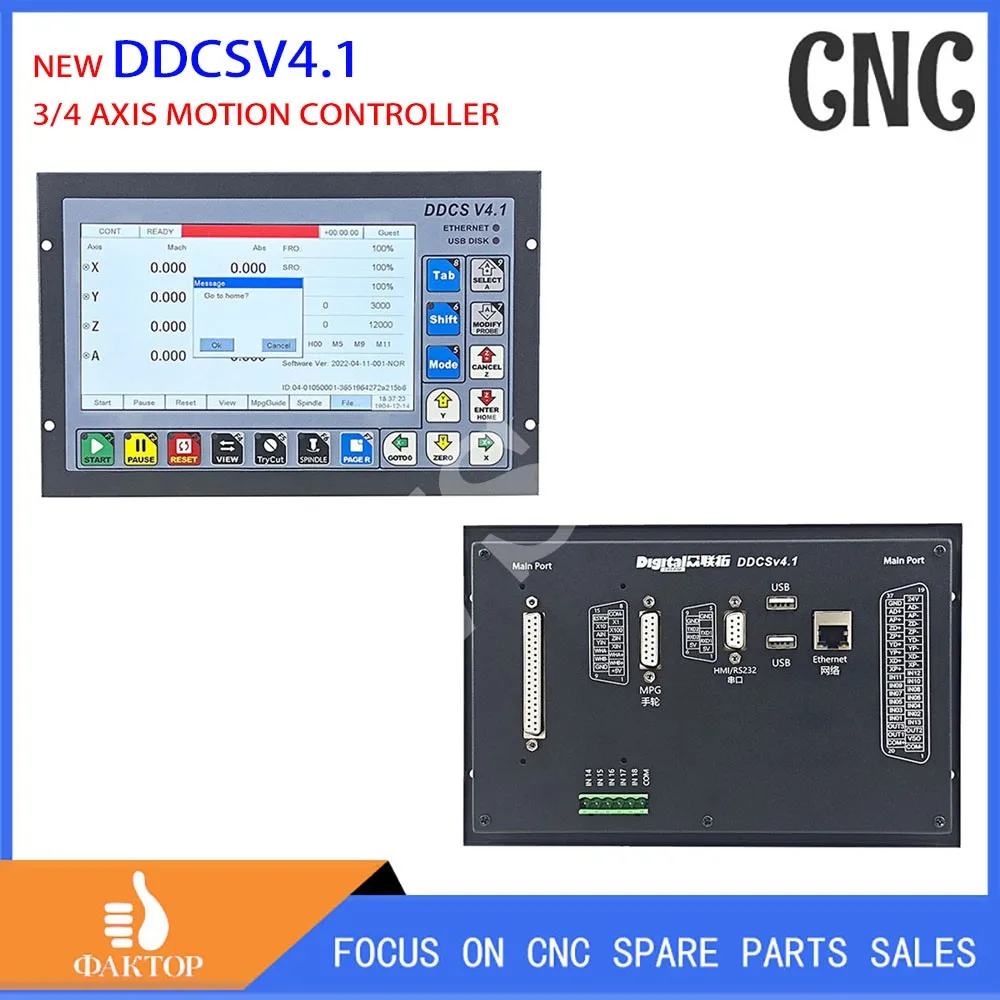

1) 7-дюймовым экраном, 17 клавиш; 18 анод изолированный цифровой входной интерфейс, 3 анод изолированный цифровой входными портами;

2) новая версия усиливает алгоритм и вводит новый алгоритм для планирования движения, который делает путь небольших сегментов более гладким через конфигурируемые ошибки контура;

3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс, и шпиндель может быть настроен как серво шпиндель;

4) 3-4-осевой режим привода принимает дифференциальный режим и двойной импульсный режим для клиентов на выбор, максимальная выходная частота интерполяционного импульса составляет 500 кГц;

5) основной чип управления ARM9, чип FPGA core;

6) 7-дюймовая TFT экран; Размер: 1024x600 пикселей, разрешение: 72/дюйм;

7) основным устройством управления является 24VDC вход питания, и емкость тока должна быть не менее 0,5a; Вход питания порта IO также 24VDC, и емкость тока должна быть

Требуется не менее 0,5a; Основная система управления источником питания, источник питания IO; Когда нет источника питания к порту IO, все порты IO недействительны;

8) Поддержка стандартного MPG;

9) поддерживает одноосную ручную пробежку и связь и фиксированное расстояние работы кнопок панели;

10) Поддержка работы указанной линии и операций с ближайшими точками;

11) Поддержка настройки плавучего инструмента, установка фиксированного инструмента, настройка угловых точек и измерение длины инструмента

12) поддерживает обработку массива, последовательную обработку, плоское фрезерование и цилиндрическое фрезерование;

13) поддерживает офсетную регулировку Четырех Осей XYZA;

14) поддерживает точки останова паузы, точки отключения питания и точки останова нагрузки

15) Поддержка работы с множеством заготовок, при необходимости пользователи могут сохранять происхождение и загружать

16) Поддержка Центрального управления оси X и Y;

17) Поддержка операции моделирования и во время моделирования, вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить ограничение программного обеспечения

Проверка бит, вы можете сделать паузу по желанию во время моделирования, после нажатия кнопки Пуск, система начнет выполнение с точки останова моделирования

18) связь между контроллером и компьютером может быть реализована через порт подключения Ethernet, что удобно для таких операций, как чтение и копирование файлов;

19) Память контроллера-1 г; Команда G также может считываться с u-диска, и размер файла команды G не требуется;

Речевой пакет;

20) язык контроллера принимает международное кодирование и поддерживает в основном все языки. Клиенты могут сделать различные языки в соответствии с их собственными потребностями.

21) окр V4.1 геймпад поддерживает только тип NPN концевой выключатель;

22) права на использование контроллера включают оператора, менеджера и суперменеджера.

1) Дополнительная передача файлов через Ethernet;

2) Функция оси сопоставления добавляется к функции CNC (может использоваться для настройки двойной портальной структуры машины);

3) Шпиндель также может быть настроен как серво шпиндель;

4) дополнительная регулировка смещения;

5) полярная команда программирования координат и команда вращения добавляются к команде, и команда компенсации радиуса идеальна;

6) планирование движения вводит новый алгоритм, чтобы сделать путь небольших сегментов более плавным через конфигурируемые ошибки контура;

7) в общей сложности три функции обнаружения поддерживаются: обнаружение углов, обнаружение центра внутреннего круга и обнаружение центра внешнего круга;

8) улучшите функцию запуска указанной линии и функцию запуска ближайшей точки, независимо от того, насколько большой файл, его можно быстро начать в течение нескольких секунд;

9) улучшите функцию моделирования. Во время моделирования вы можете настроить увеличение, чтобы внимательно наблюдать, соответствует ли путь программирования ожиданиям, и выполнить проверку ограничения программного обеспечения.

, Во время моделирования может быть приостановлено по желанию, после нажатия кнопки Пуск система начнет выполнение с точки останова моделирования;

10) с точки зрения входного порта функция порта может быть настроена произвольно, и включена сигнализация для водителя поддержки;

11) для оси а добавлен циклический энкодер. Циклический кодировщик особенно полезен для обработки файлов, где продолжает расти;

12) также есть запрос об ошибке. DDCS V3.1 никогда не был там, и если есть ошибка разбора, это остановится напрямую;

13) язык принимает международное кодирование, которое поддерживает в основном все языки. Преимущество заключается в том, что его можно использовать в качестве языковой упаковки различных символов;

14) Увеличьте параметры конфигурации аварийного останова ускорения, чтобы решить огромное воздействие, вызванное прямой остановкой, когда инструмент движется на высокой скорости;

15) FPGA скорости генератора использует 32-битный скорости генератора, а также разрешение скорости и ускорения выше.

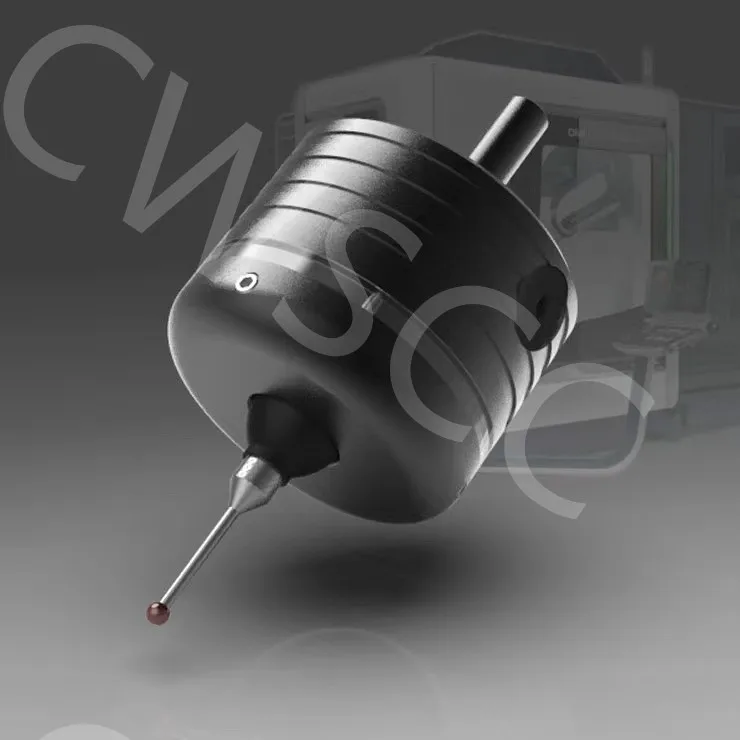

Введение:

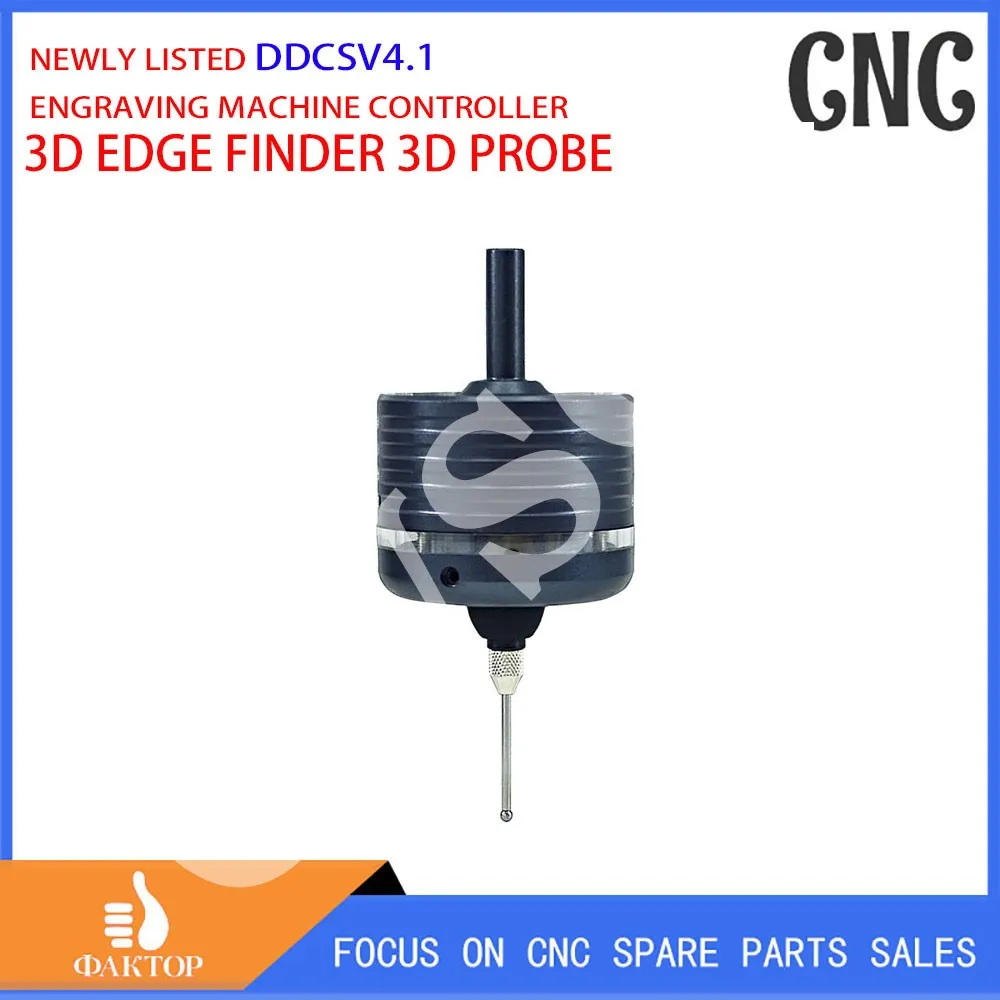

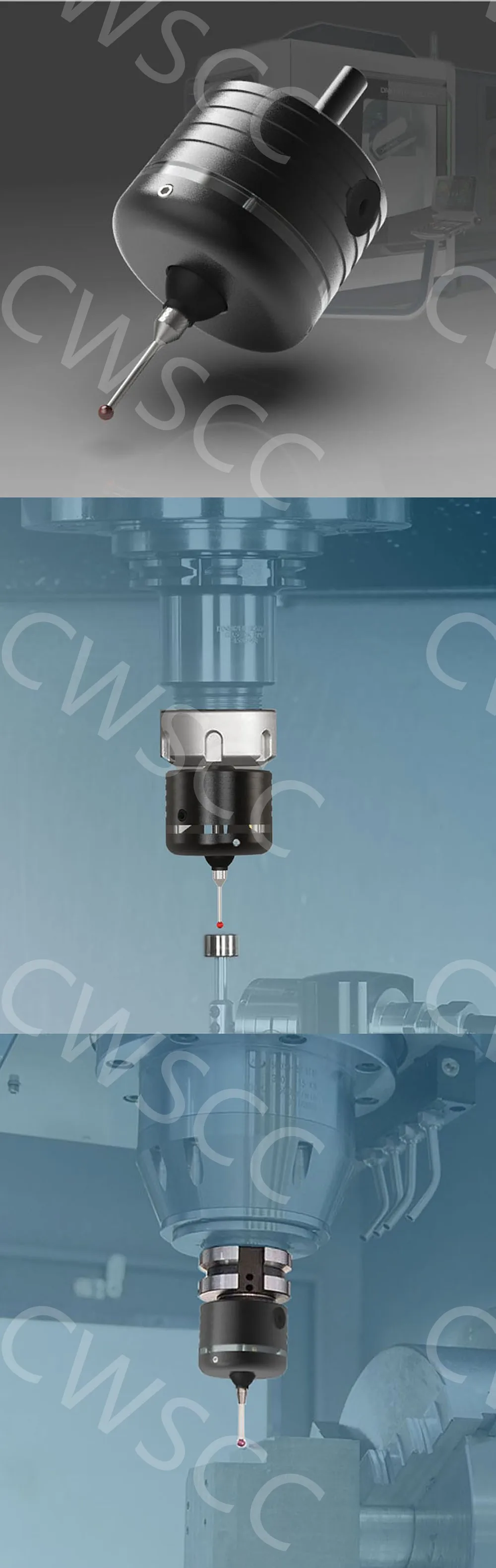

Соединение может осуществить онлайн автоматическое измерение, и он может использоваться в качестве распределительный щит на 5, посылающая акустико-оптический сплиттер в автономном режиме. Одна машина многофункциональная, гибкая и удобная, с высокой точностью.

1. Воспроизводимости 0,01.

2. Он может измерять изолированные заготовки.

2. Сигнал зонда NPN не включает проводку системы. Вы должны прочитать руководство системы для подключения. Обычно поддерживает инструменты для настройки инструментов. Без проводки его можно использовать как фотоэлектрический сплиттер.

3. Отправьте стандартную макропрограмму.

Разница между печатной платой пластиковой версии кронштейна и цельнометаллической усиленной версии

1. Внешний вид в основном одинаковый. Из окна индикатора сэндвич-структура-это версия металлического кронштейна, а чистый белый кронштейн-версия пластикового кронштейна pcb. Разница в конструкции делает точность повторения и стабильность двух версий разными.

2. Стоимость пластиковой пластины кронштейна pcb относительно низкая, а структурная стабильность не такая хорошая, как цельнометаллическая пластина кронштейна.

3. Цельнометаллический кронштейн полностью относится к принципу Renishaw, с относительно сложной внутренней структурой, высокой стоимостью, хорошей повторяемостью и хорошей конструкционной стабильностью.

Разница между вольфрамовой сталью styli и Рубином styli

Цена на два стиля одинаковая, а интерфейс M2.5. Округлость вольфрамовой стали лучше, чем Рубин. Долговечность также лучше, чем Вольфрамовая сталь.

Принцип работы зонда

Триггер зонда

Gnd подключен к выходной сигнальной линии

После того, как хост-компьютер получает сигнал, он реализует функции автоматического центрирования и записи координат через макропрограмму.

Существует много типов систем на рынке, и вам нужно завершить макропрограмму проводки самостоятельно.

Если у вас есть инструкции по проводке и программированию, пожалуйста, обсудите методы проводки, настройки системы и макропрограммирование.

После покупки зонда могут быть предоставлены программы с открытым исходным кодом mach3 и grbl.

Для пользователей станков с ЧПУ мы можем предоставить стандартные макропрограммы Renishaw

Параметр

Блок

Примечание

Материал

7075

Анодированная поверхность

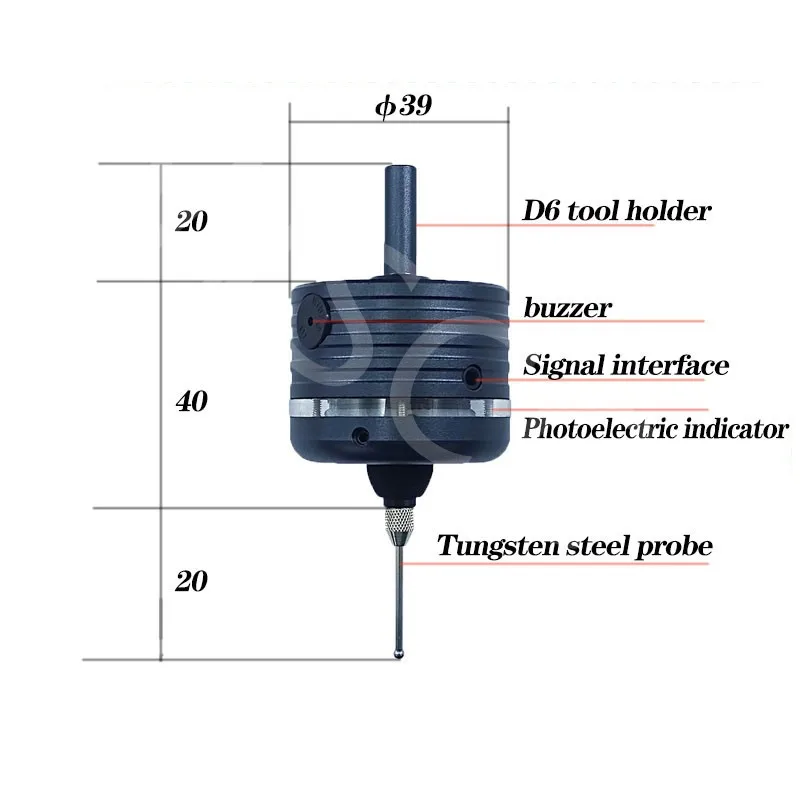

Внешний диаметр искателя кромок

Мм

39

Прочность зонда

Мм

Стандарт 20

Пользователи могут изменить сами по себе

Диаметр Зажима

Мм

6

Длина зажима

Мм

<20

Повторная точность

Мм

0,01

XY swing pair

Мм

3

Переезд повредит

Маятник Z

Мм

1,5

Переезд повредит

Батарея

Литиевая батарея

Онлайн автоматическая зарядка

Работает в автономном режиме

Банка

Может использоваться в качестве фотоэлектрического центрирующего стержня

Работа онлайн

Банка

Может использоваться с системой для автоматического центрирования

Метод подключения

Линия передачи данных

2 м

Зонд

Мм

Φ1 брелок, вольфрамная сталь

Водонепроницаемый уровень

IP43

Не может работать в условиях распыления охлаждающей жидкости

Рабочее напряжение

V

6-30

Сгорел от избыточного давления. Низкое напряжение не может работать

1. Определение подключения к линии передачи данных

Красный провод-IO (сигнал), белый провод-GND, желтый провод-OV (GND).

2. Включить ли Скорость вращения шпинделя во время обнаружения

А. Edge finder предназначен для того, чтобы выдерживать максимальное вращение 600 об/мин. Высокоскоростное вращение повредит краевой Искатель.

B. Когда линия передачи данных подключена для автоматического обнаружения, шпиндель не может быть открыт, и вращение нарушит линию передачи данных и повредит edge finder.

C. Когда кабель передачи данных не подключен, и он просто используется в качестве акустооптического центрирующего стержня, включите шпиндель для вращения со скоростью 600 об/мин, или вы можете непосредственно обнаружить, не поворачивая шпиндель.

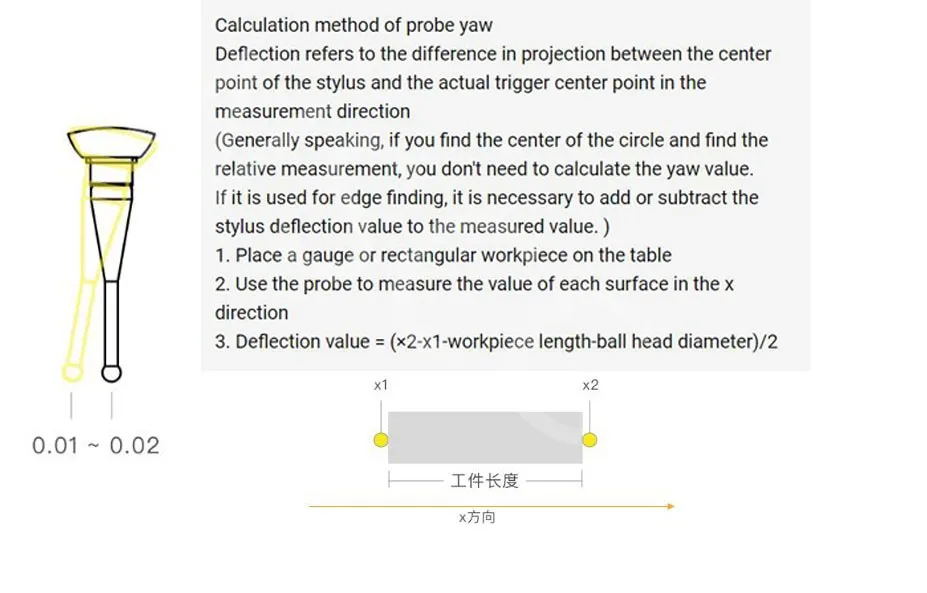

3. Как определить, является ли домашняя позиция edge finder точной после сигнала триггера?

После установки edge finder на патроне и включения счетчика в 0 нажмите зонд вручную. После того, как зонд автоматически вернется в свое положение, поверните краевой искатель, чтобы увидеть, является ли значение счетчика постоянным значением.

4. Почему концентричность отличается после того, как точный краевой искатель переустановлен на шпиндель и патрон?

Каждый раз, когда кромкоискатель переустанавливается, на него влияет концентричность шпинделя и концентричность патрона. Отклонение концентричности шпинделя и патрона приведет к смещению концентричности щупа искателя края.

5. Как улучшить точность обнаружения в чехол, что система станка с ЧПУ механической структуры точность не может быть улучшена.

А. Поворот центрирования через шпиндель со скоростью 600 об/мин (этот метод может использоваться только для работы в автономном режиме и без подключения. Если вам нужно повернуть edge finder для автоматического обнаружения центрирования, вы можете приобрести беспроводной искатель edge для достижения)

B. Отклонение шпинделя и патрона может быть улучшено, сделав регулировку края 0 позиционного знака на шпинделе и патроне, И edge finder фиксируется в том же положении и направлении относительно патрона и шпинделя каждый раз, когда он установлен. (Наиболее фундаментальное решение заключается в повышении точности шпинделя и патрона)

C. Время отклика обработки сигнала искателя края фиксируется на уровне около 0,0005 ± 0,0001 с, но задержка консистенции различных классов систем числового управления и поддерживающих цепей довольно отличается. Когда зонд приближается к измеренной поверхности, попробуйте уменьшить скорость движения оси, что может уменьшить ошибку, вызванную проблемой задержки консистенции.

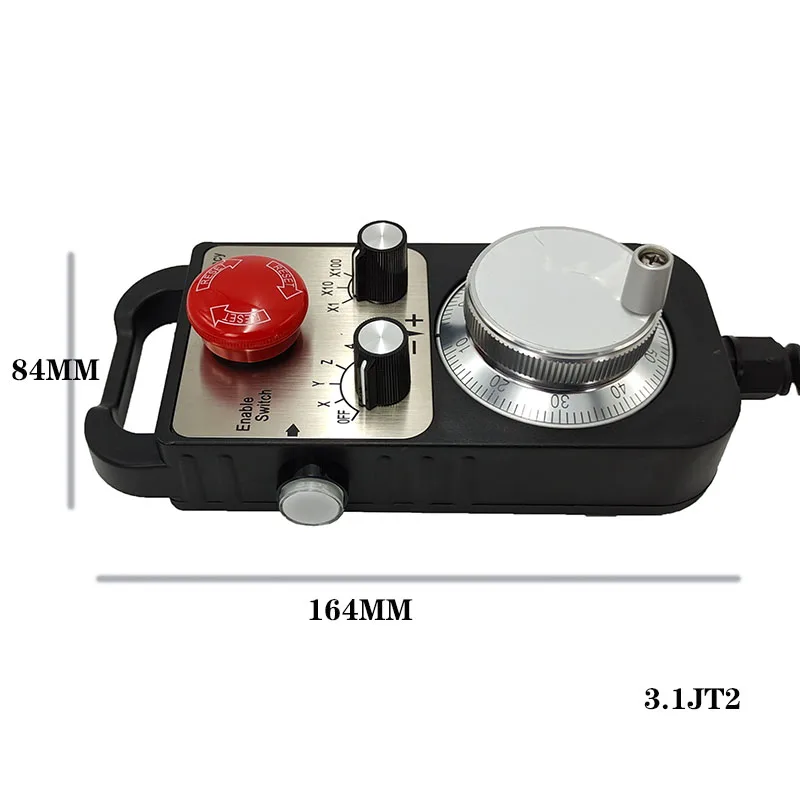

Размер панели продукта 237 мм * 153,7 мм * 5,2 мм;

Размер основного корпуса 237 мм * 153,7 мм * 48,2 мм;

Размер квадратного отверстия для установки шкафа-228,5 мм * 83,7 мм

Параметр:

X1, x10, x100 переключатель
-X, Y, Z, 4-осевой переключатель селектора (5-й, 6-й)
-Светодиодный индикатор
-Высококачественное профессиональное шасси
-6 футов могут удлинить Высококачественный экранированный кабель
-Магнитное основание можно разместить в любом месте на стальной поверхности машины
-MPG требует питания 5 В +, 150 мА
-Выход фазы A, /A и B, /B;
-TTL выход, возможность привода + -20 мА;

Введение:

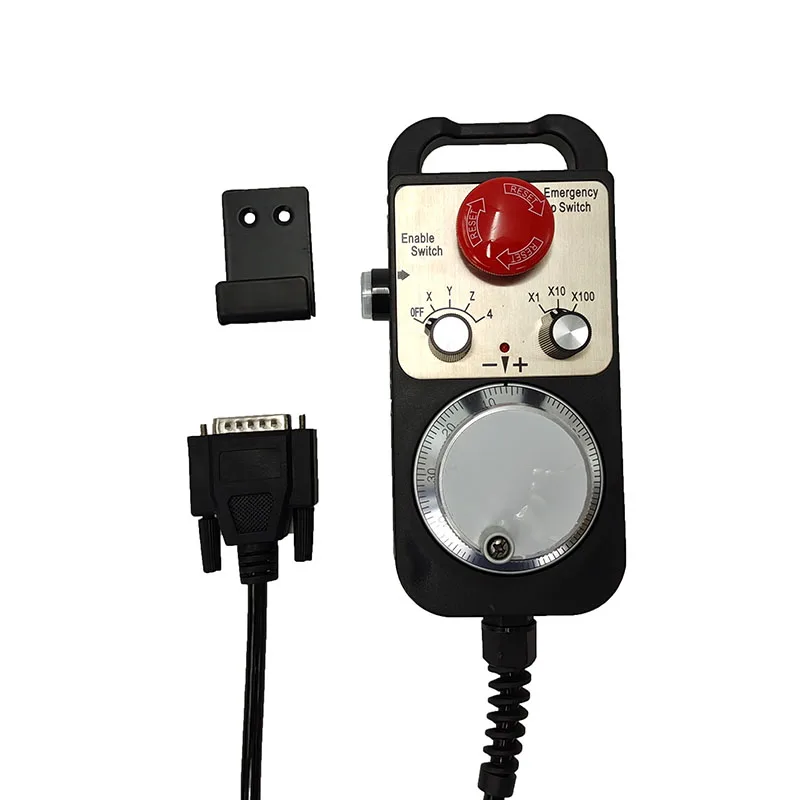

ЧПУ 4 оси ручной контроллер с MPG Подвеска с x1, x10, x100 по желанию, вы предлагаете цену для полного MPG Подвеска блок с функцией аварийной остановки для 4-осевого станков с ЧПУ, оборудована кухонным гарнитуром с помощью наших популярных 4 оси обработки MPG блок и пропорциональный селектор, Светодиодный индикатор также отправляет отзывы о состоянии оборудования от станка с ЧПУ пользователю.

-Вся проводка изолирована от блока MPG, и предусмотрена простая в установке схема проводки. Подходит для коммерческих машин, которые заменяют блоки управления пробежками или другие компьютерные контроллеры. Это придает системе большую гибкость в управлении.
