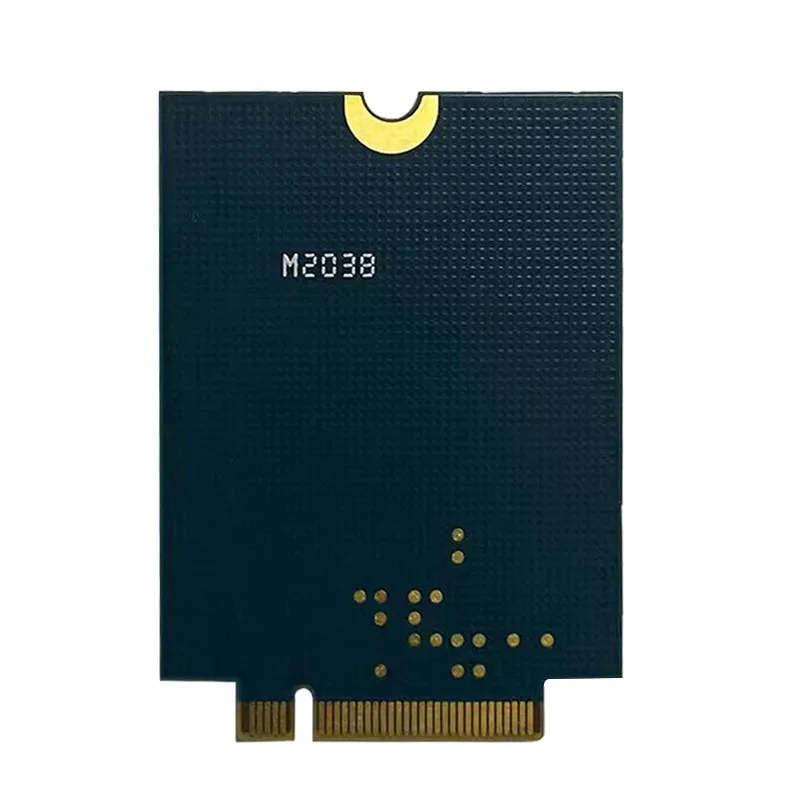

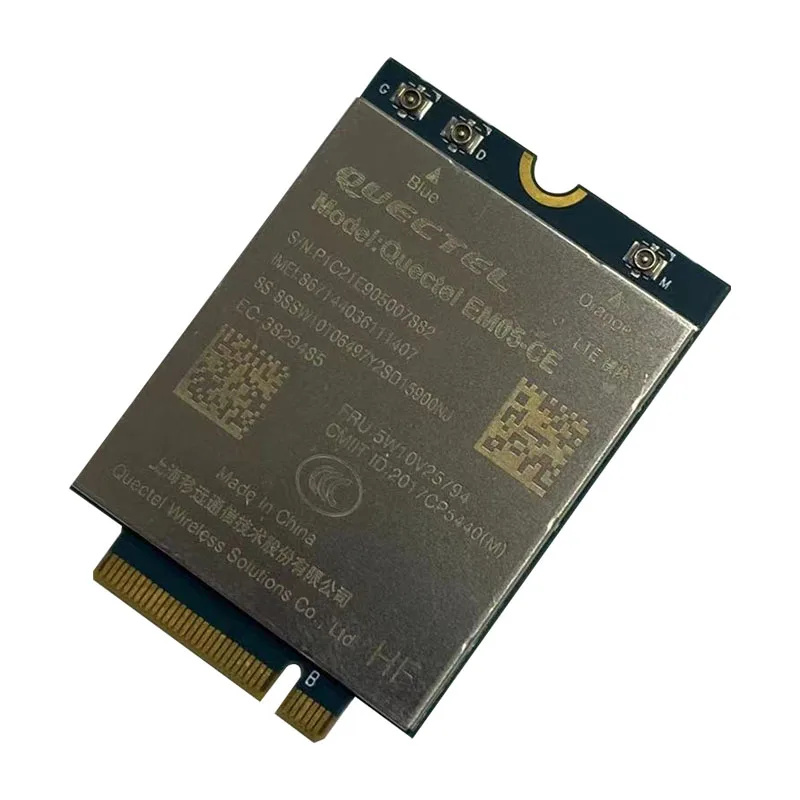

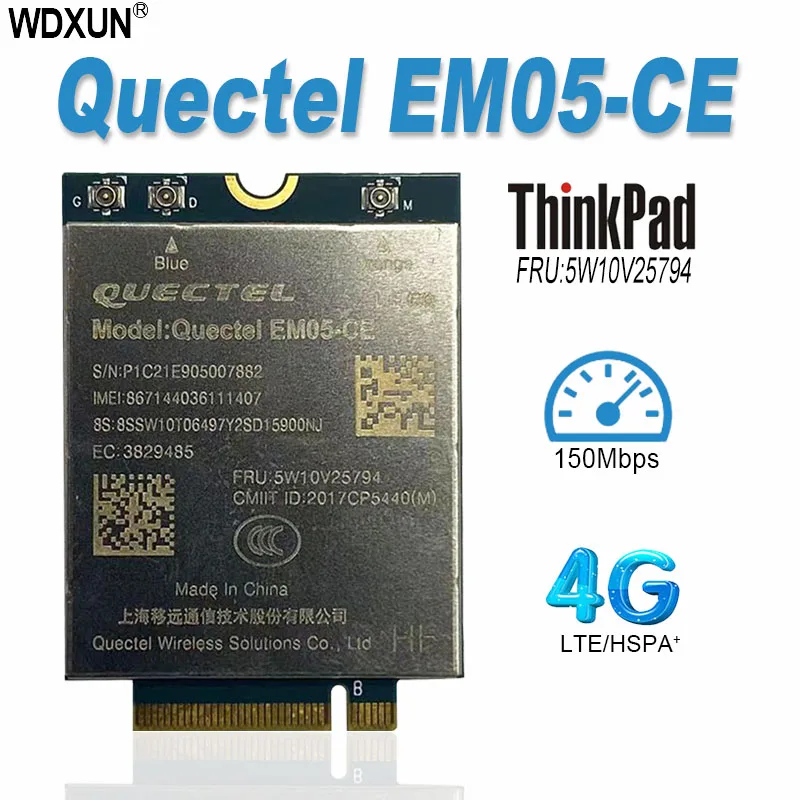

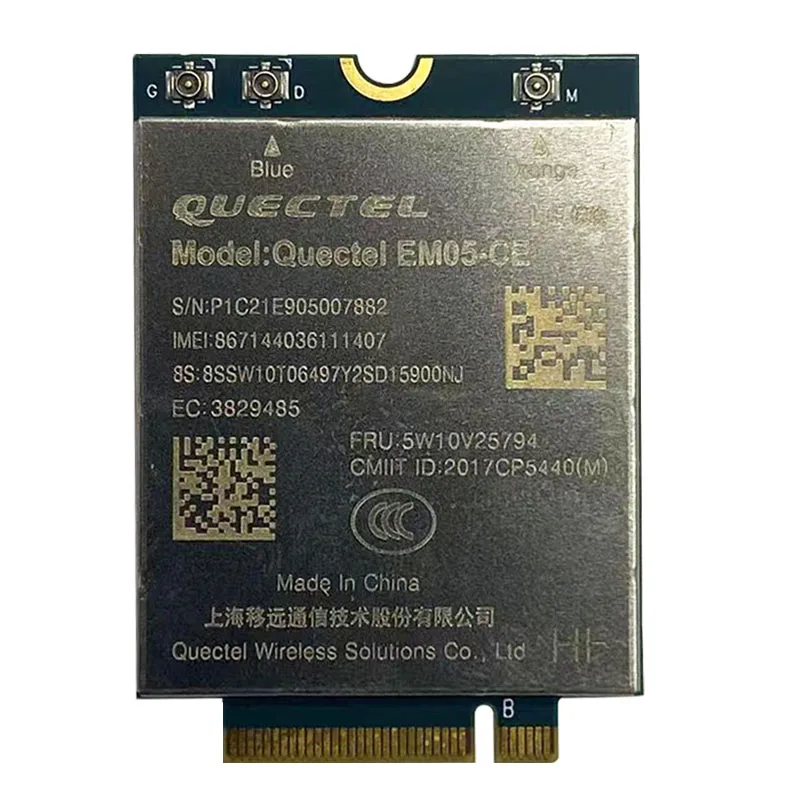

LTE Cat 4 4G модуль EM05-CE 5W10V25794 для Lenovo ThinkPad X1 Carbon 8th/9th P1 X1 Extreme Gen 4 T14 T15 X13 T14s L14 T14s Gen 2

Поддержка моделей ноутбуков Lenovo:

X13

X1 углерод 8th Gen

T14 Gen 2

T15 Gen 2

X13 Йога ген 2

X13 Gen 2

T14s Gen 2

L14 Gen 2

X1 углерод 9-го поколения

P1 Gen 4

X1 Extreme 4th

Йога дуэт 7- 13ITL6

Quectel EM05ЯвляетсяLTE Категория 4Модуль принимает стандартный M.2 (NGFF) Форм-фактор. Компактный форм-фактор M.2 позволяет EM05 легко интегрироваться в более мелкие и тонкие устройства. С максимальной скоростью передачи данных 150 Мбит/с и 50 Мбит/с, она оптимизирована специально для приложений M2M и IoT.

Quectel LTE EM05 содержит три варианта: EM05-CE, EM05-CML и EM05-E *, которые могут обеспечить подключение данных в LTE-FDD, LTE-TDD, DC-HSDPA, HSPA +, HSDPA, HSUPA, WCDMA и CDMA сетях.

Богатый набор интернет-протоколов, промышленные стандартные интерфейсы и множество функций (usb-драйверы для Windows XP, Windows Vista, Windows 7, Windows 8/8.1, Windows 10, Linux, Android/eCall *) Расширьте применимость модуля к широкому спектру приложений M2M, таких как Промышленный маршрутизатор, промышленный PDA, прочный планшетный ПК, Видеонаблюдение и цифровые вывески.

LTE EM05 Ключевые преимущества

* Модуль категории 4 LTE оптимизирован для широкополосных приложений IoT

* По всему миру LTE и UMTS/HSPA + покрытие

* Стандартный M.2 (NGFF) Форм-фактор идеально подходит для производителей, чтобы легко интегрировать беспроводное подключение в устройства

* Характеристики: Поддержка DFOTA, eCall * и DTMF

* Технология MIMO отвечает требованиям скорости передачи данных и надежности соединения в модемных беспроводных системах связи

Характеристики модуля Quectel EM05:

* Модуль LTE Cat4

* Частотные полосы:

-EM05-CE Quectel(Вариант для Китая/Таиланда/Индии):
> LTE-FDD: B1/B3/B5/B8
> LTE-TDD: B38/B39/B40/B41
> WCDMA: B1/B8
> CDMA: BC0

* Скорость передачи данных LTE:
> LTE-FDD: макс. 150 Мбит/с (DL)/макс. 50 Мбит/с (UL)
> LTE-TDD: макс. 130 Мбит/с (DL)/макс. 35 Мбит/с (UL)

* Скорость передачи данных UMTS:
> DC-HSDPA: макс. 42 Мбит/с (DL)
> HSUPA: максимум 5,76 Мбит/с (UL)
> WCDMA: макс. 384 кбит/с (DL)/макс. 384 кбит/с (UL)

* Скорость передачи данных CDMA2000:
> EVDO: Макс 3,1 Мбит/с (DL)/Макс 1,8 Мбит/с (UL)
> 1X дополнительно: Макс 307,2 кбит/с (дл)/Макс 307,2 кбит/с (UL)

* Голос
> Режимы кодека речи: HR/FR/EFR/AMR/AMR-WB
> Эхо арифметика:
-Подавление эха/снижение шума
-Цифровой аудио через PCM ИНТЕРФЕЙС (опционально)

* Интерфейсы
> USB 2,0 с высокой скоростью до 480 Мбит/с
> Wowan #: Пробуждение хоста (AP)
> FUL_CARD _ POWER _ OFF #: включение/выключение модуля
> 1,8 V/3,0 V (U)SIM Интерфейс
> W_DISABLE1 #: функция управления RF
> Светодиодный #: Укажите статус RF
> DPR *: обнаружение SAR тела
> Интерфейсы антенны: основная антенна, разнообразие
> Антенна и антенна GNSS
> Сброс #: сброс модуля

* Улучшенные функции
> ECall *
> DFOTA
> DTMF

* Электрические характеристики

> Выходная мощность:
-Класс 3 (23dBm ± 2 дБ) для LTE-FDD
-Класс 3 (23dBm ± 2 дБ) для LTE-TDD
-Класс 3 (24dBm + 1/-3 дБ) для WCDMA
-Класс 3 (24dBm + 2/-1 дБ) для CDMA BC0

> Потребление:
-5uA @ выключение питания
-3 мА @ LTE Sleep, PF = 128
-3.0mA @ LTE Sleep, PF = 256
-20 мА @ холостого хода

> Чувствительность:
-LTE-FDD B1 (10 м): -101.7dBm
-LTE-FDD B3 (10 м): -102.2dBm
-LTE-FDD B5 (10 м): -102.7dBm
-LTE-FDD B7: TBD
-LTE-FDD B8 (10 м): -102.5dBm
-LTE-FDD B20: TBD
-LTE-FDD B28: TBD
-LTE-TDD B38 (10 м): -101.2dBm
-LTE-TDD B39 (10 м): -102.5dBm
-LTE-TDD B40 (10 м): -101.3dBm
-LTE-TDD B41 (10 м): -101.0dBm
-WCDMA B1: -109.5dBm
-WCDMA B8: -110.0dBm
-CDMA BC0: -109.0dBm

* Особенности программного обеспечения

> Драйвер MBIM: Windows 8 или более поздняя версия
> Серийный драйвер USB: Windows XP, Windows Vista, Windows 7, Windows 8/8.1, Windows 10, WinCE 5,0/6,0/7,0 *, Linux 2,6/3.x/ 4,1, Android 4.x/ 5.x/ 6,0
> RIL драйвер: Android 4.x/ 5.x/ 6,0/7,0
> Драйвер NDIS: Windows 7, Windows 8/8.1, Windows 10
> Драйвер ECM: Linux 2,6/3.x/ 4,1
> Драйвер Gobinet: Linux 2,6/3.x/ 4,1
> QMI_WWAN драйвер: Linux 3.x (3,4 или более поздняя версия)/4,1
> Протоколы: TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE *

* Общие особенности
> LTE версия: 3GPP E-UTRA версии 11
> Пропускная способность: 1,4/3/5/10/15/20 МГц
> Антенна: DL MIMO, поддерживает Rx-divity
> Поставка Напряжение: 3,135 V ~ 4,4 V, 3,3 V тип.
> 3gpp совместимый диапазон температур: -30 °C ~ + 70 °C
> Расширенный диапазон температур: -40 °C ~ + 85 °C
> Размеры: 42,0 мм × 30,0 мм × 2,3 мм
> Посылка: M.2 Тип 3042-S3-B
> Вес: прибл. 6,0 г
> 3GPP TS 27,005, 3GPP TS 27,007 и Quectel улучшенные команды

* Утверждения: Соответствует RoHS, CCC/RRC/NAL (Китай)
