Led полоса диммер DC12V~24V RGB RGBW 3CH 4CH DMX512 декодер с цифровым дисплеем DMX в ШИМ 3CH*8A 4CH*4A вкл.

Led полоса диммер DC12V~24V RGB RGBW 3CH 4CH DMX512 декодер с цифровым дисплеем DMX в ШИМ 3CH*8A 4CH*4A вкл.

Unavailable in

Описание подключения:

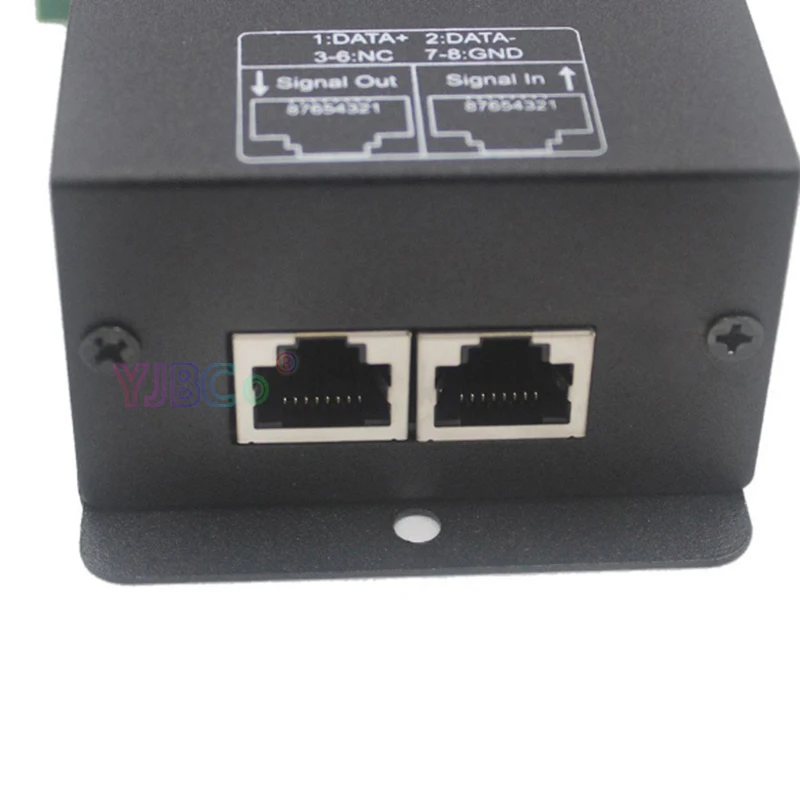

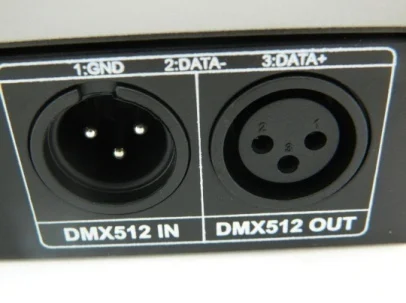

Интерфейс ввода/вывода DMX: порт RJ45

Код адреса и кнопка настройки функции:

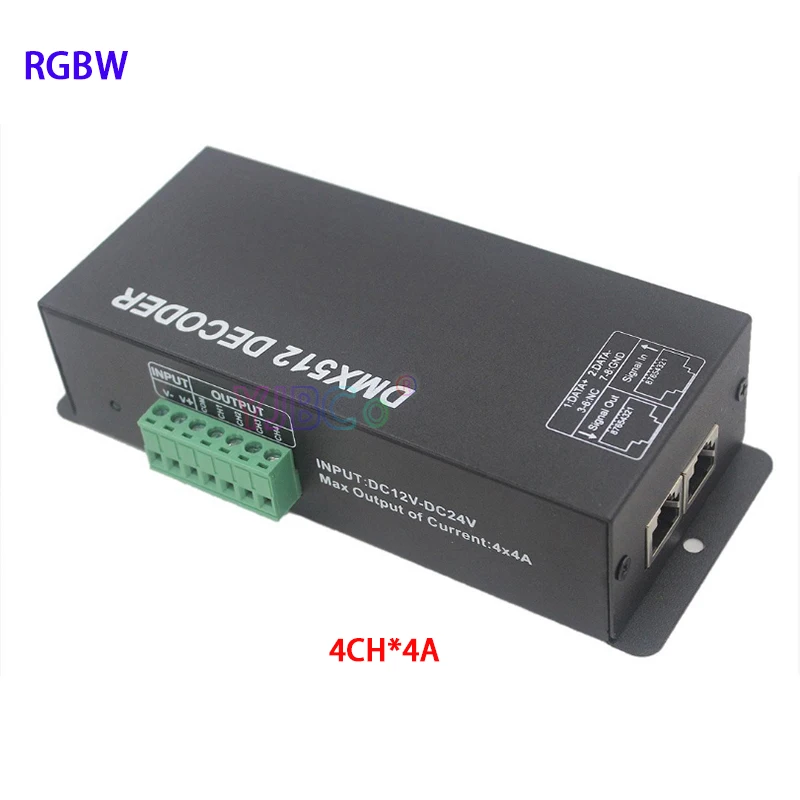

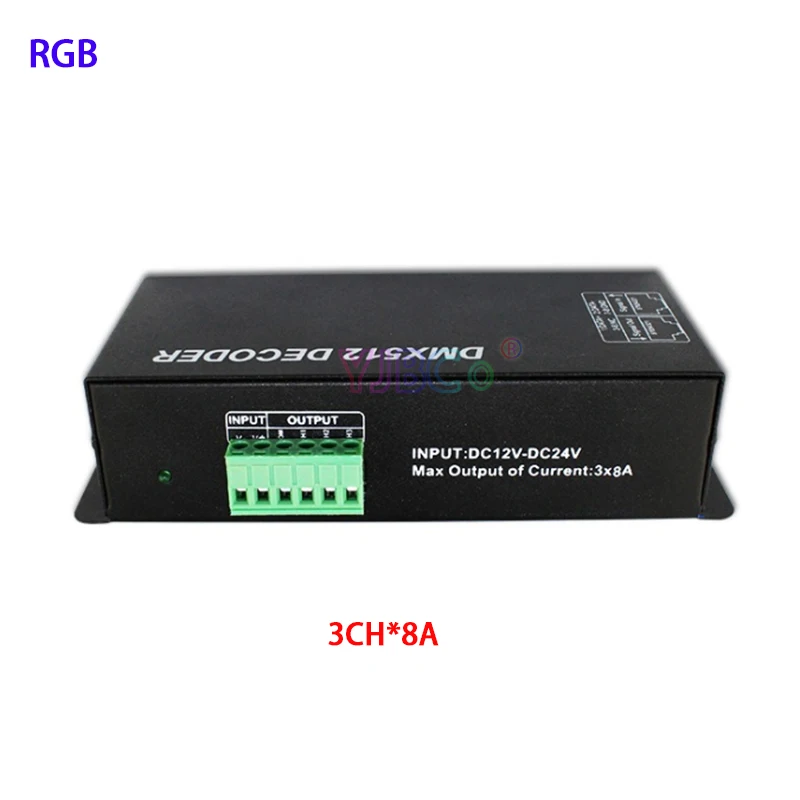

Интерфейс ввода и нагрузки:

Использованная вилка с винтом.

Направление для использования

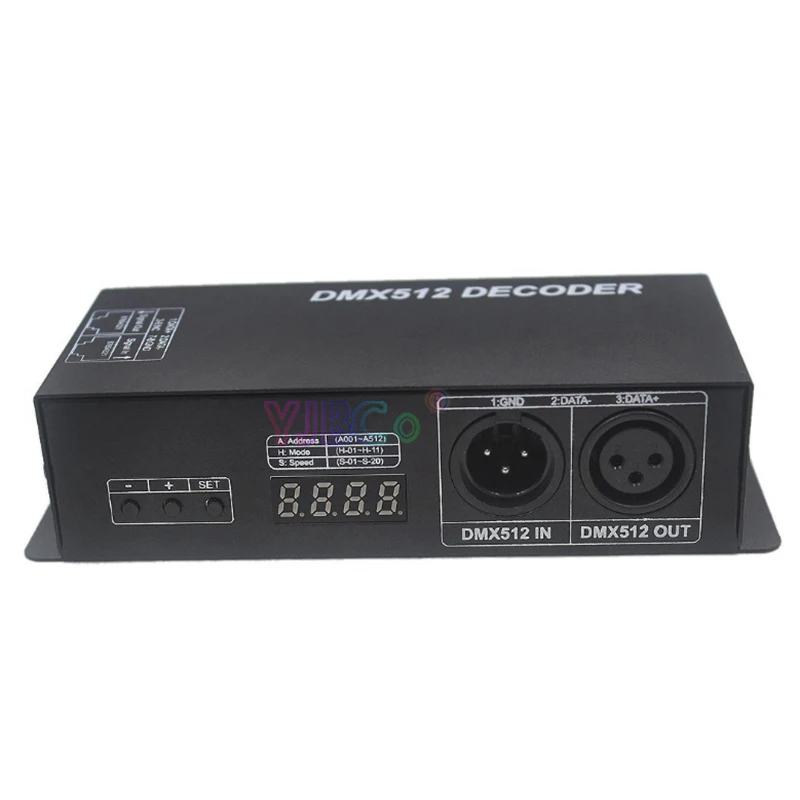

Спецификация цифрового дисплея:

Используйте цифровую трубку с 4 числами и с тремя кнопками для настройки кода адреса. Каждый декодер занимает 3 адреса. Первый номер на цифровой трубке Показывает символ функции, он имеет A,H или S букву опционально, И последние три номера показывают Арабскую дату с 001-512.

1) когда кулак показывает «А», его на состоянии DMX512, означает, что этот декодер находится под контролем сигнала DMX512, В это время Подключите декодер к консоли DMX с помощью сетевого кабеля, Его можно контролировать с помощью Консоли DMX. Если цифровая трубка показана «A001», означает, что первый из адресного кода 001, а остальные три канала соответствуют 002003004. Если этот декодер подключен к другому декодеру, то первый адресный код другого декодера составляет 005, а остальные 3 канала-006007008. Он может быть соединен с номерами декодера и может управляться отдельно. Если два или несколько кодов адреса декодера одинаковые, означает, что эти же декодеры кодов адреса меняются в одном и том же эффекте, И они могут быть реализованы синхронно контролируемым эффектом.

2) Когда кулак показывает «H», он будет находиться в Встроенном режиме, означает, что этот декодер будет работать в встроенной программе. Встроенные модели представлены ниже:

Показать символы

Режим

Показать символы

Режим

H-00

Выключить выход

H-06

Статический циан

H-01

Статический красный

H-07

Статический белый

H-02

Статический зеленый

H-08

Трехцветный прыжок (регулируемая скорость)

H-03

Статический синий

H-09

Семь цветов (скорость регулируется)

H-04

Статический желтый

H-10

Три цвета выцветают (скорость регулируется)

H-05

Статический фиолетовый

H-11

Семь цветов выцветают (скорость регулируется)

3) когда первая буква показана «S», она будет в встроенном состоянии настройки скорости, в этом состоянии только H-08 H-11 действительны, слегка нажмите кнопку SET, чтобы войти в регулируемое состояние скорости, затем нажмите кнопку +/-можно реализовать вариант скорости 20 уровней. Другие функции не являются эффективными.

● Основные характеристики функций:

Есть три кнопки (кнопка 1: набор, кнопка 2:-Кнопка 3:+) на декодере, функция их ниже:

● Набор кнопок: Кнопка переключения режимов, нажмите эту клавишу в течение примерно 2 секунд, можно переключить от функции A до функции H (функция H до функции A), слегка нажмите кнопку SET, чтобы переключиться от функции H к функции S (функция S к функции H)

● Кнопка +:Кнопка увеличения, последние три номера цифровой трубки будут увеличиваться при каждом нажатии кнопки +. Если вы хотите быстро увеличить адресный код, просто нажмите на эту кнопку в течение некоторого времени. (Примечания: максимальный адресный код 512, если он отображается 512 и все еще нажимается + клавиша, Товар будет возвращен обратно в 001) ;

● Кнопка-:Кнопка уменьшения, последние три номера цифровой трубки будут уменьшаться при каждом нажатии кнопки. Если вы хотите быстро уменьшить код адреса, просто нажмите на эту кнопку в течение некоторого времени.

Примечание: декодер будет закрыт при отсутствии нажатия на любую кнопку в течение 5s, цифровой дисплей становится темнее. В это время эти три кнопки не работают. Если вы хотите восстановить кнопки, пожалуйста, нажмите любую кнопку в течение 2 секунд, тогда все кнопки начнут работать

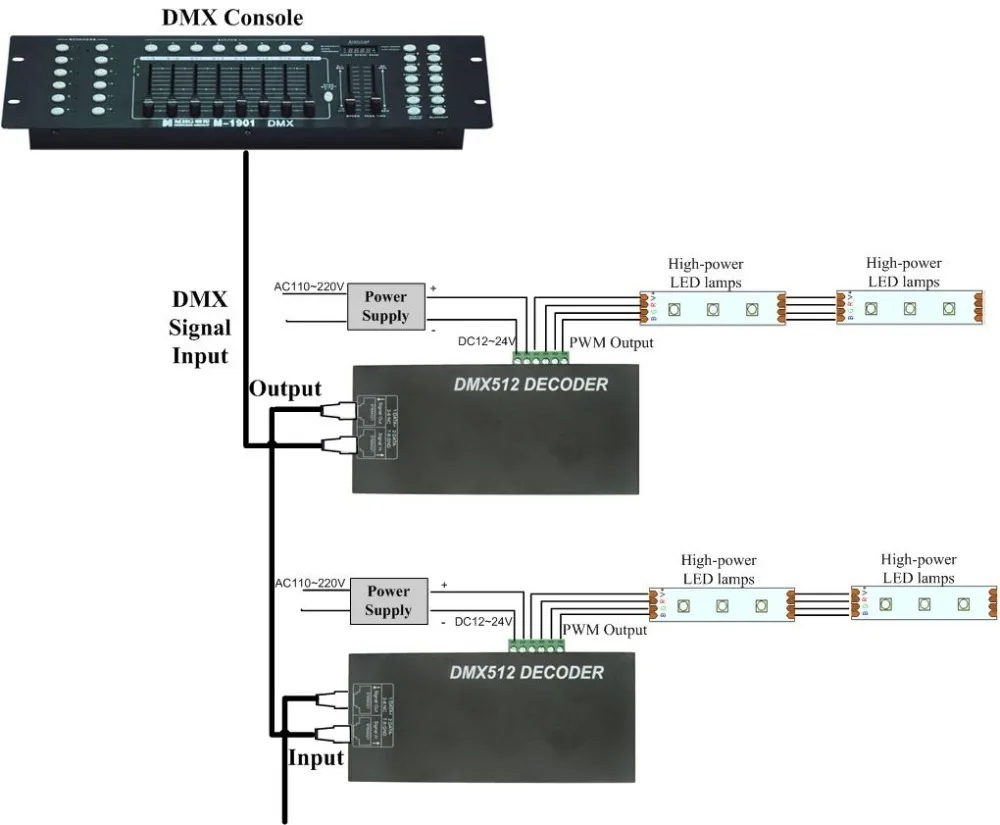

Типичное применение:

Посылка включает в себя:

1 *Декодер 3/4 канала DMX512 (по вашему выбору)
