Цифровой датчик температуры DS18B20 модуль определения воды с последовательным

Цифровой датчик температуры DS18B20 модуль определения воды с последовательным

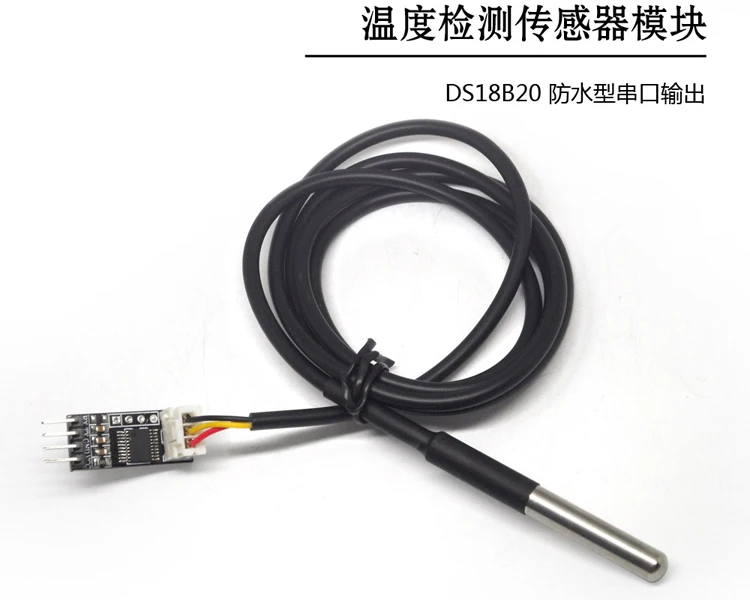

Тип 1: металлический водонепроницаемый тип

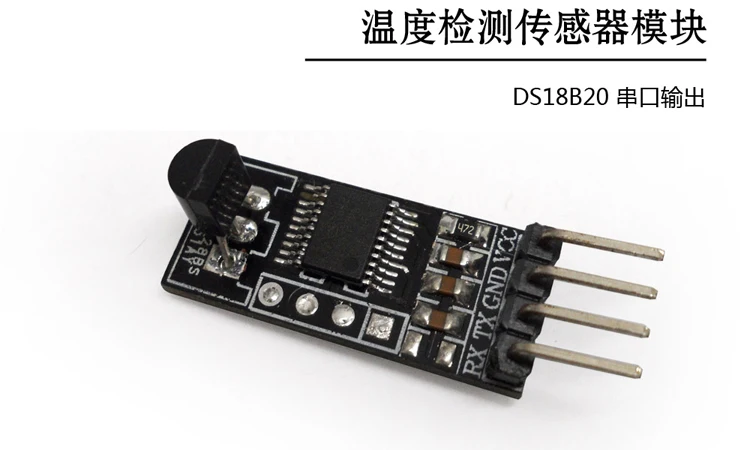

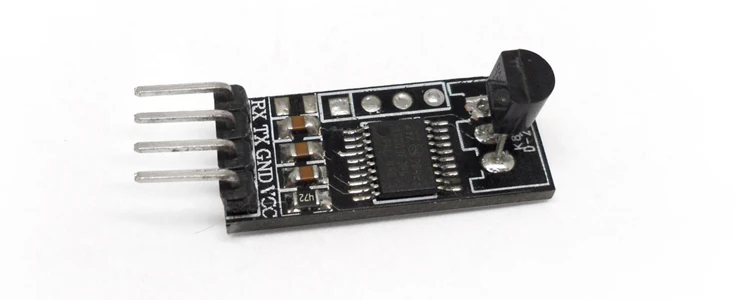

Тип 2: Стандартный

Название продукта: модуль датчика температуры DS18B20

1. Размер: 25 мм xwide12 мм

2. Рабочее напряжение: DC3.3 ~ 5 В

3. Диапазон регулировки разрешения: 9-12

4. Диапазон измерения температуры:-55 ~ + 125 ℃

5 、 Температура Точность измерения: 0,5 ℃

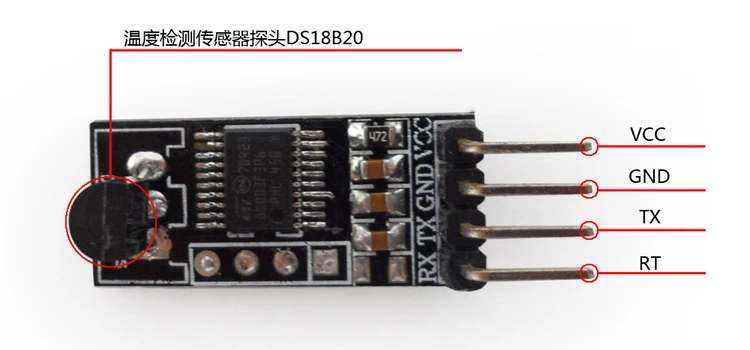

6. Выход сигнала последовательного порта:

Скорость передачи данных: 115200 8 N 1

Водонепроницаемая сталь pipe6 * 50 мм



* В этом режиме датчика есть несколько способов, они перечислены ниже

* Эта программа usesds18b20, имя датчика в следующих данных is0x01, все забронированные биты are0x00

* 0: ds18b20по умолчанию, он активно отправляет данные, время interval1second

* 1:ds18b20Set в режим Q & a, чтение по команде (конкретные команды объяснены через документы)

* Описание соглашения по технологии atson: команда 0xff Sensor name Data command Data component Data symbol data-высокие данные-сдержанный бит

* Активная Загрузка: 0xff название датчика 0x00 символ данных компонента данных-высокие данные-сдержанный бит проверка бит

* Режим Q & a: 0xff название датчика 0x86 символ данных компонента данных-высокие данные-сдержанный бит

* Переход к активному: 0xff название датчика 0xcc 0x88 сдержанный бит контрольный бит

* Переключение на Q & A:0xff название датчика 0xcc 0x82 сдержанный бит контрольный бит

* Температура чтения: 0xff название датчика 0x86 сдержанный бит контрольный бит



Примечания: в режиме Чтения Q & a, из-за переключатель датчиков, чтение занимает некоторое время, более точную температуру и т. д., таким образом, цикл чтения данных в вопросе и режиме ответа больше 0,05 секунды. Рекомендуется использовать частоту сбора данных не более than0.05.



Например:

Переключение в режим отправки Q & a: 0xff 0x01 0xcc 0x82 0x00 0x00 0x00 0x00 0x00 0xB1

Переключение в режим активной передачи: 0xff 0x01 0xcc 0x88 0x00 0x00 0x00 0x00 0x00 0xAB

Показания температуры и влажности в активном режиме: 0xff 0x01 0x86 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x79

Режим возврата данных и ответа: FF 01 86 02 00 09 C9 00 00 A5



Первое место: старт бит

Второе место: 0x01expressds18b20температурный датчик

Третье место: выражено как формат возврата данных в режиме вопросов и ответов (0x86)

Четвертое место: 0x02означает, что компонент данных is2, данные рассчитываются и делятся на by100

Пятое место: символ температуры 0: Положительная температура 1: отрицательная температура

Шестое место: 0x09означает высокий уровень данных о температуре

Седьмое место: 0xc9означает, что данные о температуре низкие

Восьмое место: 0x00 (сдержанный бит)

Девятый: 0x00 (сдержанный бит)

Десятое: 0xa5означает бит проверки данных

Компонент данных = 1 Температура времени = (высокая температура * 256 + низкая температура)/10;

Компонент данных = 2 температуры времени = (высокая температура * 256 + низкая температура)/100;

Данные возвращаются в режиме активной передачи:

FF 01 00 02 00 09 51 00 A3

Расчет температуры такой же, как и выше, третье место 0x00представлено как активно загруженные данные датчика.



Этот модуль предоставляет только руководство по эксплуатации, после съемки, пожалуйста, оставьте сообщение в электронной почте и отправьте технические данные специально назначенным человеком.

Стандартный тип: модуль датчика температуры ds18b20* 1 шт.

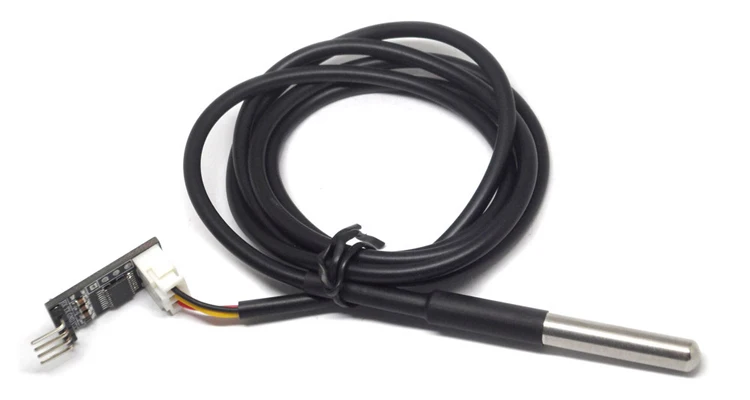

Водонепроницаемый Тип: Модуль датчика температуры DS18B20

(По умолчанию общая длина провода металла probe1M, если вам нужно продлить, вы можете связаться со службой поддержки клиентов.) * 1 шт.
