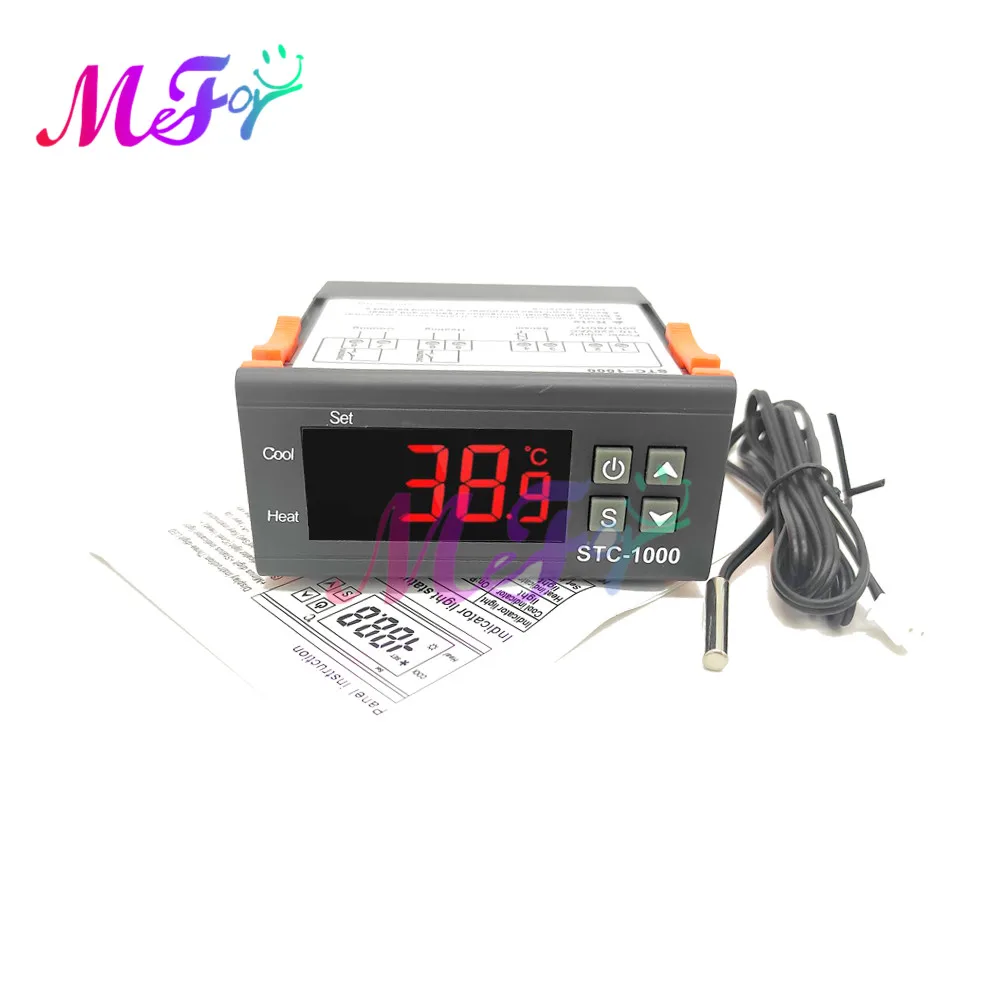

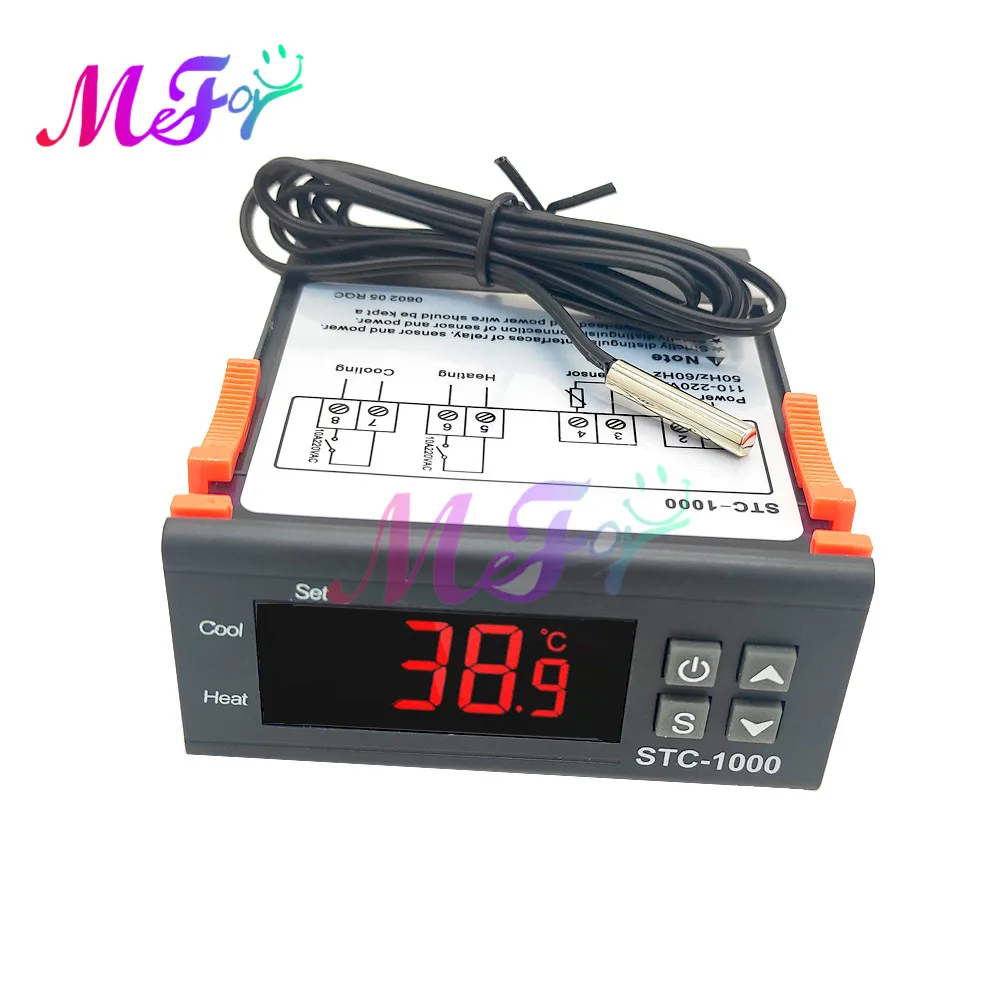

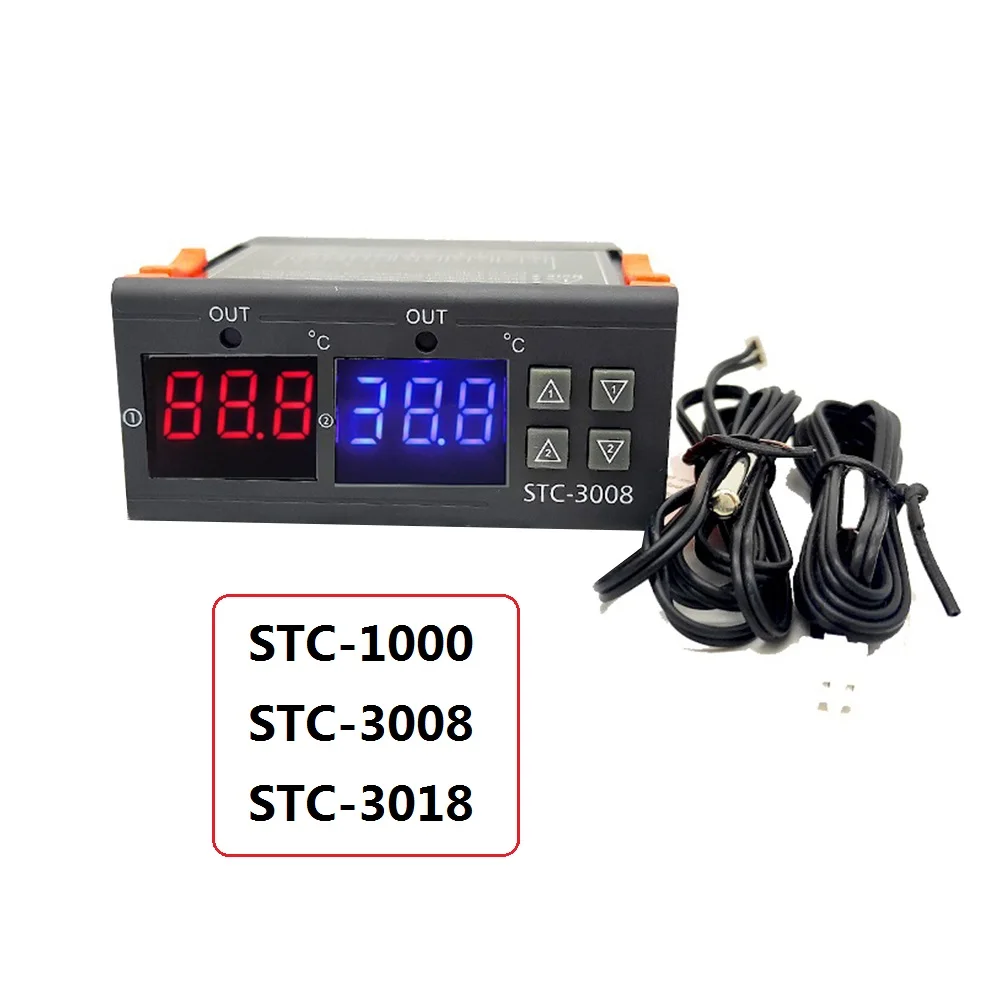

STC-1000

Особенности:

100% новый и высокое качество

Модель: STC-1000

Переключение режимов между охлаждением и теплом; Контроль температуры путем установки значения настройки температуры и значения разницы; Калибровка температуры; Контроль охлаждения выход задержка защиты; будильник, когда температура превышает Температурный Предел или когда ошибка датчика.

Технические параметры:

1. Диапазон измерения температуры: -50 °C ~ 99 °C

2. Разрешение: 0,1 ° C;

3. Точность: +- 1 °C (-50 °C ~ 70 °C);

4. Задержка срабатывания датчика: 1 минута

5. Источника питания: переменный ток 110-220V 50/60Hz AC/DC 12V DC 24V, DC12-72V (Выберите тип источника питания в тех случаях, когда вы размещаете заказ);

6. Потребляемая мощность: <3 Вт;

7. Датчик: Датчик NTC (1 шт.);

8. Контактная мощность реле: два реле крутой 10А/220В переменного тока; Тепло 10А/220В переменного тока;

9. Температура окружающей среды: 0 ° C ~ 60 ° C;

10. Температура хранения: -30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85% (без конденсата)

12. Длина датчика: 1,0 м

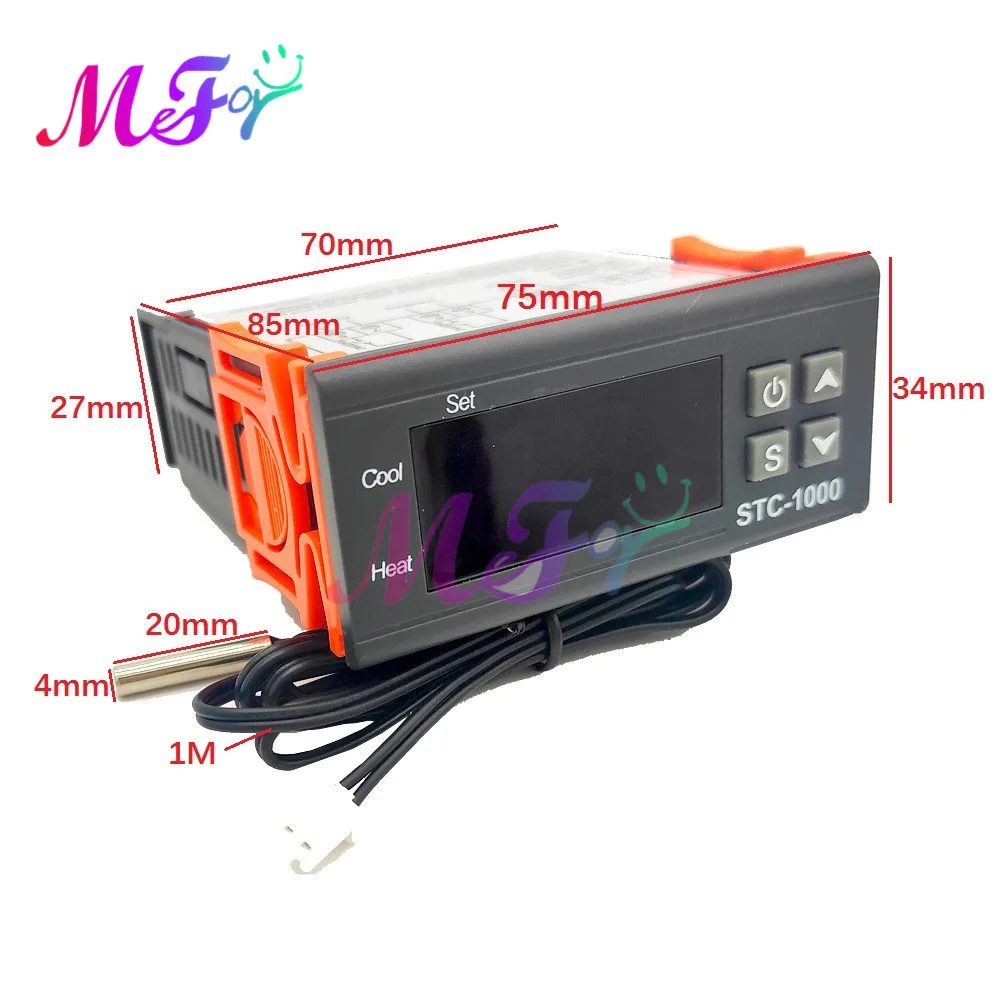

13. Размер передней панели: 75x34,5 мм; Размер изделия: 75x34,5x85 мм; Размер крепления: 71x29мм

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Значение температурного набора

-50,0 ~ 99,9 °C

10,0 °C

F2

Разница в наборе значений

0,3 ~ 10,0 °C

0,5 °C

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10,0 °C ~ 10,0 °C

0 °C

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "s" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а "набор" индикатор светильник, на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не работает в течение 10 секунд, система не будет сохранять модифицированный параметр, экран обратно для отображения нормальной температуры.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «(I)» для 3s, чтобы выключить контроллер; Под контроллером «off», нажмите и удерживайте» (I)"Ключ для 1s может включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение измерения температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер начинает Холодильный светильник с крутым индикатором, Когда измеренное значение температуры> = значение набора температуры + значение разницы, и реле охлаждения подключено; Если мигает индикатор «cool», светильник это указывает на то, что холодильное оборудование находится в состоянии защиты от задержки компрессора; При измерении значений температуры Значение набора температуры, Холодный светильник индикатора и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение <= значение температуры-разница значений, и "тепло" индикатор светильник, теплового реле подключается; когда измерения температуры при заказе на сумму> = температуры заданных значений "тепло" индикатор светильник выключен и теплового реле разъединяет

Сигнализация

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто с помощью звуковых сигналов тревоги, И трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить сигнал тревоги, система снова отобразит нормальную температуру, когда ошибка и ошибка будут устранены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт звуковыми сигналами, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности

★Опасность:

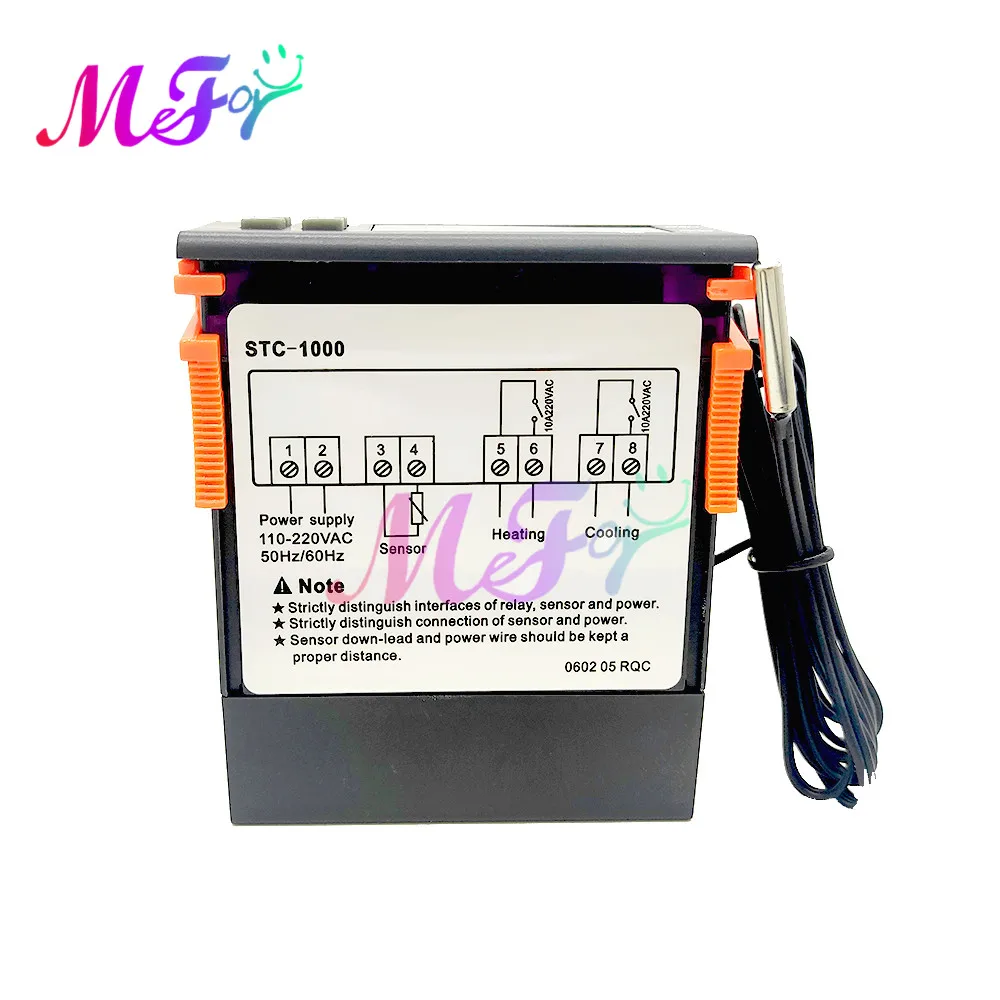

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

★Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

1. Автоматическое преобразование режима охлаждения и нагрева

2. Управление режим возвращения разница; Температура разрешение дисплея 0,1

3. Регулятор температуры имеет характеристики высокой точности, высокой чувствительности, высокой стабильности.

4. Поддержка коррекции температуры и поддержка потери энергии (Параметры внезапного сбоя питания по-прежнему действительны

5. Диапазон применения-это контроль температуры дома, фермы, различные холодильные камеры, теплицы, аквариум и т. д.

Тип дисплея: Цифровой

Стиль: постоянная станция

Датчик температуры: NTC 10K

Длина сенора: 1,0 м

Диапазон измерения температуры: -55 ° C ~ 120 ° C

Разрешение: 0,1 ° C

Точность: ± 1 °C

Источника питания: 110-220VAC В переменного тока, 50/60 Гц, работающего на постоянном токе 12 В, 24 В постоянного тока (Просим тщательно выбирать одежду источника питания при заказе)

Потребляемая мощность: <3 Вт

Температура хранения: -30 °C ~ 75 °C

Относительная влажность: 20% ~ 85% (без конденсата)

Контактная мощность реле: два реле крутой 10А/240В переменного тока; Тепло 10А/240В переменного тока

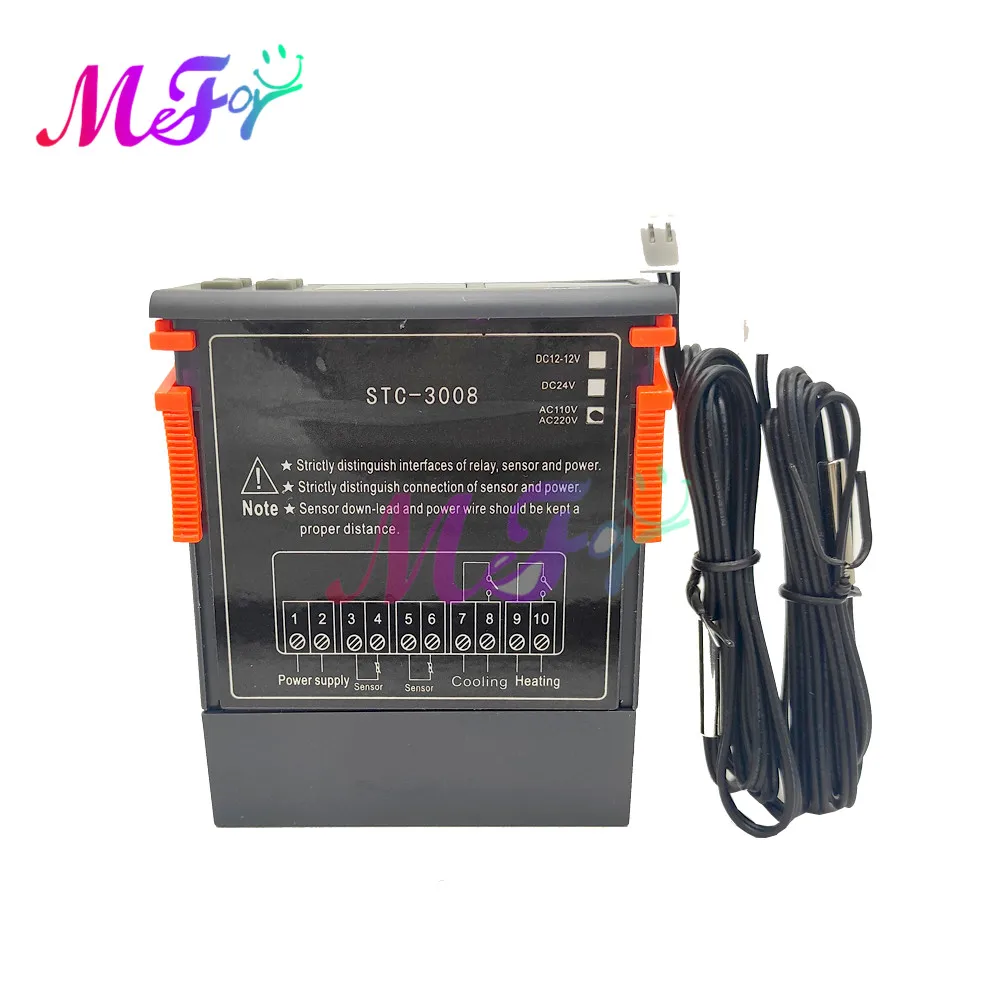

1. Автоматическое преобразование режима охлаждения и нагрева

2. Управление режим возвращения разница; Температура разрешение дисплея 0,1

3. Выбор нескольких режимов сигнализации

4. Поддержка коррекции температуры и поддержка потери энергии (Параметры внезапного сбоя питания по-прежнему действительны

5. Диапазон применения-это контроль температуры дома, фермы, различные холодильные камеры, теплицы, аквариум и т. д.

Тип дисплея: Цифровой

Датчик температуры: NTC 10K

Длина сенора: 1,0 м

Диапазон измерения температуры: -55 °C ~ 120 °C/ -66 °F ~ 248 °F

Разрешение: 0,1 ° C

Точность: ± 1 °C

Источника питания: 110-220VAC В переменного тока, 50/60 Гц, работающего на постоянном токе 12 В, 24 В постоянного тока (Просим тщательно выбирать одежду источника питания при заказе)

Потребляемая мощность: <3 Вт

Температура хранения: -30 °C ~ 75 °C

Относительная влажность: 20% ~ 85% (без конденсата)

Контактная мощность реле: 10А/240В переменного тока; Тепло 10А/240В переменного тока

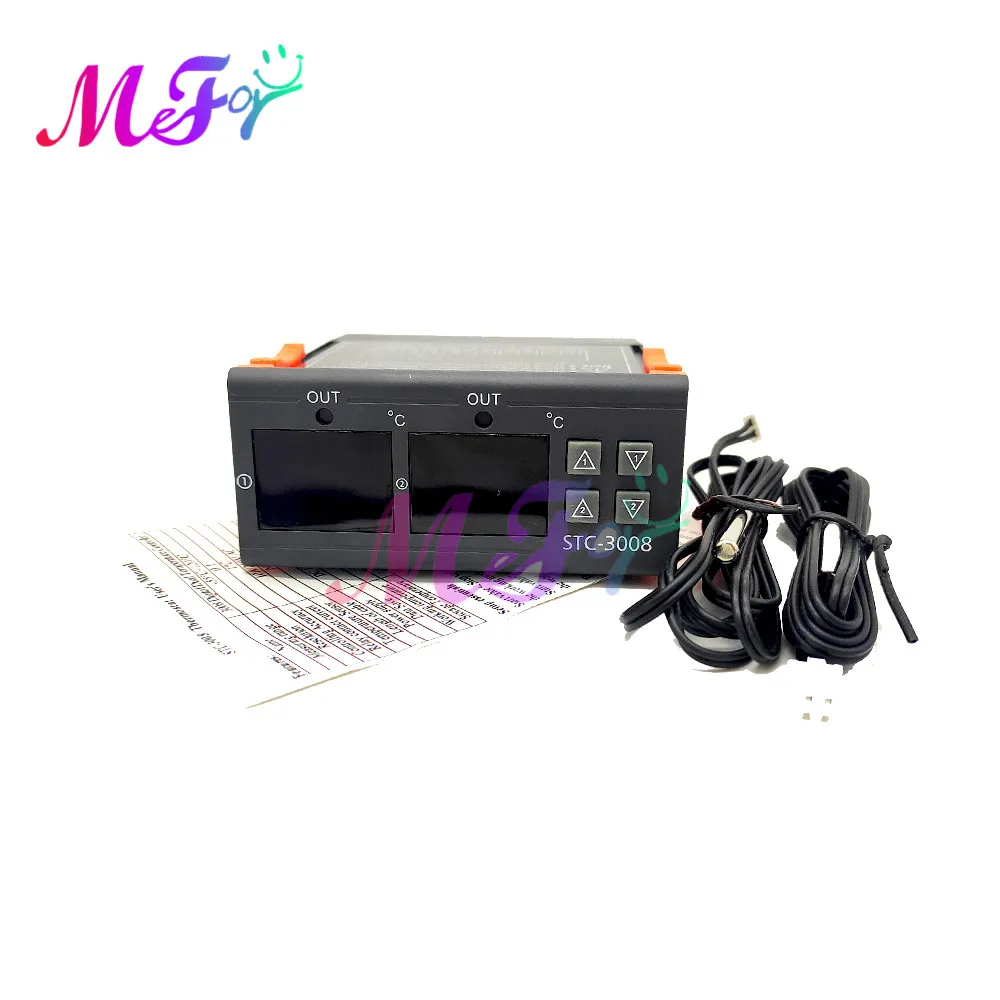

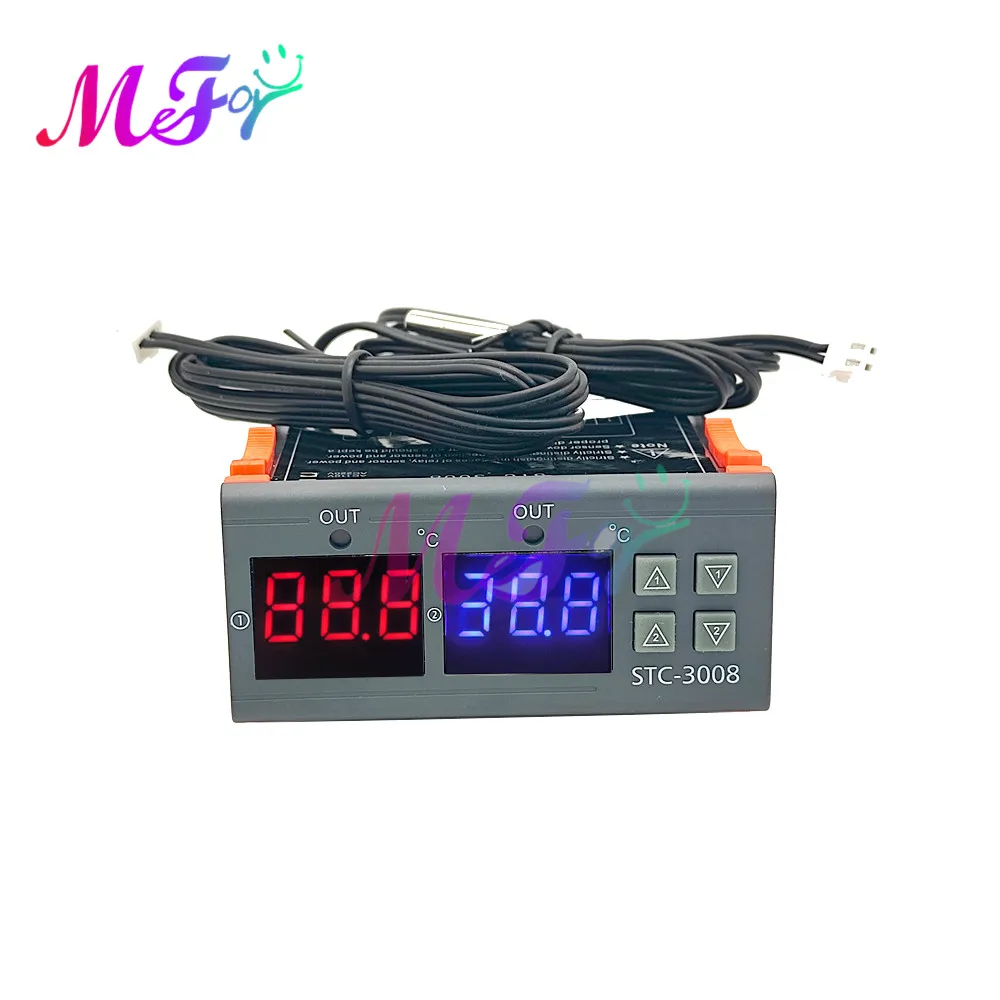

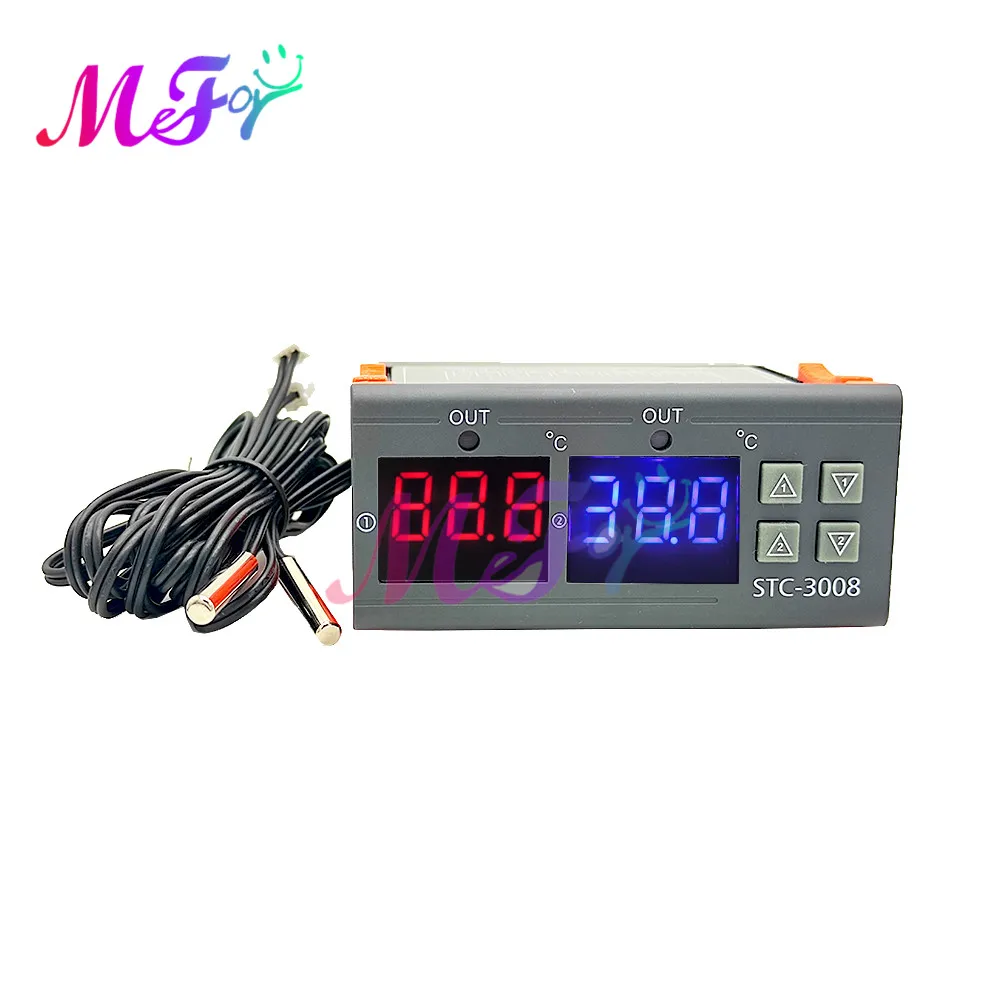

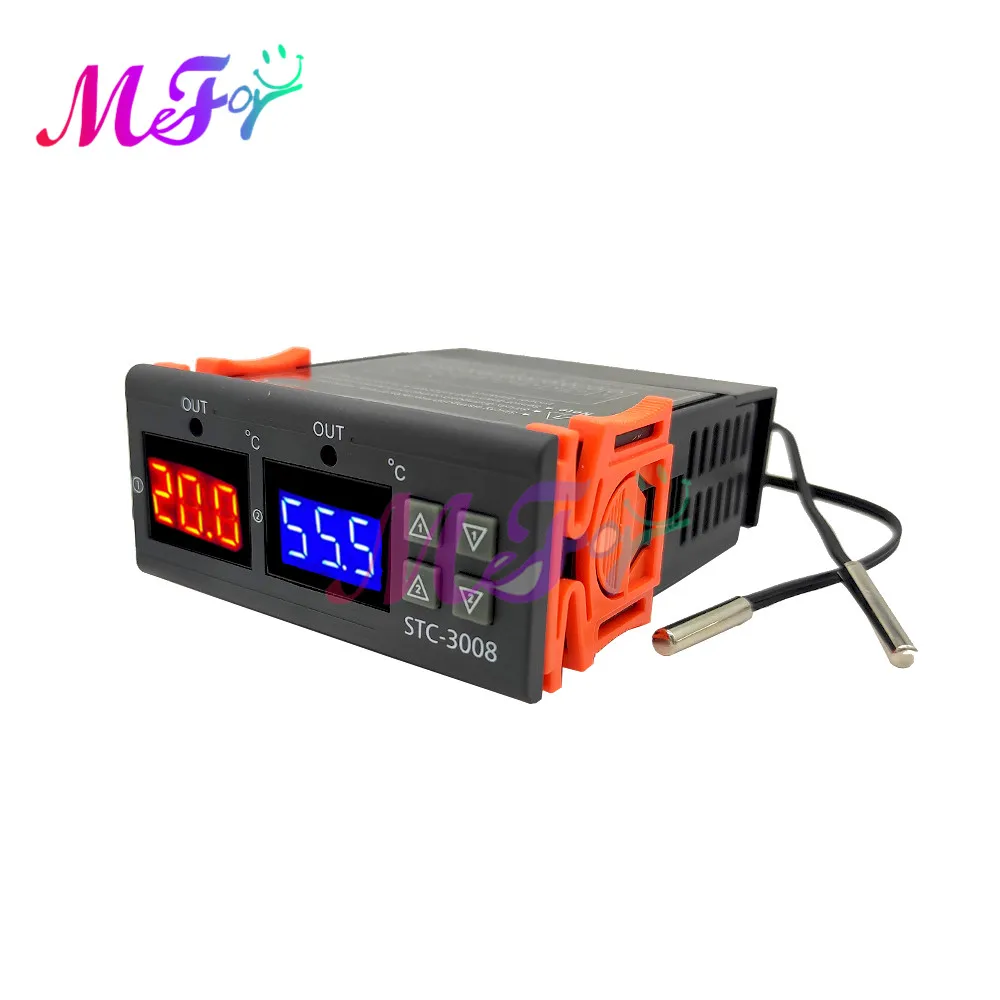

Нормальный режим: красная цифровая трубка слева показывает температуру в реальном времени, синяя цифровая трубка справа показывает установленную температуру.

Режим настройки: красная цифровая трубка слева отображает режим настройки, синяя цифровая трубка справа отображает содержимое настройки
