USB-карта для сбора данных 8-полосная 4-20мА высокоточная карта сигнала по току

USB-карта для сбора данных 8-полосная 4-20мА высокоточная карта сигнала по току

Техническая поддержка: МеталлообработкаТехническая поддержка: Yu GongРазработка проекта: Guo Gong

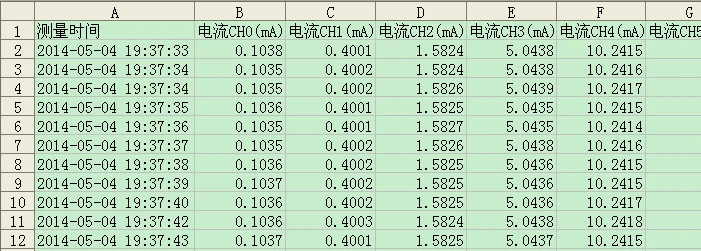

Новая функция хранения данных, многоканальный в режиме реального времени собранные сигналы могут быть сохраненыEXCELfile, Легко записывать и запрашивать.

НастоящийUSBСигнальная связь,USB2.0Протокол связи, Это не означает, что Серийный портUSB, Стабильная и надежная производительность, подключи и работай, прост в использовании.

ВсеAD、Да、ДиоСинхронное приобретение, измерение в реальном времени и контрольный сигнал,Отображение кривой в реальном времени!

Высокоточная карта сбора токового сигнала, она специально разработана для датчика выходного тока и слабого оптического обнаружения сигнала, используется 24 бит высокой точности, она может точно измерять в то же time8road0-20mACurrent сигнала, И provide2Circuit выходной сигнал тока, может управлять и измерять датчики сопротивления, такие как asPt100, датчик давления и т. Д.

Основные характеристики:

Предоставьте карту приобретения иVB,VC,C #,delphi, labwindows_cviИ другие языки,DllФайл, функция библиотеки, файл заголовка и т. Д.USBЧтение/запись данных и описание формата, это удобно для развития хост-компьютера других языков.

Все карты приобретения в нашем магазине разработаны и разработаны независимо, профессиональная команда, обеспечение качества, в то же время, он предоставляет услуги по разработке проектов для промышленного обнаружения и других карт приобретения и программного обеспечения.

Потому что эта карта24Бит высокой точностиAD, ТакжеUSBЧип не имеет кэша, плюс кривые рисования в реальном времени, поэтому фактическая частота выборки является относительно низкой, подходит для медленного сбора, одновременного приобретения всех входных и выходных каналов, в секунду0-100Во-вторых, согласно конфигурации компьютера.

Операционная система: Windows 2000/XP/Vista,Win7,WIN8, Поддержка32Разрядная сумма64Битная операционная система.

Раздел I. Применение продукта

USB_DAQ_XF8008Основана наUSBВысокоточная карта сбора данных на основе шины, она может быть непосредственно подключена к компьютеруUSBИнтерфейс, композиционная лаборатория, сбор данных в различных областях, таких как центр контроля качества продукции, анализ формы волны и система обработки. Это также может составлять мониторинг производственного процесса и высокоточную систему обнаружения промышленного поля.

Основные области применения:
◆ Проверка качества электронных продуктов
◆ Электрический ток, значение для переключения и другого обнаружения сигнала
◆ Давление, температура, высокая точность получения сигнала датчика давления, и может храниться какEXCELФайл
◆ Обнаружение слабого тока, передатчик не требуется
◆ Для других устройств и датчиков0-2mAРегулируемый источник постоянного тока, какPt100
◆ Реле, оптопара управления

Раздел II.ADФункция аналогового ввода

◆ Точность преобразования:24Положение(Бит)

◆ Количество каналов тока:8Один конец или4Разница в пути

◆ Усилитель сигнала: есть

◆ Усиление сигнала множественный выбор:1Раз,2Раз,4Раз,8Раз,16Раз,32Раз,64Раз,128Время опционально

◆ Диапазон обнаружения тока:0-20mA(По умолчанию), он может быть изменен на другие диапазоны тока

◆ Точность измерения:<0.005mA

◆ Сопротивление выборке: прецизионное сопротивление выборки или сопротивление выборки из константановой проволоки

Раздел III.ДаФункция аналогового выхода

◆ДаТип: выходной ток

◆ Количество каналов:2Дорога

◆ Точность преобразования:8Положение(Бит)

◆ Диапазон выходного напряжения(OutputRange):0-2mAРегулируемый

◆ Внутренний буфер: есть

Раздел IV.DIФункция цифрового ввода

◆ Количество каналов:2Дорога

◆ Электрические Стандарты:TTLСовместимость

◆ Максимальный ток поглощения: менее0,5Миллиампер

◆ Минимальное напряжение на высоком уровне:2 в

◆ Максимальное напряжение на низком уровне:0,8 В

◆ Вход по умолчанию: низкий уровень

Раздел V.СделатьФункция цифрового выхода

◆ Количество каналов:2Дорога

◆ Электрические Стандарты:TTLСовместимость

◆ Минимальное напряжение на высоком уровне:2,4 V

◆ Максимальное напряжение на низком уровне:0,5 В

◆ Выход по умолчанию: низкий уровень

Раздел VII. Другие важные индикаторы

◆ Терминал Выдерживает напряжение:30 в

◆ Защита от перегрузки по току: есть

◆ Интерфейс напряжения: есть,1Дорога+ 5 ВИнтерфейс напряжения, он может быть использован другими внешними схемами, он может быть изменен на другие напряжения s

◆ Крепежное отверстие:Φ3*4, Расстояние74 мм (Длинный) * 62 мм (Широкий)

Раздел VII. Размер платы

◆ Размер платы:90 мм (Длинный) * 60 мм (Широкий) * 10 мм (Высокая)

◆ Размер корпуса:90 мм (Длинный) * 80 мм (Широкий) * 24 мм (Высокая)

Раздел IX. Список доставки

◆USB_DAQ_XF8008Карта сбора данных1Блок, изысканный металлический корпус

◆ Высококачественное магнитное кольцоUSBЛиния передачи данных1Полоса

◆USBПакеты данных, такие как драйверы и процедуры(Укажите адрес загрузки сетевого диска или отправьте его по электронной почте)

Специальное напоминание: эта карта приобретения не является платформой разработки, схема схемы и прошивка самой карты приобретения не предоставляются, предоставляются только данные и процедуры, связанные с разработкой хост-компьютера.

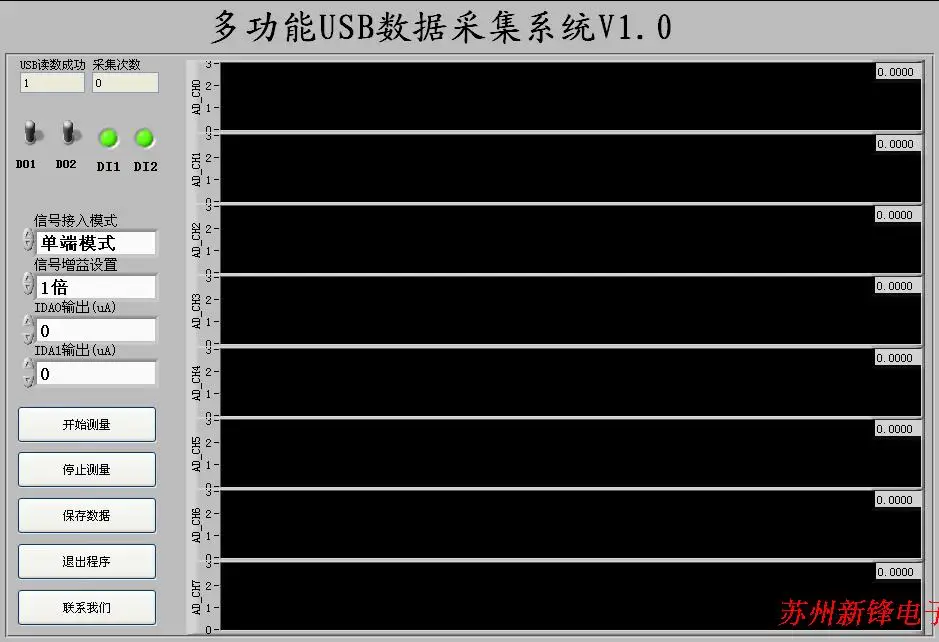

Интерфейс программы тестирования верхнего компьютера

'
