Видеокарта AMD W6170M 2 Гб Radeon R9 M280x 109-C600A1-01_02 Flashed VBIOS Для iMac 27 дюймов Mid 2010 2011 Обновление

Видеокарта AMD W6170M 2 Гб Radeon R9 M280x 109-C600A1-01_02 Flashed VBIOS Для iMac 27 дюймов Mid 2010 2011 Обновление

-Вам нужно OpenCore (OCLP) для установки и запуска этой карты, нет EFI выбора загрузки!
-Режим сна/пробуждения сломался в моделях iMac12,x mid 2011! Отключите режим сна системы заранее.
-OCLP версии 0.3.1 и позже поддерживает эту карту.
-Поддержка AirPlay с Catalina на всех iMac11,x и iMac12,2
-Вызывает дополнительные проблемы с адресом SMBUS, тепловые показания процессора частично сломаны

Нужна ли нам Специальная установка W6170m?
Да, 3 трубы и модульный радиатор

И измените X-bracket (поддерживающая платформа), см. Изображение.

Тип

Ident

Идентификатор устройства

Рабочий

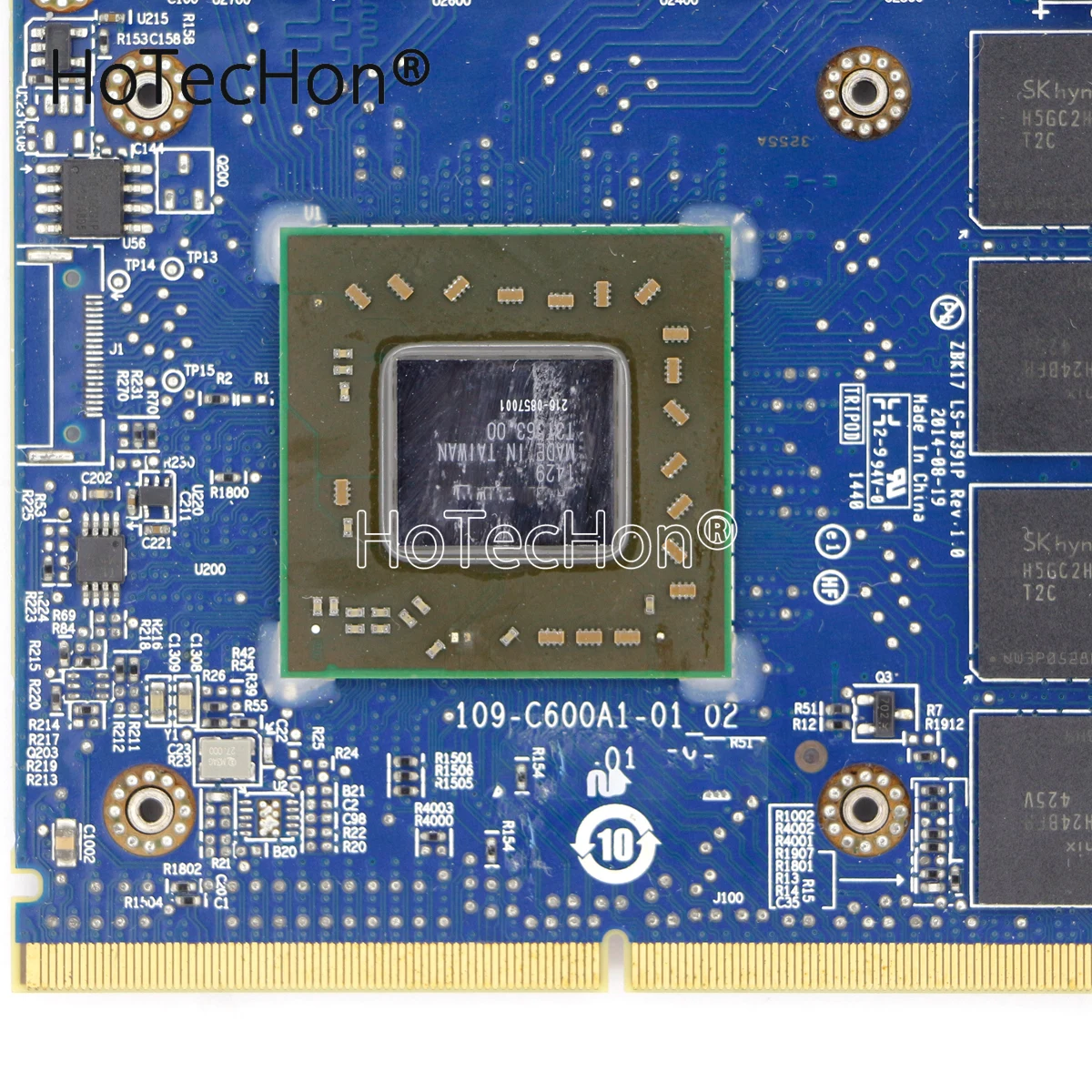

Синяя печатная плата HP

109-C600A1-01_02

6646

Да

Это большая MXM-B карта, которая подходит только к 27 дюймовым моделям iMac. Карта будет использовать GOP vBIOS и нуждается в OpenCore для обеспечения Экран загрузки Эмуляция.

После установки карты она будет загружаться непосредственно в любой macOS позже, чем Sierra. Он будет признан картой AMD Radeon HD8xxx. Использование OpenCore с настройками, описанными ниже, изменит имя на AMD Radeon R9 M280X (который является чисто косметическим) и позволит одному внешнему порту дисплея использовать один внешний монитор. Таким образом, текущий запас OCLP будет поддерживать этот новый dGPU даже без ручных изменений.

Запустите OLCP и дайте ему автоматически создать конфигурацию AMD (metal) и добавить линии, начиная с <Key> rebuild-device-tree</key> В раздел deviceсвойства (это пример iMac12,2):

Эти настройки эквивалентны добавлению -Wegtree apdpmod = pikera К загрузке-args в config.plist.

Известные проблемы:
-Сон сломан на iMac 2011 (отключение системы сна в системе prefs настройки энергии)
-Синхронизация внешнего дисплея разбивается на любом iMac и требуется основной ЖК-дисплей для отображения сна один раз, отлично работает после подключения и сна на iMac11, 1and iMac11,3

Известные Особенности:
-Режим сна/пробуждения работает на iMac11,1 и iMac11,3
-Airplay работает до тех пор, пока Catalina не свяжется с любой другой металлической картой AMD на iMac11,x и iMac12,2 (без использования QuickSync)
-Высокие баллы металла
-Загрузочный экран с OpenCore
-Контроль яркости
-Управление питанием GPU
-Нужен Sierra или лучше (поддержка AMD)
-По-прежнему Полная поддержка Monterey B10 (не требуется корневую заплатку в отличие от Kepler)
-Использование драйвера AMD8000
-Тест скорости BlackMagic RAW показывает возможности кодирования металла 4K близко к GPU типу WX41X0

Производительность:
-GeekBench Металл:> 21,000
-GeekBench OpenCL: > 19,000
-Долина: 38,6 кадров в секунду, 1614 оценка
-Металическая скамья: 57 лучей/с
-CoreClock: 300 МГц холостого хода-1100 МГц макс
-Запоминающие часы: 150 МГц холостого хода-1500 МГц Макс.
-PowerDraw: 8 Вт холостого хода-75 Вт макс.

Примечания:

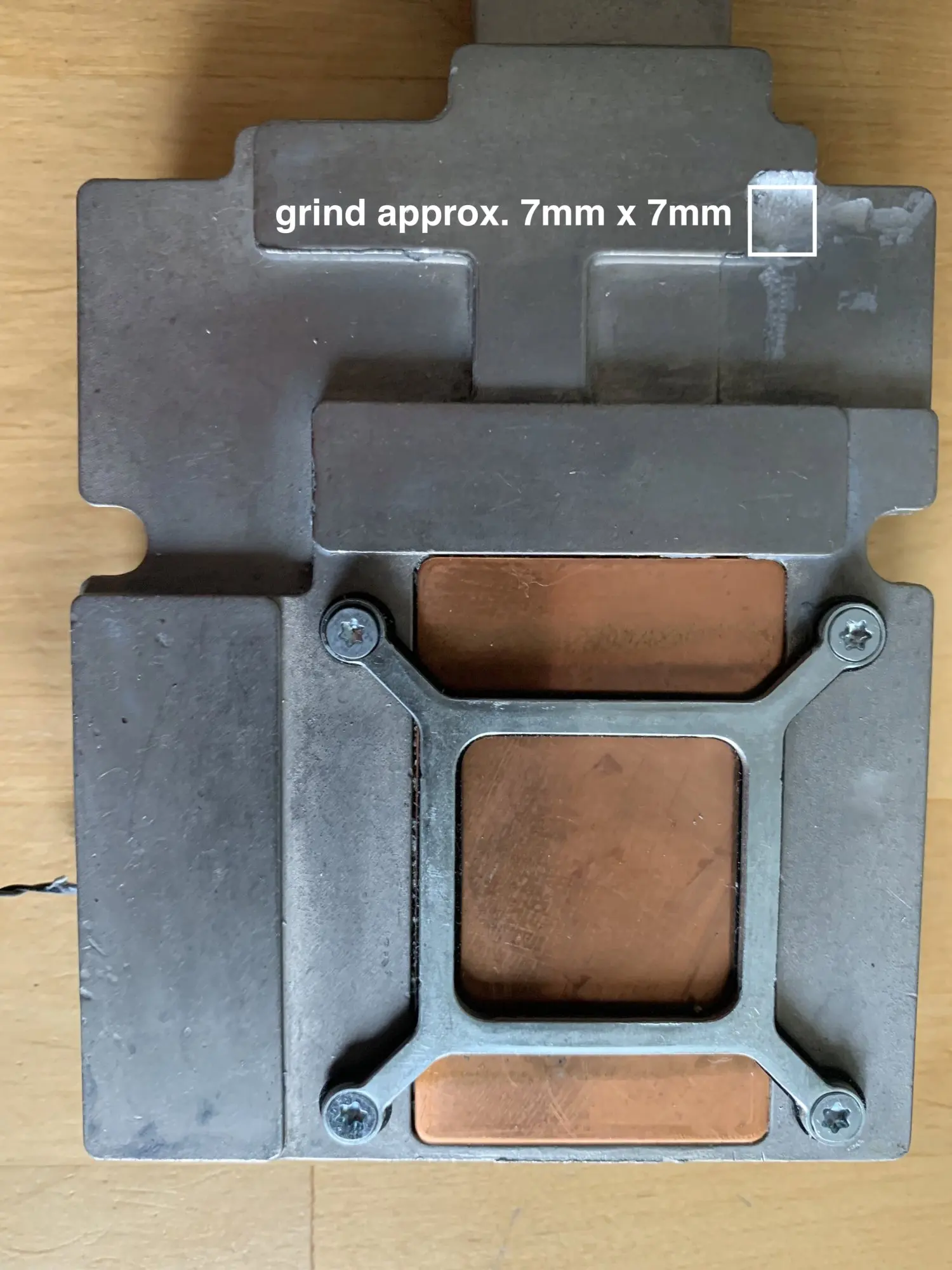

-Эта карта нуждается в большом радиаторе MXM-B моделей Mid 2011 и некоторых шлифовальных (7 мм x 7 мм) в правом верхнем углу
-Может использоваться меньший зажим Apple X, чем больше требуется большая регулировка, и это не стоит проблем
-Для этой карты также может потребоваться тонкая медная пластина (толщина менее четверти мм) размера 20 мм x 20 мм, расположенная между GPU и теплоотводом, чтобы избежать шорты и гарантировать оптимальную теплопередачу. Я проверил его как с медной пластиной, так и без использования полосок M3, чтобы избежать шорт. Тепловая муфта отличается, но оба способа работы. K5 Pro для памяти.
-Замените нечетный датчик температуры
-Управление вентилятором Macs в любом случае (ремень безопасности)

Опыт работы на iMac12,2 (Mid 2011)
-Если вы отключили режим сна и используете систему нормально, вы можете иметь время работы несколько дней и недель без каких-либо проблем
-Производительность на уровне WX4150
-Monterey RC работает нормально
-Запись экрана работает
-VideoProc не показывает ускорение, хотя VDADecoderChecker сообщает аппаратное ускорение
-Если вы не спите и не видите внешний дисплей, это разумная альтернатива

-Отладка сна/пробуждения с некоторыми заплатками ACPI не увенчалась успехом.
-Если вам каким-то образом удается повредить систему, он нуждается в перезагрузке коляски, в противном случае экран не подходит
