Описание

Convient pour évaluer le Raspberry Pi CM4 ou être intégré dans les produits finaux

Совместим с avec les Modules de Communication avec l'interface de clé M.2 B

CM4 PRISE

Convient à toutes les variantes du Module de calcul 4

MISE EN RÉSEAU

Двойной гигабитный Ethernet RJ45

Clé M.2 B, pour connecter le module 5G / 4G

Установка nano-sim, prend en charge la carte nano-sim standard pour la communication 5G/4G/3G/2G

USB

USB 3,2 Gen1 × 2

En-TÊTE de BROCHE

Raspberry Pi 40 broches GPIO en-tête

Afichage

Порт MIPI DSI (коннектор FPC 15 broches 1,0 мм)

CAMÉRA

Порт MIPI CSI-2 × 2 (коннектор FPC 15 broches 1,0 мм)

Видео

HDMI × 2, поддержка la sortie 4K 30fps

RTC

Horloge en temps réel avec prise de batterie et possibilité de réveiller le Module de calcul 4

Хранение товара

Prise de carte MicroSD pour Module de calcul 4 Lite (sans eMMC) variantes

VENTILATEUR

5V/12V (12V par défaut), permet le réglage et la mesure de la vitesse

PUISSANCE FOURNIE

5V/2.5A

Размеры

99,6 × 87,0 мм

CM4-DUAL-ETH-4G-5G-BASE x1

Poids:0,076 кг

CONTENU de L'EMBALLAGE

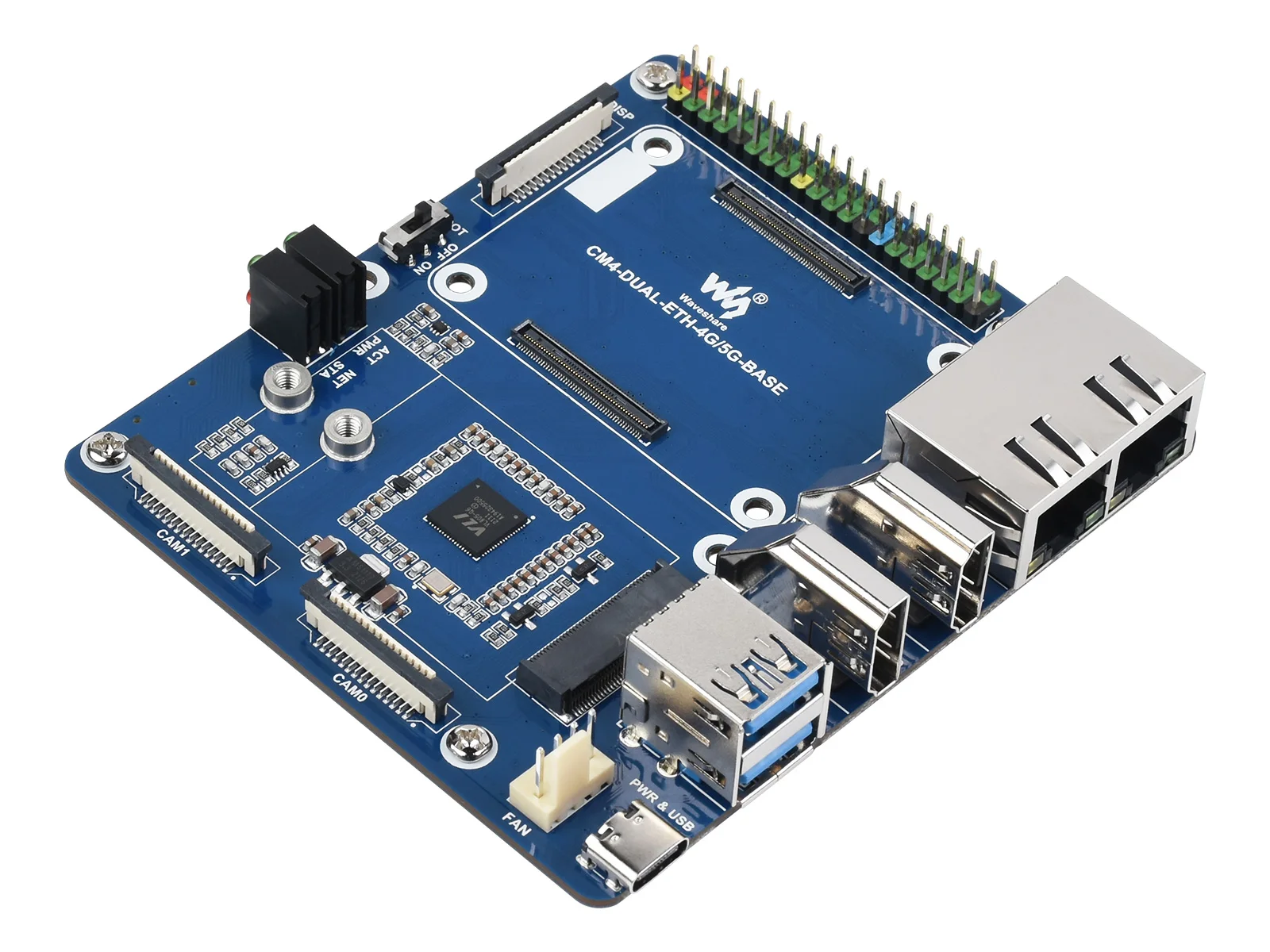

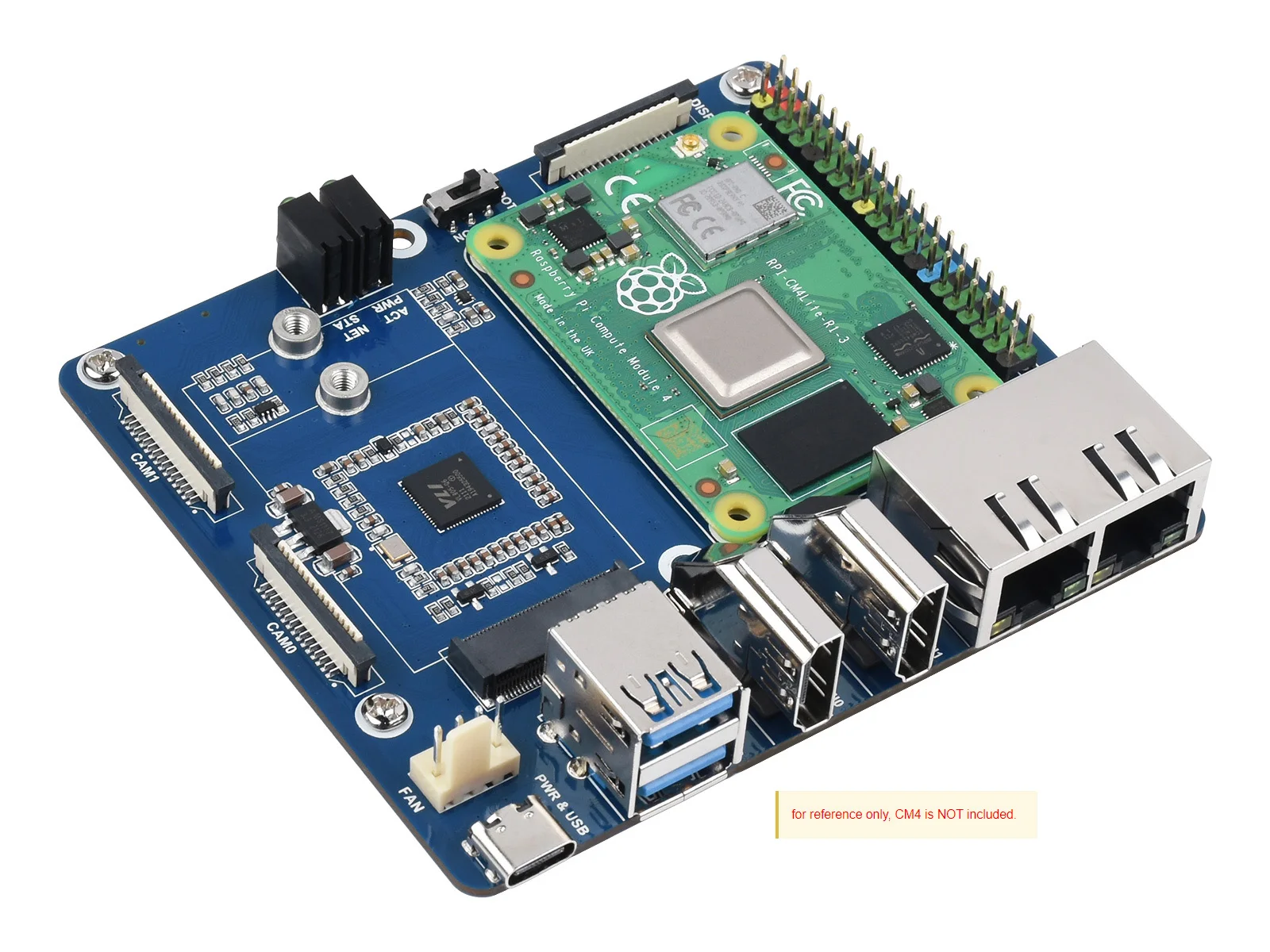

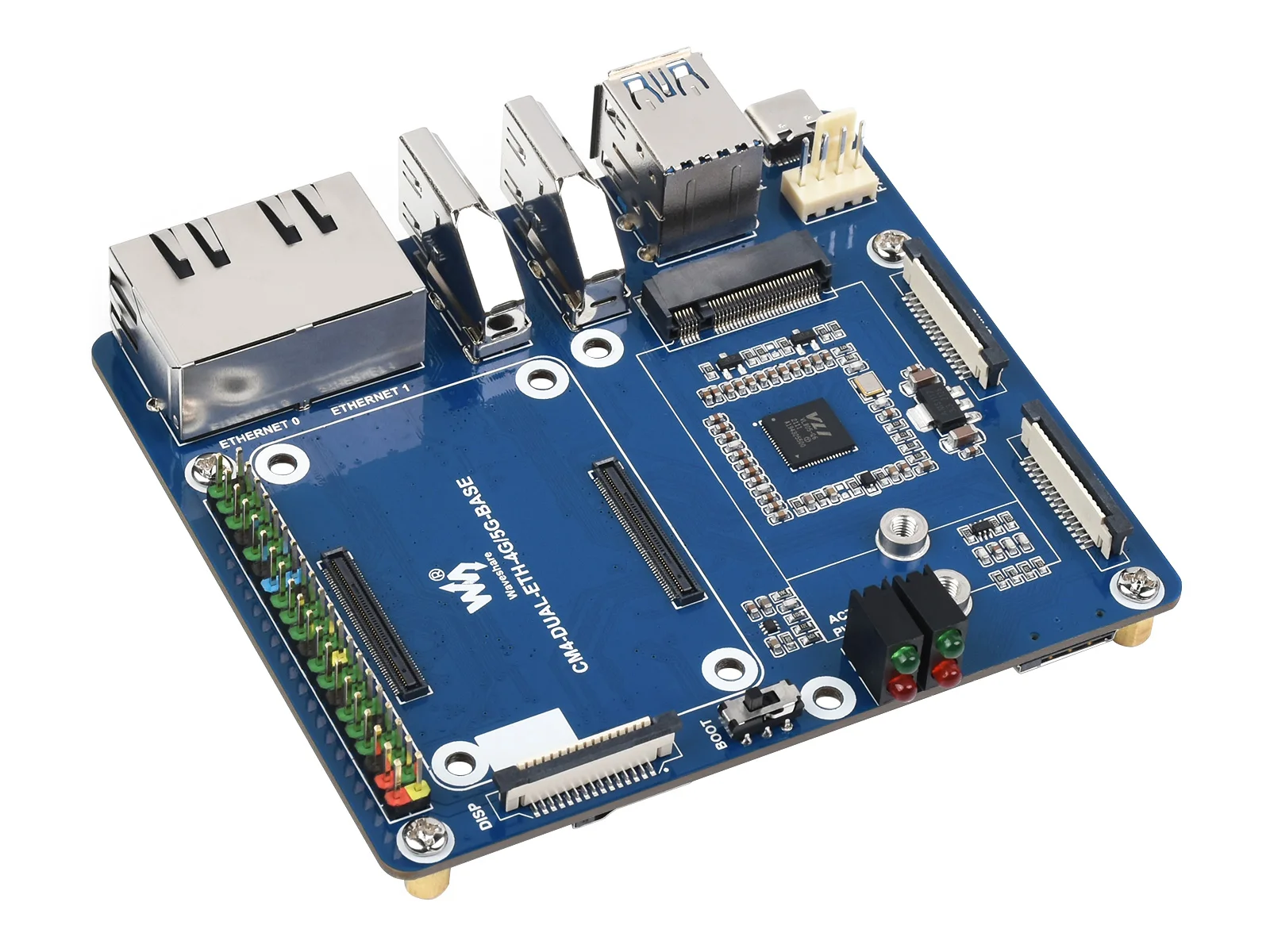

Prise CM4 Standard et en-tête GPIO Raspberry Pi 40 broches à code couleur
Convient au Module de calcul de la série 4 Lite/EMMC

Fournir des Interfaces comprenant: ETH/CSI/DSI/RTC/HDMI/Micro SD/USB/clé M.2 B

Convient aux projets Raspberry Pi qui nécessient plusieurs périphériques ou des Applications industrielles

CM4 prise
Convient à toutes les variantes du Module de calcul 4

40PIN GPIO d'en-tête
Pour connecter des sortes de chapeaux

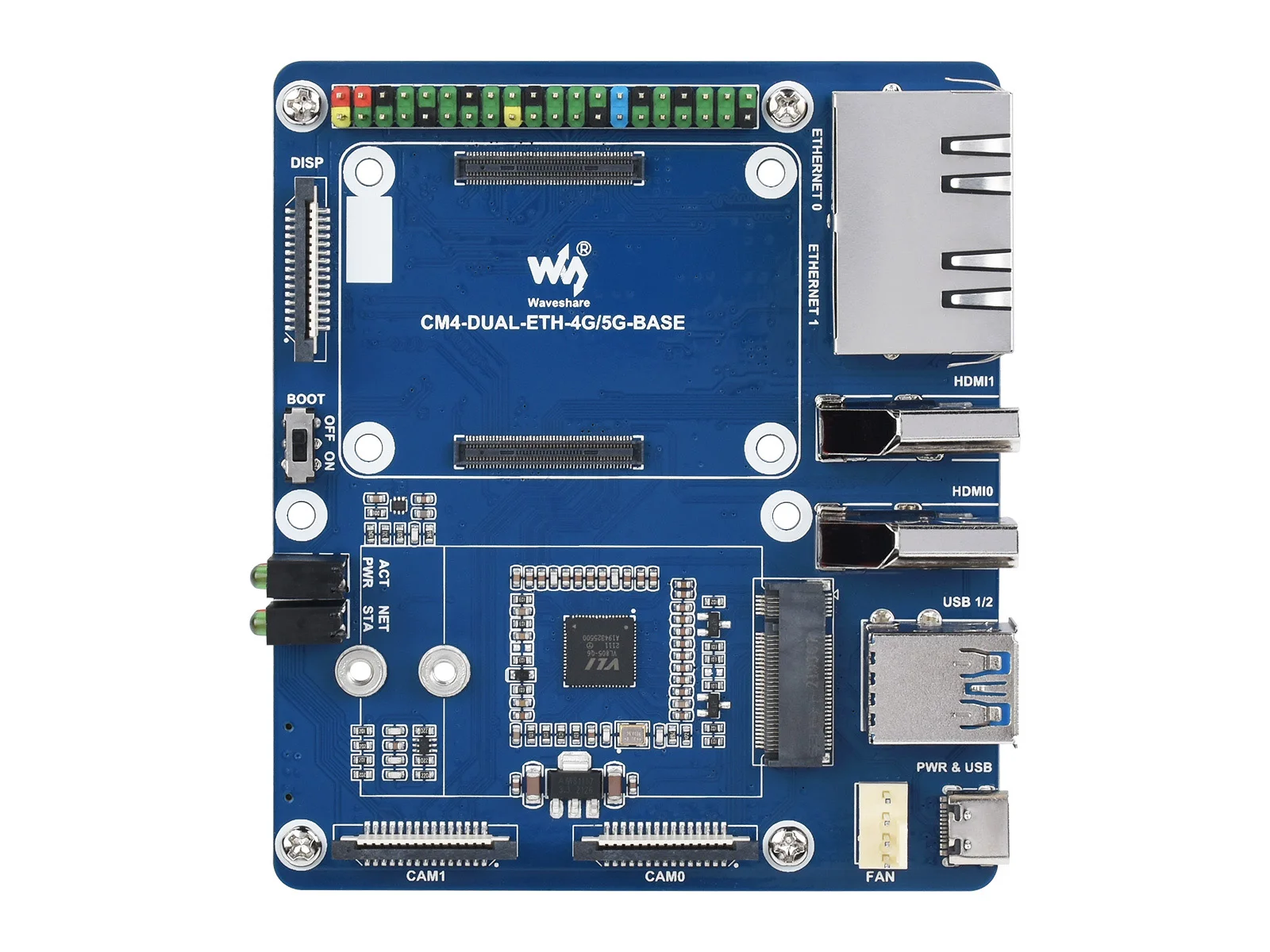

Двойной RJ45 Gigabit Ethernet
Совмещаемые 10/100/1000 м
ETHERNET 0: CM4 Оригинал ETH
ETHERNET 1: USB étendu ETH

Разъем HDMIS
2x HDMI, поддержка la sortie 4K 30fps

Порты USB 3,2
2x USB 3,2 Gen1, pour connecter des types de périphériques USB

PWR et USB
Алиментация cc ou port de programmation USB

Ventilateur
Pour connecter le ventilateur de refroidissement, permet le réglage et la mesure de la vitesse

Камера
2x порты de caméra MIPI CSI

Indicateur d'état du module 4G/5G
STA red: indicateur d'activation du module
Vert NET: indicateur d'état de fonctionnement du module

CM4 indicateur d'état
PWR rouge: indicateur d'alimentation Raspberry Pi
Зеленый: Raspberry Pi indicateur d'état de fonctionnement

Sélection DE DÉMARRAGE
ON: CM4 sera démarré à partir de l'interface USB-C
Скидка: CM4 sera démarré à partir d'une carte eMMC ou Micro SD

Дисп
Порт дисплея MIPI DSI

M.2 B CLÉ
Prend en charge les modules 4G/5G, ou d'autres modules de communication utilizer le canal USB

14. Установка nano-sim
Prend en charge la carte nano-sim стандарт pour la communication 5G/4G/3G/2G

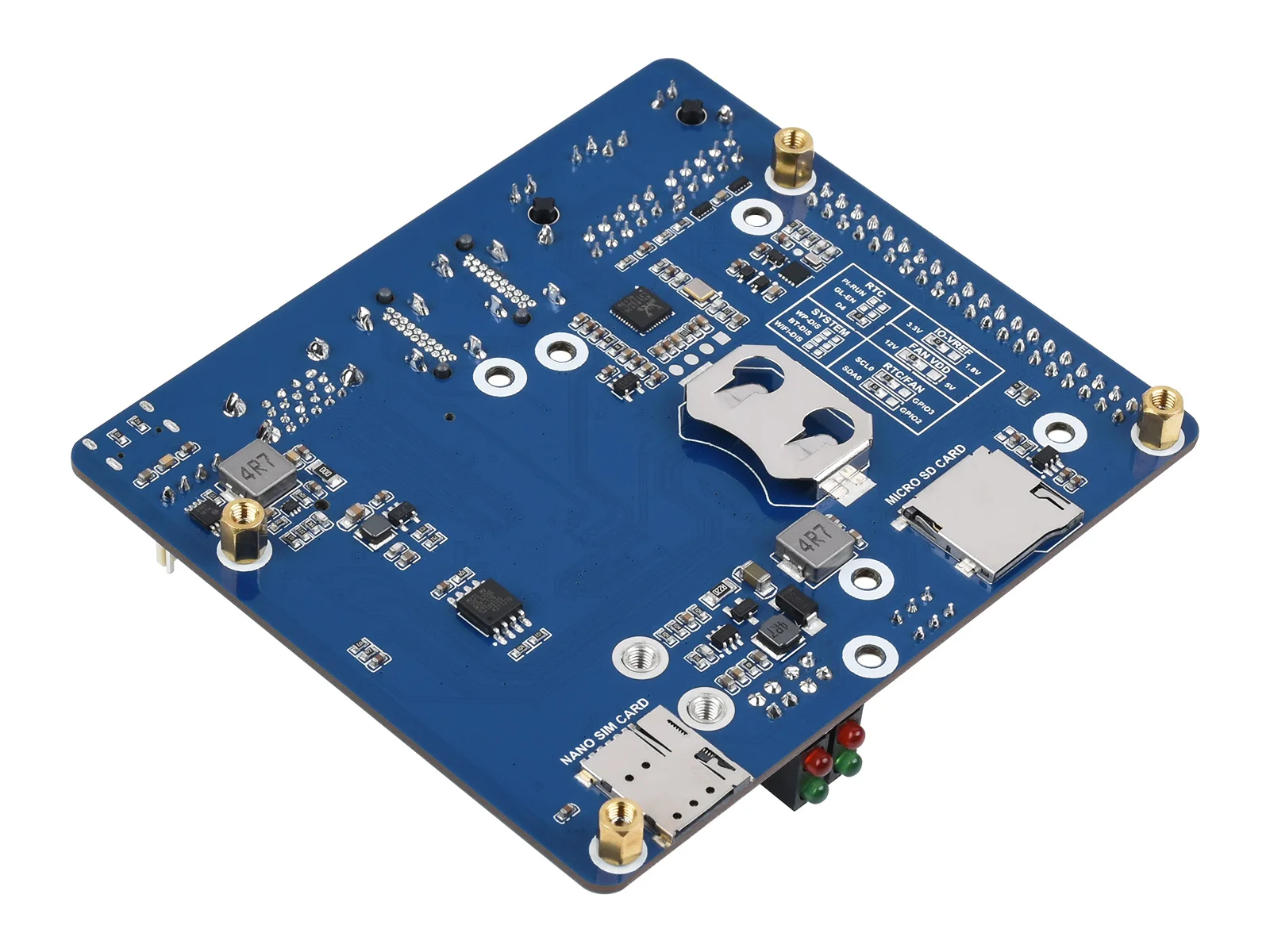

15. Fente pour carte Micro SD
Pour connecter une carte Micro SD avec image pré-gravée (variante Lite uniquement)

16. RTC поддержка батареи
Soutient CR2032 бутон

17. Конфигурация прерывания RTC
PI-RUN: CM4 redémarre en cas d'interrubation RTC
GL-EN: mise hors tension CM4 sur l'interruption RTC
D4: la broche D4 est déclenchée en cas d'interrubation RTC (par défaut)

18. IO-VREF sélection
Réglez le niveau logique CM4 IO comme 3,3 V (par défaut) ou 1,8 V

19. VENTILATEUR d'alimentation sélection
Sélectionnez l'alimentation 12V (par défaut) ou 5V pour faire fonctionner le ventilateur

20. Sélection du bus RTC/ventilateur I2C
SDA0/SCL0: I2C-10 est partagé avec CSI/DSI (par défaut)
GPIO3/2: I2C-1 est partagé avec l'en-tête 40 broches

21. Système de конфигурации de la функции
BT_DIS: Bluetooth désactivé, pour CM4 avec variante d'antenne uniquement
WiFi_DIS: WiFi désactivé, pour CM4 avec variante d'antenne uniquement
WP_DIS: commutateur de mode de démarrage, à utilisement lorsqu'il n'est pas démarré à partir d'une carte eMMC ou SD

22. RTL8153
USB Gigabit Ethernet puce

*Les ressources pour les différents produits peuvent varier, veuillez consulter la page wiki pour confirmer les ressources réellement fournies.
