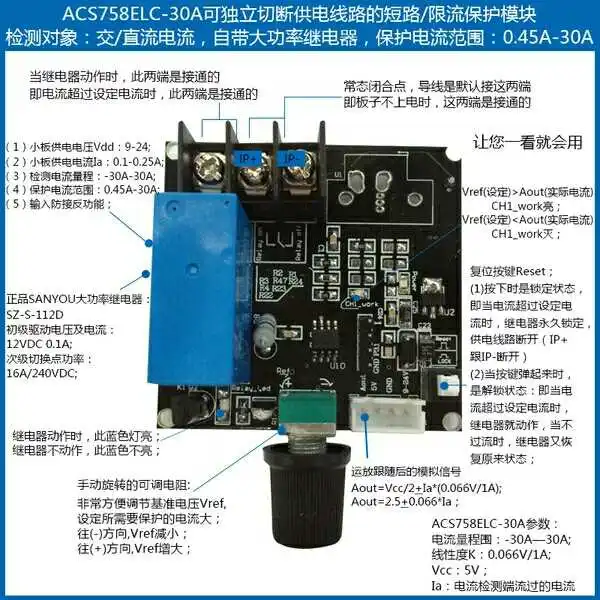

ACS712ELC-30AСпособен самостоятельно отрезать линию электропитанияМодуль защиты от короткого замыкания/ограничения тока

(Объект обнаружения: связь/постоянный ток, с датчиком тока в реальном времени, диапазон защиты тока: 0.45A-30A)

Этот модуль использует следующие чипы, различные линейности, другие принципы одинаковые, измеряемые AC и DC.

Таким образом, этот модуль может обнаруживать текущие значения изменения следующим образом:

ACS712ELC-05BЛинейность является0,185 в/A,Диапазон защиты тока:0.16A-5A;ACS712ELC-20AЛинейность является0,1 в/A, Диапазон защиты тока:0.3A-20A;ACS712ELC-30AЛинейность является0,066 в/а, Диапазон защиты тока:0.45A-30A;

ACS712ELC-30AЭлектрические параметры модуля:Напряжение источника питания постоянного тока:9-24VDC;Ток поставки:100mA-200mA;Рабочая температура:-20 градусов ~ 125 градусов;Изоляционное напряжение: 1.5кв;Диапазон ограничения тока:0.45A-30A;

Принцип работы платы:(1)Когда фактический ток превышает ток, который мы устанавливаем, реле может автоматически отключать линию питания, Защищает нагрузку.(Фактический ток может быть преобразован в соответствующее выходное напряжение через Обнаружение датчика, затем сравните с эталонным напряжением)Как установить ток:(2)Настройка тока платы регулируется регулируемым сопротивлением на доске. (Основные характеристики: этот регулируемый резистор может свободно вращаться вручную)

Ключ разблокировки:(3)Плата имеет небольшую кнопку, этот ключ может быть установлен Замок или нет Два состояния.

Нажмите даЗамокСостояние:Реле постоянно заблокировано,;

Играть даРазблокировкаСостояние: реле действует на перегрузки по току, но время потока, не двигаться.

Размер платы:(4)56 мм * 55 ммУ4ИндивидуальныйМ3Фиксированное монтажное отверстие.

Преимущества этого модуля:Встроенное реле, автоматическое отключение от перегрузки по току линии электропитания, быстрое время отклика; Может установить Замок или нет Два состояния, регулируемый резистор с ручным вращением

Применение:

1) Ручная работа/Обнаружение постоянного тока;

2) Мотор заблокированный ротор/Термозащита;

3) Защита от утечки;

4) Ток нагрузкиA/DВыборка в реальном времени

Схема физического применения:

Chart1

Принцип обнаружения:

У Во-первых, подключите один провод объекта обнаружения в серии к сидению boardJ4upper, после фиксации, мы включаем небольшую доску, в то же время, это также позволяет тестировать оборудование, чтобы начать нормально. Нажмите кнопку блокировки в том же состоянии времени.

У В это время мы используем на доскеCH1_WorkСветильник индикатора, если в это времяCH1 _ Рабочий СВЕТОДИОДНЫЙОт состояния, до (+) Указан стрелкой (по часовой стрелке) винтовой регулируемый резисторR17, Когда установленное значениеVrefБольше фактического выходного напряженияVout1Время, маркировкаCH1_WorkСветодиодный индикатор меняется от выключения к ВКЛ. Это критическая точка, в это время фактическое выходное напряжение датчикаVout1С эталонным напряжением, которое мы устанавливаемVrefСравните, когда нагрузка перегрузки по току, когда фактическое выходное напряжение превышает исходное напряжение, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет находиться в соответствии с низким уровнем выходного сигнала В это время реле действует один раз (услышит «тикающий» звук), Вырезать линии питания, играть роль своевременной защиты.

У Как установить справочное напряжение:Здесь мы ориентируемся на то, как установить эталонное напряжение и сравнить его с фактическим напряжением;Плата имеет2ИндивидуальныйСветодиодныйСветовой светильник,Мы вкратце описываем значение его представления;

(1)CH1 _ Рабочий СВЕТОДИОДНЫЙСветовой светильник

У Когда установленное эталонное напряжениеVref > Vout (Фактическое выходное напряжение)ВремяCH1_WorkЯркий;

У Когда установленное эталонное напряжениеVref < Vout (Фактическое выходное напряжение)ВремяCH1_WorkТушение;ПринимаетсяCH1_WorkСтатус вкл. Или ВЫКЛ., удобно для нас, чтобы определить исходное напряжение в это время, поэтому мы можем установить исходное напряжение, которое нам нужно;К (+) Указан стрелкой (по часовой стрелке) винтовой регулируемый резисторR17 ,VrefУвеличение;К (-) Указан стрелкой (часы с обратной стороны) винтовой регулируемый резисторR17 ,VrefУменьшить;

(2) релейный светильник ledindicator

В тех случаях, когда твердотельные реле включен, Relay_ledThe индикатор светильник включена;

Когда твердотельное реле не проводит, релейный светильник _ ledIndicator выключен.

(3) Кнопка сбросаСбросЧто это делает?Всплывающая кнопка,Положите его вРазблокировкаСостояние, в это время плата не заблокирована, затем, если обнаруженное устройство имеет избыточный ток, реле будет переключаться повторно (Услышит непрерывный «тикающий» голос).

Нажмите клавишу,Положите его вЗамокСостояние, далее, если обнаруженное устройство имеет избыточный ток, реле будет действовать один раз (только один раз «тикать"Голос) постоянное отключение линий; Если вы хотите разблокировать заблокированное состояние. Необходимо снова подпрыгнуть (клавишаСброс),Здесь, переключитесь наРазблокировкаСостояние.

(4) «Обнаруженное оборудование не будет сигнализировать, когда оно работает нормально, сигнал тревоги, когда нормальный рабочий ток превышен» как должно быть установлено эталонное напряжение Во-первых, после включения платы, запустите оборудование питания обнаруженного объекта для нормальной работы (Выскочите кнопку одновременно, оставьте ее незапертой)Давайте посмотрим на доскуCH1_WorkСостояние;

У Если в это времяCH1 _ Рабочий СВЕТОДИОДНЫЙВне состояния, наша основа (+) Указан стрелкой (по часовой стрелке) винтовой регулируемый резисторR17, Винт весь путь кCH1_WorkДо тех пор, пока не светильник,Будьте осторожны в это время,CH1_WorkКритическая точка от Выкл до ВКЛ,То есть, установленное исходное напряжение близко к фактическому выходному напряжению, в это время компаратор имеет выход импульсного сигнала, это потому, что он не заблокирован,Реле переключается повторно (Услышит непрерывный «тикающий» голос)Поэтому, чтобы установить «сигнал тревоги, когда нормальный рабочий ток превышен», мы должны слегка увеличить исходное напряжение, чтобы (+) Указан стрелкой (по часовой стрелке) винтовой регулируемый резисторR17, (Увеличение должно быть скорректировано в соответствии с током, установленным клиентом, в принципе, просто Увеличьте его немного, не завинчивайте слишком много. Если исходное напряжение слишком далеко от фактического выходного напряжения, у компаратора нет импульсного сигнала.) после установки,(Необходимо обратить на это внимание, нажмите красную клавишу в это время, сделайте ее заблокированной)В будущем, когда оборудование является ненормальным, при превышении установленного рабочего тока, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет в соответствии с/OPort выходной низкий уровень, в это время реле действует один раз (услышит «тикающий» звук), Автоматически блокируется в защищенном состоянии, вырезает линию.

У Если в это времяCH1 _ Рабочий СВЕТОДИОДНЫЙВключен, давайте (-) Указан стрелкой (часы с обратной стороны) винтовой регулируемый резисторR17, Винт весь путь кCH1_WorkПока не исчезнет,Будьте осторожны в это время,CH1_WorkКритическая точка от вкл до Выкл,То есть, установленное исходное напряжение близко к фактическому выходному напряжению, в это время компаратор имеет выход импульсного сигнала, потому что он не заблокирован,Реле переключается повторно (Услышит непрерывный «тикающий» голос); Нам нужно сделать еще одну вещь, перейдите снова (+) Указан стрелкой (часы с обратной стороны) винтовой регулируемый резисторR17, ВозьмитеCH1 _ Рабочий СВЕТОДИОДНЫЙВключите его; Чтобы установить «Будильник, когда нормальный рабочий ток превышен», мы должны слегка увеличить исходное напряжение, чтобы (+) Указан стрелкой (по часовой стрелке) винтовой регулируемый резисторR17, (Увеличение должно быть скорректировано в соответствии с током, установленным клиентом, в принципе, просто Увеличьте его немного, не завинчивайте слишком много. Если исходное напряжение слишком далеко от фактического выходного напряжения, у компаратора нет импульсного сигнала.) после установки,(Необходимо обратить на это внимание, нажмите красную клавишу в это время, сделайте ее заблокированной)В будущем, когда оборудование является ненормальным, при превышении установленного рабочего тока, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет в соответствии с/OPort выходной низкий уровень, в это время реле действует один раз (услышит «тикающий» звук), Автоматически блокируется в защищенном состоянии, вырезает линию.
