Wcs2720короткого замыкания линии питания может быть отключен независимо/ограничение тока модуль защиты (Объект обнаружения: обнаружение в реальном времени и связь/прямой ток, реле защиты тока ограничения, диапазон защиты тока:-0.625A-20A)

Этот модуль использует следующие чипы, различные линейности, другие принципы одинаковые, измеряемые AC и DC.

WCS2702; -2A-2A 1МВ/1мА;

WCS2705 -5A-5A 255mV/1A

WCS2720 -20A-5A 64мв/1а

WCS2750 -50-50A 32мв/1а

Перфорация типа WCS1500 -200-200A 11мв/1а

WCS1600 -100-100A 20мв/1а

WCS1700 -70A-70A 30мв/1а

WCS1800 -35A-35A 60мв/1а

WCS2720Module электрические параметры:

Напряжение источника питания постоянного тока: 9-24 В постоянного тока;

Ток поставки: 100mA-200mA;

Рабочая температура:-20 градусов ~ 125 градусов;

Напряжение изоляции: 1,5 кв;

Диапазон ограничения тока:-0.625A-20A;

Принцип работы платы:

(1) Когда фактический ток превышает ток, который мы устанавливаем, реле может автоматически отсоединить линию электропитания, защитить нагрузку. (Фактический ток может быть преобразован в соответствующее выходное напряжение через Обнаружение датчика, затем сравните с эталонным напряжением) как установить ток:

(2) Настройка тока платы регулируется регулируемым сопротивлением на плате. (Основные характеристики: этот регулируемый резистор может быть свободно вращен вручную) ключ разблокировки:

(3) плата имеет небольшую кнопку, этот ключ может быть установлен блокировкой или не блокировать два состояния.

Нажмите yesLOCKstate: реле постоянно заблокировано;

Воспроизведение yesUnlockstate: реле действует на перегрузки по току

, Но время потока, Не двигайтесь.

Размер платы: (3)56 мм * 55 мм have4individualm3 фиксированное монтажное отверстие.

Список доставки:

(1) модуль защиты от тока wcs2720с релейным блоком;

(2)4 вида цветов линия;

(3) копия электронного руководства;

Преимущества этого модуля:

(4) встроенное реле, автоматическое отключение от перегрузки по току линии электропитания, быстрое время отклика; Может установить блокировку или не блокировать два состояния, регулируемый резистор с ручным вращением

Применение:

1) Обнаружение перегрузки/постоянного тока;

2) Двигатель заблокирован ротор/теплозащита;

3) защита от утечки;

4) Загрузка тока A/DReal time выборка

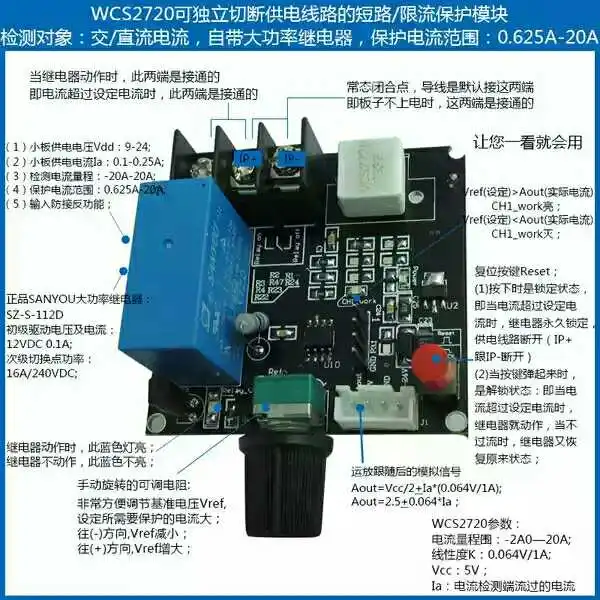

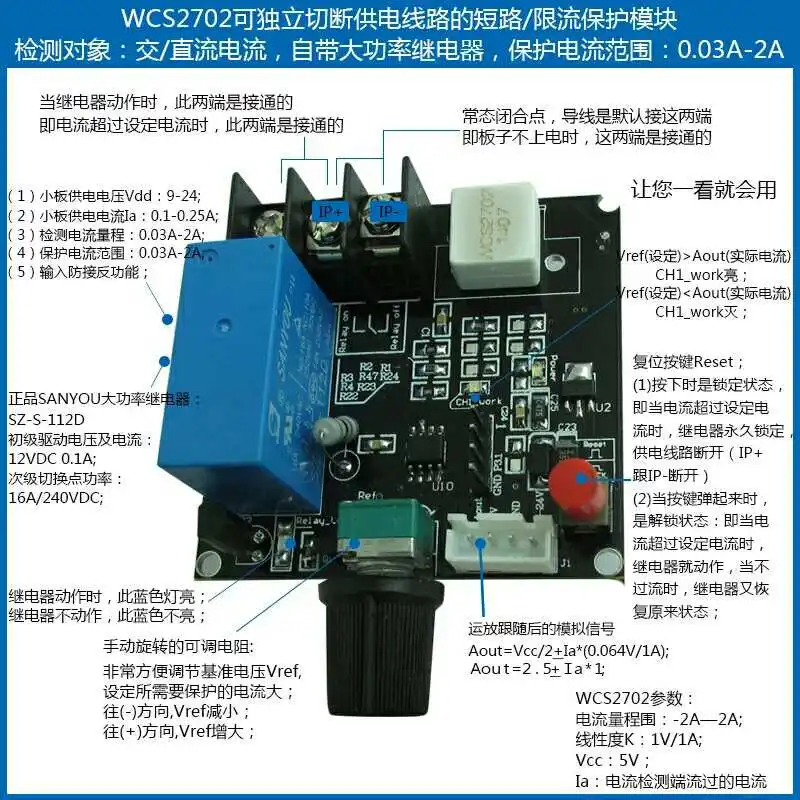

Схема физического применения:

Принцип обнаружения chart1:

Сначала Подключите один провод объекта обнаружения в серии к сидению доски 4upper, после фиксации, мы включаем небольшую доску, в то же время, это также позволяет тестировать оборудование, чтобы начать нормально. Нажмите кнопку блокировки в том же состоянии времени.

В это время, мы используем на доске 1 _ WorkIndicator светильник справки,

Если в этом состоянии timeCH1_Work LEDOff,

К (+) указанному стрелкой (по часовой стрелке) винтовому регулируемому сопротивлению 17, когда набор valueVrefGreater, чем фактический выходной voltageVout1Time,taggingCH1 _ Рабочий СВЕТОДИОДНЫЙ режим меняется от вкл.

Это критическая точка, в это время, фактическое выходное напряжение sensorvout1 с эталонным напряжением, которое мы setVrefCompare,

Когда нагрузка перегрузки по току, когда фактическое выходное напряжение превышает исходное напряжение, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току, будет находиться в соответствии с низким уровнем выхода/выключения,

В это время реле действует один раз (вы услышите Тиковый звук),

Вырезать линии питания, играть роль своевременной защиты.

U как установить справочное напряжение: здесь Мы фокусируемся на том, как установить справочное напряжение и сравнить его с фактическим напряжением; Светильник индикатора has2individualLEDindicator, мы коротко описываем значение его представления;

(1)CH1_Work LEDindicator светильник u, когда набор reference voltageVref > Vout (фактическое выходное напряжение) TimeCH1_Workbright;

U, когда набор эталонных voltageVref < Vout (фактическое выходное напряжение) timech1_workтушит; adoptCH1_WorkOn или off status, нам удобно оценить эталонное напряжение в это время, поэтому, мы можем установить исходное напряжение, которое нам нужно; К (+), указанному стрелкой (по часовой стрелке), винтовому регулируемому сопротивлению R17 ,Vrefincrease;

К (-) указанному стрелкой (часы с обратной стороны) винтовому регулируемому сопротивлению R17, обновляется;

(2) релейный светильник ledindicator, когда твердотельное реле включено, релейный светильник LEDThe indicator включается; Когда твердотельное реле не проводит, релейный светильник ledIndicator off.

(3) Сброс buttonResetWhat он делает? Всплывающая кнопка, поместите ее в состояние inUNLOCK, в это время плата не заблокирована, затем, если обнаруженное устройство имеет избыточный ток, реле будет переключаться повторно (вы услышите непрерывный Тиковый голос).

Нажмите клавишу, поместите ее в состояние блокировки, затем, если обнаруженное устройство имеет избыточный ток, реле будет действовать один раз (только один тик будет слышен» голос) постоянное отключение линий; если вы хотите разблокировать заблокированное состояние.

Нужно снова подпрыгивать (сброс клавиш), здесь, переключатель состояния блокировки.

(4) обнаруженное оборудование не будет сигнализировать, когда оно работает нормально, сигнал тревоги, когда нормальный рабочий ток превышен» как следует установить исходное напряжение сначала, после включения платы, запустите оборудование питания обнаруженного объекта, чтобы работать нормально (всплывайте кнопку в то же время, оставьте ее разблокированной) давайте посмотрим на boardCH1_WorkState of;

U если в этом состоянии timeCH1_Work LEDOff, наша основа (+), указанная стрелкой (по часовой стрелке), винт с регулируемым сопротивлением R17, винт весь путь toCH1 _ workup светильник,

Будьте осторожны в это время, CH1_WorkThe критическая точка от off до on,

То есть, установленное исходное напряжение близко к фактическому выходному напряжению, в это время компаратор имеет импульсный сигнал на выходе,

Это потому, что он не заблокирован,

Реле переключается повторно (вы услышите непрерывный Тиковый голос); Таким образом, чтобы установить сигнал тревоги, когда нормальный рабочий ток превышен» мы должны слегка увеличить исходное напряжение, К (+) указанному стрелкой (по часовой стрелке) винтовому регулируемому сопротивлению 17,(увеличение должно регулироваться в соответствии с током, установленным клиентом,

В принципе, просто Увеличьте его немного, не завинчивайте слишком сильно. Если исходное напряжение слишком далеко от фактического выходного напряжения, у компаратора нет импульсного сигнала.) после установки,

(Необходимо обратить внимание, нажмите красную клавишу в это время, сделайте ее заблокированной),

В будущем, когда оборудование является ненормальным, при превышении установленного рабочего тока, микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току,

Будет в соответствии с/OPort выходной низкий уровень, в это время реле действует один раз (вы услышите tick "a звук), автоматически заблокирован в защищенном состоянии, вырезать линию. Если у этого timeCH1_Work LEDIs on,

Let's go(-) указано стрелкой (часы с обратной стороны) винт с регулируемым сопротивлением R17, винт весь путь toch1_workпока он не исчезнет, будьте осторожны в это время,

CH1_WorkThe критическая точка ВКЛ./ВЫКЛ., то есть, установленное исходное напряжение близко к фактическому выходному напряжению, в это время компаратор имеет выход импульсного сигнала, потому что он не заблокирован, реле переключается повторно (вы услышите непрерывный Тиковый голос); Нам нужно сделать еще одну вещь, перейдите снова (+), указанная стрелкой (часы с обратной стороны) винт регулируемый резистор 17,

TakeCH1_Work включить;

Для того, чтобы установить сигнал тревоги, когда нормальный рабочий ток превышен» мы должны слегка увеличить справочное напряжение (+), указанное стрелкой (по часовой стрелке) винт регулируемый резистор 17,

Увеличение должно быть скорректировано в соответствии с током, установленным клиентом,

В принципе, просто Увеличьте его немного, не завинчивайте слишком сильно. Если исходное напряжение слишком далеко от фактического выходного напряжения, у компаратора нет импульсного сигнала.)

После установки,

(Необходимо обратить внимание, нажмите красную клавишу в это время, сделайте ее заблокированной),

В будущем, когда оборудование является ненормальным, когда установлен рабочий ток превышен,

Микрокомпьютер с одним чипом может вовремя обнаруживать сигнал уровня перегрузки по току,

Будет в соответствии с/OPort выходной низкий уровень,

В это время реле действует один раз (вы услышите Тиковый звук),

Автоматически блокируется в защищенном состоянии, вырезает линию.
